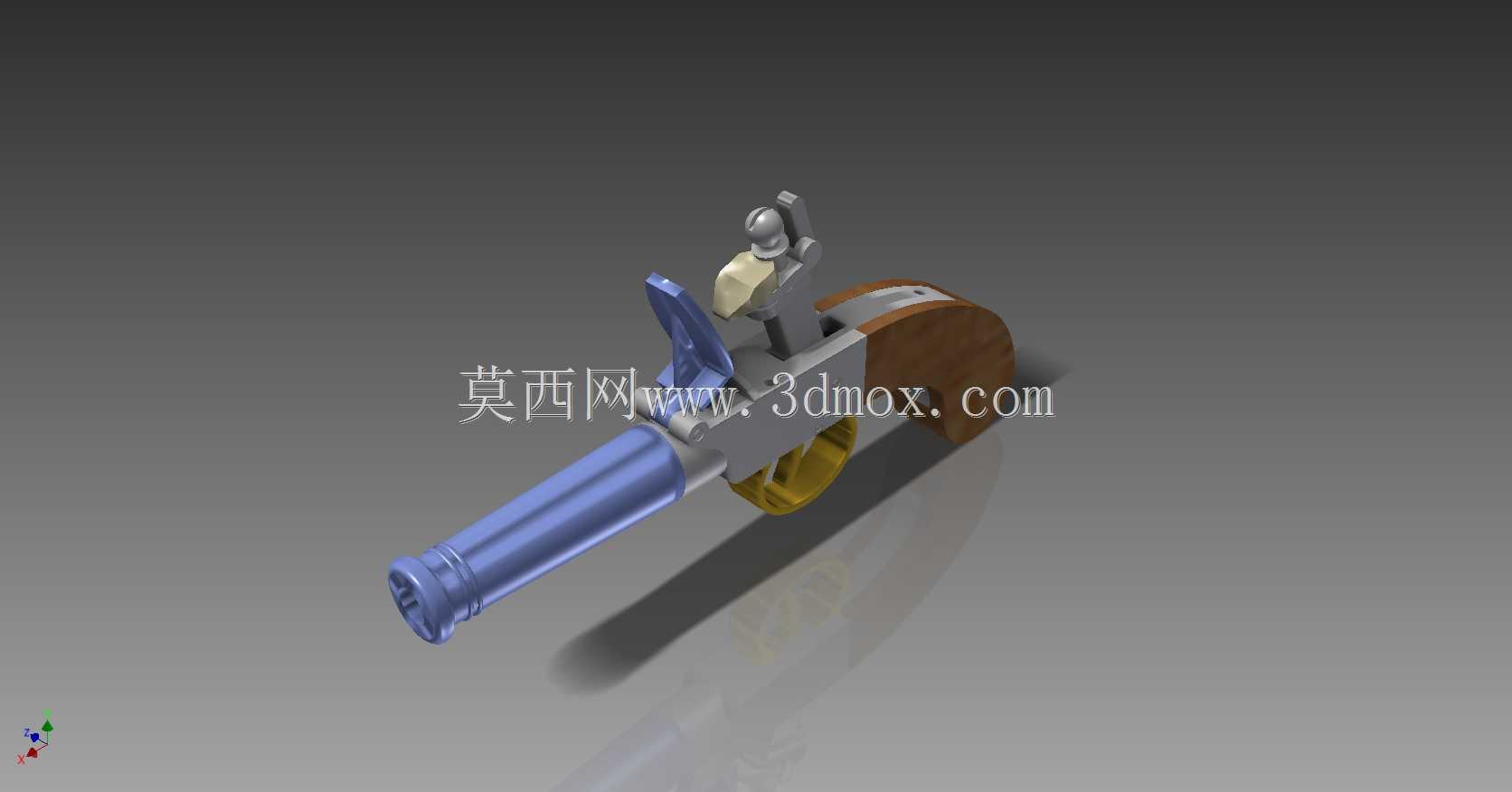

燧发式火锁点火机构全尺寸三维结构

　　这套三维结构完整还原了老式燧发点火机构的全部运动配合关系，建模过程中所有零件均按照实物测绘的真实尺寸搭建，没有做夸张的艺术化缩放，各铰接点位、运动行程、零件壁厚都和实际可装配的实物保持一致，方便结构设计从业者直接参考老式击发机构的力学传递逻辑。从实际使用场景来看，这类火锁结构是早期前装枪械的核心点火组件，同时也被移植到早期民用引火工具、仿古礼仪器械、历史道具复原项目中，在博物馆展品复刻、影视道具制作、古机械原理教学演示领域都有明确的应用需求。不同于现代击针式发火结构，燧发火锁的核心功能是通过夹爪夹持燧石，扣动扳机后带动击锤绕转轴快速回转，燧石撞击摩擦火镰产生火花，火花落入下方的药池内引燃引火药，再通过传火孔引燃膛内主发射药，

　　整套动作的时序配合完全靠机械结构的几何位置保证，没有额外的电子或弹性储能元件之外的辅助部件。建模时最先确定的是整体安装边界：整套火锁组件需要贴合木质枪托侧面的安装平面，底座的两个固定孔位间距、孔轴到底板底面的高度都按照传统火枪的装配尺寸设定，底板厚度预留出足够的攻丝余量，安装后击锤的回转轨迹不会和枪托轮廓、枪管尾部发生干涉。击锤部分的设计重点在夹石机构，夹爪的开口槽尺寸适配常见的天然燧石粒径，顶部的压紧螺丝采用梯形螺纹，拧紧后可以牢牢锁死燧石，击锤臂的回转中心到燧石夹持点的力臂长度经过反复调整，保证扭转弹簧释放时燧石撞击火镰的线速度足够刮下高温铁屑，同时撞击力度不会把脆性燧石直接击碎。火镰部件是和药池盖联动的关键零件，

　　平时火镰盖盖住药池避免引火药洒落、受潮，当击锤撞击火镰斜面的瞬间，撞击力会推动火镰绕自身转轴向上翻开，露出下方盛装引火药的药池，撞击产生的火花刚好在开盖的瞬间落入药池，这个联动时序完全靠两个零件的接触面角度、转轴相对位置实现，建模时特意把火镰的撞击斜面角度设置为四十五度左右，既可以让燧石滑动摩擦产生足够火花，又能把水平方向的撞击力分解出向上翻转的分力，不需要额外设置弹簧来驱动药池盖开启。药池部分的结构和枪管尾部的传火孔直接对接，药池的容积按照传统引火药的装填量设计，池壁深度刚好容纳单次点火所需的细颗粒黑火药，侧壁和枪管贴合的面做了微小的平面度补偿，避免火药燃气从缝隙处泄漏。扳机联动的阻铁结构设计得比较巧妙，

　　阻铁的卡齿在待击状态下扣住击锤下方的卡槽，扳机通过连杆带动阻铁转动，扣动行程的后半段才会完全脱离卡槽，避免轻微触碰就造成走火，阻铁和击锤卡槽的配合面做了小角度的自锁斜面，待击状态下弹簧的推力会把两个接触面越压越紧，不会因为震动意外脱开。整套机构的外形尺寸沿着枪管轴向的总长度不到两百毫米，高度方向从底板底面到击锤待击位置的最高点约一百二十毫米，侧向突出枪身的厚度控制在三十毫米以内，安装后不会额外增加枪械的横向轮廓，握持时不会硌到射手的手部。所有铰接位置的销轴都做了对应的公差配合，转动副的间隙控制在合理范围，既保证击锤回转时没有卡顿，也不会因为间隙过大出现击发点位偏移。木质握把护木部分的曲面按照人体握持的弧度建模，和金属机匣的贴合面预留了胶接装配的余量，金属零件的棱角处都做了小圆角处理，既符合老式手工器械的加工特征，也避免使用过程中锐边划伤。从结构设计的角度看，这套模型把纯机械点火机构的动作逻辑完整呈现出来，没有多余的装饰性零件，每个构件都承担明确的力学传递或功能作用，从业者可以通过这套模型理解早期机械设计师如何在没有精密加工设备的条件下，靠简单的杠杆、铰接、斜面配合实现可靠的时序动作，也可以在此基础上改装衍生出仿古点火工具、教学演示教具等不同用途的衍生结构。
