立式柜式反渗透净水处理机组

　　这套立式柜式反渗透净水处理机组，主要面向小型集中供水点、办公场所、实验室辅助供水、餐饮后场以及工业工艺用水前置处理等场景。设备把预处理段、增压输送段、膜过滤段、管路阀件和电控元件集中收纳在独立落地柜体内，现场不需要再零散排布支架和管线，接入进水、排水与出水接口后即可形成完整的净水单元。

　　从实际用途看，机组核心任务是对自来水管网来水进行深度净化。原水进入柜体后，先经过前置过滤环节截留泥沙、铁锈和悬浮颗粒，降低后续膜元件的机械污染风险；随后水流进入加压与膜处理环节，通过反渗透膜对溶解性盐类、胶体、有机物和微生物进行分离，净化后的水汇入出水端，浓缩水则通过排放管路引出。柜内分层布置的思路，使湿区管路、过滤元件和上部控制区域相对分开，日常更换滤芯、观察膜壳状态和检修阀件时，开门即可触及主要工作面。

　　结构设计上，整机采用高立柜外形，占地面积较小，适合靠墙布置在设备间、茶水间或生产线旁。柜体侧板、顶板和门板形成封闭防护，既能减少灰尘直接落在管路和滤瓶上，也能降低运行噪声对外扩散。前开门方式保留了完整的维护正面，门板铰链承受频繁开启，门体关闭后与柜体形成整齐外观。柜内竖向空间被充分利用，上部可布置控制元件和横向管路，中部容纳膜壳、滤瓶及阀组，下部预留管路走向和排水连接位置，使不同功能部件在有限宽度内有序排列。

　　建模时需要重点把握柜体骨架与内部组件的装配关系。外柜不是单纯装饰罩，而是承担安装基准作用：后背板或内立柱需要为滤瓶固定夹、膜壳托架、泵体安装板提供连接面；底板承受整机满载重量，应考虑地脚支撑和搬运边界；门板开启角度不能与外部墙面、检修通道冲突。内部水路建模应区分进水管、净化水管、浓缩水管和可能的冲洗回路，弯头、快接接头、阀门手柄位置都要保留操作空间，避免出现管路能建模却无法现场拆装的问题。

　　外形尺寸与安装边界方面，这类立式设备通常按窄面落地布置，宽度方向控制在单人可开门维护的范围内，深度需容纳膜壳、管路和门板闭合间隙，高度则利用竖向空间增加滤芯和膜元件布置能力。现场选型时，柜前应留出开门和抽换滤芯的距离，柜体后侧或侧面要考虑进水、排水、电源接入条件；地面应平整并具备一定承载能力，避免满水运行后出现柜体倾斜。若放置在潮湿区域，柜底与地面之间可预留垫高或排水空间，防止地面积水侵蚀底板。

　　功能特性上，封闭柜体让水处理设备从零散工程安装转变为相对集成化的整机单元。管路在柜内集中走线，外观整洁，误碰风险低；过滤元件竖直或分层安装，有利于缩短连接管路并减少接头数量；检修动作集中在正面，符合日常维护习惯。对于结构设计人员，模型可用于校核柜门开启、滤芯更换行程、泵体振动隔离、管路干涉和柜内通风；对于设备选型人员，则可直观判断该机组是否适合目标安装空间，并据此规划水电气接口位置。

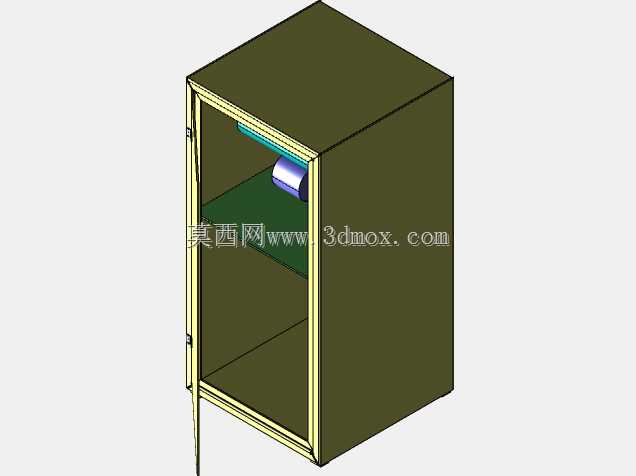

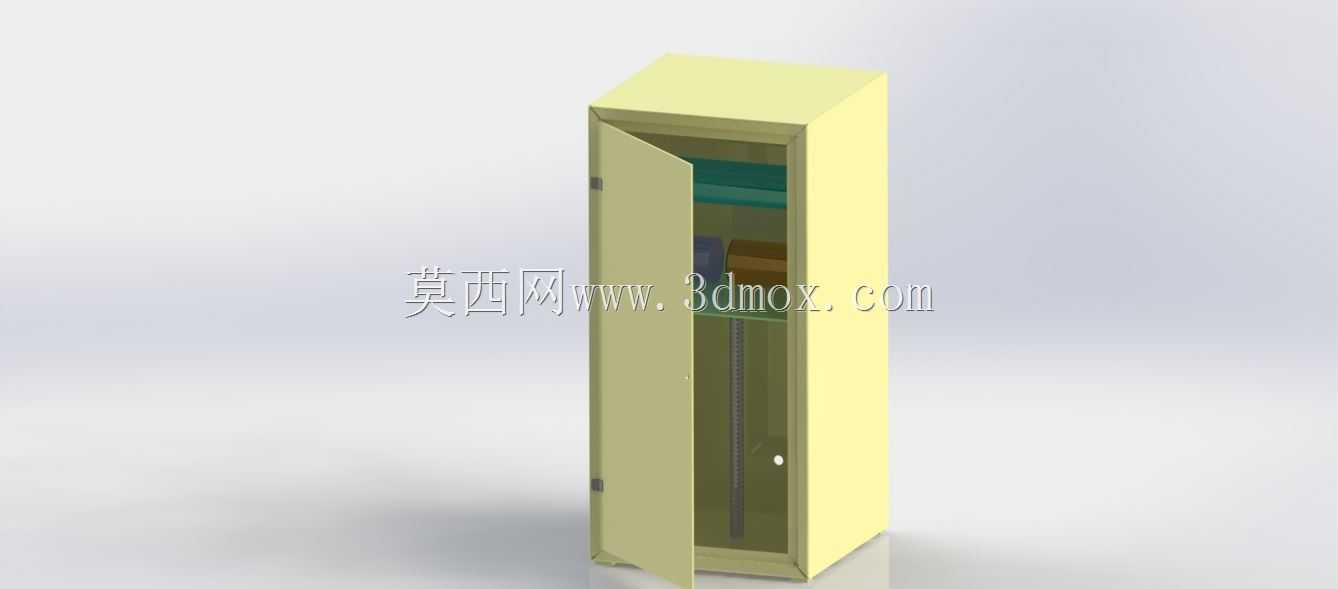

　　在三维表达中，柜体的钣金折边、门板缝隙、内部层板、膜壳圆柱形态、滤瓶接头以及底部支撑都应保持清晰比例。透过开启的柜门，可以看到内部并非简单堆叠，而是按照水流方向和维护频率进行分区：易损耗件靠近操作面，承压件固定在可靠支架上，控制与管路区域保持层次。这样的结构既满足净水功能，也兼顾制造装配、现场安装和后期维护的工程需求。
