小型越野花纹轮胎带轮毂总成

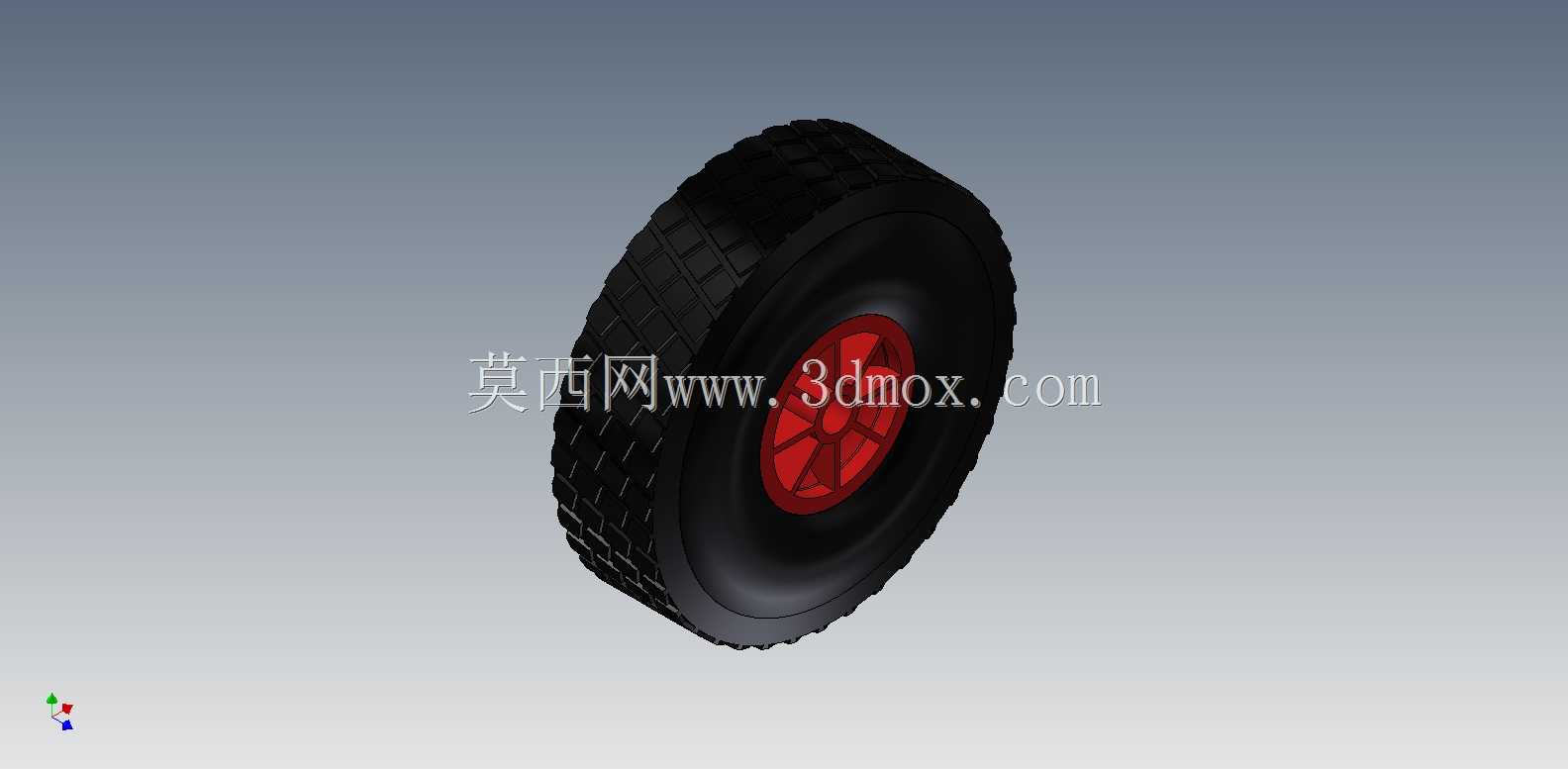

　　这套小型行走轮总成围绕3.00-4规格轮胎展开，建模时把外胎、轮辋、轮辐和中心安装区域作为一个完整装配关系处理，而不是单独做一个外观轮胎。轮胎外径较小，胎面宽度与轮辋支承宽度相匹配，常见于手推车、园林工具车、小型搬运设备、移动式支架以及低速轻型机械的行走部位。它的核心作用不是传递高速车辆的复杂载荷，而是在有限安装空间内承担支承、缓冲、滚动导向和地面抓附功能。

　　从结构上看，外胎采用块状越野花纹，胎面沟槽沿周向和侧向交错分布。这种花纹在水泥地、碎石路、草地、泥地或车间不平整地面上滚动时，能够增加接地边缘，降低单纯光滑胎面在湿滑或松散表面上打滑的概率。花纹块之间留有较深的排泥和排水空间，杂物不易完全填满胎面；同时，块状凸起在转向时提供侧向咬合，使小型设备在推行或低速牵引时方向更稳定。胎肩位置的花纹延续到侧面，可在小角度侧倾、越过低矮障碍或贴边滚动时保持一定抓附能力。

　　外胎断面采用圆弧胎冠与逐渐收窄的胎侧组合。胎冠部分厚度较大，主要承受接地压力、磨损和轻微冲击；胎侧相对柔韧，能够在遇到小石子、接缝、门槛或地面凹坑时产生变形，吸收一部分冲击。模型中胎侧与胎圈的过渡需要保留真实曲率，因为这一区域直接影响轮胎装到轮辋上后的张紧状态。胎圈是外胎与轮辋配合的关键边界，内径、圆角和唇边形状不能随意放大，否则在装配干涉检查时会出现轮胎无法卡入轮辋，或者装配后看起来悬空、错位的问题。

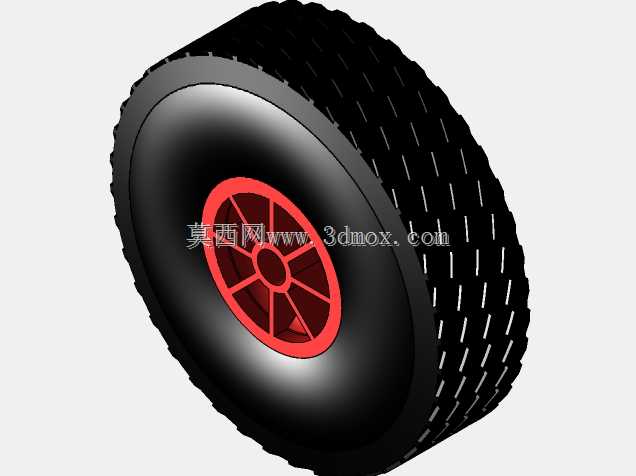

　　轮毂部分采用红色轮辐式造型，中心设有安装孔位，外圈为支承轮胎的轮辋结构。轮辐从中心向外呈放射状布置，既减轻实体重量，也给注塑、压铸或钣金成型留下合理的材料分布思路。轮辋外缘需要与轮胎胎圈贴合，承担径向定位和侧向约束；轮辐与轮辋交接处应保留圆角或加强过渡，避免在集中载荷下出现应力尖角。对于轻型设备而言，轮毂不仅要满足静态承重，还要考虑推行过程中经过台阶、坑边时产生的瞬时冲击，因此中心座、轮辐根部和轮辋卷边都是结构校核时需要关注的位置。

　　安装边界方面，这类轮胎总成的设计不能只看外径。整机布局时需要同时校核轮胎最大外径、胎面宽度、轮辋宽度、中心孔直径、螺栓或轴套连接方式，以及轮胎在偏转状态下与车架、护板、支腿、刹车件之间的间隙。低速轮组虽然没有高速车辆那样复杂的悬架运动，但在转向架、叉形支架或压紧机构中，轮胎仍可能因载荷变化产生侧向变形；如果周边零件贴得太近，滚动时就会发生摩擦。转向场景下，还应给轮组绕转轴的摆动留出足够空间，不能让胎肩在最大转角时碰到机架。

　　建模过程中，胎面花纹适合通过周向阵列与局部角度错位来表达，沟槽深度、花纹块倒角和胎面曲率要保持一致。若只在光滑圆柱表面贴图，无法体现轮胎与地面接触时的块体关系，也不利于后续做胎纹间距、排泥空间和外观评审。轮毂则应区分中心安装座、轮辐、轮辋和外缘挡边，装配时让轮胎内圈与轮辋支承面形成合理干涉或贴合关系。对结构设计人员来说，这种模型可用于检查轮组外包络、安装轴高度、整车离地间隙以及更换轮胎时的拆卸空间；对选型人员来说，它能直观判断小规格轮胎在轻型移动设备中的承载姿态、花纹方向和轮毂连接形式。

　　实际使用中，该类轮组通常承受低速、短时、反复移动的工况，设计重点在于滚动轻便、接地稳定、维护简单。较深的越野花纹提升了非铺装路面适应性，而红色轮毂与黑色橡胶外胎形成明显视觉区分，也便于在整机外观评审中识别轮组边界。整体结构不追求复杂机构，而是通过轮胎弹性、胎纹形状、轮辋定位和中心安装座的配合，把轻型设备的支承与移动需求集中在一个紧凑总成内。
