方舱传动用环形导向轮结构设计

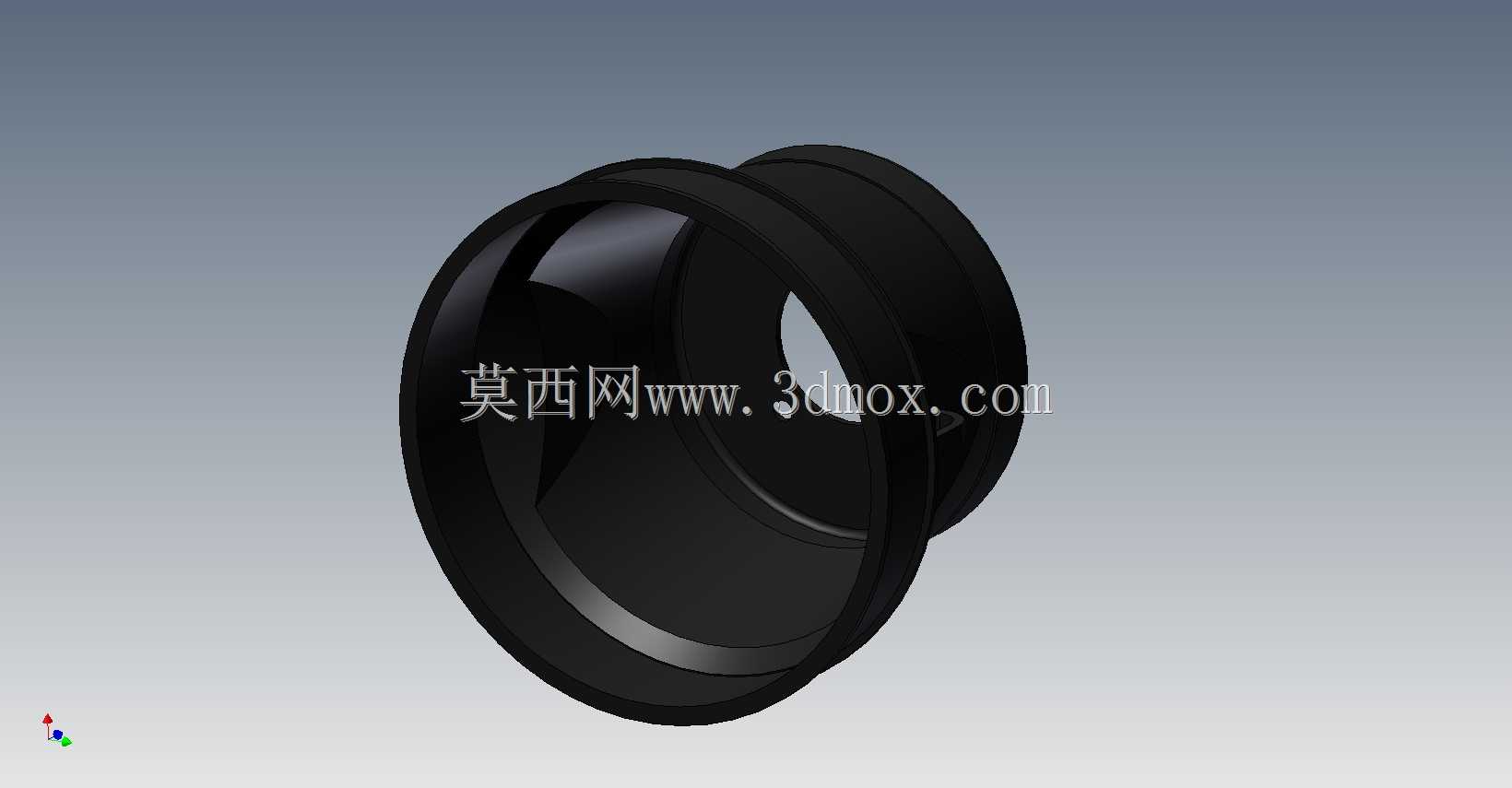

　　在方舱类移动装备的舱体展开、滑移与收放机构中，这类环形轮体承担着传动导向与承载限位的双重作用，常见于方舱侧板滑移导轨、伸缩平台牵引路径以及舱门联动机构的转角位置。整套轮体采用同轴双凸缘的盘式构型，中间内凹的环槽用于贴合牵引钢带、柔性缆索或者扁平传动带，两侧凸起的轮缘则从径向约束传动件的运行轨迹，避免方舱在越野运输振动、舱体快速展开过程中出现传动带脱槽、跑偏甚至卡滞的问题。

　　从实际装配边界来看，轮体整体为短筒状回转结构，轴向厚度控制在较窄的区间，能够直接嵌入方舱侧壁预留的安装支座间隙中，不需要额外占用舱内宝贵的设备布置空间。轮体中心预留贯通安装孔，可匹配标准转轴与轴承组件，孔位周边的实体区域做了加厚处理，在传动件张紧力作用下，轮辐位置不会出现局部应力集中导致的形变。轮槽的工作面采用大圆弧过渡设计，和扁平传动带的接触面形成均匀贴合，相比尖角槽结构，能够大幅降低传动带侧边的剪切磨损，延长方舱整套展开机构的免维护周期。

　　设计过程中首先要匹配方舱传动系统的牵引行程与张紧力参数：轮槽的底径直接决定传动带的弯曲半径，若底径过小，柔性传动带反复绕轮弯折后容易出现内层纤维断裂，因此建模时会先根据所选传动件的最小允许弯曲半径反推轮体基准直径，再反向校核整个传动路径的包角是否满足摩擦力传递要求。两侧轮缘的高出量也经过反复权衡，凸缘过低时在大冲击振动下约束能力不足，凸缘过高则会在传动带安装、后期更换时造成穿带不便，最终的凸缘高度一般取传动带厚度的1.2到1.5倍，既保证侧向限位冗余，又留出足够的操作间隙。

　　轮体的外轮廓所有棱边都做了倒圆处理，没有尖锐的加工死角，一方面是在铸造成型或者机加工过程中避免应力裂纹，另一方面也防止安装维护时操作人员被锐边划伤。轮体两端的端面保持较高的平面度，装配时两侧端面和支座挡板之间预留微小的轴向窜动间隙，既不会因为间隙过大导致轮体沿转轴轴向窜动，也不会因为间隙过小在热胀冷缩时出现轮体和支座摩擦卡死。

　　在方舱的实际使用场景里，这类导向轮往往布置在舱体夹层的隐蔽位置，日常巡检很难直接观察到磨损状态，因此结构设计上尽量减少了易损零件数量，整个轮体为一体化回转结构，没有拼接的可拆卸轮缘，避免长期振动后连接螺栓松动引发的部件脱落。轮槽表面的粗糙度需要控制在合理区间，过于光滑会降低和传动带之间的摩擦系数，容易出现打滑丢转，过于粗糙则会加速传动带接触面的磨粒磨损，建模时会把槽面的加工要求同步标注在工程图中，指导后续的数控车削工序。

　　从受力路径分析，传动带的张紧力通过轮槽接触面传递到轮体本体，再经由中心轮毂传递到转轴与两侧支座，整个力流沿着回转体对称分布，不存在偏载力矩，因此轮体不需要额外设计加强筋，依靠等壁厚的盘式结构就可以满足刚度要求，同时控制整体重量，降低方舱整套机构的自重负载。在和相邻部件的位置匹配上，轮体外缘和方舱内壁的走线槽、邻近的液压管路之间至少留出十几毫米的安全距离，避免舱体变形时运动轮体刮蹭周边管线。这种结构形式也可以直接平移到其他需要柔性件导向传动的移动设备上，比如应急通信车的升降天线机构、野外作业平台的伸缩盖板传动，只需要调整中心安装孔直径和轮槽宽度，就可以快速适配不同规格的传动元件，不需要重新做整体构型的迭代。
