肢体限位固定约束护具结构

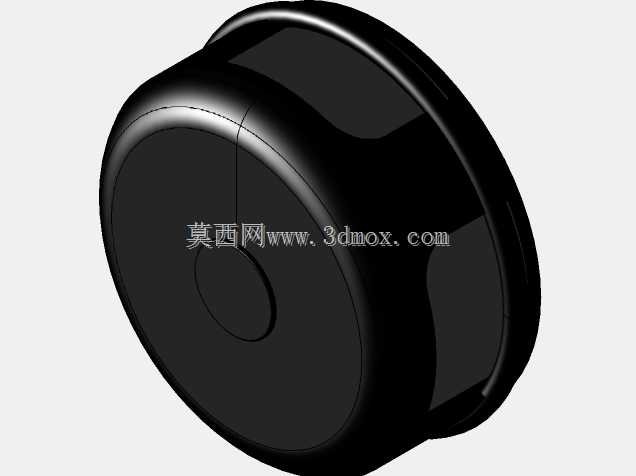

　　这款肢体约束固定件的开发初衷，是解决临床护理、康复训练以及短时体位固定场景里，传统绑带容易滑脱、局部压强集中、拆装耗时的实际痛点。整体采用矮圆柱包覆式构型，主体外壳做了大圆角过渡，没有外露的尖锐棱边，接触人体的一侧全程做弧面贴合处理，避免硬质结构直接卡压肢体骨突位置。

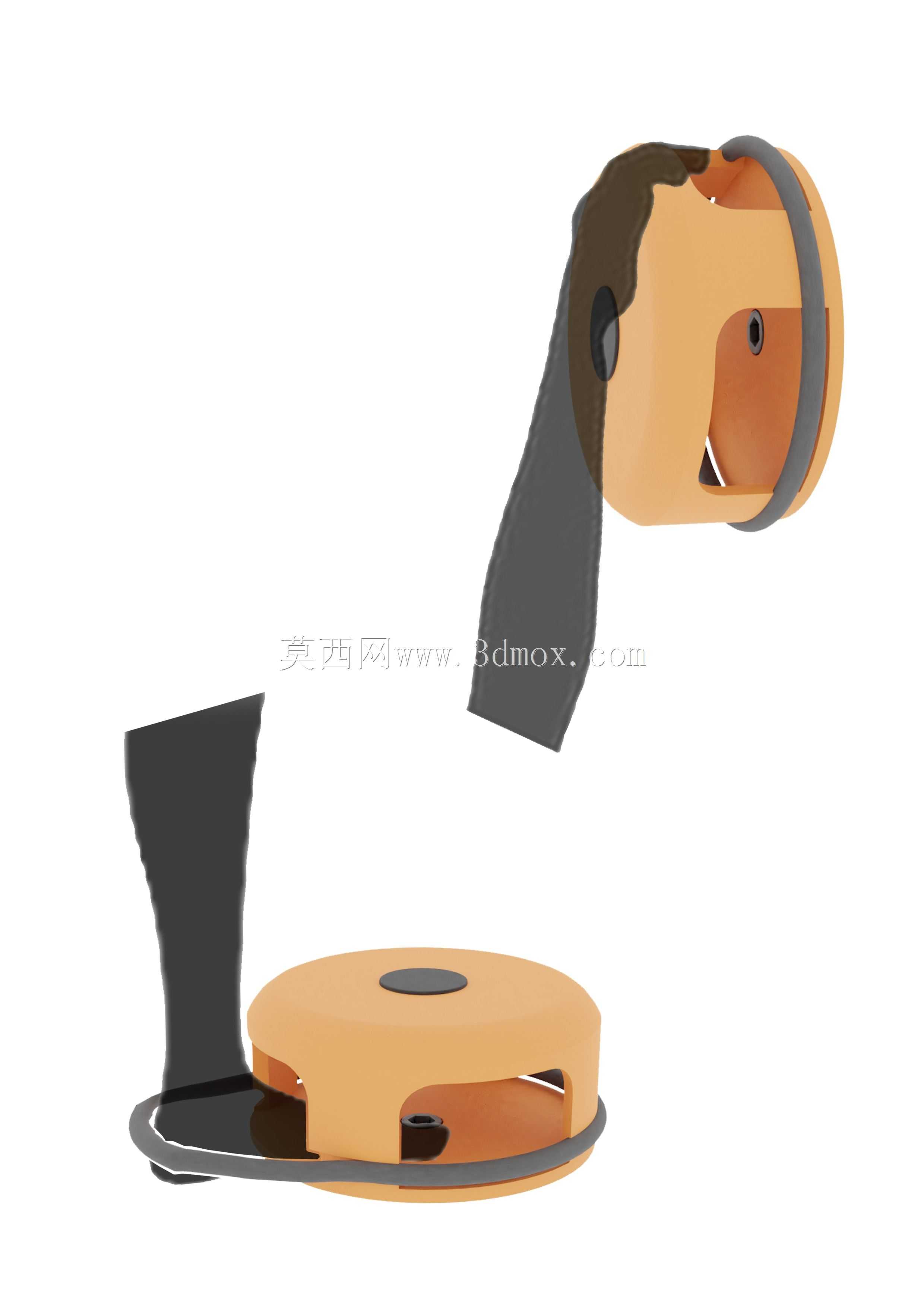

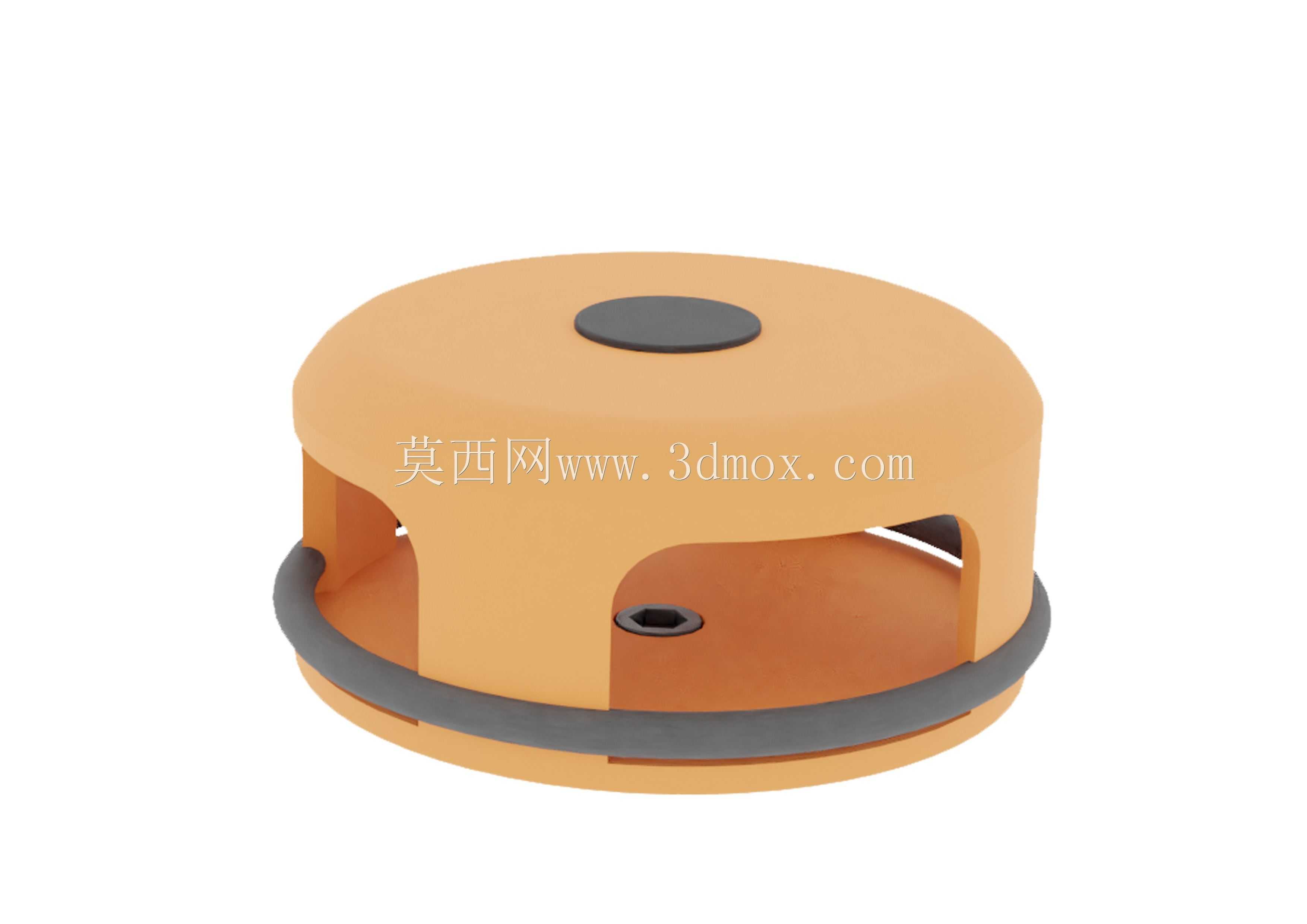

　　从实际使用逻辑来看，该结构既可以适配脚踝部位的限位固定，也可通过调整包覆开口尺寸对应手腕部位的约束需求，壳体侧面预留的贯通开口供肢体穿入，开口边缘做翻边加厚处理，长期受力下不会出现边缘开裂、薄边割伤织物或皮肤的问题。壳体中部预留的沉孔结构用于穿设弹性橡筋束带，束带沿壳体底部的环形凹槽全程嵌装，不会在使用过程中出现移位、跑偏的情况，环形槽的槽宽比橡筋直径大0.8mm左右，既保证束带可以顺畅拉紧调整，又不会因间隙过大出现束带脱出槽位的问题。

　　结构设计阶段首先考量的是接触压强的分布：常规窄绑带固定时，束带与肢体的接触宽度往往不足15mm，局部压强很容易超过人体软组织耐受阈值，长时间固定会出现压红、麻木甚至血液循环受阻的问题。这款包覆式约束件的壳体接触弧面展开宽度超过80mm，将束带的张紧力通过整个弧形壳体均匀分散到肢体周向，受力面积提升数倍，同等固定拉力下局部压强大幅降低，即便较长时间佩戴也不会出现明显的局部压痕。壳体顶部的圆形沉台用于加装柔性缓冲垫片，垫片采用微孔发泡材质，对应肢体上方的接触面，进一步缓冲硬质壳体的接触压力，同时避免壳体与外部附件硬接触产生异响。

　　安装边界方面，整体结构的最大外径控制在160mm级别，整体高度不超过70mm，底部环形凸缘的厚度为6mm，既保证壳体整体的结构刚性，踩踏或者侧向受力时不会出现壳体变形卡滞肢体的情况，也不会因整体尺寸过大与周边床架、康复训练设备产生干涉。壳体侧面的开口跨度按照人体脚踝、手腕的常规周向尺寸做适配，开口处的两个端面做圆弧收边，肢体穿入时不会剐蹭皮肤，开口的预留间隙允许不同体型的使用者快速套入，不需要额外调整多组绑带的长度。

　　实际工况里，这类约束件往往需要固定在病床护栏、康复训练台架或者现有附件基座上，壳体底部的环形结构可以直接卡接在配套的基座卡槽内，也可以通过中部的安装孔配合快拆销钉实现快速锁定，不需要工具就能完成装拆。弹性橡筋的张紧力经过标定，既可以保证肢体在正常小范围活动时不会从约束件中脱出，又不会因拉力过大完全阻断肢体活动余量，保留使用者必要的活动自由度，避免完全刚性固定带来的肌肉紧张、关节僵硬问题。

　　建模过程中对壳体的壁厚做了均匀化处理，主体壁厚控制在4mm，转角位置做渐变加厚，避免注塑成型时出现缩痕、应力集中问题，壳体内部的加强筋沿径向布置，筋位高度12mm、厚度2mm，在不增加整体壁厚的前提下将壳体的侧向抗冲击强度提升40%以上，即便受到意外侧向撞击也不会出现壳体碎裂的情况。底部嵌装橡筋的环形槽外侧做挡边设计，挡边高度略高于橡筋半径，将橡筋完全限制在槽内，使用者拖动约束件在地面或台面上移动时，橡筋不会被外物勾挂、磨损，大幅提升束带的使用寿命。

　　针对不同使用场景，该结构还可以在侧面预留的拓展孔位加装限位挡块，当用于康复训练场景时，可通过调整挡块位置限制肢体的内外翻角度，避免康复过程中关节过度偏转造成二次损伤；用于日常护理约束时，可拆除额外挡块，保留更大的活动余量，提升佩戴舒适度。整个结构没有复杂的传动组件，所有零部件均为易加工、易替换的常规结构，橡筋出现老化松弛后可以直接从槽内取出更换，不需要拆解主体壳体，后期维护成本极低。
