农用机具三点悬挂提升轭结构

　　这套提升轭结构主要面向拖拉机后悬挂与农用机具挂接场景，属于三点悬挂系统中的中间承载连接部件。实际作业中，它承担机具抬升、下拉限位、牵引传力以及挂接点定位等任务，常见于旋耕机、播种机、撒肥机、割草机、轻型整地设备和拖挂式农具的前端连接区域。结构本体采用横向主梁与侧向支撑组合的焊接框架形式，主梁负责传递拖拉机提升臂输出的升降力，两侧支腿则通过下拉杆和锁销与农具架体形成稳定约束。

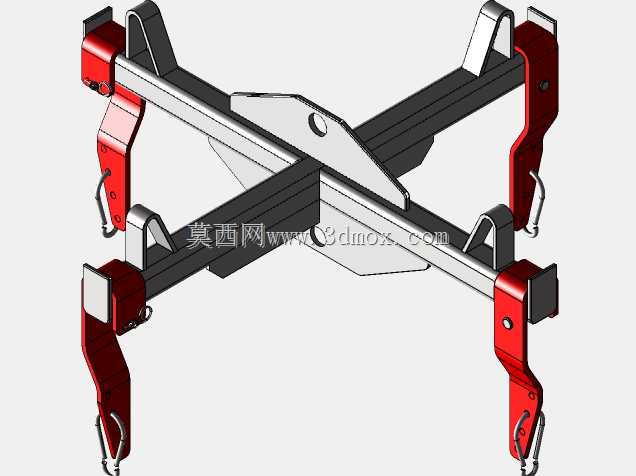

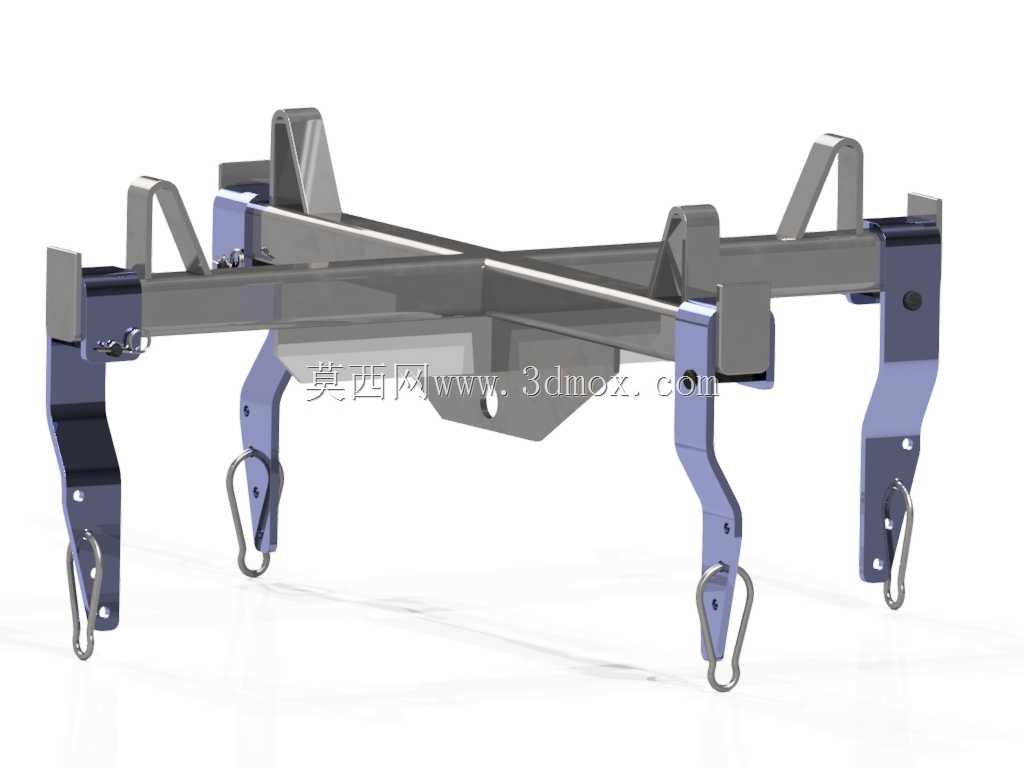

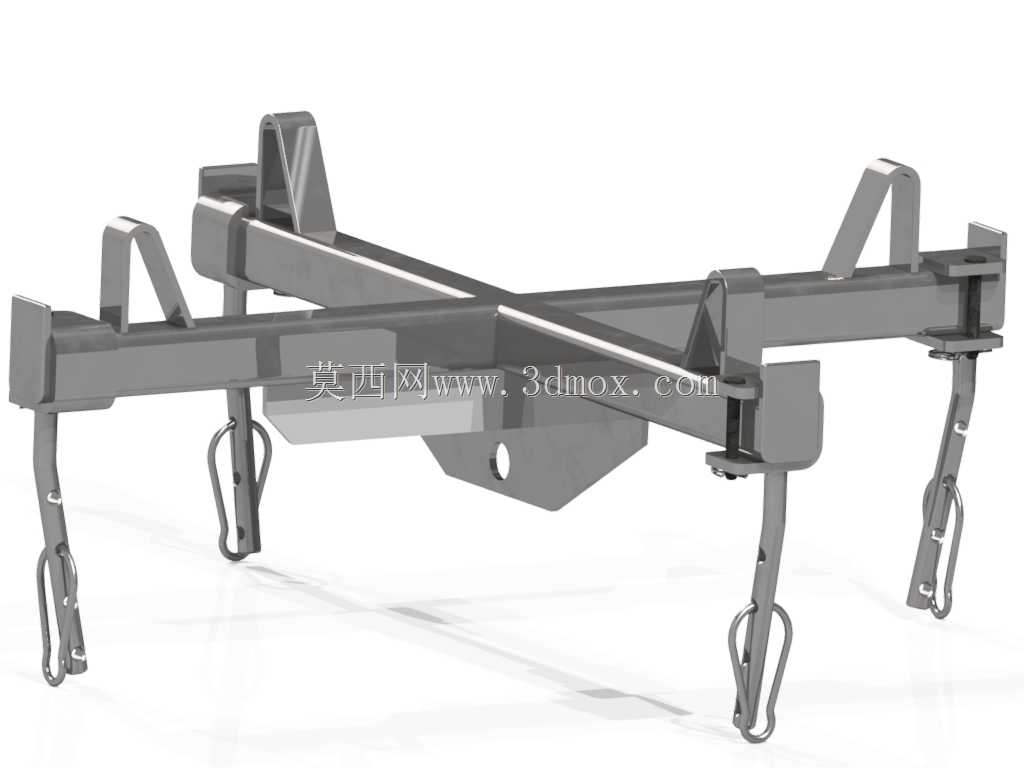

　　从布置方式看，横向梁体贯穿整个挂接宽度，上部设置多处立板和折弯支撑，用于承受提升瞬间产生的弯矩；中部下垂板件开设连接孔位，可与中央拉杆或机具上挂点配合，形成三点悬挂中的上连接约束。左右两侧向下延伸的支腿末端配备链条、销孔和快挂结构，作业时既能限制农具过度摆动，也能在运输状态下提供安全吊挂。链条并非装饰件，在实际机组中主要用于防止下拉杆脱开后机具突然下坠，同时在转弯和地块转移时缓冲冲击。

　　设计思路上，该件没有采用复杂铸件，而是以矩形截面梁、钢板切割件和折弯件拼焊而成，这种方式更适合小批量农机具生产和维修替换。矩形梁抗弯刚度较好，钢板立板布置在受力方向上，可在不显著增加重量的前提下提高局部承载能力。支腿下端的销孔位置需要与拖拉机下拉杆球头、农具挂耳以及安全链安装点同时匹配，因此孔距、开口方向和销轴直径属于建模时必须重点控制的安装边界。若孔位偏斜，实车挂接时会出现拉杆别劲、锁销难以插入、农具左右不平顺等问题。

　　外形尺寸方面，整体宽度由农具挂接跨度决定，模型呈现的横向主梁较长，适合覆盖中型拖拉机后悬挂的左右下拉杆间距。主梁高度方向需要预留提升臂摆动空间，不能与拖拉机轮胎、后挡泥板或动力输出轴护罩发生干涉。下部支腿的垂向长度决定农具挂接后的初始姿态，过长会使机具前端下压，过短则可能导致中央拉杆角度过平、提升行程不足。中部连接板的孔径和板厚应按牵引载荷校核，边缘焊缝需避开应力集中区，挂接孔周边建议保留足够补强距离。

　　在三维建模过程中，梁体可按焊接组件拆分，先建立主梁中心线和左右挂接基准，再依次添加立板、侧板、下支腿、链条挂耳和销孔特征。需要特别注意链条与锁销属于运动相关件，模型中应保留其相对摆动范围，不能简单按固定刚体处理。装配检查时，应模拟提升臂从最低工作位置到最高运输位置的全过程，观察支腿是否与主梁、拉杆或农具架体发生碰撞。对于田间作业设备，还要考虑泥水磨损、销轴间隙和焊接变形，孔位处可通过加厚板或衬套提高寿命。

　　该结构的功能核心不是单纯承重，而是在拖拉机与农具之间建立可拆、可锁、可提升的传力界面。工作状态下，牵引力通过主梁和下支腿传递至农具，提升力经上部支撑和中央连接点使机具离地；道路运输时，安全链和锁销承担防脱保护。结构形式简单，但对孔位同轴度、焊接变形控制和挂接边界匹配要求较高，适合作为农机悬挂系统设计、挂接架改型以及焊接机架建模练习的参考结构。
