小松850E矿用自卸车无铲斗底盘结构

　　该三维结构围绕大型露天矿山运输工况展开，呈现的是小松850E矿用自卸车在未装配铲斗阶段的底盘行走与承载主体。矿用自卸车不同于公路货运车辆，其作业边界集中在露天矿采场、剥离物排土场、矿石破碎站之间的非铺装运输道路，核心任务是将电铲或液压挖掘机装载后的矿岩、煤炭、剥离土岩进行短距离高强度转运，车辆长期承受满载冲击、坡道起步、连续转弯以及路面碎石磨损，因此底盘部分的结构强度、轮胎布置和载荷传递路径是整车设计中最关键的环节。

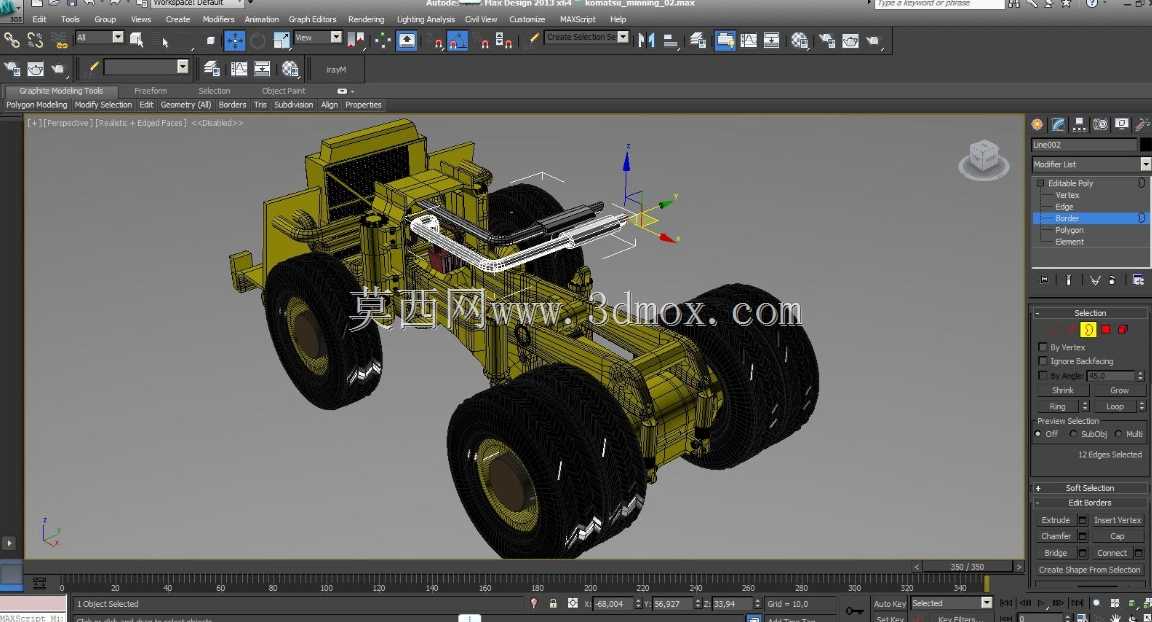

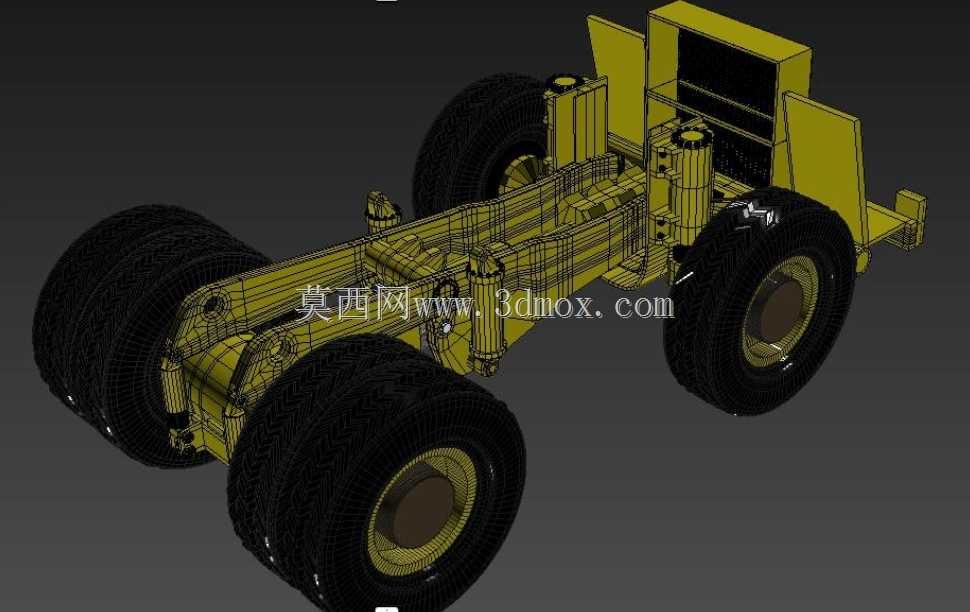

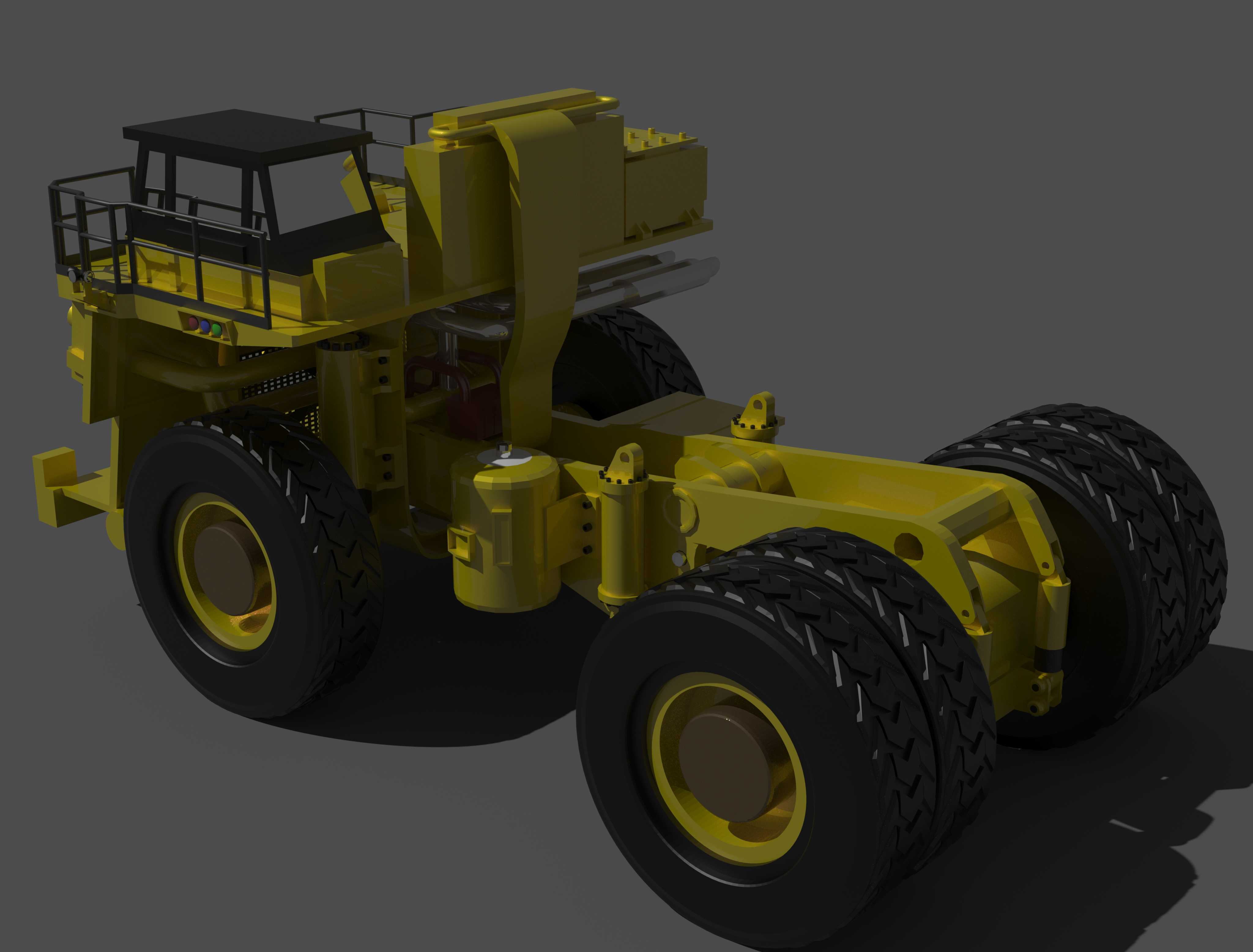

　　从模型表达重点看，当前阶段省略了上部铲斗或货斗结构，使车架、车桥、轮胎、悬架及动力舱附近的布置关系更加直观。重型矿卡的车架并非简单梁体，而是承担整车载荷的箱形焊接承力结构，发动机、传动系统、转向系统、液压管路、车桥连接点和上部货斗支撑点均围绕主车架进行集成。设计时需要先确定满载状态下的轴荷分配，再反推前后桥位置、轮距、轴距以及车架截面高度。若轴距过小，车辆在颠簸路面上俯仰冲击会明显增大；若轴距过大，则转弯半径和采场道路适应性下降。模型中可见多轮胎布置，这种形式用于分散巨大的整车重量与载重量，降低单胎接地比压，使车辆能够在松软、碎石或临时碾压道路上保持通过性。

　　行走系统方面，大直径工程轮胎具有较深花纹和较高胎体强度，主要应对尖锐矿岩、泥水路面和持续重载。双胎并列布置能够提高承载能力，但也对轮毂、制动盘、桥壳和转向空间提出更高要求。前轮区域需要预留转向角，设计时不能只看静止状态的轮胎外轮廓，还要校核最大转角下轮胎与车架、踏板、护罩及悬架部件之间的间隙；后轮区域则重点关注满载压缩时轮胎与上部结构的干涉边界。矿场道路往往存在横向坡度和局部沉陷，悬架与桥壳的连接位置需要允许一定摆动，以保证轮胎尽量贴地，减少单轮悬空造成的冲击载荷。

　　整车外形尺寸在选型和场地规划中具有直接意义。大型矿用自卸车宽度通常由轮胎外缘和检修通道决定，长度则受轴距、动力舱、卸料空间及转弯通道影响。建模时应将车辆外轮廓包络、最小转弯半径、离地间隙、接近角、离去角以及纵向通过角作为校核对象。采场道路宽度、会车区、排土场挡墙高度、破碎站卸料口位置都与这些边界相关。若上部货斗后续加入，还需进一步校核举升状态下的重心后移、尾门轨迹、轮胎接地点稳定性以及与挖掘机铲斗的装载干涉。

　　结构设计思路上，这类设备强调可靠性优先于轻量化。车架高应力区通常采用厚板焊接、加强筋和局部铸件或锻件连接，动力舱布置需兼顾散热、维修拆装和管路走向。模型中裸露的机械空间能够帮助设计人员检查发动机、排气、冷却模块、液压阀组与车架之间的装配关系，也便于在方案阶段识别人机维护通道是否合理。对于三维建模从业者而言，搭建此类模型不能只追求外观相似，而应按照真实装配逻辑区分车架、车桥、轮毂、轮胎、悬架、转向拉杆和动力附件，保证各部件在运动状态下的相对关系正确。

　　在实际应用中，该类数字模型可用于矿卡方案展示、结构教学、装配干涉检查、场地运输仿真以及维护培训。通过隐藏上部铲斗，观察者能够更清晰地理解重型矿卡的载荷如何从货斗经车架传递至车桥和轮胎，也能在后续细化时继续补充制动系统、电气线束、液压管路和驾驶室结构，使整车数字样机逐步接近工程可用状态。
