低温微动疲劳磨损试验台结构

　　该试验台主要用于材料试样、轴类配合件、紧固件连接副以及小型机械部件在低温和常温环境下的微动疲劳与微动磨损评价。设备面向实验室材料验证、零部件可靠性筛选、接触界面失效分析等场景，能够复现小幅往复相对位移、持续旋转或摆动载荷、接触压力变化以及环境温度切换条件下的表面损伤过程。与常规磨损试验机相比，微动工况的位移幅值通常很小，接触区往往处于局部滑移与黏着交替状态，因此结构上更强调加载稳定性、试样对中精度和传动链刚性。

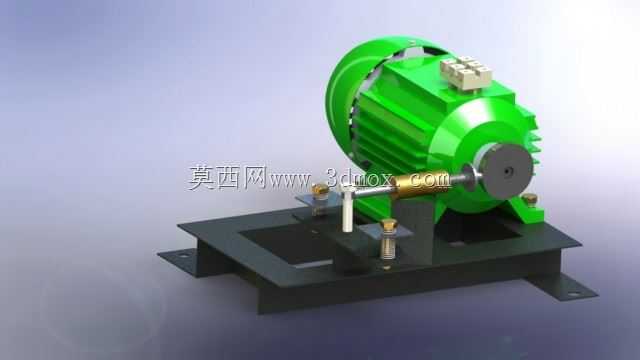

　　整体布置采用卧式驱动方案，电动机安装在黑色焊接底座上方，通过联轴器将动力传递至试样或试验轴段。驱动端保留了电动机壳体、散热筋、接线盒、端盖、底脚及紧固结构，外形比例按照中小型工业电动机的安装关系建立。电动机轴线与试验主轴同轴布置，底座上设置可调支承和限位构件，用于补偿装配误差并抑制运行过程中的横向振动。联轴器区域采用分段结构表达，既包含动力连接段，也预留了试样装夹、扭矩传递和传感器扩展的空间。

　　加载部分位于电动机输出侧附近，通过立柱、压头、调节螺杆、弹性或刚性支承件向试样接触区施加法向力。结构中可见竖向加载杆、高度调节件、锁紧螺母以及底部定位座，这些构件共同构成可调整的接触压力施加路径。实际使用时，可根据试验规范更换压头、夹具或试样衬套，使设备适配销盘、轴套、夹紧片、螺栓连接副等不同微动接触形式。加载组件与底座之间采用螺栓固定，关键支承面保留加工与装配基准，便于在三维设计中检查干涉、拆装顺序和工具操作空间。

　　底座是整套设备的安装基准，采用板式焊接机架思路，两侧伸出安装耳并开设地脚孔，便于固定在试验平台或减振基础上。板面上方布置电动机安装位、加载机构安装位和试样支承位，各区域之间通过加强筋和折弯边提高抗弯刚度。设计时需要控制电动机底脚面、主轴中心线和加载杆中心线的空间关系：主轴高度决定联轴器与试样轴线，加载杆位置决定法向力作用点，地脚孔边界则决定设备与实验室台面的连接方式。若用于低温箱内试验，还应在整机外围预留保温舱体边界，使电动机、传感器和调节机构处于便于维护的位置，而试样区可进入低温环境。

　　从功能逻辑看，电动机提供稳定转速或周期性摆动，联轴器补偿少量同轴度偏差，加载机构向接触界面施加设定压力，试样在微小相对运动中产生疲劳裂纹、磨屑、氧化层剥落或接触表面损伤。底座承担反力和振动隔离，支承件保证长周期运行中轴线不发生明显漂移。设备结构虽然紧凑，但包含了驱动、传动、加载、装夹、支承和防护等完整试验台要素，适合作为机械原理设计、试验装备开发和SolidWorks结构建模练习的参考对象。

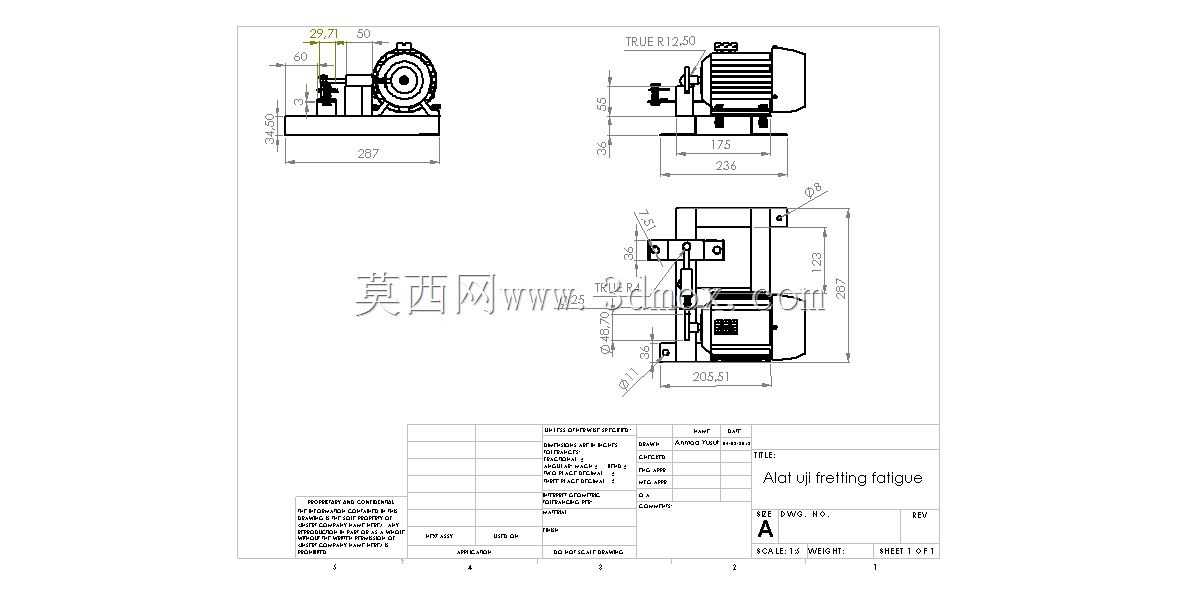

　　建模时应重点处理电动机散热筋与端盖的阵列关系、接线盒的顶部安装位置、底脚螺栓孔与底座长槽的对应关系，以及联轴器、主轴、压头和立柱之间的同轴或垂直约束。加载螺杆、调节螺母和压头之间应保留真实螺纹调节行程，夹具与试样接触区应体现可替换设计。外形边界上，电动机占据上部主要空间，底座向前后两侧延伸形成稳定支撑，加载机构高度高于主轴中心，操作调节件位于便于人工接近的位置。整体结构没有复杂外壳包裹，内部构件关系直观，便于工程人员据此理解微动疲劳试验设备的组成方式和装配逻辑。
