汽车通风打孔制动盘与对置卡钳总成

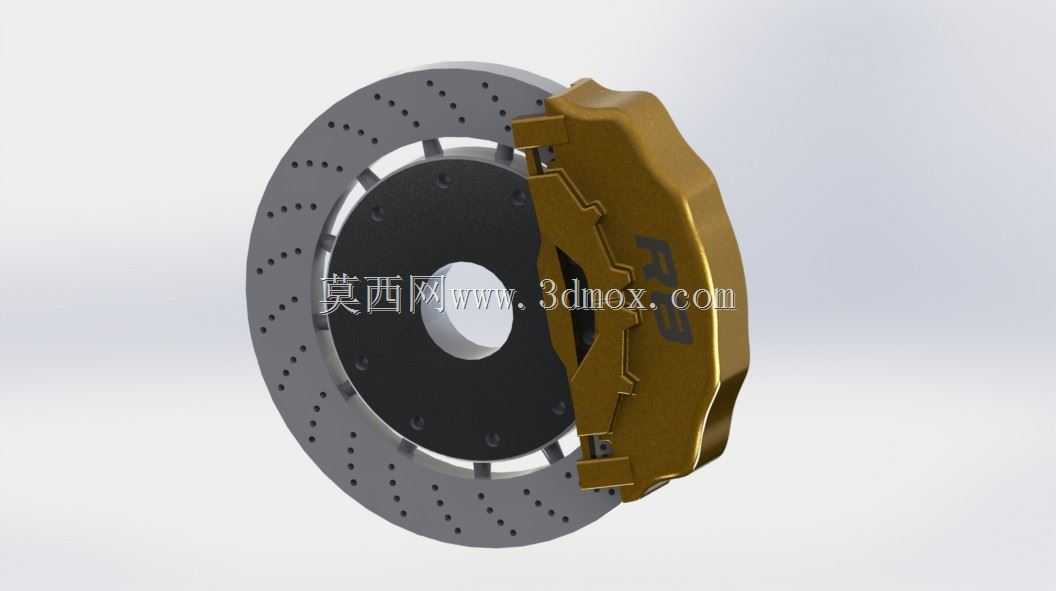

　　这套三维结构呈现的是乘用车盘式制动系统中常见的通风制动盘与固定式制动卡钳组合，建模时把制动盘、摩擦衬块、卡钳壳体、活塞腔、安装耳位以及制动盘与轮毂配合的中心孔、螺栓分布圆放在同一装配坐标下校核，能够直接用于底盘制动方案布置、运动包络检查和零部件结构理解。制动盘采用双层摩擦环加内部通风筋的结构，盘面沿圆周布置多组散热孔，孔位与通风通道相互配合，车辆行驶时气流从盘体外侧进入，经内部筋片形成的风道带走摩擦热，再从盘缘或孔道排出。相比实心盘，这种结构在连续制动、山区长下坡或赛道高频制动工况下，能够降低摩擦面温度累积，减少热衰退概率，也有利于抑制制动盘因局部温升不均产生的热变形。

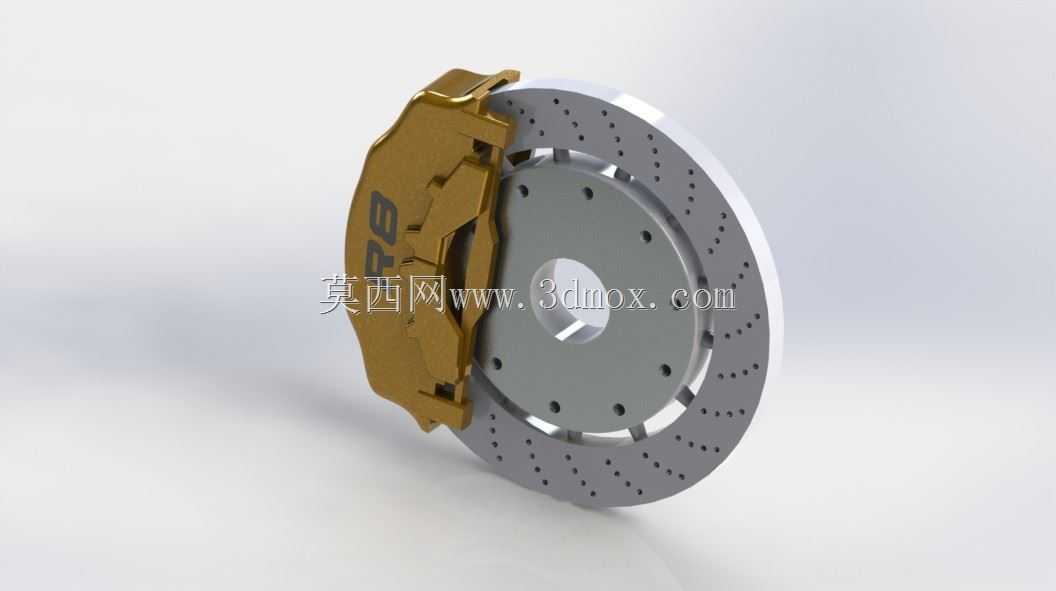

　　从实际装车场景看，该类总成位于车轮内侧，制动盘通过中心定位孔与轮毂轴头同轴配合，螺栓孔分布圆决定其与轮毂、转向节或后桥节臂的安装关系；卡钳则通过支架或本体耳位固定在转向节、桥壳或悬架连接件上。设计时不能只看制动盘本身直径，还要同时确认卡钳外轮廓与轮辋内壁、辐条、减振器、下摆臂、转向拉杆以及挡泥板之间的间隙。卡钳本体在制动时承受摩擦片反力，径向和周向都需要足够刚度，若耳位、桥位或活塞布置不合理，容易出现拖滞、偏磨、噪声或踏板感变软。模型中金色卡钳覆盖在制动盘外缘，摩擦片从两侧夹住盘面，这种空间关系正好可以用来检查卡钳开口宽度、盘厚余量、片块磨损行程以及拆装时摩擦片能否从卡钳侧向取出。

　　制动盘的功能核心是把车辆动能通过摩擦转化为热能，并由盘体快速吸收和散发。摩擦面需要保持平面度和合理的表面粗糙度，盘厚方向则要预留磨损极限。打孔盘面在排水、排粉和提高初始摩擦响应方面有明显作用，但孔边会形成应力集中，建模和加工时孔口倒角、孔距均匀性以及孔与通风筋的相对位置都需要关注。若孔位过于靠近摩擦环内外边缘，或者孔道与内部筋片交汇不合理，热循环下可能出现微裂纹。通风筋的方向、数量和高度决定散热能力与风噪水平，直筋结构制造简单、通风阻力小，曲线筋在某些旋转方向下能增强泵风效果，但会增加铸造和模具复杂度。

　　卡钳部分的设计思路围绕夹紧力、刚度和热隔离展开。多活塞对置式结构可以让摩擦片压力分布更均匀，减少片块局部磨损；活塞腔布置在盘体两侧，制动液推动活塞压向摩擦片，卡钳桥部则承担反向张紧载荷。外形上，卡钳背部需要留出排气螺塞、油管接头和放气空间，底部与盘面之间要考虑泥水、粉尘和刹车片磨屑的排出。安装边界方面，制动盘外径决定卡钳跨距和轮辋最小尺寸，盘帽高度影响轮距和轮毂轴承位置，中心孔直径与轴头定位精度相关，螺栓孔数量和分布圆则必须与具体轮毂接口一致。进行三维布置时，还应把轮胎跳动、转向极限角度和悬架压缩行程纳入检查，避免卡钳在动态工况下与轮辋或悬架件干涉。

　　在结构建模过程中，制动盘可按摩擦环、通风内腔、盘帽、中心孔、螺栓孔和散热孔分区建立，卡钳则拆分为壳体、活塞腔、摩擦片背板、摩擦材料层、安装耳和加强筋。这样处理既能表达外观，也便于后续做质量估算、热容量分析和有限元前处理。对于制动盘而言，材料通常选用灰铸铁类耐磨材料，盘体质量大、热容量高，但非簧载质量也随之增加；卡钳壳体则强调高强度和轻量化，常见方案通过加强筋提升桥部刚度，而不是单纯增加壁厚。摩擦片与盘面之间要保留合理工作间隙，间隙过小会导致拖滞和温升，间隙过大则会影响踏板行程和响应速度。

　　现场维修和装配角度也需要在模型中预留操作空间。制动盘装入轮毂后，卡钳支架定位面决定摩擦片与盘面的平行度；若支架导轨润滑不良或回位不畅，车辆会出现跑偏、片块偏磨和油耗上升。散热孔虽然能提高制动表现，但在砂石路面环境中也可能夹带颗粒，造成摩擦面拉伤，因此越野或多尘工况下还要配合防尘罩、挡泥板和片块材料选择综合评估。该模型把盘体孔阵、卡钳外形、摩擦片夹持位置和轮毂安装关系完整表达出来，适合用于汽车底盘制动系统教学、改装件匹配检查、轮内空间布置以及制动器结构原理分析。
