Konsep篮式多片摩擦离合器总成

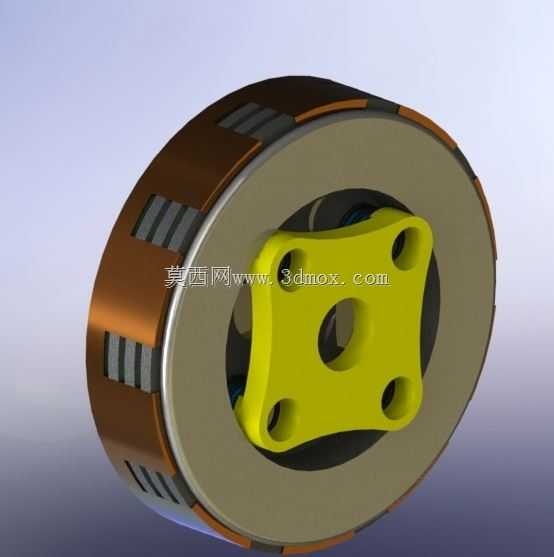

　　这套摩擦式离合器采用轴向叠片布置，将主动侧动力输入、摩擦转矩传递、从动侧动力输出、分离复位四个功能模块沿同一轴线串联排布，整体为盘状篮筐式包容结构，外部主动端带卡槽的篮式壳体将全部摩擦副、压盘、弹性元件包覆在内，既可以阻挡作业环境中的粉尘、碎屑进入摩擦工作面，也能对高速旋转的叠片组件形成径向防护，避免摩擦片受侧向磕碰出现偏摆。从实际装机场景来看，这类多片离合器常布置在小型动力设备的传动链中段，输入端对接动力源输出轴，输出端对接工作机构的传动轴，在主轴持续运转的状态下，通过轴向压紧力的加载与卸除，实现动力的接合与切断，操作人员无需关停原动机即可完成工作机构的启停切换，大幅降低频繁启停动力源带来的冲击损耗。

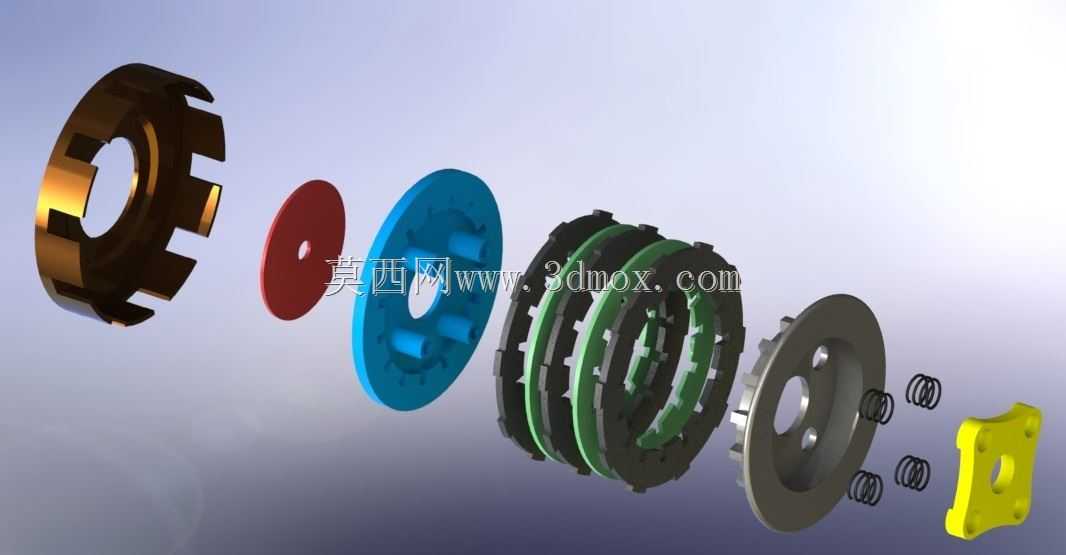

　　叠片组件由多片交替排布的主动摩擦片与从动摩擦片组成，主动片外圆带凸齿，与篮式壳体内壁的卡槽嵌合，随壳体同步旋转，从动片内孔带花键齿，与输出轴侧的从动轮毂嵌合，两组片体在自由状态下保留微小轴向间隙，动力切断时片体之间完全脱开，不会带转输出侧；当轴向压紧力作用在压盘上时，所有叠片被沿轴向压紧，片体接触面产生静摩擦力，主动侧的转矩通过多层摩擦面逐级传递到从动侧，多片结构的优势在于摩擦接触总面积远大于单片离合器，在相同径向尺寸约束下可以传递更大转矩，整体结构更紧凑。分离侧布置的圆柱螺旋弹簧沿圆周均匀分布，接合状态下弹簧被压盘压缩蓄能，当外部压紧力卸除后，弹簧弹力推动压盘回退，快速在各摩擦片之间恢复分离间隙，避免片体长期半接触出现滑磨烧损。

　　各盘类零件的中心通孔保持同轴，装配时输入轴与输出轴的同轴度需要控制在允许公差范围内，防止叠片受压不均出现局部偏磨；篮式壳体端部的卡槽既承担主动片的周向定位，也作为拆装时的受力位，维护时可沿轴向逐片抽出摩擦片检查磨损量，摩擦面磨损到阈值后可单独更换片体，无需整体报废总成。压盘与端盖的接触面做了平面度处理，保证轴向压力均匀分布在整圈摩擦面上，不会出现局部压力过大导致的片体翘曲。黄色的外侧安装支耳带固定通孔，用于将离合器壳体对接固定到设备机架的安装面上，支耳的孔位间距与机架预装孔匹配，安装时以轴线为基准找正，保证壳体与转轴的同轴度。整套结构没有复杂的液压或电控元件，依靠机械压紧与弹簧复位完成动作，在小型工程机械、园林动力设备、轻型传动台架这类需要频繁通断动力的场景中，维护门槛低，耐粉尘能力强，转矩传递冗余充足，建模时各零件的配合间隙、齿槽嵌合长度、弹簧工作行程都按照实际装配逻辑还原，可直接用于传动方案的干涉校验与选型参考。
