符合DIN711标准的推力球轴承三维设计

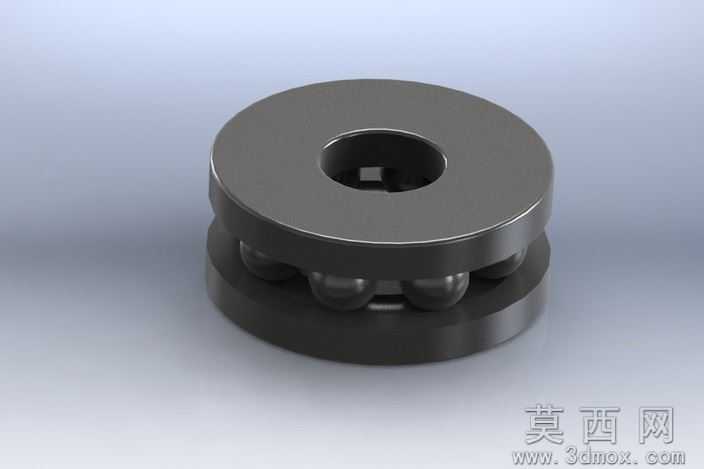

本模型为符合DIN711-512_8标准的推力球轴承，建模过程严格遵循德标推力球轴承的尺寸规范，先通过草图绘制轴承上下轴圈的截面轮廓，利用旋转凸台命令生成两个环形轴圈的基体结构，再绘制钢球的旋转截面生成单个滚动体，通过圆周阵列命令按照标准钢球排布数量完成全部滚动体的布局，保证钢球与轴圈滚道的配合间隙符合轴承装配公差要求。建模过程中对轴圈的中心安装孔、滚道圆弧面做了精准的尺寸约束，滚道曲率与钢球直径的匹配度完全参照推力球轴承的设计规范，确保模型还原真实轴承的装配关系。材质设置上，轴圈与钢球均采用高碳铬轴承钢材质，渲染时赋予金属磨砂质感，表面粗糙度设置符合工业轴承的加工表面效果，钢球部分添加轻微的金属反光属性，还原淬硬轴承钢的表面光泽，上下轴圈的端面做了平整的哑光金属处理，区分不同加工面的视觉效果。结构上完整还原推力球轴承的承载结构，上下轴圈分别对应与轴、轴承座配合的安装面，中间的钢球排布在滚道内，可承受单向轴向载荷，模型未添加多余的装饰结构，所有几何特征均服务于轴承的实际功能与装配需求。设计思路围绕工业标准件的通用化建模逻辑展开，优先保证尺寸参数的准确性，其次还原零件的装配关系与外观质感，模型可用于机械装配场景的虚拟装配演示、轴承选型的可视化展示，也可作为机械设计教学中标准件建模的参考案例，建模过程中规避了非功能性的冗余特征，保证模型几何结构简洁规整，可直接导入各类三维装配环境中使用，渲染阶段采用柔和的工业产品打光方式，突出轴承的金属质感与结构层次，清晰展现推力球轴承的分层结构与滚动体排布状态。
