这套炮塔投球装置面向六英寸橡胶球的连续发射场景,常见于机器人竞技对抗、自动投掷平台、球类发射训练机构以及高校机械创新实验平台。装置的核心目标不是单纯把球抛出,而是在有限安装空间内完成储球、供球、加速、俯仰指向和稳定承载,使发射方向能够随上部炮塔姿态变化而调整,同时保证重复动作下结构不松脱、弹道不明显偏移。

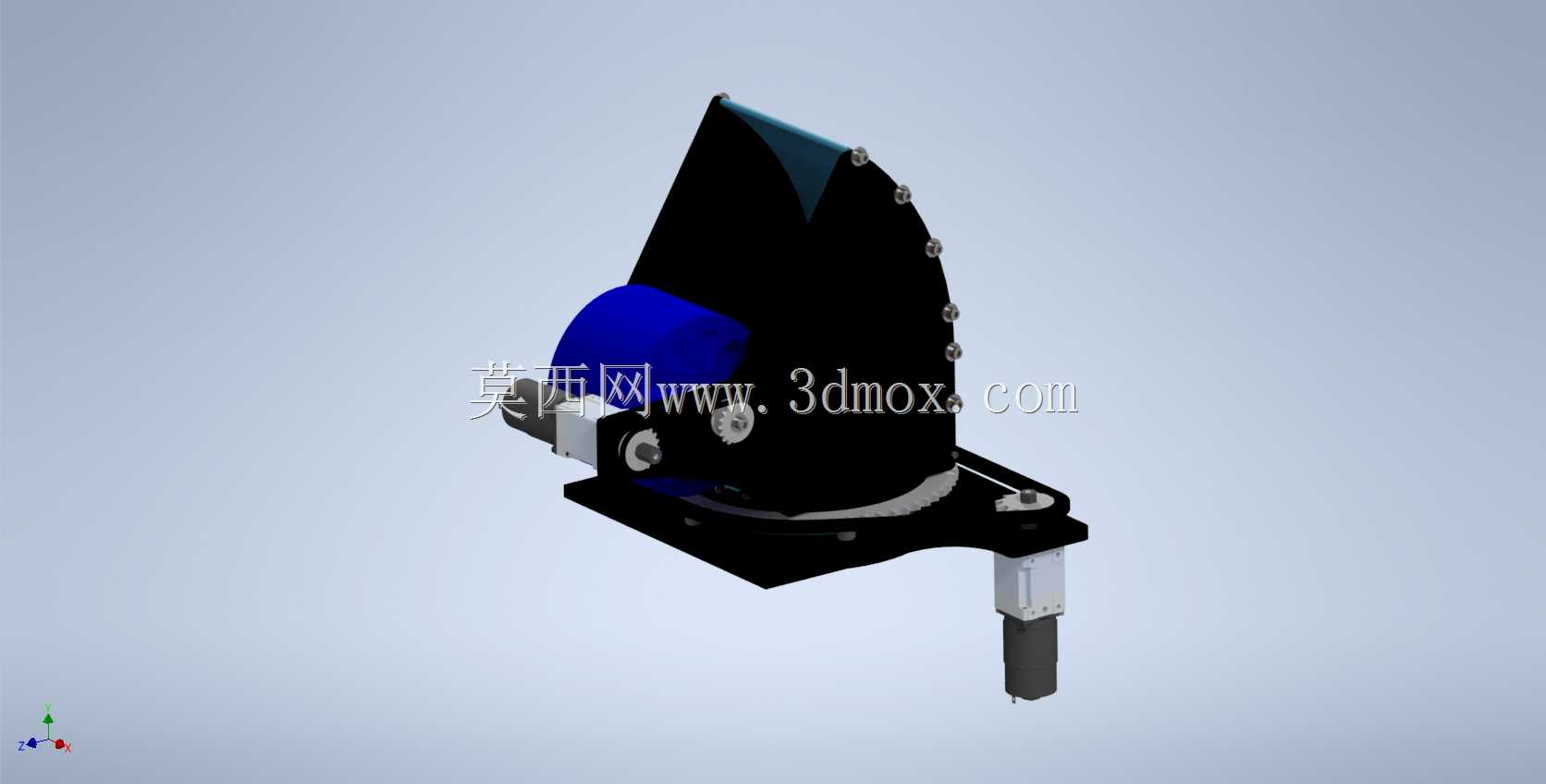

从整机布置看,发射主体采用立式炮塔形态,上部黑色护罩围合加速与导向区域,侧面蓝色构件对应驱动或张紧部分,底部通过回转支承式结构与安装底板连接。底板并非装饰件,而是承担炮塔反作用力、驱动元件重量和冲击载荷的基准面,因此在建模时需要重点保留安装孔位、支撑立板、加强轮廓以及外接执行件的连接边界。装置下方伸出的柱状元件可作为俯仰或回转轴系的安装位置,实际装配时应与机架横梁、轴承座或电机输出端保持同轴,避免单侧受力造成卡滞。
发射对象限定为直径六英寸的橡胶球,这一尺寸直接决定了通道宽度、轮系间距和护罩曲率。橡胶球表面具有弹性和摩擦,若导向通道过窄,球体在高速通过时会产生挤压变形,导致出球方向跳动;若通道过宽,则球心位置不稳定,左右偏差会被加速轮放大。设计中护罩内侧形成近似圆弧的包容面,使球体在进入加速区前被约束在固定轨迹上,同时保留足够间隙防止摩擦发热和磨损。

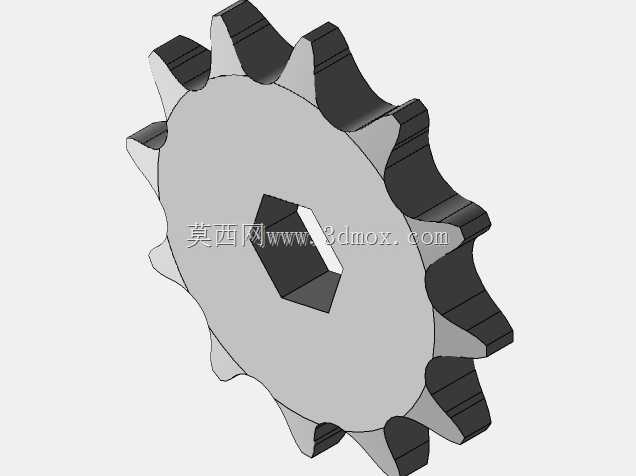

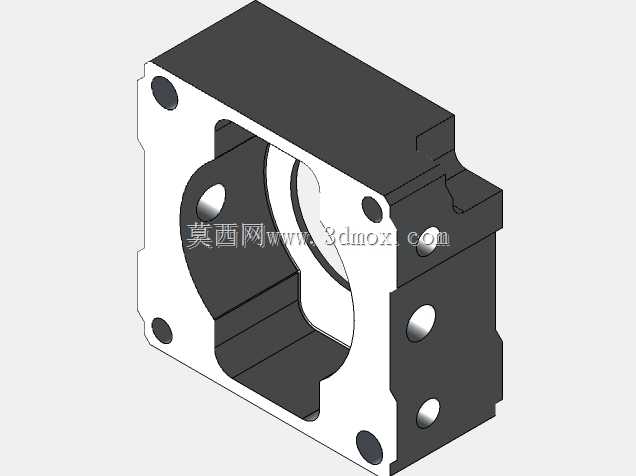

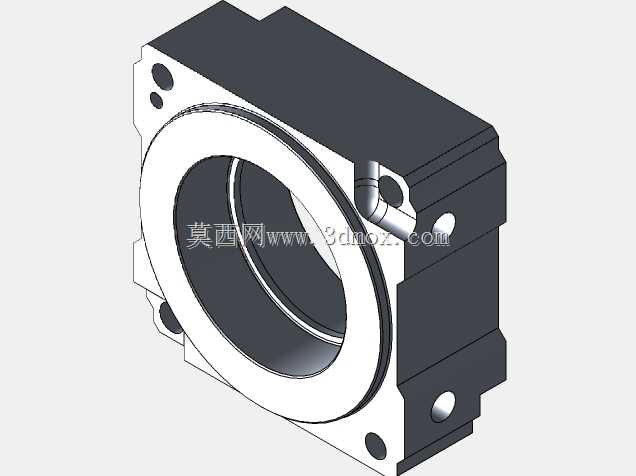

加速机构适合采用摩擦轮或轮带组合方式。球体进入两轮或轮带之间后,由接触摩擦力获得线速度,接触压力需要兼顾发射效率与球壳寿命。压力过小会出现打滑,球速不足;压力过大则增加电机负载,并使橡胶球产生明显形变。蓝色轮系区域在结构上应支持轴间距微调,便于根据橡胶球实际直径、表面硬度和磨损状态调整压紧量。轴系端部需要设置轴承定位、挡圈或锁紧结构,高速旋转时不能依赖单一螺钉承受径向力。

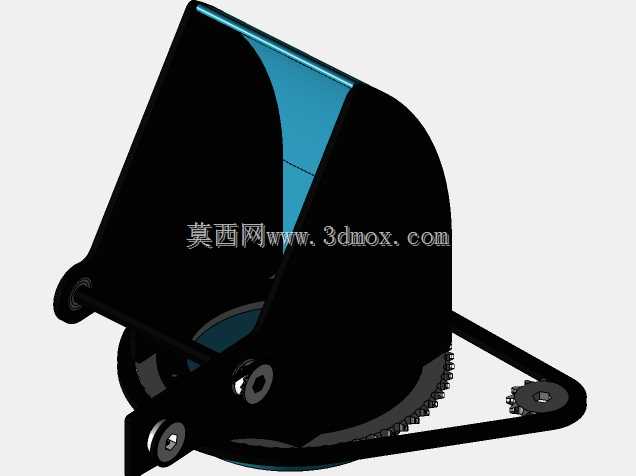

炮塔的俯仰功能决定了投射角度范围。上部发射架围绕横向轴线摆动,支架两侧的铰接点应尽量对称布置,使加速模块重心落在转轴附近。这样做的好处是驱动扭矩主要用于改变姿态,而不是长期抬升偏重结构。若重心偏离转轴,末端在高角度位置会产生回差或下坠,控制上需要更高的保持力矩。护罩外侧可见的一排紧固点反映了分片装配思路,既方便内部轮系维护,也能在撞击后单独更换侧板,而不必整体拆卸发射通道。
底部回转区域承担水平指向任务。炮塔相对于底板旋转时,支承面需要承受轴向压力、径向力和倾覆力矩。竞技机器人在快速转向、急停或发射反冲时,炮塔并不是理想静载,螺栓连接面会受到交变载荷,因此底板厚度、孔边距和加强筋走向都应按载荷传递路径设置。模型中底板延伸出的支耳和孔位可用于与车架铝型材、钢管框架或焊接底座连接,安装时不宜只固定单侧,至少应在回转中心周围形成多点约束。
在实际使用中,供球节奏与发射节奏必须匹配。球体若在加速轮入口处堆叠,会造成连续挤球;若供球滞后,则高速轮空转,下一球进入时容易被突发夹持而偏离弹道。通道入口宜设置单向限位或拨球结构,使每次只有一只球进入加速区。护罩外形除安全防护外,也起到遮挡外部杂物、防止球体从侧面脱出的作用,尤其在机器人对抗环境中,外部碰撞很难完全避免,封闭轮廓比裸露轮系更可靠。

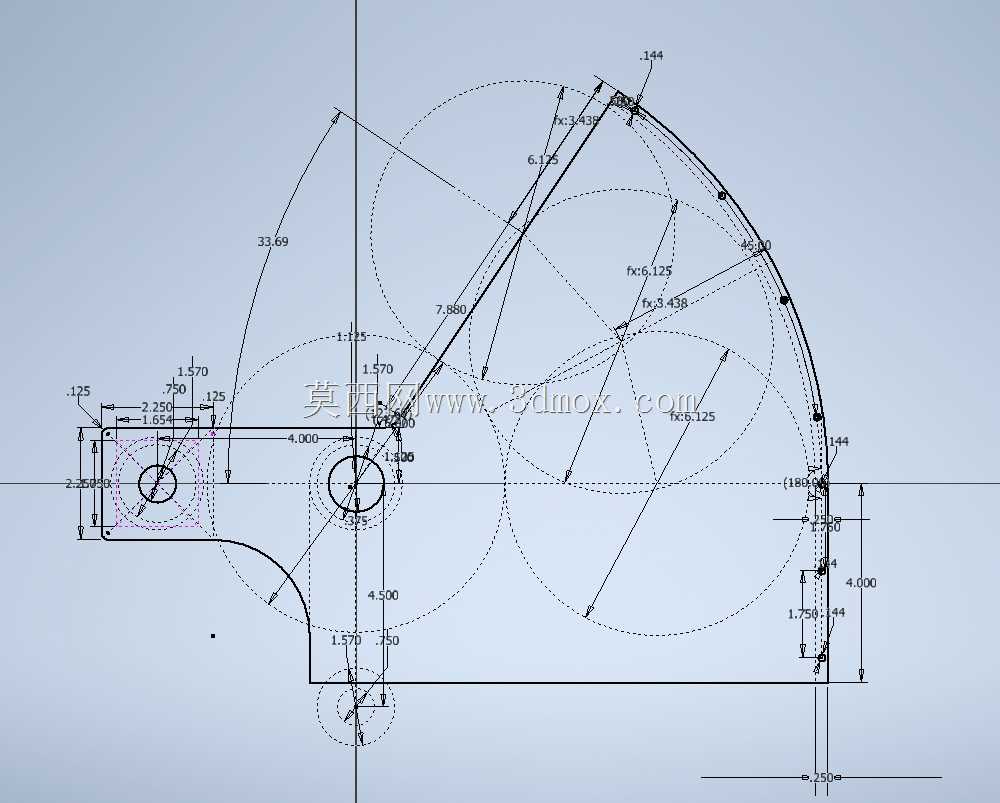

结构建模时应把装置分成发射护罩、摩擦加速组件、俯仰支架、回转底板、驱动连接端和紧固件几个层级。护罩曲面需要与六英寸球的运动包络保持安全间隙,不能只按静态球径建模;旋转轮、轴、轴承和侧板之间应保留装配公差。安装边界方面,底板孔位决定整机与载体的互换性,下方伸出元件的轴线高度决定外部电机或推杆的布置空间,上部护罩最高点和后摆极限则决定炮塔在车架上的仰角范围。
调试阶段可先低速检查球体通过轨迹,确认球心是否居中,再逐步提高轮速。若出球上飘,通常与俯仰角、接触点位置或两轮速差有关;若球路侧偏,应检查通道对中、轴系平行度和护罩内侧摩擦痕迹。该装置的价值在于将发射、指向和承载集成在紧凑炮塔内,适合需要远程抛投、自动瞄准或连续球类发射的机械系统参考。
