FRC竞赛对抗机器人磁盘骑师结构

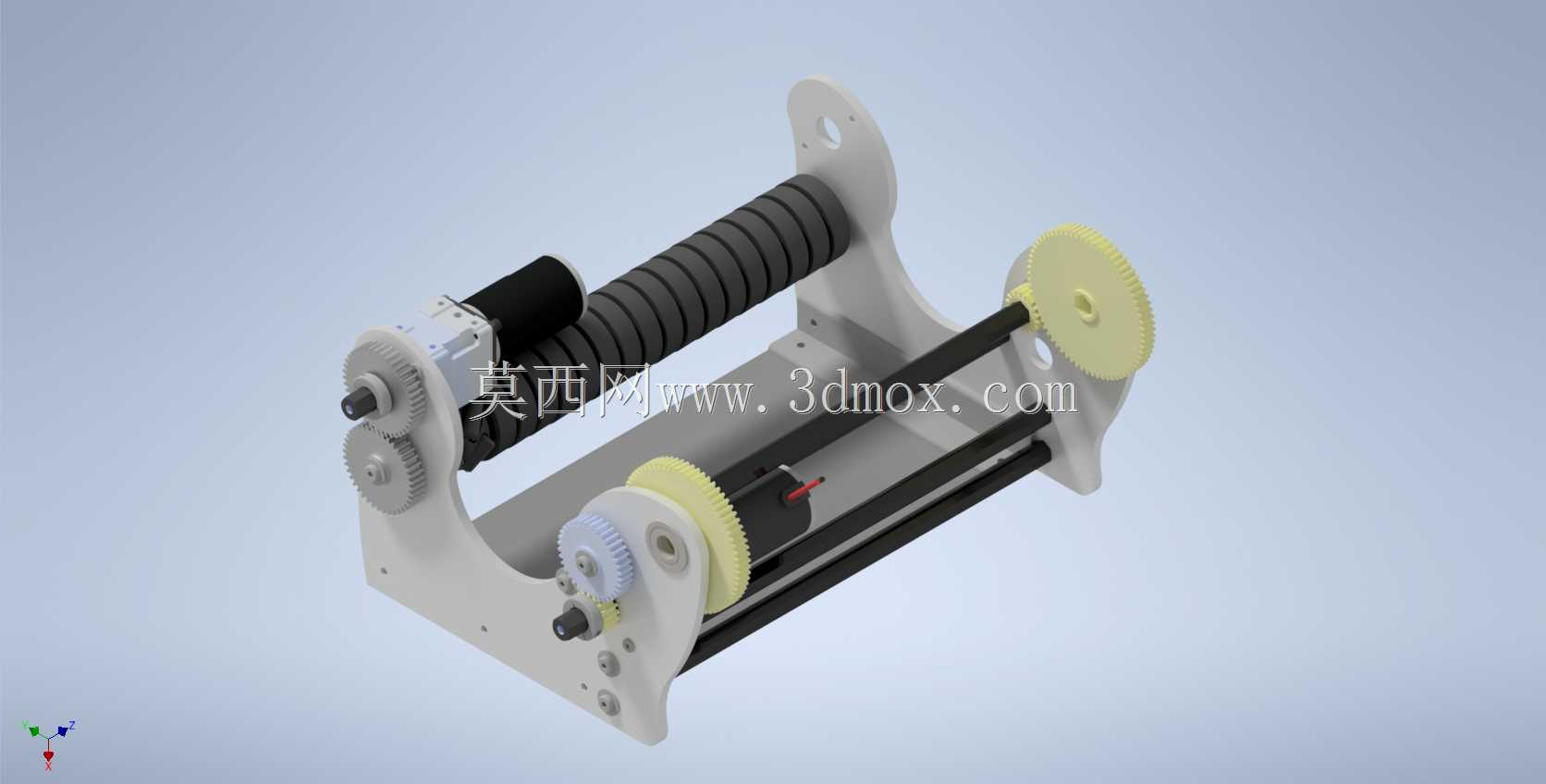

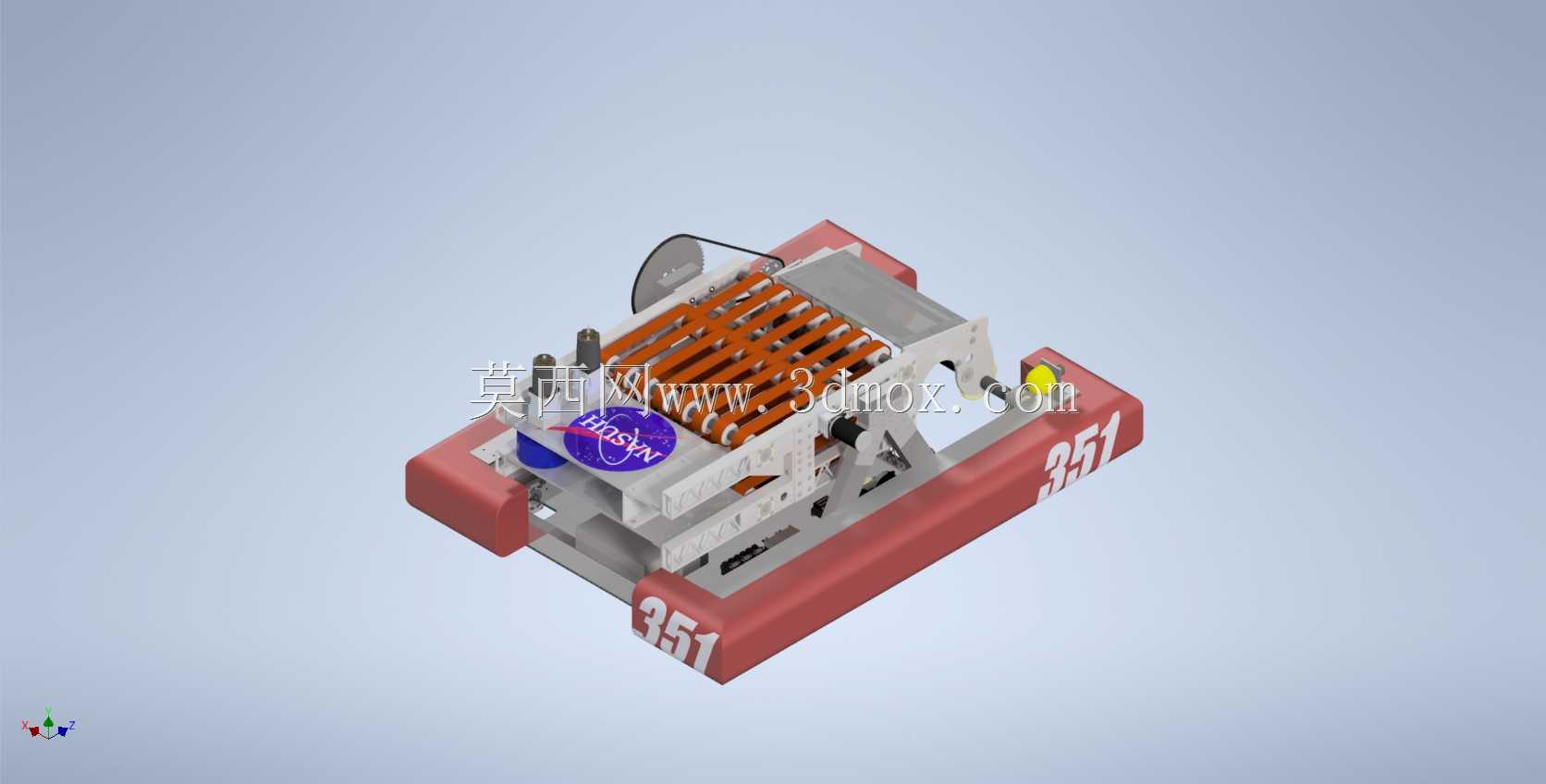

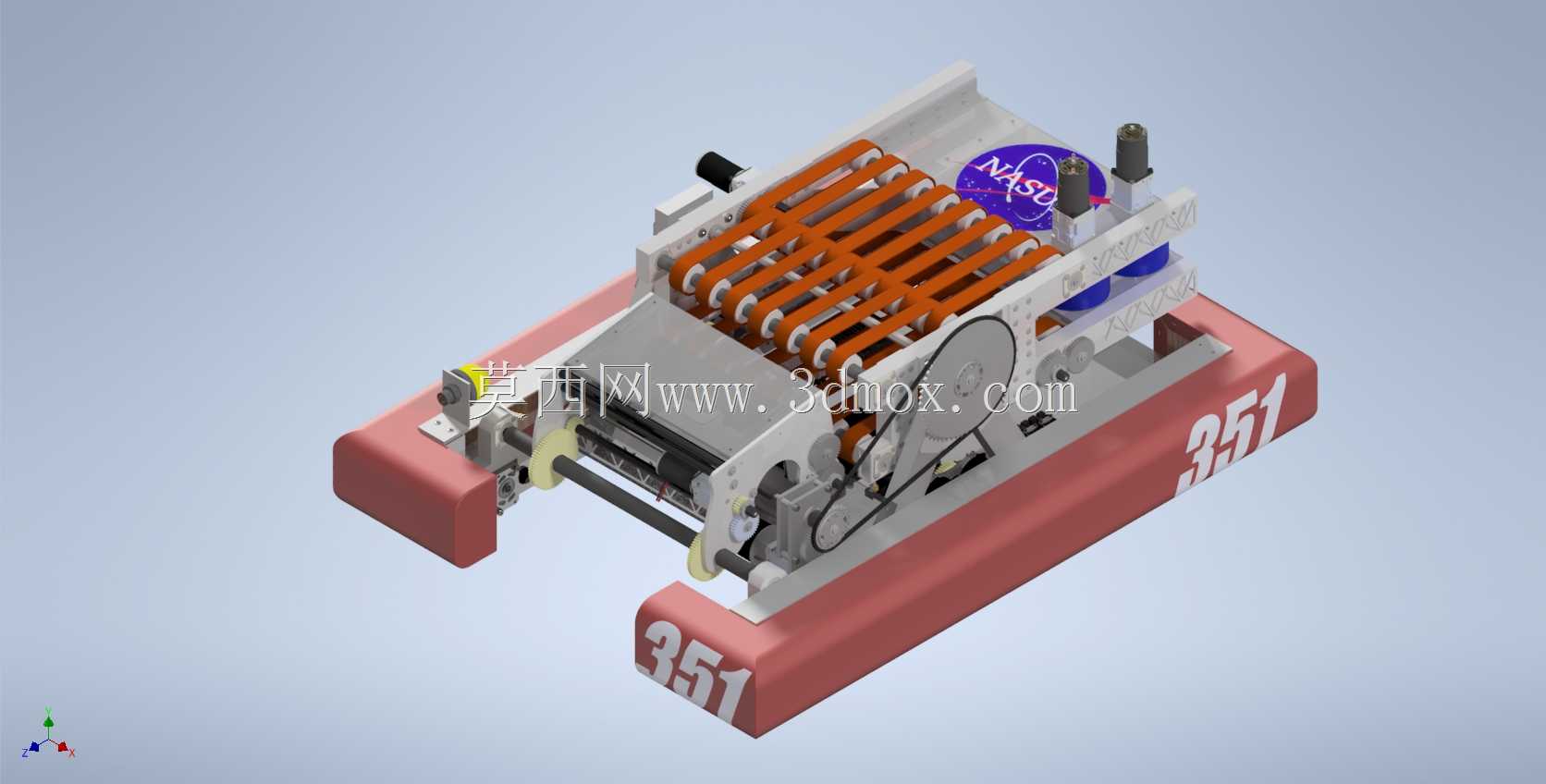

　　这套三维结构面向青少年工程对抗赛事中的场地作业需求展开，整体为一台具备自主移动、物料拾取与弹射投放能力的轮式竞赛机器人，底盘采用双侧浮置式红色防撞基座作为承载边界，基座向外延伸形成整车最宽轮廓，可在碰撞发生时优先吸收侧向冲击，保护内部传动与执行元件。底盘上层沿纵向排布多组平行橙色滚轴输送通道，滚轴之间通过同步带与张紧轮串联，由侧置驱动电机提供动力，可将赛场拾取的圆盘类物料从前端接料位连续向后提升、整理并输送至顶部发射位，通道两侧设置限位挡板，避免物料在高速行进与转向过程中滑脱。发射机构位于车体中后段，采用摩擦轮加速结构，两组大直径摩擦轮通过带传动连接高速电机，物料进入两轮间隙后被瞬间加速抛出，发射角度由上方铰接的俯仰支架调节，

　　支架两端布置阻尼缓冲件，可在复位与受撞时降低冲击载荷。车体前端配置拾取与导向组件，包含可摆动的接料铲板、导向滚轮以及限位拨杆，铲板下缘贴近地面，能够在行进过程中将地面圆盘物料铲入输送通道，拨杆则对物料姿态进行校正，保证其以正确方向进入滚轴组。动力与控制元件分层布置在底盘中部框架内，驱动电机、传动带轮、轴承座均通过折弯钣金件与铝型材框架固定，线束沿框架内侧走线并预留检修空间，顶部圆形标识件为赛事识别面板，便于视觉系统与场边裁判识别机器人身份。行走系统采用四轮布局，车轮隐藏在两侧防撞基座内侧，转向与行进由差速控制实现，底盘框架在轮组位置设置加强筋，抵消急加速、急转向带来的扭转力矩。从安装边界来看，

　　整车长宽高均按照赛事规则限定的起始尺寸约束设计，外伸的铲板与发射支架在收拢状态下不超出底盘包络，入场前可快速折叠锁定，展开后通过弹簧销定位，无需工具即可完成赛间状态切换。结构设计过程中大量采用标准件与通用型材，侧板、支架等钣金件预留阵列安装孔，可根据配重需求调整电池、电机的安装位置，传动带轮中心距通过腰形槽调节，方便现场张紧同步带。防撞基座采用中空箱型结构，内部可容纳配重块，用于调整整车重心高度与前后轴载荷分配，避免高速弹射时车体后倾。各执行模块之间采用模块化连接思路，输送滚轴组、发射摩擦轮组、前端拾取铲板均可独立拆卸，赛中出现卡料或零件损坏时，能够快速更换备用模组，减少停机调试时间。整机结构兼顾轻量化与抗冲击性，框架受力路径清晰，

　　碰撞载荷从防撞基座经斜撑梁传递至主框架，再分散到各安装点，避免局部应力集中。该装置适用于工程训练、赛事教学、机械创新实践等场景，可作为移动机器人底盘设计、带传动布局、物料输送与弹射机构开发的参考样例，帮助结构设计者理解竞赛类机器人在紧凑空间内集成行走、拾取、输送、发射多重功能的工程实现方式。
