轮侧减速管链外置轮端驱动总成

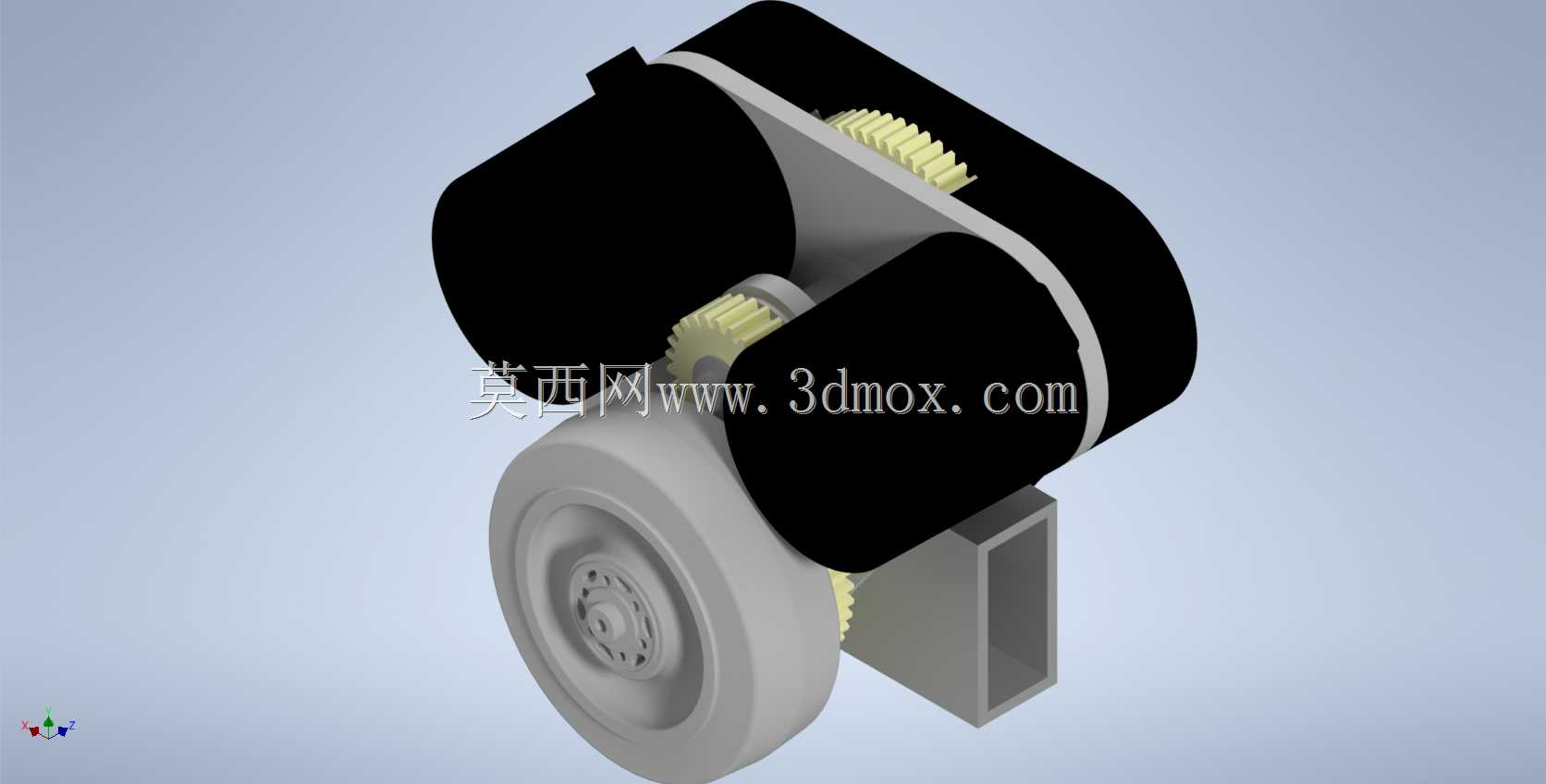

　　这套轮端驱动结构在移动机器人底盘、重载AGV、小型巡检平台以及轮式作业辅机的改造项目里比较常见，它把减速、传动、轮体安装和车架连接集中在车轮侧，不再依赖传统底盘中央差速器或者长传动轴来分配动力。现场布置时，驱动单元可以直接贴在车架纵梁或轮组支架旁，轮轴中心线与车体接地平面的高度需要按轮径校核，箱体上方两个黑色护罩之间留出链轮啮合和链条张紧的检修空间，侧面方形空心支腿用于和车架承载梁对接，安装面的孔位要避开内部齿轮啮合区，螺栓拧紧后不能与旋转轮辋、张紧链片发生干涉。

　　从实际用途看，该结构承担电机输出后的一级或多级降速增扭，同时通过管内链条把动力传递到车轮侧，适合空间紧凑、轮端载荷较大、又希望减少外露传动件的行走机构。车轮采用带轮毂加强筋的实心轮样式，轮缘宽度和接地直径决定整机承载与越障能力；建模时轮毂中心的轴承位、轮轴配合段和端盖止口需要同轴布置，避免轮体转动时出现偏摆。齿轮箱内部的小齿轮与大齿圈按减速关系排布，齿宽、中心距和箱体壁厚要围绕输出扭矩匹配，齿侧间隙不能过小，防止装配误差带来卡滞，也不能过大，否则换向时冲击明显。

　　设计思路上，这种外置轮端方案优先解决的是底盘内部空间不足的问题。动力件和减速件靠近车轮布置，可缩短传动链，减少长轴带来的挠度和支撑点；管内链条则把链条运行区域约束在封闭或半封闭路径内，既能降低杂物卷入风险，也让外观更规整。两个黑色护罩覆盖高速和啮合区域，护罩边缘与齿轮、链条之间要保留均匀安全间隙，拆装时应能单独取下，而不必拆卸整个轮体。方形安装支腿不是简单装饰件，它承受驱动反力、起步扭矩和侧向轮载，截面高度、壁厚以及与箱体过渡圆角都要按焊接或装配受力来处理；若用于焊接车架，支腿端面应预留加工基准，若用于螺栓连接，则需要增加垫板分散压应力。

　　外形边界方面，轮体直径决定底盘离地高度，箱体最高点不能侵入车体载货平台，护罩外侧宽度要小于车架允许的轮组包络，链条管路段在转弯和悬架微动时也要保持固定曲率。轮端附近若配置传感器、线缆或制动管路，应沿支腿背面走线，避免贴在旋转轮辋外侧。维护场景下，检查链条张紧度、齿轮润滑和轮轴轴承是主要工作，因此模型中护罩、轮体、支腿三者的拆分关系要清晰，紧固件位置应留出扳手空间。对于结构工程师而言，这类总成建模的重点不在单件外观，而在运动包络、承载传递路径和安装基准是否闭合：扭矩从齿轮副进入链轮链条，再传到轮毂和车轮，反力通过轮轴、箱体、支腿回到车架，任何一个配合面错位都会导致噪声、漏油、链条跳齿或轮端偏磨。落地设计时还需结合整车重量、单轮载荷、最高行走速度和制动方式复核轴径、键连接、轴承寿命及张紧结构，使轮端驱动在紧凑空间内稳定输出牵引力。
