这套立式舵轮转向模组主要用于AGV、潜伏式搬运车、复合移动机器人以及重载巡检平台的底盘布置。现场选型时,它通常作为整车的主动行走与回转执行单元使用:轮体承担承载和牵引,上方两组动力部件分别对应行走驱动与转向驱动,中间通过齿轮、轴承和安装板把扭矩传递到轮架,使设备能够在狭窄通道内完成直行、斜行、原地回转以及小半径转弯。

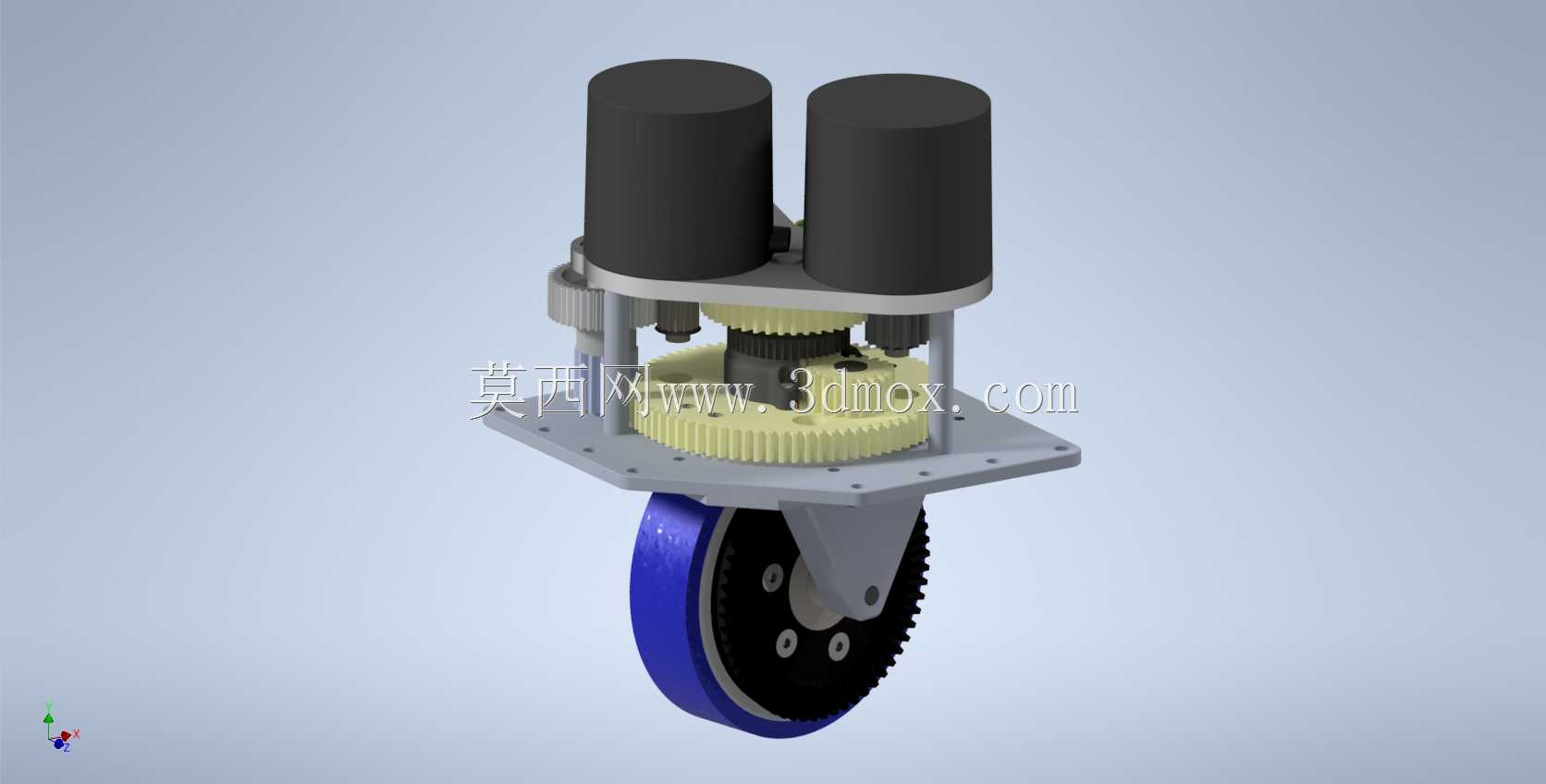

从结构布置看,模组采用上部动力、下部轮体的立式方案。两只圆柱形驱动与减速部件固定在顶部安装板上,输出端向下接入齿轮传动链;大齿盘围绕回转中心布置,小齿轮与其啮合,转向动作通过减速后带动轮架旋转。行走动力则经齿轮组传递到轮轴,驱动蓝色包胶轮转动。这样的布置把转向和行走两条动力链在高度方向上叠放,底盘平面占用相对集中,适合在车体框架中部预留一个矩形安装口进行嵌入。

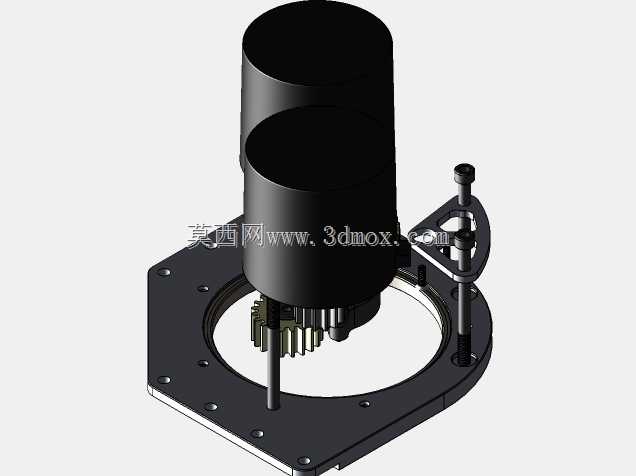

安装边界需要重点关注顶部法兰板、轮体回转半径和下方离地间隙。顶部平板承担整机固定作用,板上预留的螺栓孔用于与车架承载梁连接;设计车架时不能只按轮子外径留孔,还要给齿盘、轮架和转向限位留出旋转包络空间。轮体绕竖直轴线转动时,轮胎外侧、轮架支耳和齿轮护罩都会形成扫掠区域,若周边布置电池、电控盒或支撑梁,应按最大转角检查干涉。下部轮体突出于安装板下方,车架纵梁需要抬高或局部开缺口,避免车辆经过坡道、接缝或升降机构动作时发生磕碰。
轮体采用包胶驱动轮形式,蓝色轮面适合在环氧地坪、聚氨酯路面或室内工厂通道上运行。橡胶类外圈可以降低金属轮对地面的冲击噪声,也能提高牵引附着能力;轮毂内侧保留轴承安装位和连接螺栓,轮轴受力通过两侧叉架传递到上方回转支承。实际维护时,轮胎磨损属于常见更换项,结构上应保证轮轴、挡圈和侧板具有可拆卸空间,不必将整个舵轮从车体上完全割离。
传动设计的关键在于两级功能解耦。行走回路追求低速大扭矩,保证AGV在满载启动和爬坡时不打滑;转向回路追求角度控制和定位刚度,齿轮啮合间隙会直接影响航向重复精度。图中大齿盘直径明显大于驱动小齿轮,这种大减速比布局有利于降低转向电机负载,同时提高轮架保持角度的能力。齿轮区域若在粉尘较多的仓储现场使用,应在样机阶段补充护罩或毛刷密封,防止碎屑进入齿面;在洁净车间使用时,则可保留较开放的结构,以便观察润滑和啮合状态。
从工程应用看,这类舵轮常见于单轮差动、双舵轮协同以及多舵轮全向车。单轮配合随动轮时,控制逻辑简单,适合轻载牵引;两台舵轮前后布置时,可通过速度和转角耦合实现车体横移、斜行和急转弯;四舵轮平台则对每个模组的回转零位、角度反馈和轮径一致性要求更高。结构建模时,除了装配本体,还应把整车极限姿态下的轮胎接地点、回转中心、安装板顶面和电机维护空间一并表达,方便电气人员布置线缆,也方便工艺人员核对顶升架、货架腿和车体包覆件之间的距离。
整体而言,该模组把驱动电机、减速齿轮、转向齿盘、承重轮和安装法兰集成在一个紧凑单元内,结构思路清晰,适合移动机器人底盘模块化选型与二次设计。
