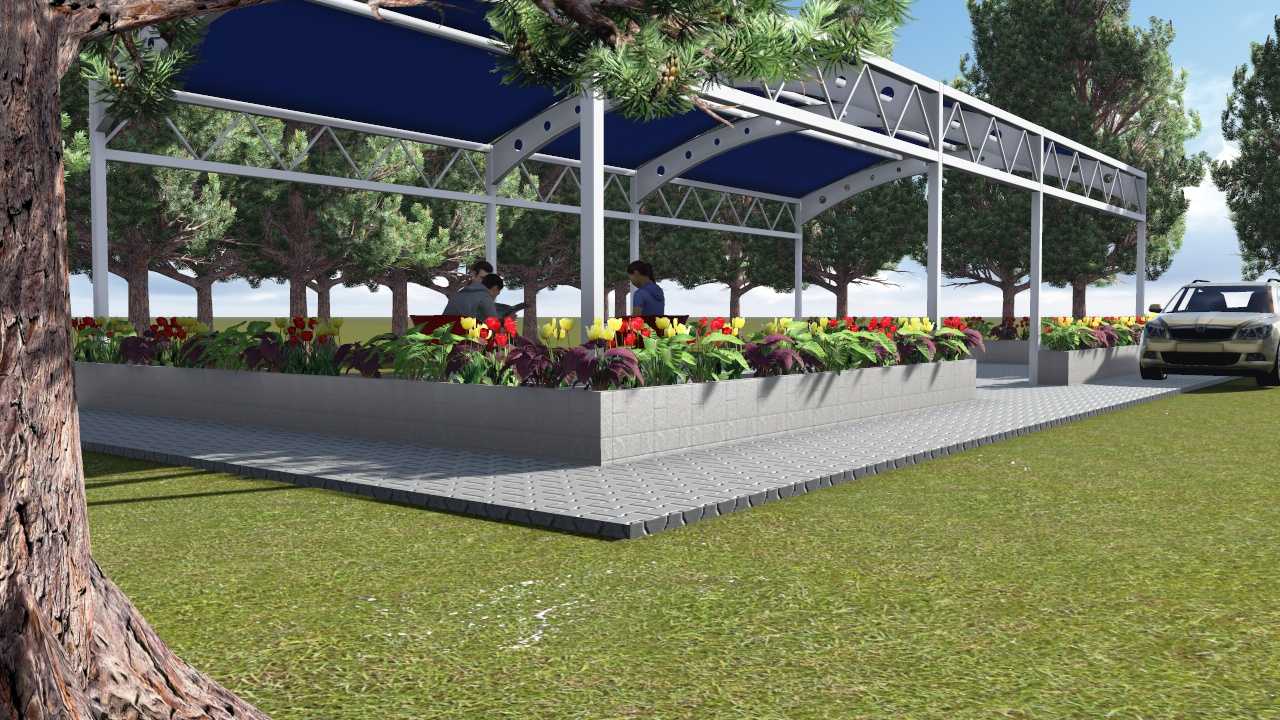

户外钢结构茶花景观廊架结构设计

　　这套钢结构景观构件的建模工作，最初是从社区公共休憩区的遮阳避雨需求切入的，整体采用型钢拼接的框架式受力体系，没有冗余的装饰性包覆，所有杆件的排布都同时兼顾承载能力、现场安装便利性与后期维护的可达性。先从安装边界说起，整套廊架的落地支撑点位提前在三维环境中完成了坐标校核，底部立柱的预埋板尺寸、地脚螺栓孔间距都和常规户外硬质铺装的施工预留标准对齐，立柱底端和硬化地面之间预留了调平垫片的安装空间，不需要现场对杆件做二次切割修配，哪怕是场地存在小幅坡度，也可以通过底部调节件完成整体水平度校准，不会出现框架扭曲、连接孔错位的问题。

　　从实际使用场景来看，这类钢结构廊架既可以布置在城市公园的步道旁，给过往行人提供临时停留、遮避日晒小雨的空间，也可以设置在产业园区的室外休息区、商业街区的外摆区域，甚至在乡村文旅的观景节点、住宅小区的中庭绿化区域都能适配。框架顶部的檩条排布间距经过受力验算，既可以直接铺设透光耐力板、防腐木面板作为顶面围护，也可以在杆件预留的挂载点位上悬挂爬藤植物支架，让茶花、藤本月季这类攀援绿植沿着杆件自然生长，最终形成绿植覆盖的自然景观遮荫效果，这也是这套构件命名关联茶花的核心设计初衷——不是做成冰冷的工业金属架子，而是给绿植生长提供稳定的支撑骨架，随着植物生长逐步和周边景观融为一体。

　　设计思路上没有采用复杂的异形曲面结构，全部主受力构件选用标准热轧型钢，材料采购成本可控，工厂下料、坡口焊接、防腐涂装的工序都可以在车间内批量完成，现场只需要通过高强螺栓完成拼接，不需要在户外做大量动火焊接作业，既降低了现场施工的安全风险，也大幅缩短了安装周期。主立柱采用箱型截面，抗侧向风载的能力远优于同重量的开口型材，在沿海阵风较大的区域使用时，只需要适当加大预埋基础的浇筑尺寸，就能满足抗风倾覆的设计要求；顶部的横梁采用H型钢，抗弯模量充足，即使顶面挂满绿植、或者遭遇短时积雪荷载，也不会出现明显的下挠变形。

　　杆件之间的连接节点全部做了三维干涉检查，螺栓安装的操作空间提前预留，工人用常规扭矩扳手就能完成所有紧固件的锁紧，不会出现节点位置扳手无法就位的情况。所有金属构件的外表面防腐处理按照户外长期使用的工况设计，底层做喷砂除锈，中间层涂刷富锌防锈漆，面层可以根据周边景观的配色需求调整面漆颜色，既可以做深灰、炭黑的工业风质感，也可以做白色、木色的柔和饰面，和不同的周边环境风格匹配。

　　框架的横向跨度在建模时做了参数化预留，如果实际项目需要更大的通行净空，只需要调整横梁的截面规格、增加中间支撑立柱的点位，就能快速衍生出不同宽度、不同长度的廊架变体，不需要重新从零搭建整体模型。杆件上预留的小型挂载孔位，除了固定爬藤网之外，还可以兼容安装庭院灯、监控摄像头、指示标牌、户外喷雾降温管线这些附属设施，不需要后期在型钢上额外钻孔破坏防腐层。从长期运维的角度，所有连接节点都处于人员可触及的高度，定期检查螺栓紧固状态、漆面破损情况的时候，不需要搭建大型登高设备，日常维护成本很低；如果后期需要调整布局或者搬迁，整套框架可以拆解成单根杆件，转运到新的场地后重新拼装，材料可以重复利用，不会像混凝土现浇廊架那样拆除后产生大量建筑垃圾。

　　模型搭建过程中把每根型钢的截面规格、角部切角、加劲肋的焊接位置都做了1:1还原，连节点处的螺栓垫片、螺母厚度都没有省略，结构工程师可以直接在这个模型基础上提取杆件下料清单、统计焊缝长度，施工人员也能通过三维视图清晰理解不同杆件的拼接顺序，避免现场装反、装错位置的问题。框架底部的立柱和预埋板之间加设了三角加劲肋，把立柱传递的竖向荷载、水平风荷载均匀分散到整块预埋板上，避免局部应力集中导致焊缝开裂。顶部檩条和主横梁的连接采用角件固定，安装误差容忍度高，即使车间下料存在毫米级的长度误差，也能通过连接孔的间隙完成适配，不会出现强行组装产生的结构内应力。
