商用移动式不锈钢户外烧烤炉结构设计

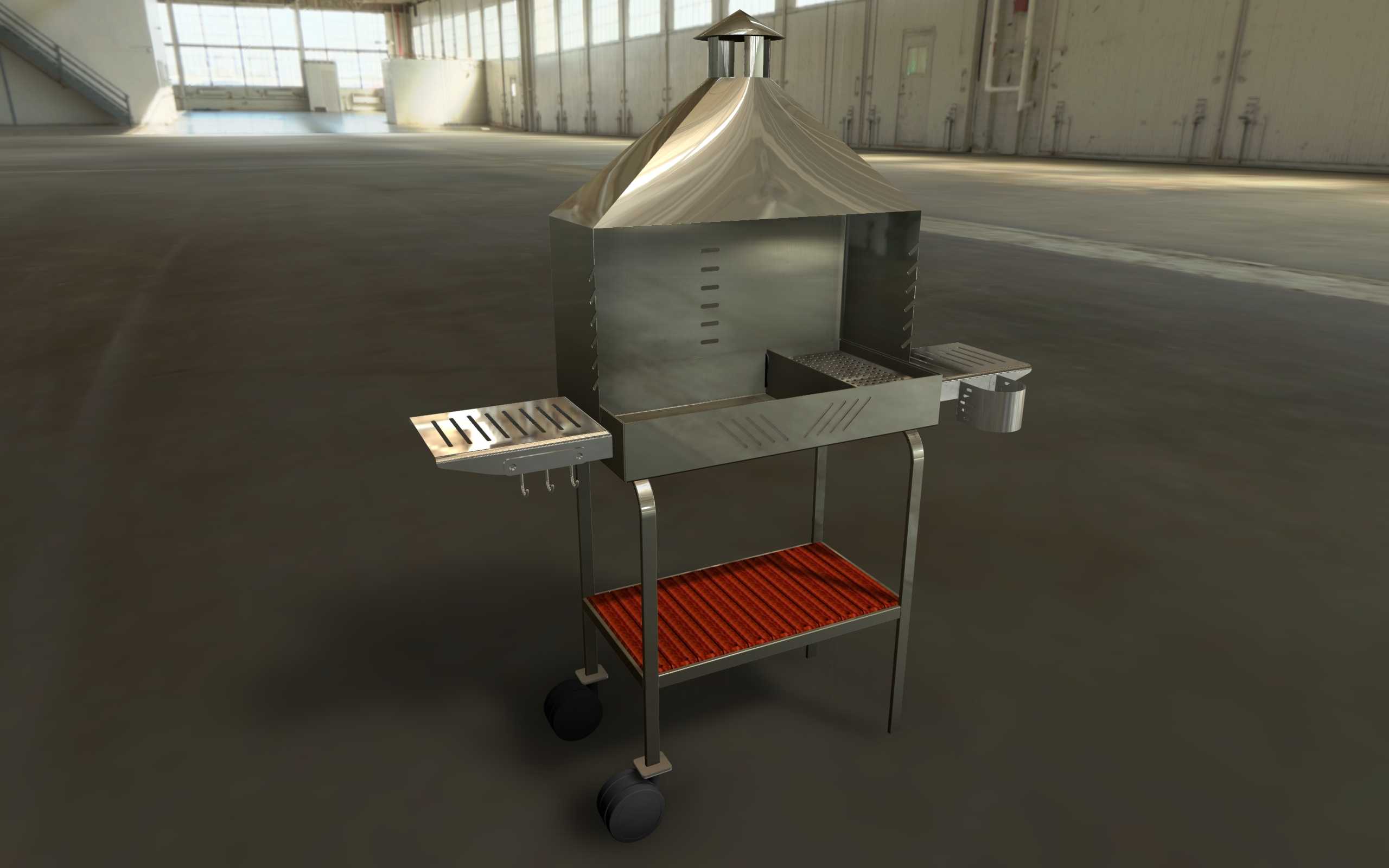

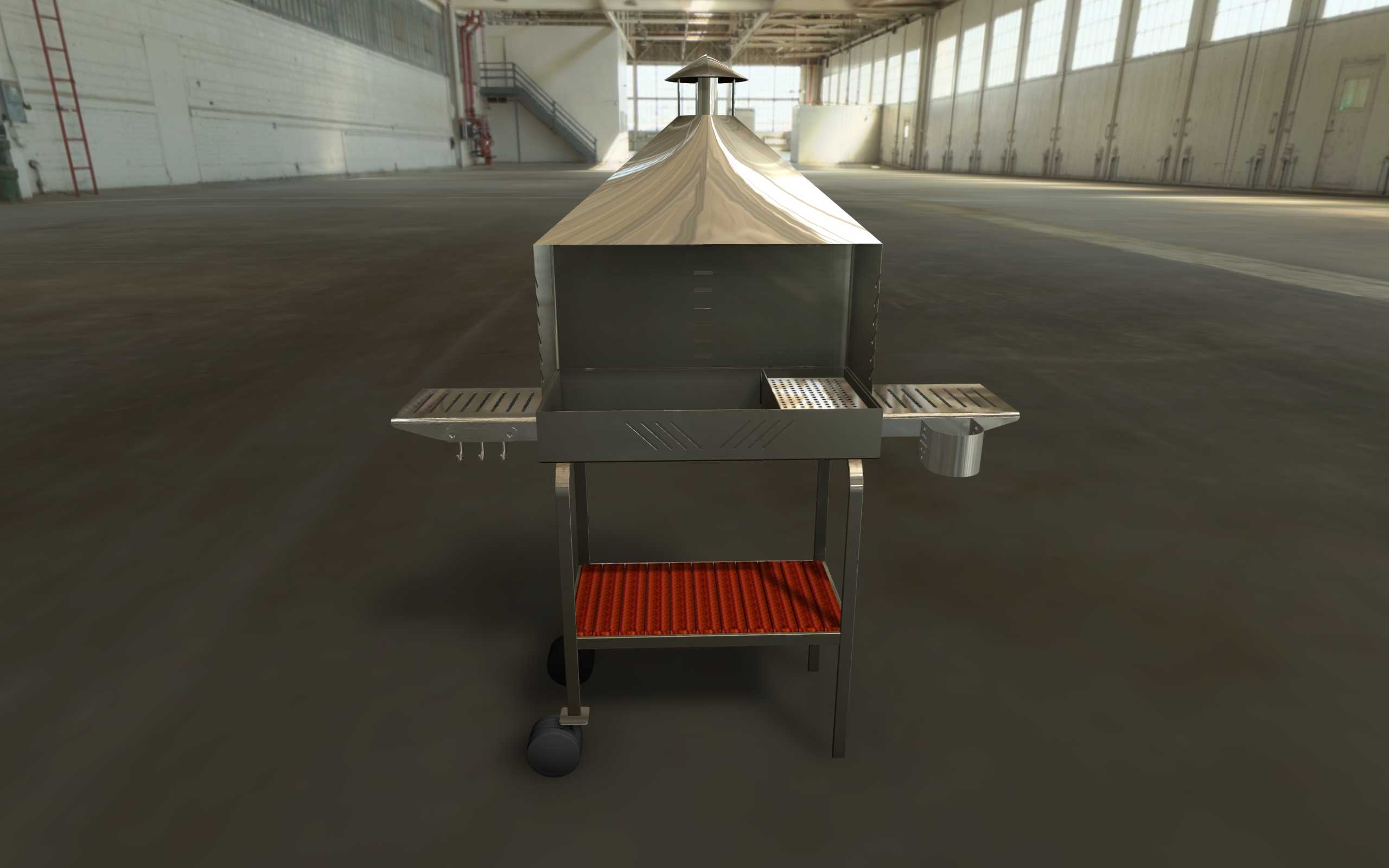

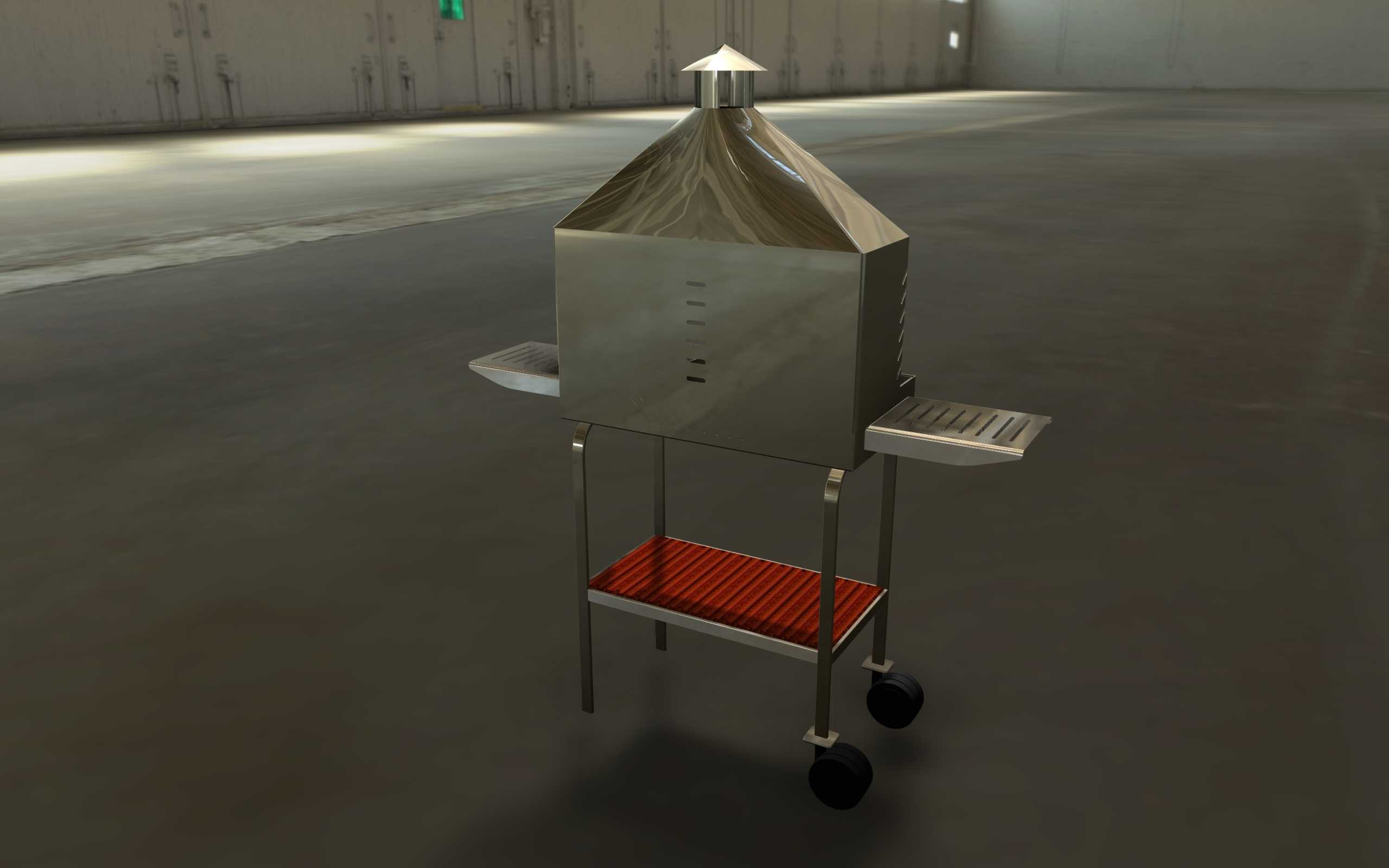

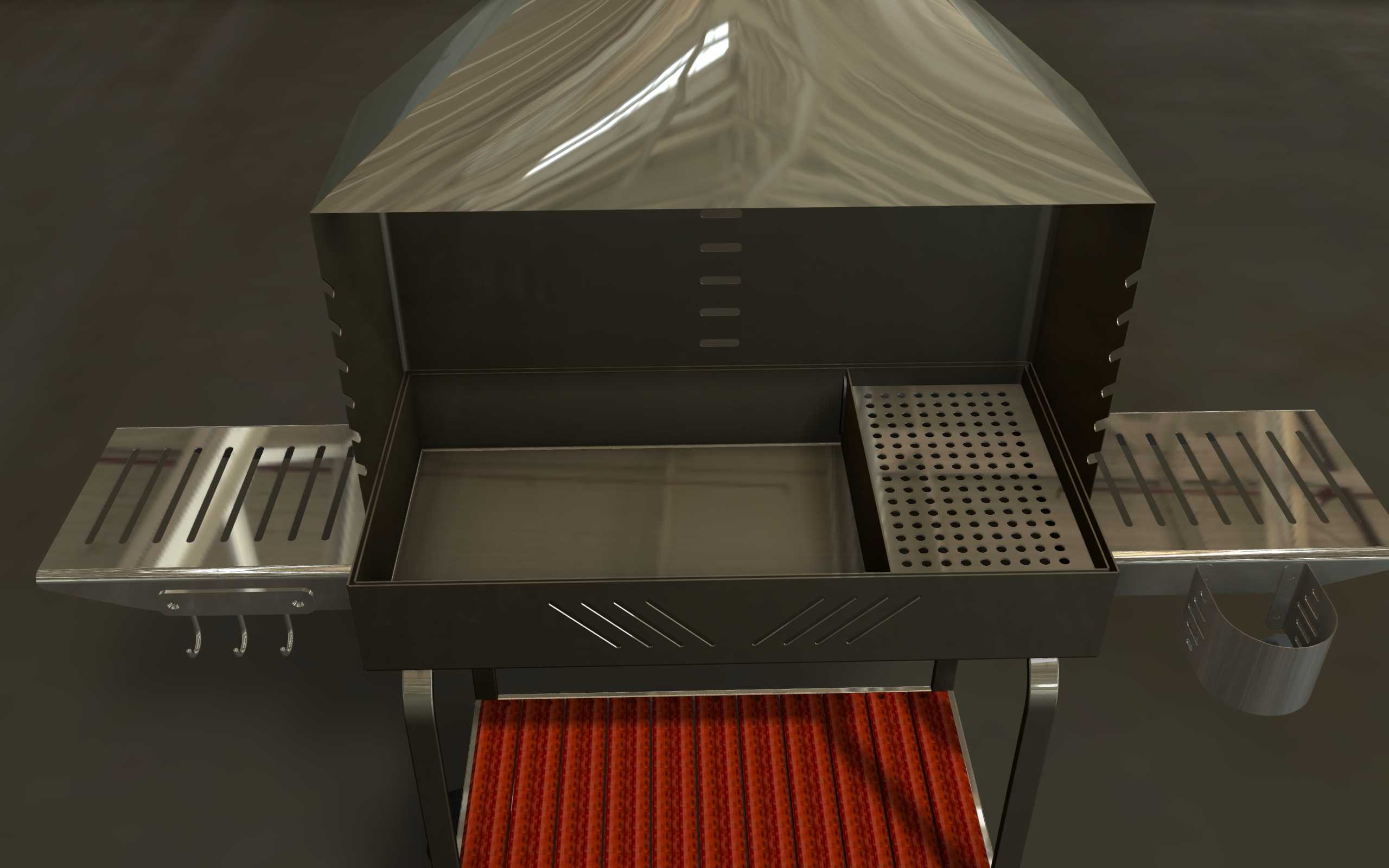

　　这套烧烤设备采用带轮推车式整体布局，主体炉身以不锈钢板材折弯焊接成型，长条形炉膛上方设置贯通式排烟罩，排烟罩沿炉体长度方向延伸并在顶部收束形成导烟通道，可将烤制过程产生的油烟向指定方向引导排出，减少操作区域油烟弥散。炉体正面为开放式炭烤腔，腔体内可铺设炭网与烤网，两侧伸出的置物台采用格栅式板面，一侧为平整沥水置物板，另一侧为带漏孔的沥油格栅，侧边还挂载小型金属接料桶，可放置烧烤工具、调料或承接滴落的油污。炉体下部设置红色栅格置物层，用于存放木炭、烤盘、夹具等耗材与工具，四根立式支腿将炉身抬升至符合人体站立操作的高度，支腿底部配置脚轮，其中两个为带刹车的万向轮，两个为定向轮，既可以在夜市摊位、户外营地、餐饮店外摆区灵活推移换位，驻车后踩下刹车即可锁定位置，避免使用过程中炉体滑移。

　　从结构设计角度看，炉身外壳采用薄板折弯加内部加强筋的方式控制整体重量，炉膛内壁与外壳之间预留空气隔热层，降低外壁温升，减少操作人员触碰烫伤风险，同时减少热量向下方置物层辐射，避免存放的木炭、纸品受高温烘烤。排烟罩的锥面过渡采用多段板件拼焊，棱线顺直，罩体宽度完全覆盖烤网正上方区域，保证热烟气上升后可被罩体有效捕获，罩体顶部的接口可外接排烟管道或直接在开放空间自然排烟，适配露天大排档、商业美食街、露营基地等不同使用场景。两侧置物台通过支杆与炉身侧壁连接，承载面与炉口保持适当高差，取放食材、翻烤操作时无需大幅弯腰，台面前缘做卷边处理，消除薄板锐边，搬运和清洁时不易划伤手部。

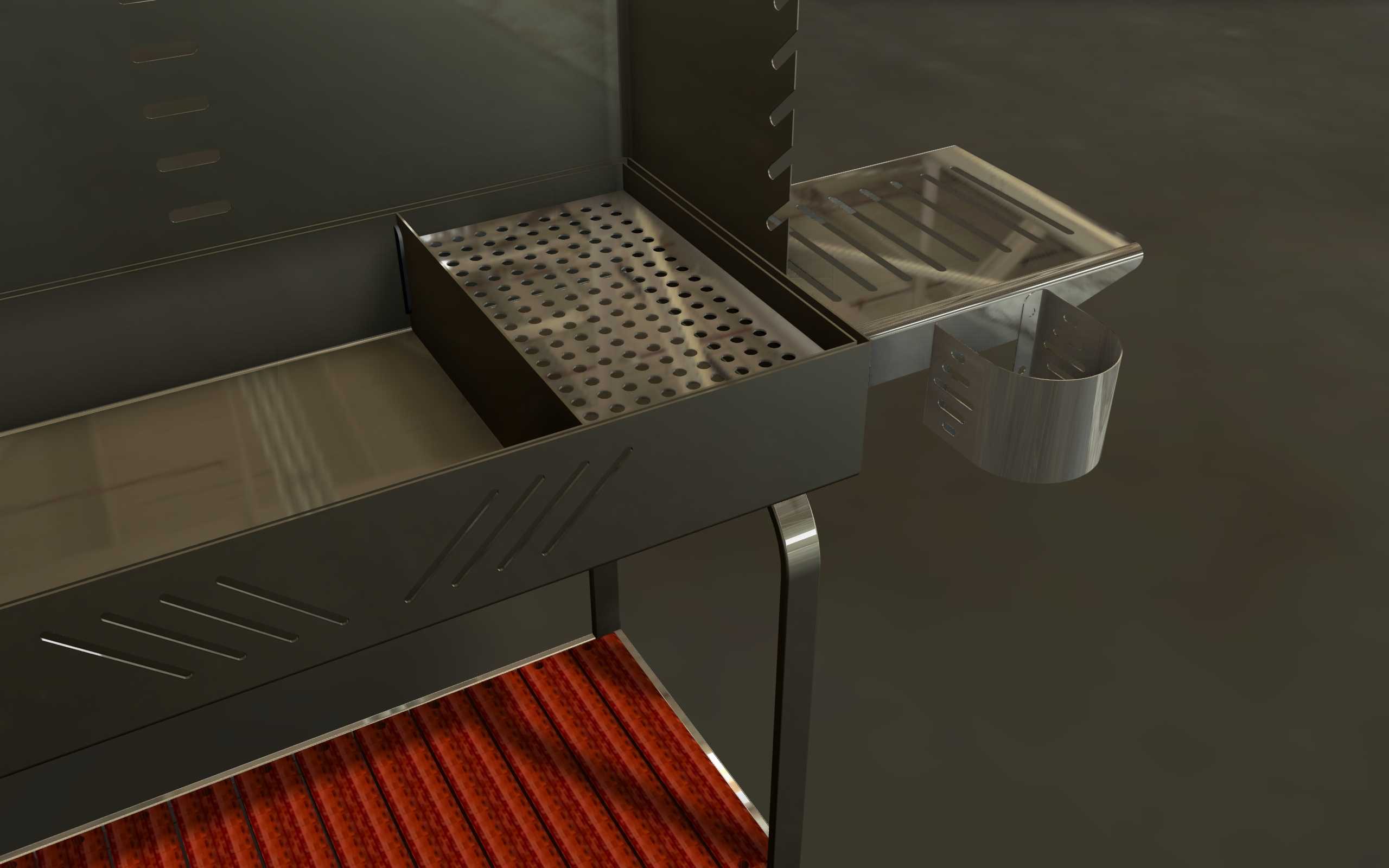

　　建模过程中需重点控制炉体长度方向的装配基准：炉膛、排烟罩、下部置物层三者的中心线需保持重合，避免焊接后出现罩体偏置、支腿受力不均的问题。脚轮安装座在支腿底端采用焊接连接板加固，连接板上预留螺栓孔，脚轮通过螺栓锁紧，后期磨损后可单独更换，无需整体切割返修。烤网与炭网设计为可抽拉结构，日常清理炭灰、擦拭炉膛时可直接取出，格栅间隙兼顾通风供氧与防止炭块掉落，进风风量可通过炉膛侧边的调风开口调节，以此控制炭火燃烧强度。接油桶挂耳设置在炉侧立柱上，桶口对准沥油格栅下方，油污沿格栅导流后直接落入桶内，避免油污滴落到地面形成清洁隐患。

　　设备的安装边界需结合使用场地核算：整机长度包含两侧外伸置物台，推移时需保证通行通道宽度大于炉体总宽，排烟罩顶部为整机最高点，室内临时使用时需核对上方吊顶或遮阳棚的净空高度，避免罩体触碰障碍物。炉体就位后需调整脚轮使四个支撑点均匀着地，防止栅格置物层放置重物后出现机身倾斜。整体材质选用不锈钢适配户外高湿、多油烟的使用环境，板材表面做拉丝处理，油污附着后可直接用湿布擦拭，红色置物层采用镂空栅条，既减轻自重，又可让洒落的炭灰、碎屑直接漏下，便于日常清扫。该结构兼顾移动灵活性、操作便利性与清洁维护需求，可作为户外餐饮烤制作业的专用配套设备，也可为同类商用烧烤台的改型设计提供结构参考。
