一体成型便携直柄户外刀具结构

　　该刀具结构采用一体式金属本体设计，刀身与手柄由同一块板材经轮廓加工成型，没有传统刀具中刀柄贴片、铆钉、衬片等装配环节，整体受力路径连续，适合小尺寸随身切削工具的结构验证与加工演示。从使用场景看，这类刀具主要面向户外开包装、裁切绳索、修整营地小件、日常手工切削等轻载任务，不承担劈砍、撬别等大载荷作业；在产品开发中，一体式结构能够减少零件数量，降低装配公差累积，也便于通过线切割、激光切割后再进行刃口磨削和表面处理完成样件制作。

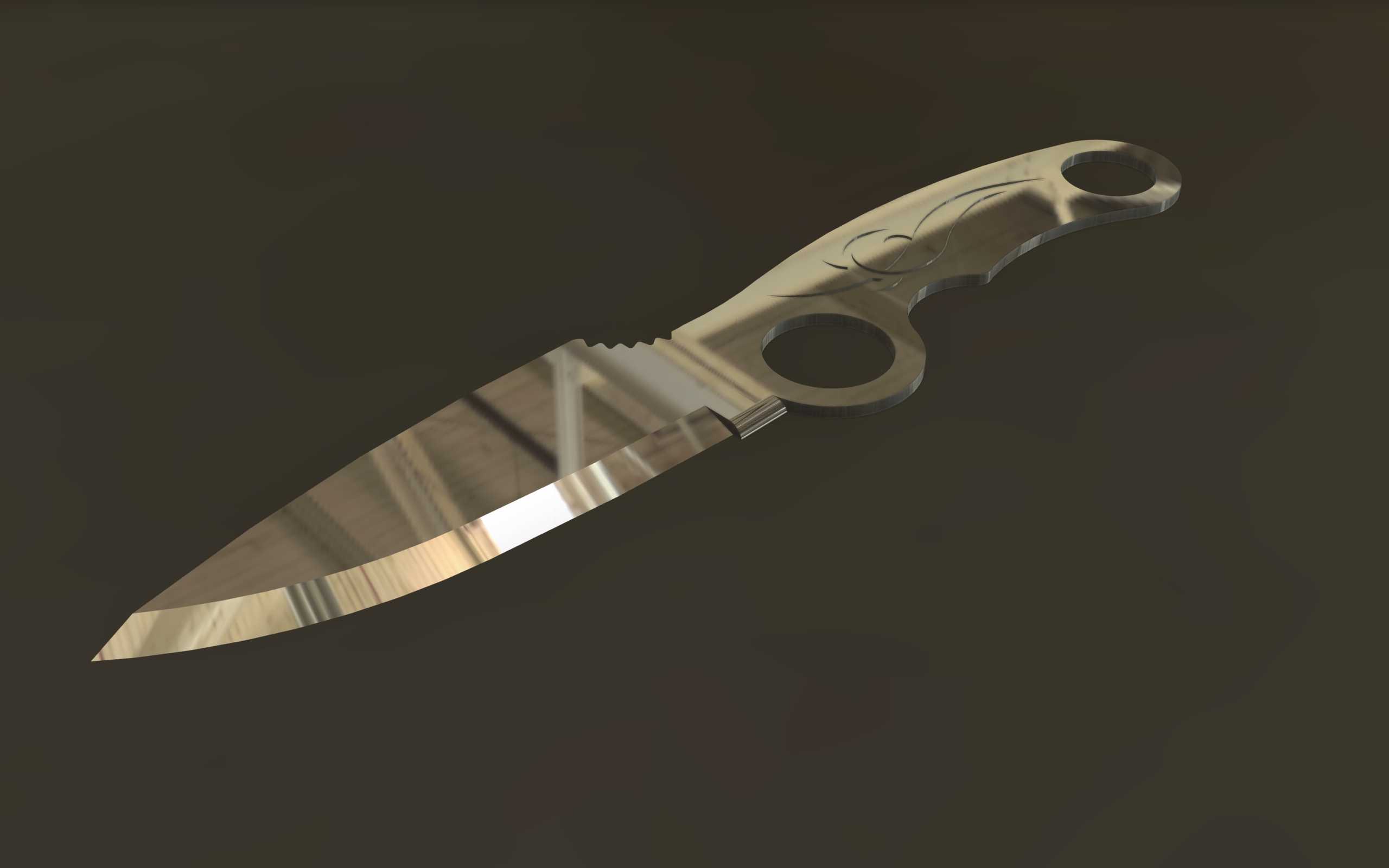

　　刃部采用水滴形刀尖轮廓，刀尖角度相对收敛，穿刺时阻力较小，同时刃线从刀尖向根部平缓过渡，切削行程较长。刀背靠近手柄位置设置了一段细齿结构，可在需要时进行轻度刮擦或辅助摩擦操作，但不作为主切削功能使用。刃口区域在三维结构中单独保留了磨削余量对应的斜面关系，方便后续工程图中明确刃口角度、刃带宽度和热处理区域。刀身靠近手柄处设有过渡肩位，当手指握持靠前位置进行精细切削时，该位置可形成限位，避免手部滑向刃口。

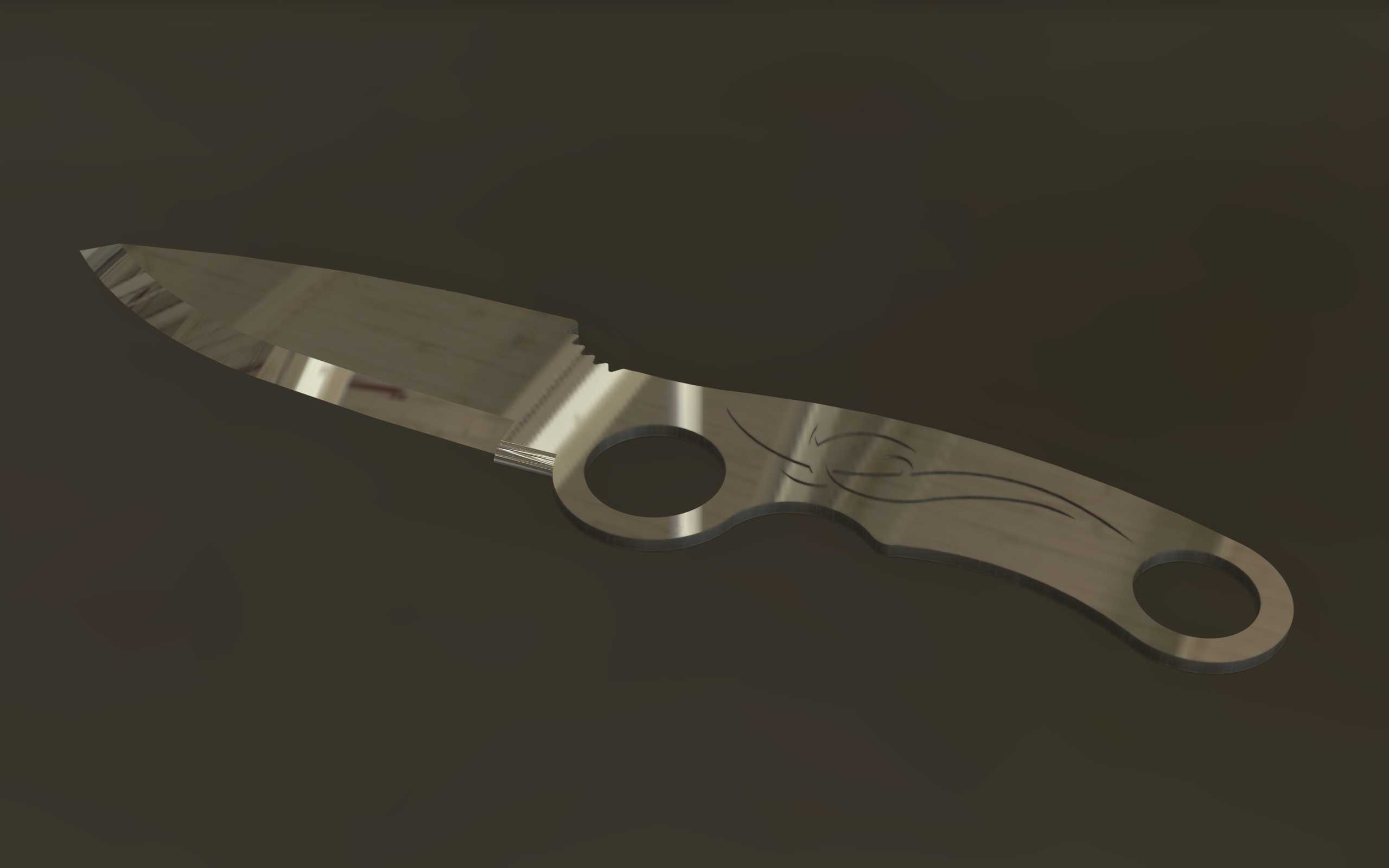

　　手柄部分没有附加非金属握片，而是通过板材外形曲线实现握持。手柄前端设置较大圆形指孔，可穿入食指或拇指，用于在精细操作时稳定刀身，也可作为穿绳、悬挂或快取定位孔。尾部同样设置圆孔，主要用于系挂伞绳、钥匙环或收纳固定，使刀具在便携携带时不易脱落。两孔之间的手柄外缘采用连续弧线收窄再放宽的造型，既减轻材料重量，也让手掌虎口位置与刀身轴线形成更自然的角度。手柄表面的浅刻线属于装饰与防滑结合的结构，深度较浅，不会明显削弱主体截面强度，在建模时可作为独立草图特征压印到实体表面，便于后续调整线型而不影响主刀体参数。

　　从尺寸边界看，该模型属于小型直板刀范畴，整体长宽比例接近狭长片状结构，厚度方向尺寸明显小于长度和宽度，收纳时可放入扁平皮套、工具袋或随身收纳盒。设计时需要重点控制三个边界：一是刃口最薄处不能与安装、收纳套内壁发生干涉；二是指孔内径需满足成人手指穿过的基本空间，孔边到刀背和手柄外缘的最小壁厚要保留足够强度；三是尾部挂孔中心到末端的距离不宜过小，否则穿绳后局部应力集中明显。三维建模中，孔位应采用完整圆柱切除特征，避免用近似面片代替，以便工程图中直接标注孔径、孔距和边距。

　　结构强度方面，刀身最窄截面位于刀尖与刃根过渡区，手柄开孔区则是另一个需要校核的位置。由于整体为板状零件，弯曲载荷主要由板材厚度和截面宽度承担，因此在轮廓设计中，刃根到指孔之间保留了较宽的金属桥接区，使切削反力能够沿刀背方向传递到手柄。指孔周围采用圆滑过渡，不保留尖角，能够降低热处理后裂纹风险，也减少线切割加工中的应力集中。手柄尾部外轮廓做成圆弧收头，携带时不会对套具或口袋形成尖锐刮擦。

　　建模思路上，可先以前视基准面绘制刀具外轮廓草图，将刀尖弧线、切削刃、刀背、齿形、手柄曲线和两个圆孔统一约束，再通过拉伸得到基础板件。刃口斜面不建议直接并入主体草图，而应在基础实体上使用切除拉伸或扫掠斜切建立，这样能够保留刃口角度参数，方便根据不同材料厚度调整开刃范围。手柄表面刻线可采用包覆、压印或浅切除方式处理，特征深度与刀体厚度保持参数关联。整体装配关系简单，若用于产品展示，可补充皮革套、挂绳或展示支架；若用于加工验证，则应重点展开二维图，标注外形轮廓、孔位、厚度、刃口区域、表面粗糙度和热处理硬度范围。

　　该结构的工程价值在于用较少零件实现完整手持切削功能，外形曲线同时服务于握持、限位、减重和悬挂。对于五金工具设计人员，模型可作为直板便携刀具的基础构型，在此基础上调整刀背厚度、刃口角度、指孔位置和手柄长度，以适配不同材料厚度、表面处理工艺和使用载荷。
