齿轮式直线推拉传动机构

　　这套齿轮式直线推拉传动机构的核心，是把旋转输入转化为受控的直线往复输出，整体被约束在一个浅盒式底座内。从结构布置看，底座承担了全部定位与承载功能，底板上预留了多组安装孔位，既用于齿轮轴系的轴向固定，也为两侧导向支座提供装配基准，孔位排布遵循对称原则，保证装配后两侧受力均衡。

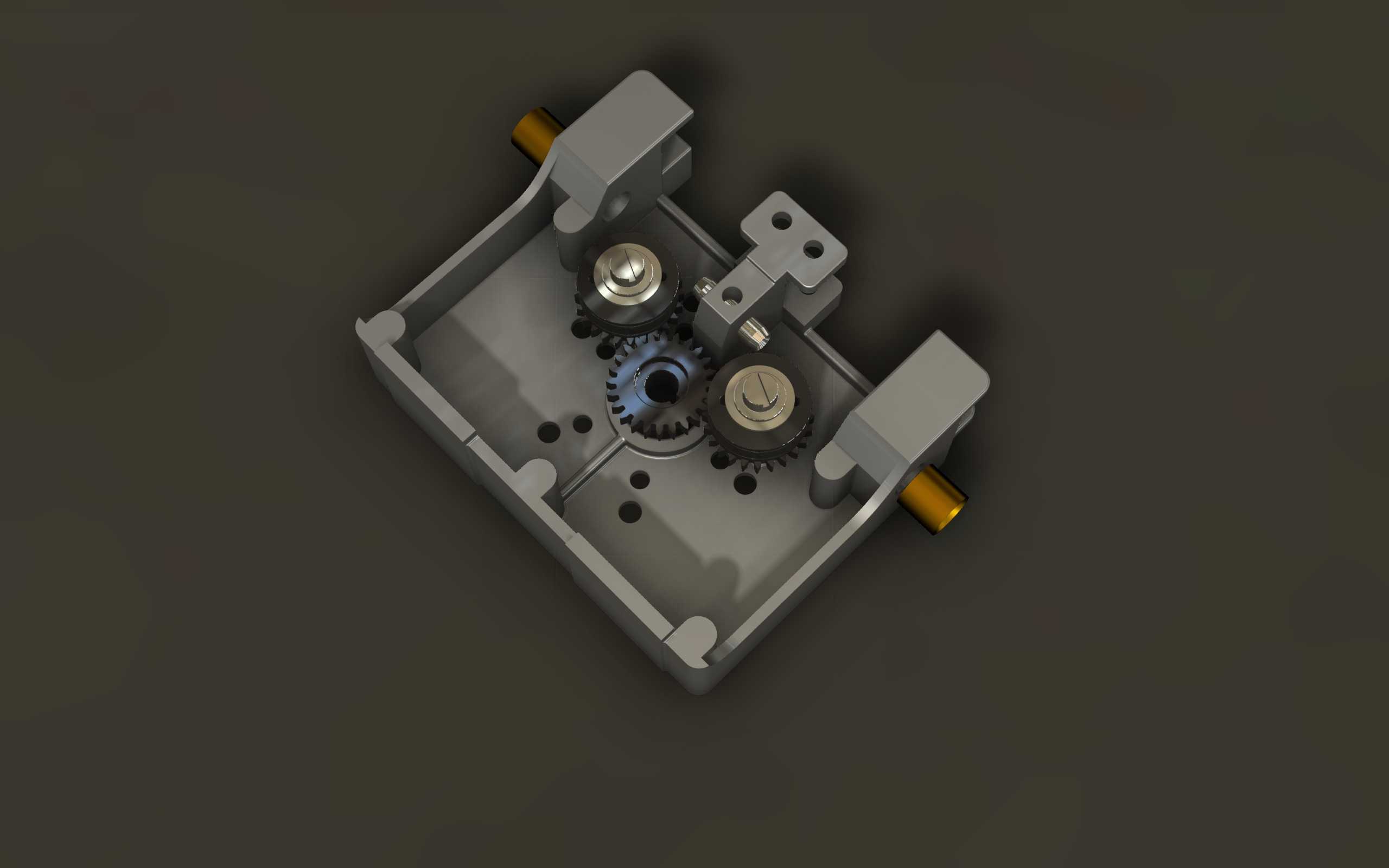

　　机构的动力传递路径较为直接。两侧伸出的金色轴段作为外部扭矩接入端，可与手动旋钮、小型电机或连杆驱动相连；扭矩进入箱体后，经由一组相互啮合的圆柱齿轮完成转速与转向的分配。图中可见三只齿轮呈紧凑布局，其中一只齿轮端面带有拨销或偏心结构，这正是将连续旋转转换为间歇或往复直线动作的关键——拨销嵌入上方滑动件的导槽内，齿轮每转过一定角度，滑动件便被推动沿导向方向行进一段行程。

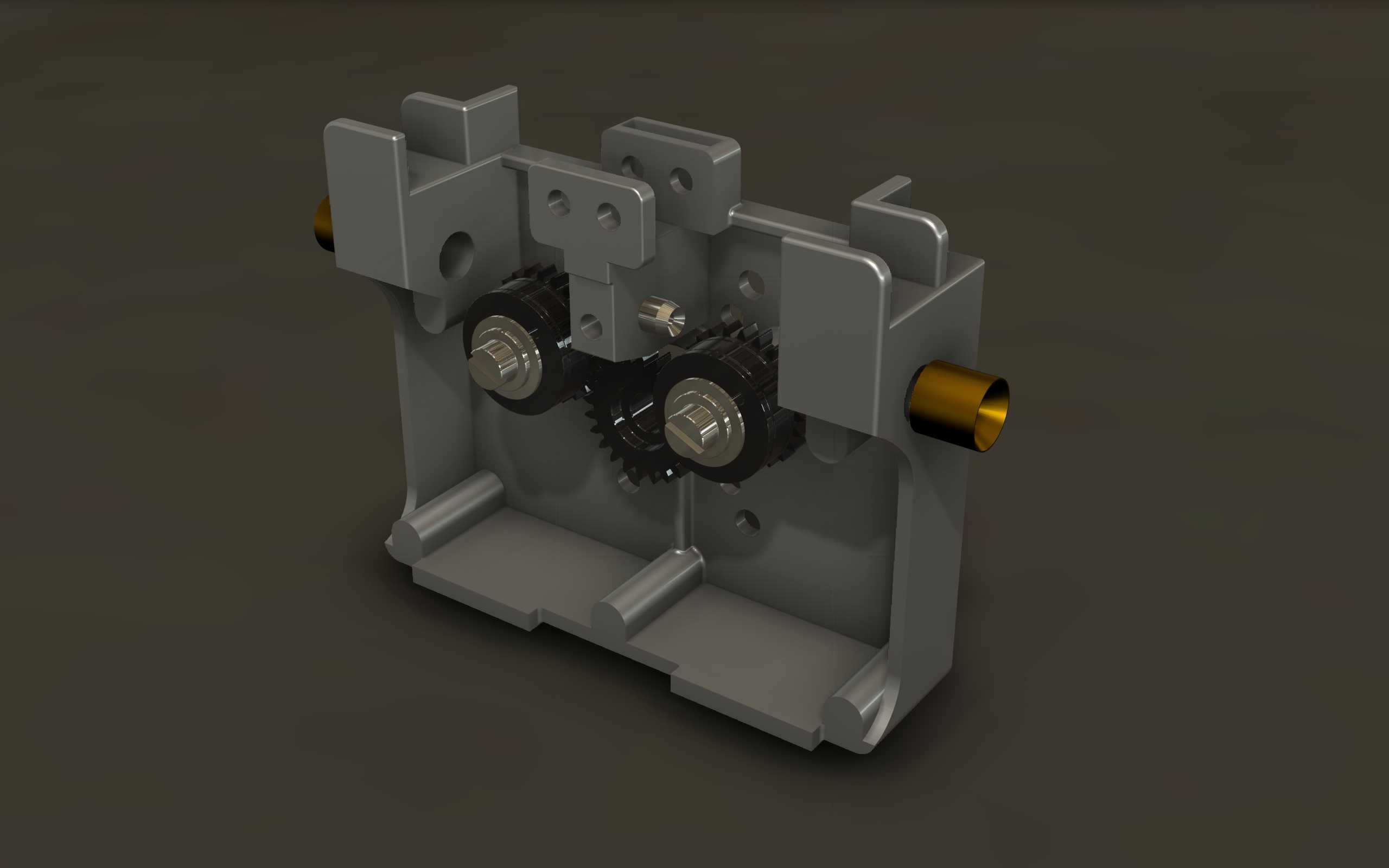

　　上方的滑动执行件设计成带双耳的滑块形态，两侧凸起的块状结构与底座侧壁的导向面配合，形成滑动副，限制其除推拉方向外的其余自由度。滑块中部开有与拨销匹配的槽口，这种齿轮-槽轮组合在工程上常用于需要精确行程控制的场合，例如通讯设备中插拔模块的推出机构、抽屉式组件的自动弹出、检测工位上工件的短距送进，以及各类需要按钮触发后完成一段直线动作的终端装置。

　　从实际用途出发，这类机构特别适合空间受限、又要求动作可靠的场景。盒式外壳将齿轮副完全包覆，既防止灰尘侵入啮合区，也避免操作人员接触运动部件；两侧轴端外露的设计则给驱动方式留下了灵活余地——手动操作时可直接装旋钮，自动线体上则可接驳微型电机。底座四角与侧壁的翻边结构提升了整体刚性，在滑块承受侧向载荷时不易变形，保证导向精度长期稳定。

　　设计思路上，这套结构体现了“以最少零件实现确定运动”的原则。齿轮模数偏小，适合轻载、高频次的推拉动作；啮合齿轮的齿数搭配决定了输入转角与输出行程的对应关系，工程师在选型时可通过调整拨销偏心距来改变滑块行程，偏心越大，单次推拉位移越长，但所需输入扭矩也相应增大。滑块与导向面之间预留了合理间隙，既保证滑动顺畅，又把回程窜动控制在较小范围。

　　关于安装边界，整体机构呈扁平矩形轮廓，高度方向主要由齿轮半径与滑块厚度叠加决定，适合嵌入设备内部的薄层空间。底板安装孔可直接用螺钉固定在机架面板上，外接轴端需预留联轴器或旋钮的装配空间，滑块行程范围内则应避免与周边线缆、相邻部件发生干涉。维护方面，齿轮啮合区与滑动导向面是需要重点关注的部位，定期补充润滑脂可降低磨损、减小推拉阻力；由于全部运动件都在半封闭壳体内，润滑脂不易外泄，长期运行的清洁度较好。

　　在建模层面，这套机构对从业者的练习价值在于完整呈现了“旋转—直线”运动转换的典型方案：齿轮的渐开线齿形、轴与孔的配合、拨销与导槽的运动约束、滑块与底座导向面的贴合关系，都需要在三维环境中准确还原，才能在运动仿真时验证行程是否到位、是否存在卡滞或干涉。对于从事通讯终端、小型自动化装置结构设计的工程师而言，这种紧凑推拉机构提供了一个可直接借鉴的布局参考。
