太阳能光伏支架立柱锚固连接结构

　　这套结构针对地面集中式光伏电站的立柱根部承载需求展开设计，核心解决光伏阵列在户外长期受风载、雪载、温差形变作用下的立柱固定可靠性问题。现场施工时，立柱底端荷载首先通过竖向方管传递到根部的连接节点，节点处设置的厚钢板过渡底板将集中应力均匀扩散至下方混凝土基础顶面，避免局部压强过大造成混凝土局压破损。

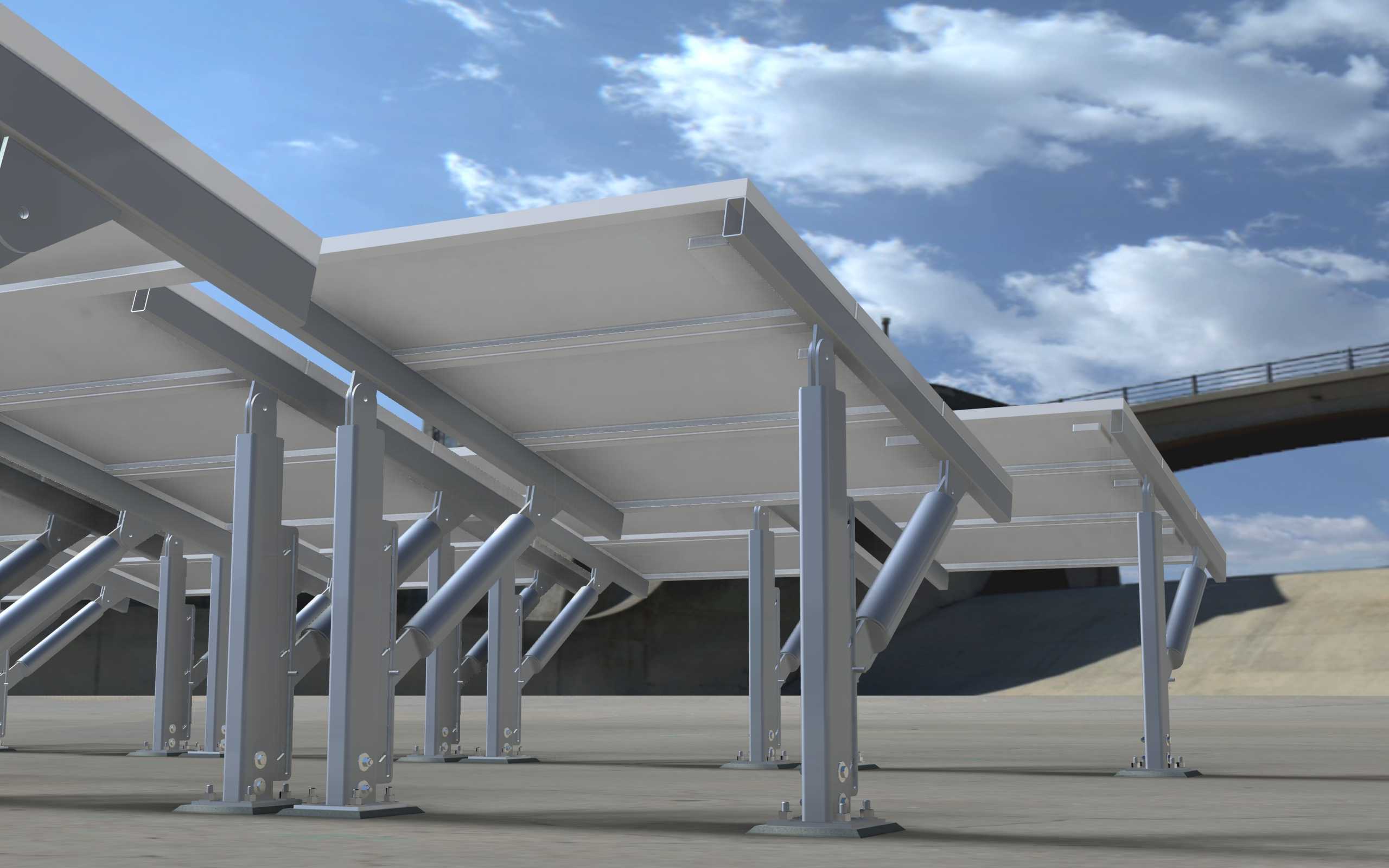

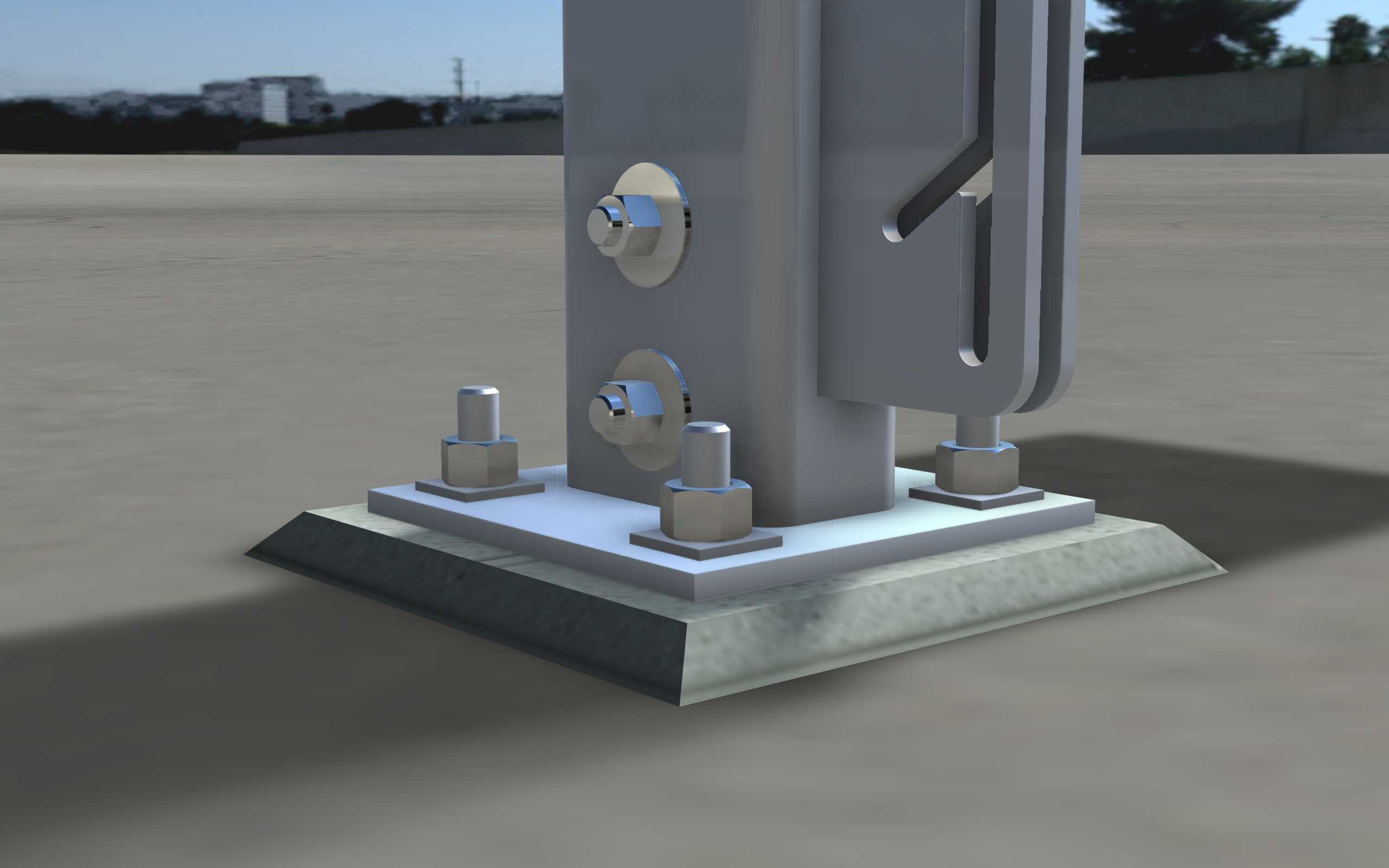

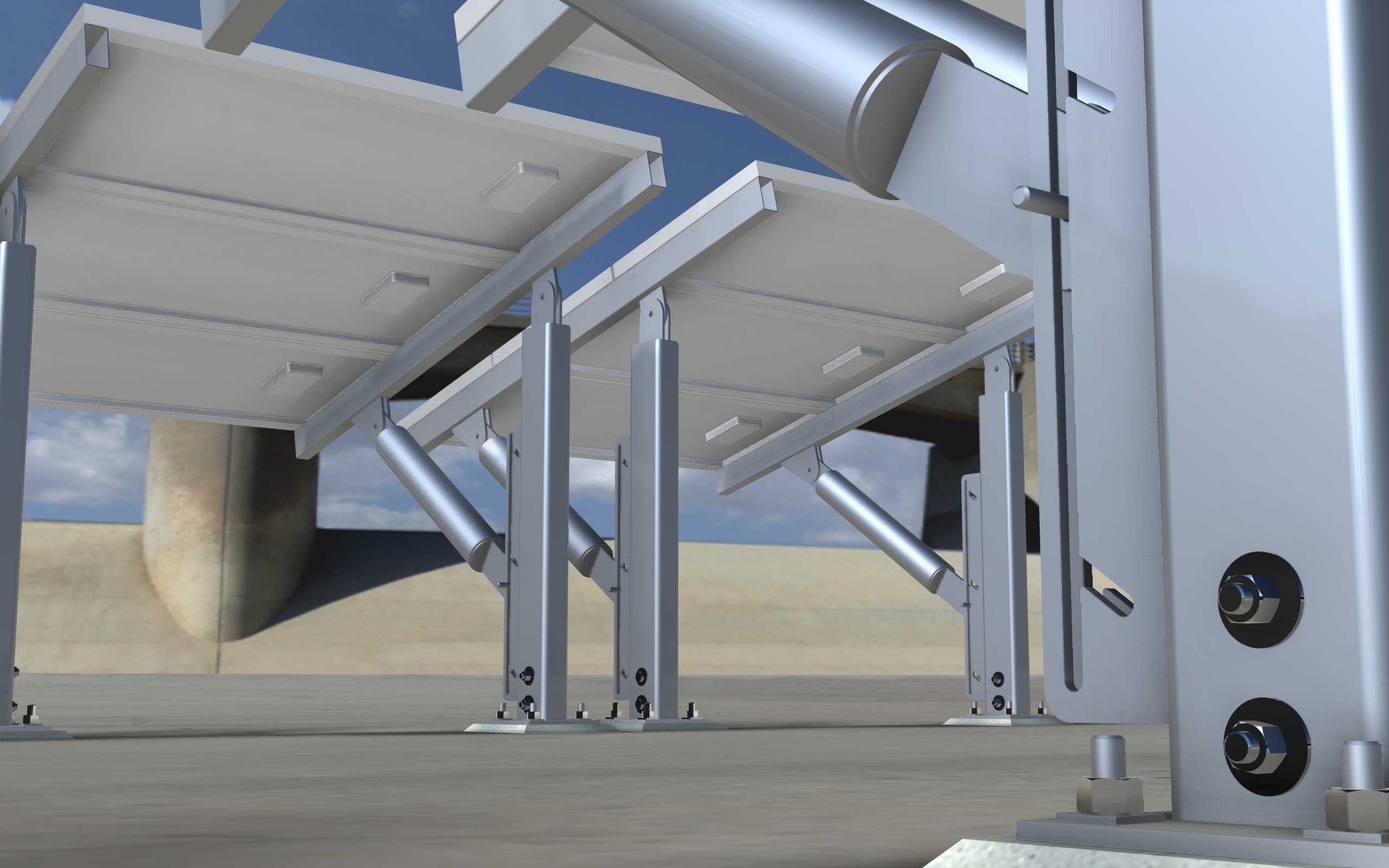

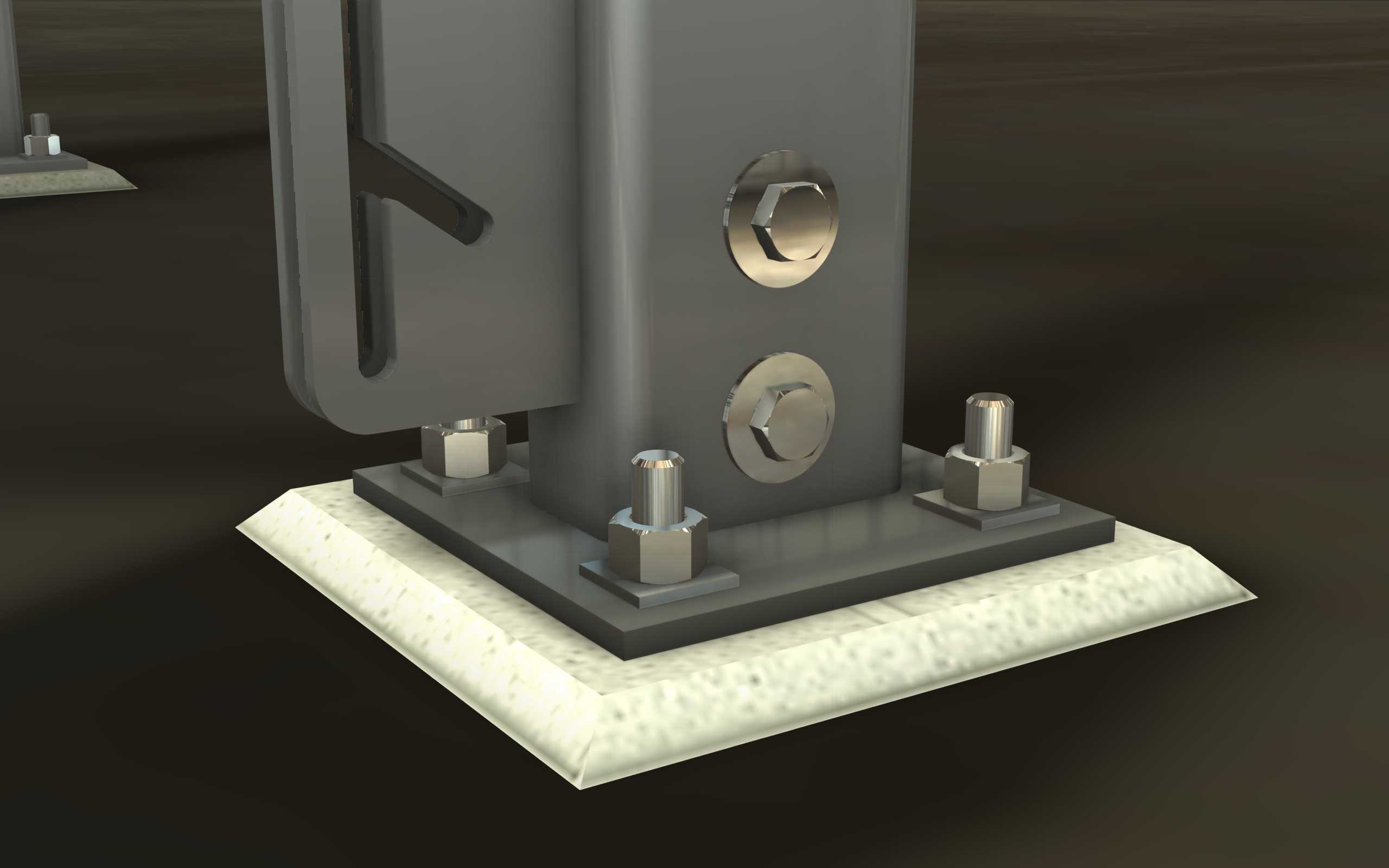

　　从安装边界来看，底板预留四个锚栓穿孔，孔位间距适配常规光伏支架立柱的基础预埋布局，锚栓采用外六角螺栓配合平垫、弹垫锁紧，安装时可通过螺母微调立柱的竖向垂直度，在场地存在微小坡度时也能完成立柱找正，不需要额外切割柱体或垫塞不规则垫片。立柱侧壁额外设置的两组侧向锁紧螺栓，用于固定相邻的追踪支架铰接摆臂，摆臂上开设的长槽孔可适配回转驱动组件的行程余量，在日照追踪过程中允许摆臂沿槽向产生微量位移，补偿温度变化带来的热胀冷缩形变，避免刚性连接产生的内应力撕裂焊缝。

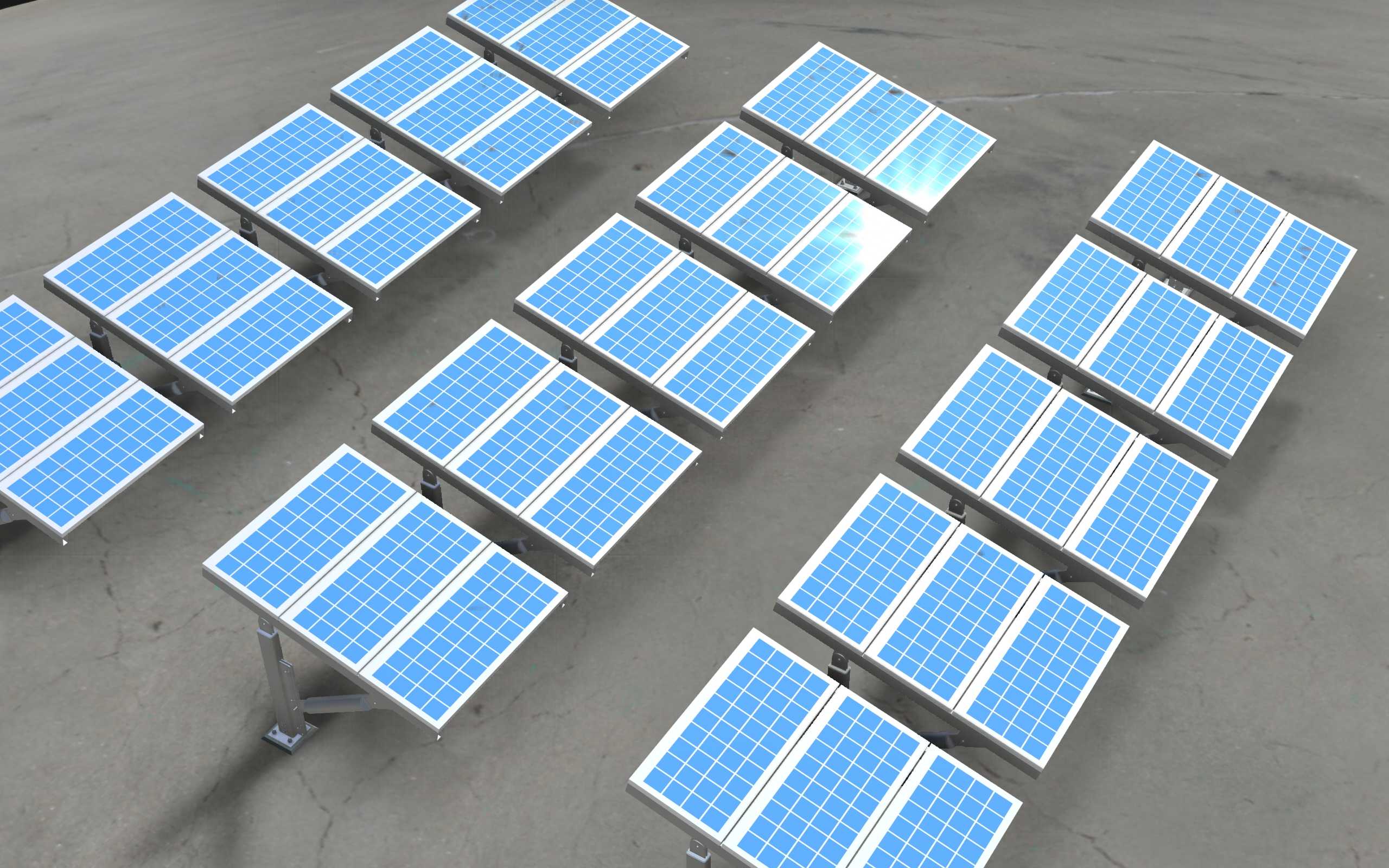

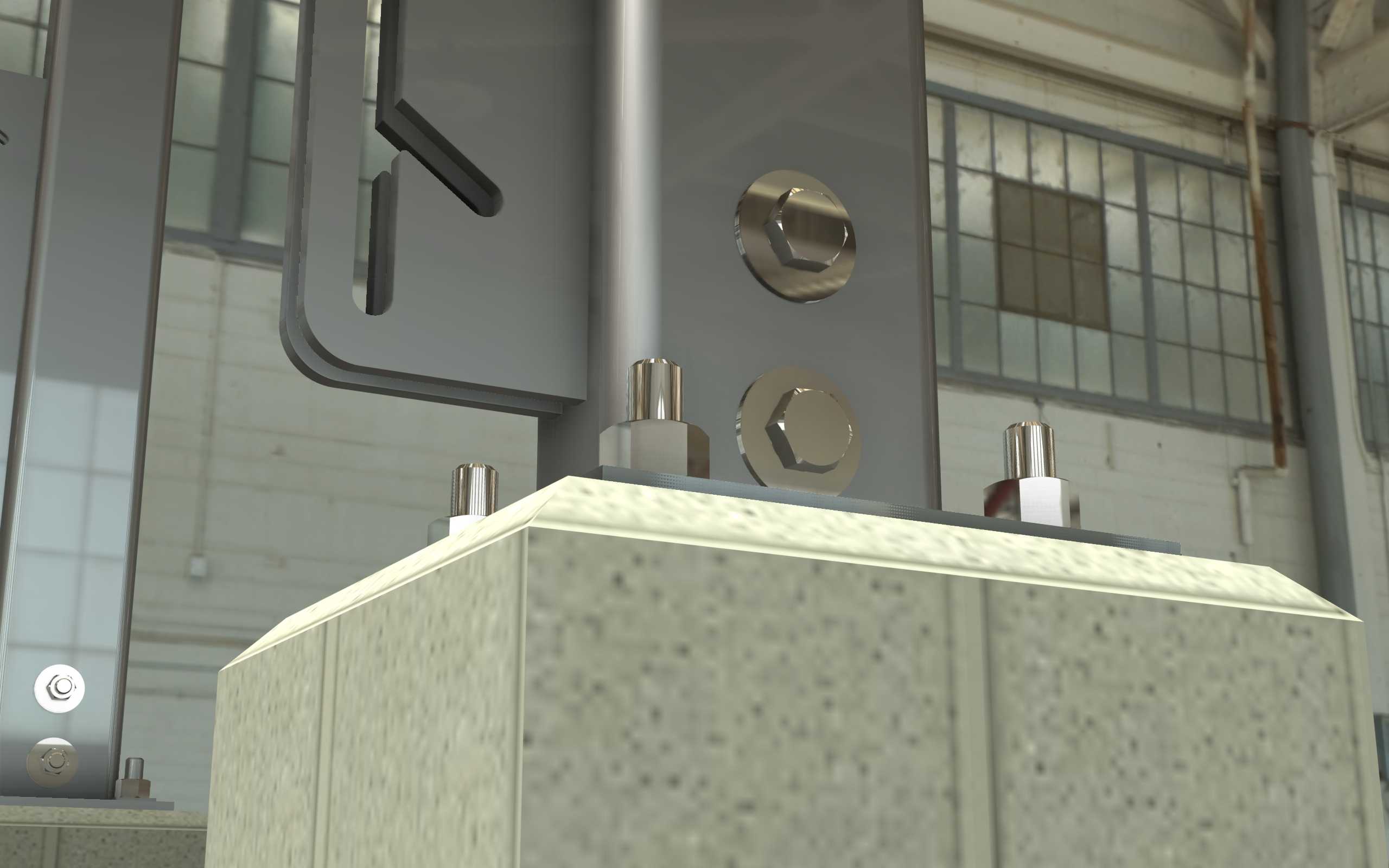

　　设计思路上优先考虑了户外运维的拆装便利性，所有连接紧固件均采用标准件，现场不需要定制特殊机加工零件，后期更换损坏组件时可直接拆卸螺栓完成替换，不用切割破坏原有基础。底板下方的混凝土基础做成上小下大的棱台形态，扩大基础底部与回填土层的接触面积，在软弱土层场地也能提供足够的抗倾覆力矩，抵抗极端大风天气下光伏板传递来的水平推力。立柱与底板的连接位置采用满焊工艺，建模时对焊脚尺寸做了明确的几何表达，结构校核时可直接提取焊缝长度计算抗剪承载力。

　　实际应用场景中，这类根部结构既适配固定倾角光伏支架，也可经过 minor 调整用于平单轴、斜单轴追踪光伏系统，立柱内腔预留的走线空间可容纳光伏组件的直流线缆，避免线缆外露受紫外线老化。侧向铰接点的销轴配合间隙控制在合理范围，既保证追踪转动顺畅，又不会因间隙过大造成阵列在风振下产生异常晃动。建模过程中对所有螺栓、螺母、垫片的装配关系都做了干涉检查，确认在螺栓拧紧全行程中不会出现零件磕碰，底板上的锚栓孔预留了足够的安装调节余量，抵消现场预埋锚栓时的位置偏差，降低现场施工的对位难度。结构整体的外形尺寸适配主流光伏支架的立柱截面规格，不需要额外放大基础尺寸就能满足25年使用周期内的防腐、抗疲劳要求，镀锌层的厚度设计也对应户外盐碱、高湿度场地的防腐蚀需求。
