弹簧式手动蛋液搅拌器结构造型

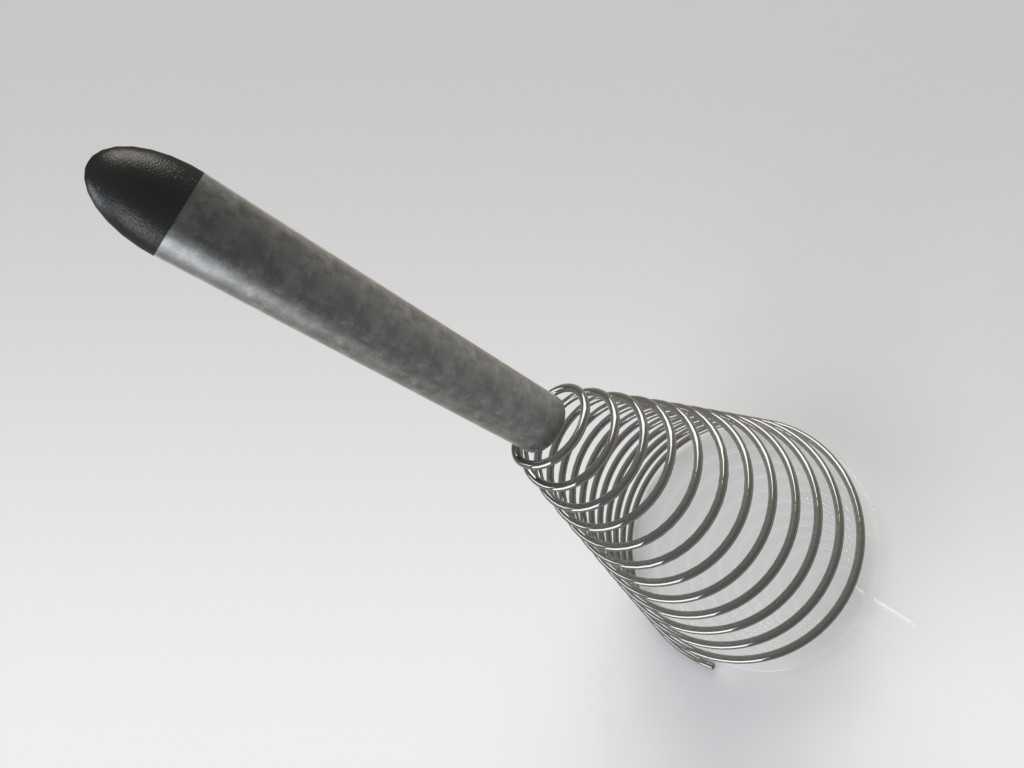

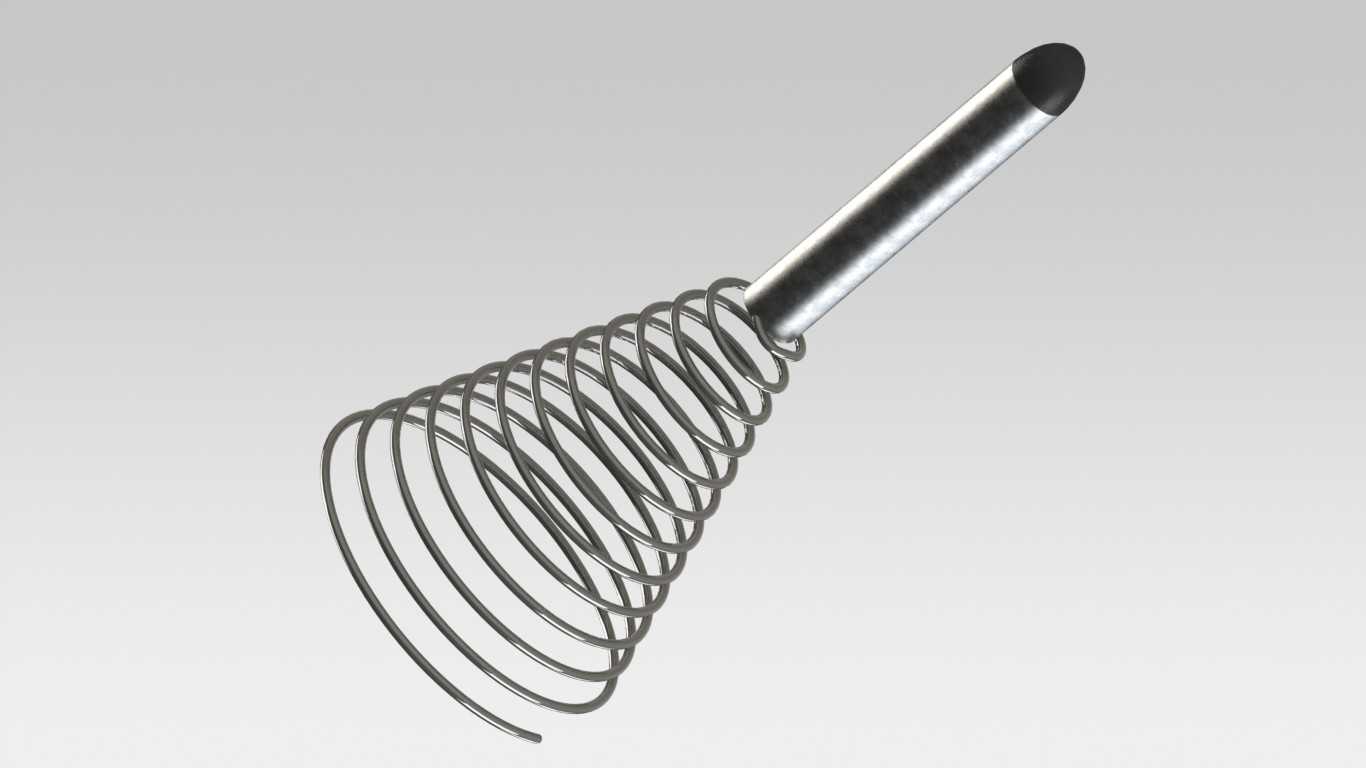

　　这款手动搅拌器采用弹簧线圈作为工作端，结构上不同于传统多丝笼式打蛋器，更适合小容量容器内对蛋液、稀面糊、调味汁进行快速搅散。线圈由单根金属丝连续绕制而成，整体呈锥形螺旋布置，前端开口直径较大，向后逐渐收束并汇入直柄，受力路径清晰，搅打时接触面积随插入深度变化，既能在碗底形成较大扫掠范围，也能在杯壁附近完成贴壁混合。

　　从实际使用场景看，这类器具常见于家庭厨房、饮品吧台、小型烘焙操作台和餐饮备料区。处理鸡蛋时，锥形弹簧在旋转和上下提拉过程中会产生多层剪切，蛋白与蛋黄更容易被拉开、混匀；对牛奶、咖啡奶泡、沙拉酱或薄面糊进行短时搅拌时，线圈之间的间隙可减少物料裹挟，清洗时用水冲扫即可，维护难度低于密集钢丝笼。端部黑色握套提供防滑和隔热边界，握持段为圆柱形，适合手掌正握或指尖捻转；金属柄与弹簧衔接处需要控制过渡圆角，避免应力集中和藏污缝隙。

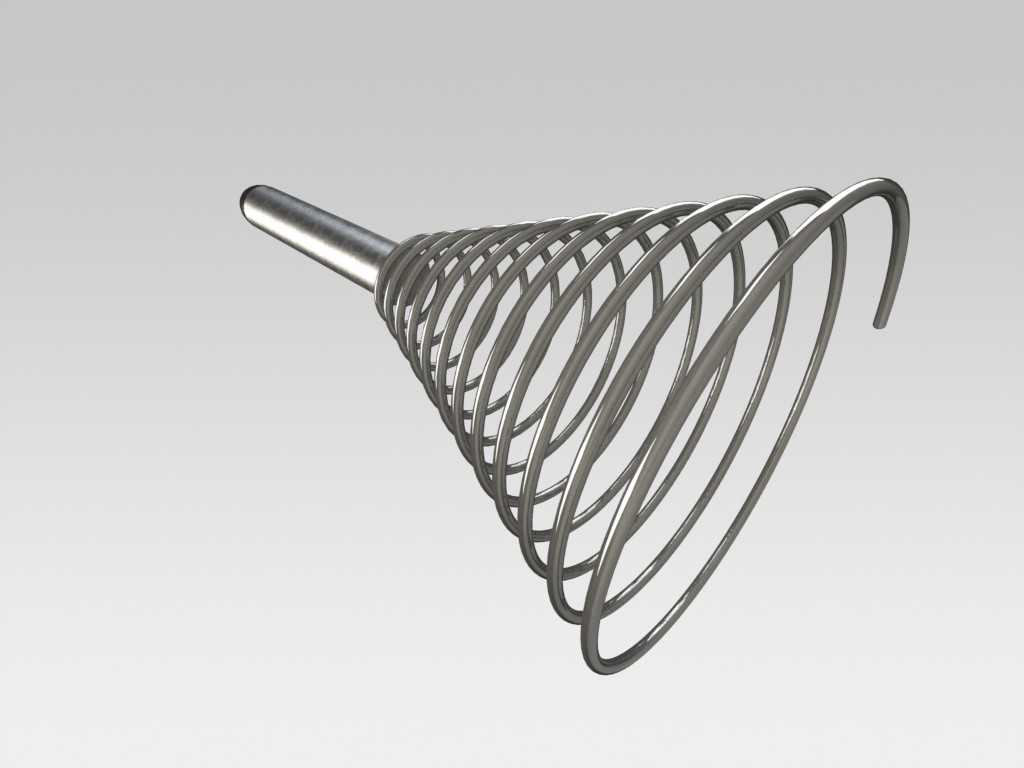

　　建模时应先确定整体长度、握柄直径、弹簧大端直径、小端收口直径以及线圈节距。弹簧部分不能简单用等径圆柱螺旋线代替，需要建立沿锥形轴线变化的螺旋路径，再以金属丝直径作为扫描截面，保证相邻圈之间留有均匀间隙。线圈大端决定容器适配范围，过小会降低搅打效率，过大则难以进入量杯或深碗；收口端与直柄的连接段应保留平滑切线，使金属丝从螺旋运动自然过渡到直线段，便于后续焊接、压接或一体弯折工艺判断。

　　外形尺寸方面，搅拌头长度约占器具总长的一半以上，重心靠近握柄与线圈交界处，手持操作时不会明显前倾。握柄外径需兼顾成人握持和材料壁厚，端部封套应略大于金属管外径，形成轴向限位；弹簧丝径则要在弹性和刚性之间取舍，丝径过细容易在按压时变形，过粗会降低线圈贴合碗底的柔顺性。安装边界主要体现在搅拌头与容器的干涉关系：大端外径应小于常用搅拌杯内径，线圈最外轮廓在旋转状态下不能刮擦容器侧壁，底端圆弧还要能贴近碗底弧面。

　　结构设计思路围绕“少零件、易清洁、可弹性变形”展开。单丝螺旋没有复杂铆接点，脏污残留位置少；锥形轮廓使搅拌器在不同深浅容器中都能保持有效接触；金属柄承担扭转和推送载荷，弹簧端则通过微量弹性变形补偿手持角度偏差。三维表达中需要重点还原金属丝的连续扫描关系、螺旋圈的疏密变化、握柄端部包胶形态以及各段之间的同轴关系。对于结构评审而言，还可据此检查线圈间隙是否均匀、收口段是否存在突变、握套是否遮挡连接缝，以及搅拌头在典型碗具中的运动包络是否合理。

　　该造型虽属于小型厨房五金，却包含螺旋扫描、变径路径、丝径截面、管件包胶和人机握持等多个建模要点。将其用于结构练习时，能够帮助设计者理解弹性工作部件与刚性手柄之间的载荷传递，也能为后续开展不锈钢丝弯折、表面抛光、握套注塑或装配干涉检查提供直观依据。
