螺旋放射式紫铜弯管散热翅片结构

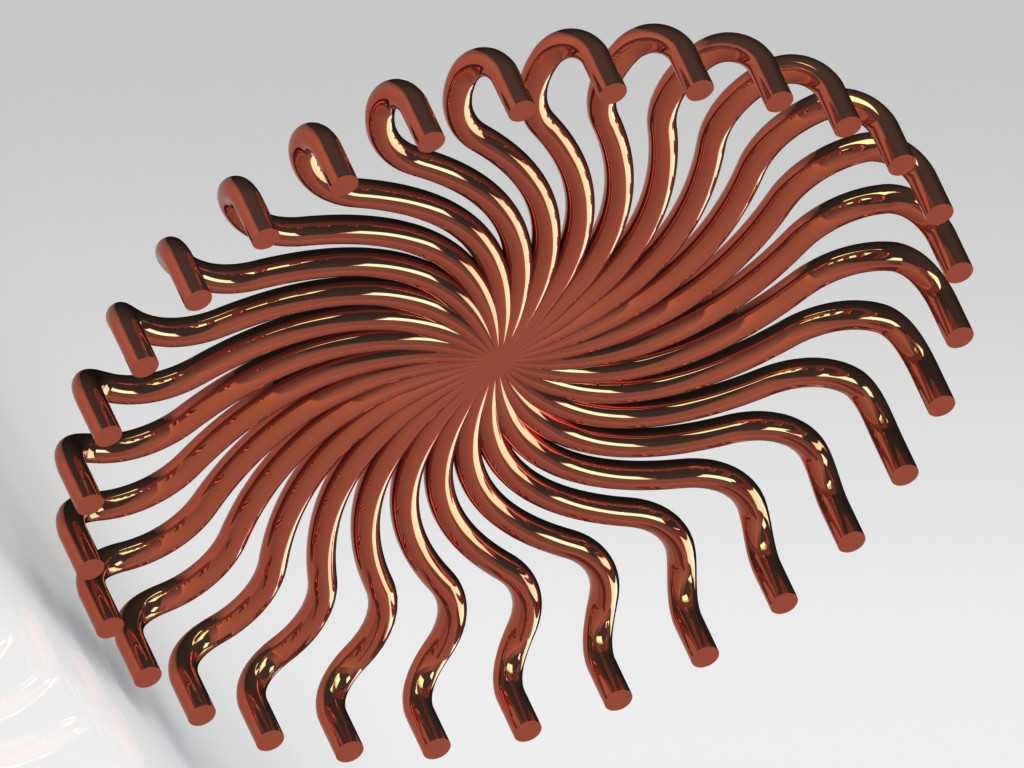

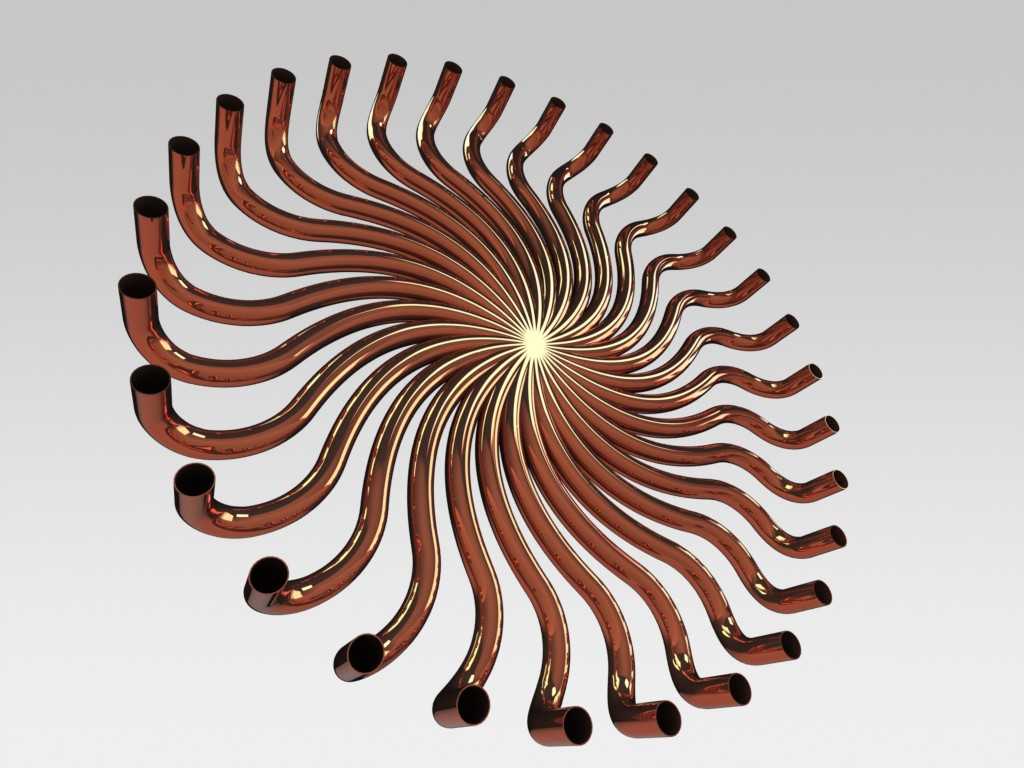

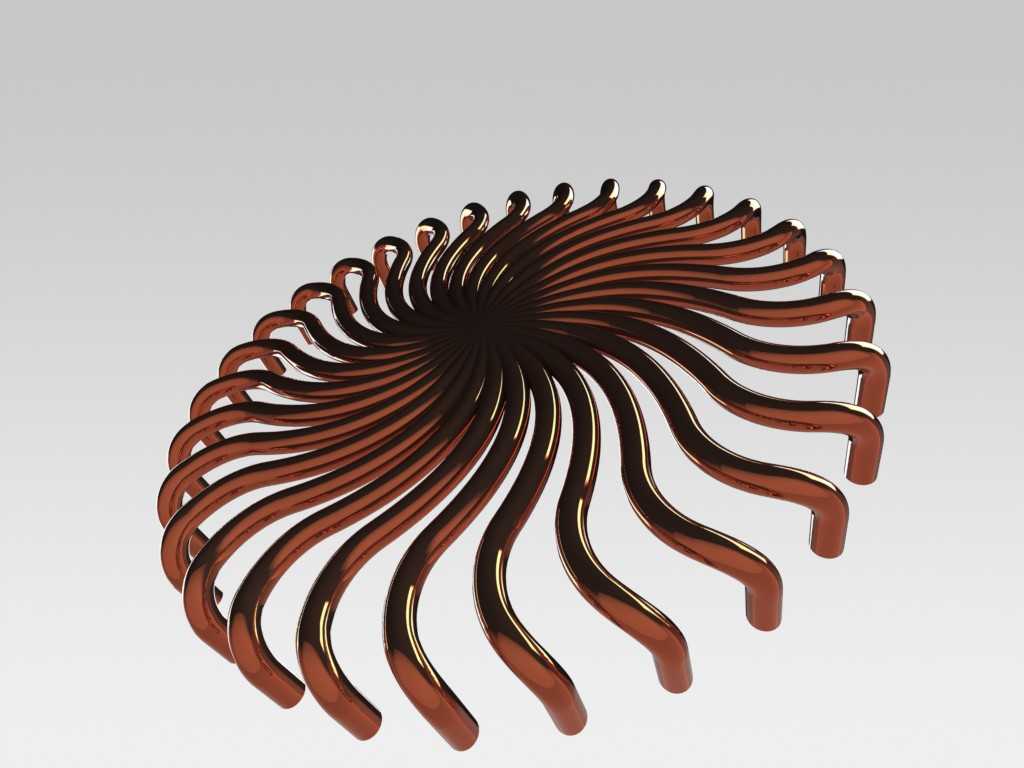

　　这套散热结构采用多根等径紫铜光管做连续空间弯制，整体从中心汇聚区向外呈放射螺旋排布，所有管路末端统一朝向外侧开口，管身沿周向逐层扭转展开，形成类似涡旋花瓣的立体换热面。在小功率密闭机柜、便携通讯终端、实验台热源模组这类安装空间局促、自然对流占比高的散热场景里，常规平直翅片往往受限于迎风面投影尺寸，换热面积铺开后要么挤占主板布线空间，要么需要额外搭配风扇形成强制风道，而这种螺旋弯管布局可以在圆形投影边界内把铜管有效延展长度拉满，单圈管路之间预留均匀间隙，热空气沿螺旋曲面自然抬升流出，不需要额外设置导流罩也能形成稳定的烟囱效应。

　　从管路功能逻辑来看，中心汇聚端作为热媒输入或者导热贴合区，热源产生的热量直接传导至铜管根部，沿每一根弯曲管身向外侧末端传递，紫铜材质本身导热系数远高于常规钢制换热管，管内如果走冷却介质，螺旋流道本身会持续改变介质流动方向，破坏管壁边界层，降低对流热阻；如果作为空冷导热管使用，裸露的管外壁全程参与空气换热，螺旋排布让相邻管路之间不存在通风死区，外侧开口端同时充当热空气排出口，冷热空气不会在结构内部形成短路循环。

　　建模阶段首先要确定核心设计边界：整体外轮廓为圆形，适配圆形安装仓或者端面法兰固定场景，中心汇聚区直径控制在整体外径的八分之一左右，所有铜管从中心区域分层引出，每根管路的弯曲段采用变曲率样条曲线过渡，避免小半径折弯处出现管壁褶皱、截面压扁的问题——实际弯管加工时紫铜管的最小弯曲半径不能低于管外径的2.5倍，建模时提前校验每一段弯弧的曲率半径，就能提前规避批量弯制时的废品率。管与管之间的周向间距保持均匀，间隙值不小于单管外径的1.2倍，既保证自然对流时空气可以顺畅穿过每一层管路间隙，也避免组装时相邻管身发生磕碰干涉。

　　安装边界层面，整个散热组件的轴向厚度远小于其径向直径，属于薄型盘状散热结构，中心区域预留热源贴合平面，可以直接贴装在功率芯片、电热模组或者小型换热腔体的端面上，外侧所有管端开口处于同一圆周高度，既可以作为开放式空冷结构直接使用，也可以在外侧加装环形集流管，把所有外端管口并联接入冷却回路，做成沉浸式水冷散热盘。和传统堆叠式铝翅片散热器相比，这种全铜管螺旋结构没有大量薄翅片的焊接接触面，不存在翅片与基管之间的接触热阻，整体结构抗震动性能更好，在移动通讯设备、车载便携热源这类存在持续振动的工况下，不会出现翅片松脱、换热效率衰减的问题。

　　结构细节处理上，每根铜管的末端都做平口裁切，管口端面与管身轴线垂直，如果接入承压水路，管口可以直接扩口对接快插接头，不需要额外焊接转换接头；中心汇聚区所有管路端部做聚拢收束，焊接到同一个热汇底座上时，焊缝分布在中心小区域内，焊接作业空间充足，焊后可以一次性做水压检漏，排查漏点的效率远高于分散排布的管路。螺旋扭转的管身同时具备一定的弹性形变余量，当设备运行过程中出现热胀冷缩时，弯曲管段可以通过微小形变吸收热应力，避免硬直管路在温度循环过程中焊缝被拉裂。

　　针对不同散热功率需求，调整参数时不需要改变整体螺旋布局逻辑：热负荷偏高的场景可以适当增大铜管外径、减少管路排布数量，保证单根管路的通流面积；低负荷紧凑空间场景可以缩小管径、增加管路根数，在相同投影面积下获得更大的总换热面积。整套结构没有复杂的异形冲压件，所有零件均为标准紫铜管通过数控弯管成型，加工工序少，不需要开制高额冲压模具，小批量定制散热方案时落地成本更低，针对非标准圆形安装仓的适配改型周期也更短。
