手持弯柄雾化喷淋喷嘴结构设计

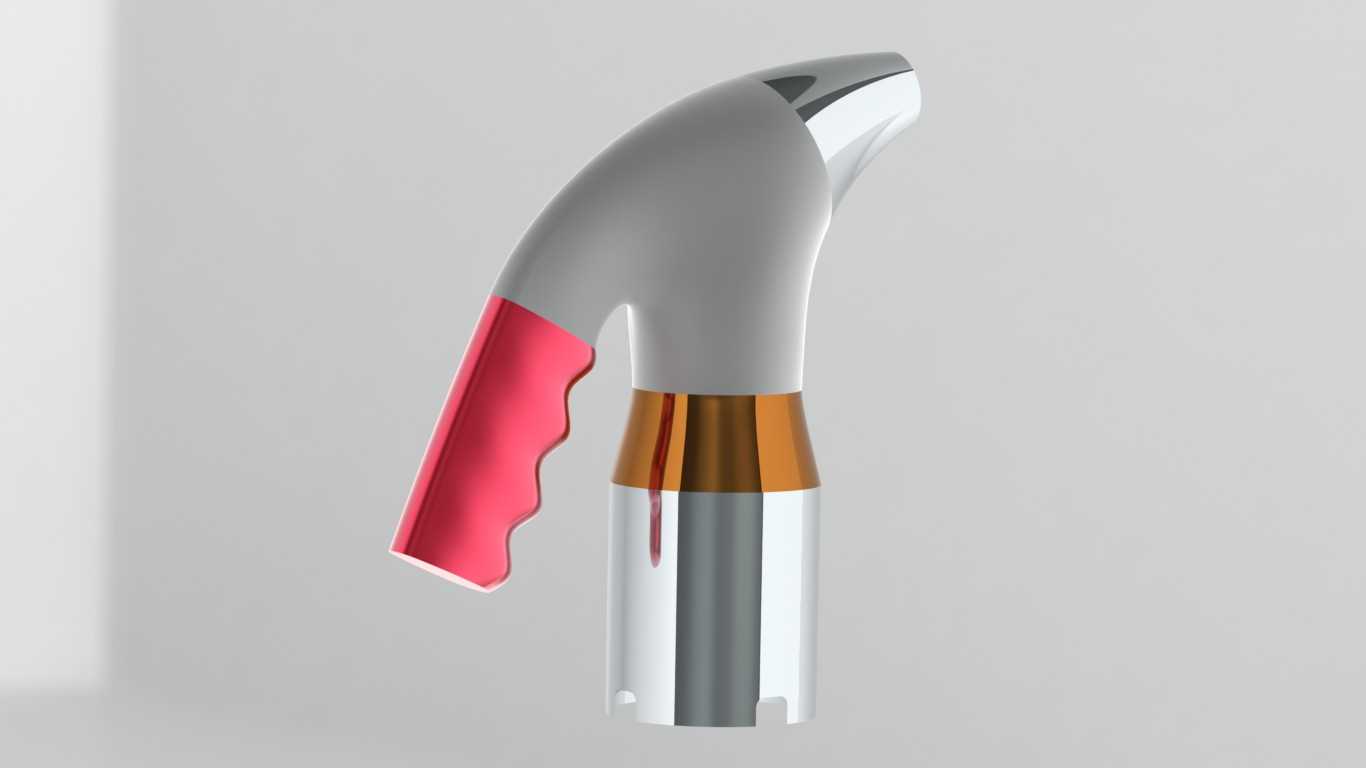

　　该手持喷嘴结构面向小型喷淋、雾化冲洗与局部喷洒作业场景，整体采用弯柄枪式布局，握持段设置红色防滑指槽，操作人员单手握持即可完成扳机按压、角度调整与近距离对位，适合在工位清洁、园艺浇灌、药剂喷洒以及小型实验喷涂等场景中使用。模型将流体通道、握持手柄、连接基座和喷口导向段整合为一体，外观曲面过渡连续，既考虑了手持操作时的人机贴合，也兼顾了内部流道与外部装配边界的协调。

　　从结构布置来看，下部圆柱段为管路连接基座，外圆设置金属质感的过渡环，可与供液软管、快插接头或螺纹接头形成装配关系。基座上方承接弯曲主体，内部需要预留连续流道，使液体从下方接口进入后沿弯管方向输送至前端喷口。弯管段采用大弧度转向，能够减少流体在转折处的局部阻力，也让喷口方向自然偏离握持轴线，操作者在对准工件或地面时无需过度翻转手腕。前端收窄形成喷嘴出口，端部金属色区域可理解为耐磨喷帽或导流套，用于约束射流形态，并在长期使用中承受液体冲刷和轻微磕碰。

　　红色手柄位于主体侧下方，表面波浪形指槽并非单纯装饰，而是对应食指、中指等握持位置的防滑结构。手柄与灰色主体之间形成明显的受力分区：灰色弯管承担流道和喷口定位，红色握把承担人机接触与操作力传递。实际建模时，握把壁厚需要与主体保持合理匹配，若采用塑料件，应在指槽背面设置加强筋或局部增厚，避免按压时出现薄壁变形；若作为金属压铸或机加工样件，则需关注曲面拔模方向与刀具可达性。手柄末端略宽，可防止手套沾湿或手部用力时滑脱。

　　喷口区域采用斜切式外形，顶端收束并带有亮色金属片特征，这一位置通常是雾化芯、喷嘴片或锁紧螺母的安装区。设计时应把喷口中心线、流道中心线和手柄握持力线分开校核：喷口中心线决定射流方向，流道中心线决定压损与湍流程度，握持力线则影响长时间使用的疲劳度。三者在弯柄结构中并不重合，因此模型中的弯曲半径、颈部壁厚和连接环位置都需要保留足够空间，便于后续装入密封件、阀芯或雾化元件。

　　下部连接基座的圆柱外形给出了明确的安装边界。外径段可作为与接头配合的基准面，底端开口对应进液通道，侧壁若开设缺口，则可用于定位销、卡扣或防转平面。装配时，供液部件从下方接入，喷嘴主体向上承托，金属过渡环既可以是装饰圈，也可以承担锁紧、限位或密封压盖功能。若该零件用于压力较高的液体系统，基座与弯体交接处属于应力集中区域，圆角不能过小；若用于低压园艺喷洒，则可适当减薄壁厚以控制重量。

　　外形尺寸方面，模型呈现出明显的手持工具比例：下部连接段较短且直径稳定，便于接入标准管路；中部弯曲主体高度大于握把厚度，给内部流道和喷口调节件留出空间；侧置握把长度约覆盖单手握持范围，指槽深度以能够形成摩擦定位为宜。整体包络在安装时需要注意两个边界，一是下方接头旋转所需的竖直空间，二是前端喷口转向时扫过的斜向空间。若将其安装在支架或设备面板上，不能只按圆柱底座投影开孔，还应校核弯管顶部和喷口尖端与周边壳体的间隙。

　　建模过程中，曲面质量是该零件的重点。主体灰色外壳为连续自由曲面，适合通过放样、边界曲面或多段扫掠完成；红色握把需要与主体形成装配分缝，分缝线应沿曲面自然走向布置，避免出现倒扣和短边碎面。金属连接环和前端喷帽可作为独立零件处理，便于在工程图中区分材质、表面处理和配合公差。流道部分不应只按外观实体建模，而应结合入口直径、颈部收缩比和出口孔径单独检查，确保外观壳体与内部通道之间不存在干涉。

　　在实际用途上，这类喷嘴并不追求大型设备的大流量覆盖，而强调便携、定向和可控喷洒。扳机式握把有利于间歇操作，弯颈结构有利于伸入狭窄位置，圆柱基座有利于快速更换供液管路。结构设计人员在复用该模型时，可围绕密封方式、喷口孔径、雾化压力和接头标准进行细化；设备选型人员则可根据握持空间、安装方向和喷射角度判断其是否适合具体工位。整体模型把外观曲面、手持受力、流道走向和接口边界集中在同一结构中，能够作为手持喷淋类产品方案设计、结构评审和三维装配验证的参考样件。
