高速钢直柄麻花钻切削刀具结构

　　直柄麻花钻是金属切削加工里使用频次最高的孔加工刀具之一，这套三维结构完整还原了标准高速钢麻花钻从柄部到切削端的全部几何特征，覆盖日常钳工划线钻孔、台式钻床批量小孔加工、数控铣床预装夹钻孔、车床尾座进给钻孔等绝大多数常规孔加工场景，小到电子设备钣金支架的安装孔，大到普通碳钢机架的连接底孔，都能见到这类刀具的应用。

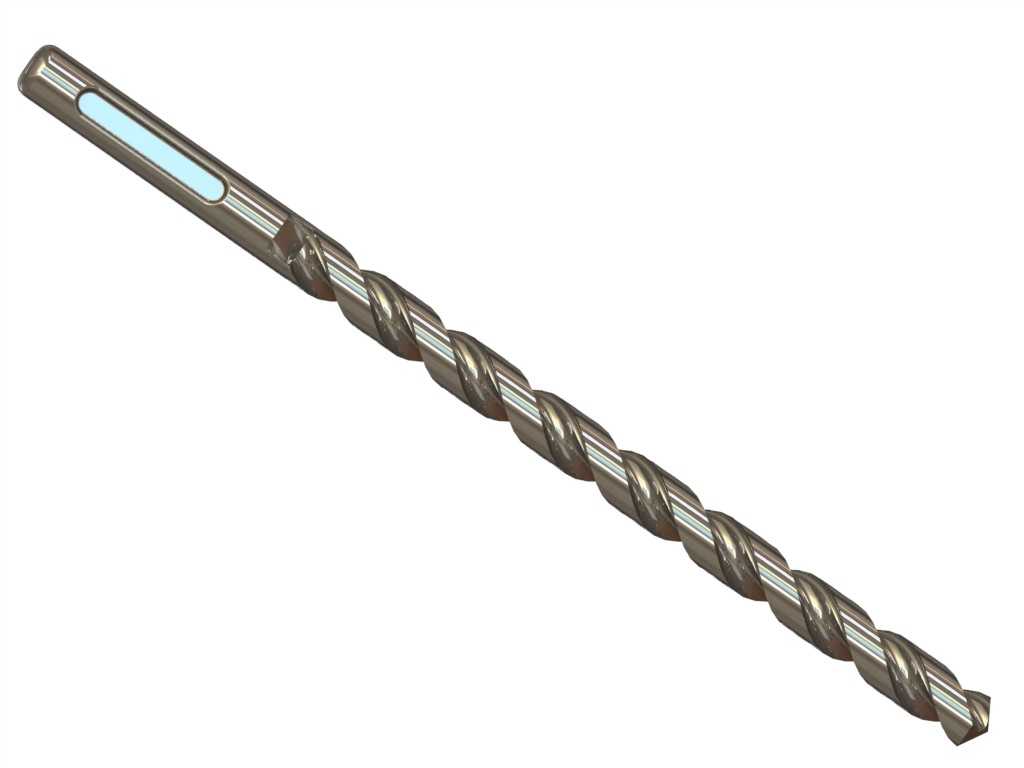

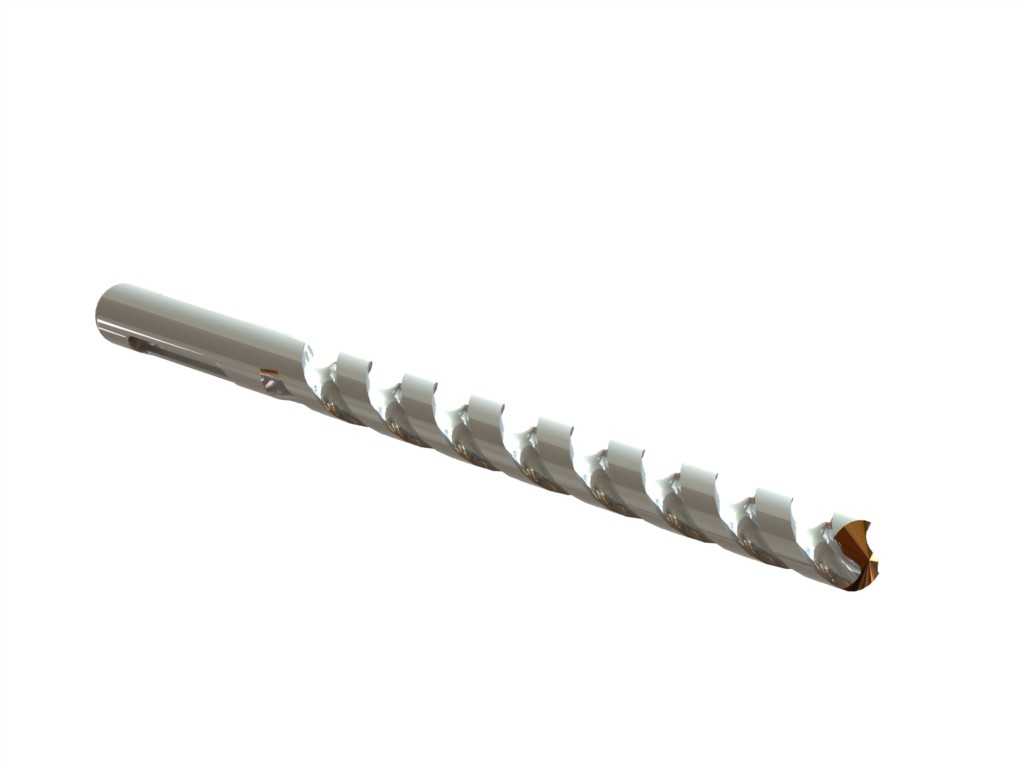

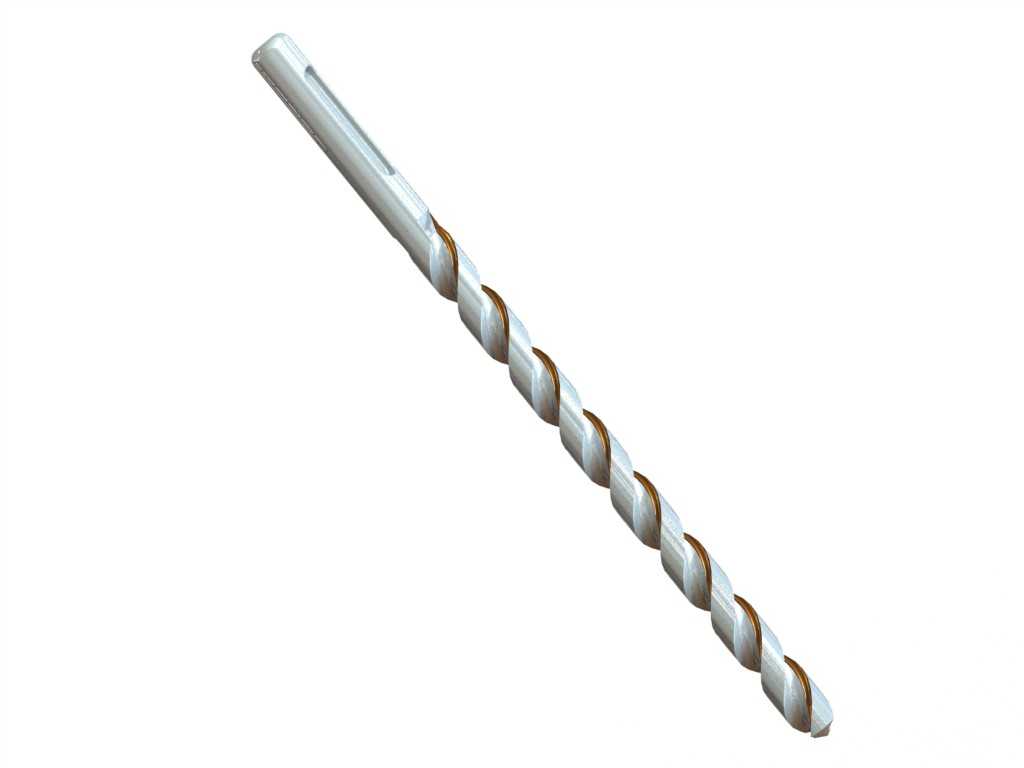

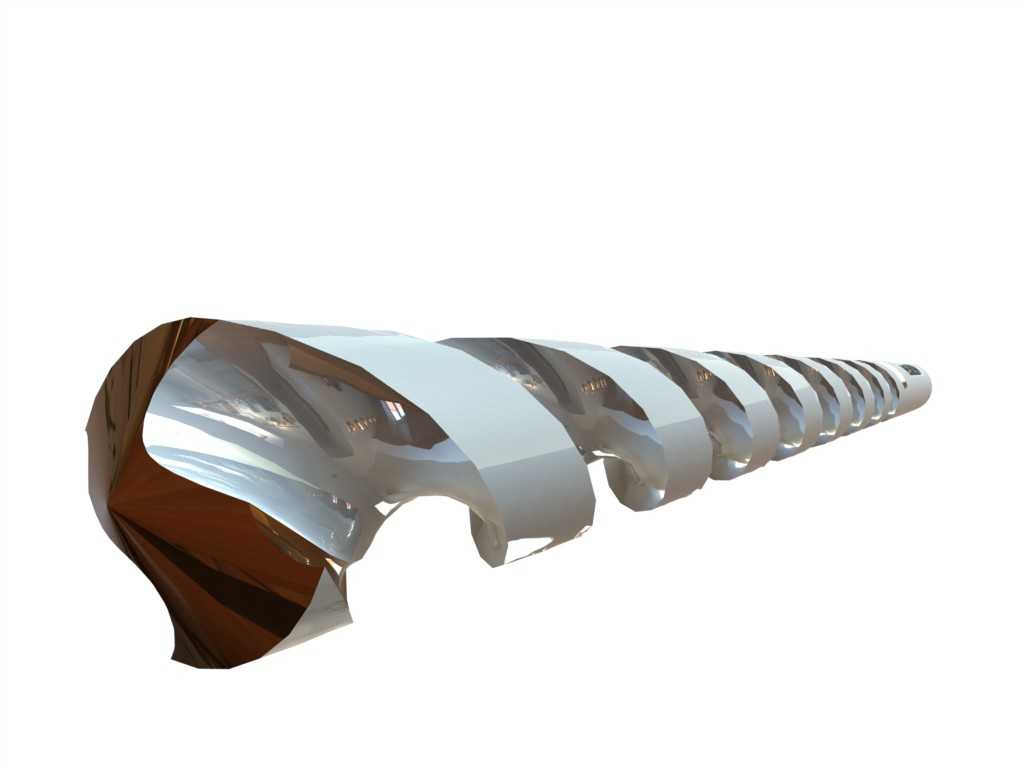

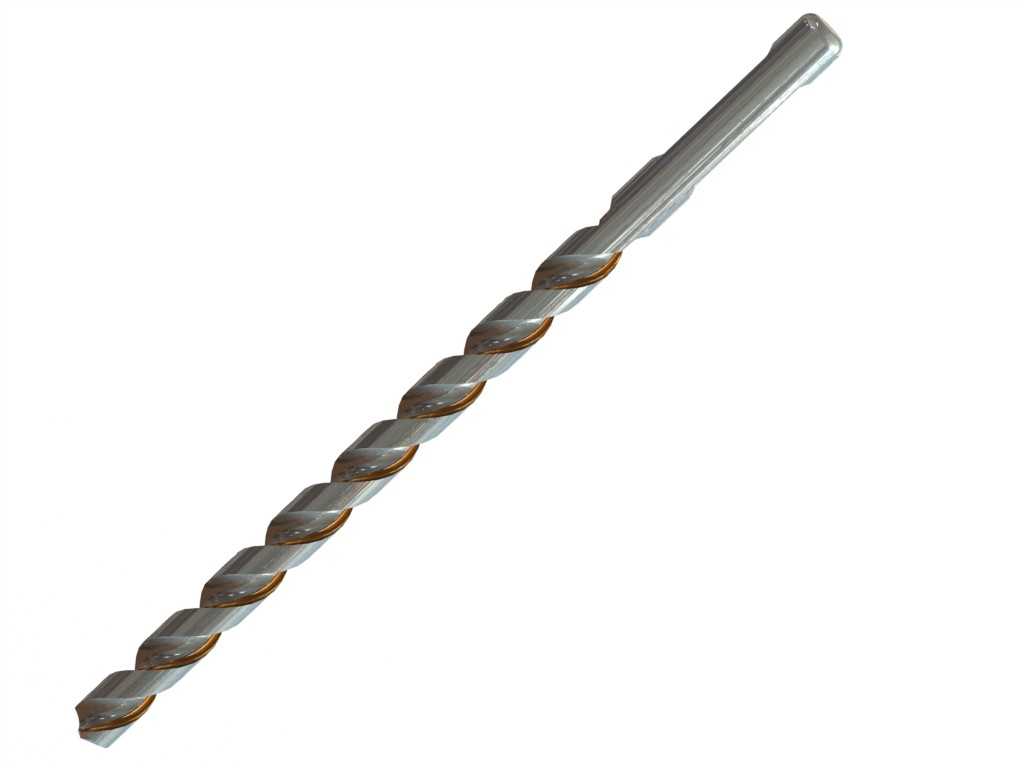

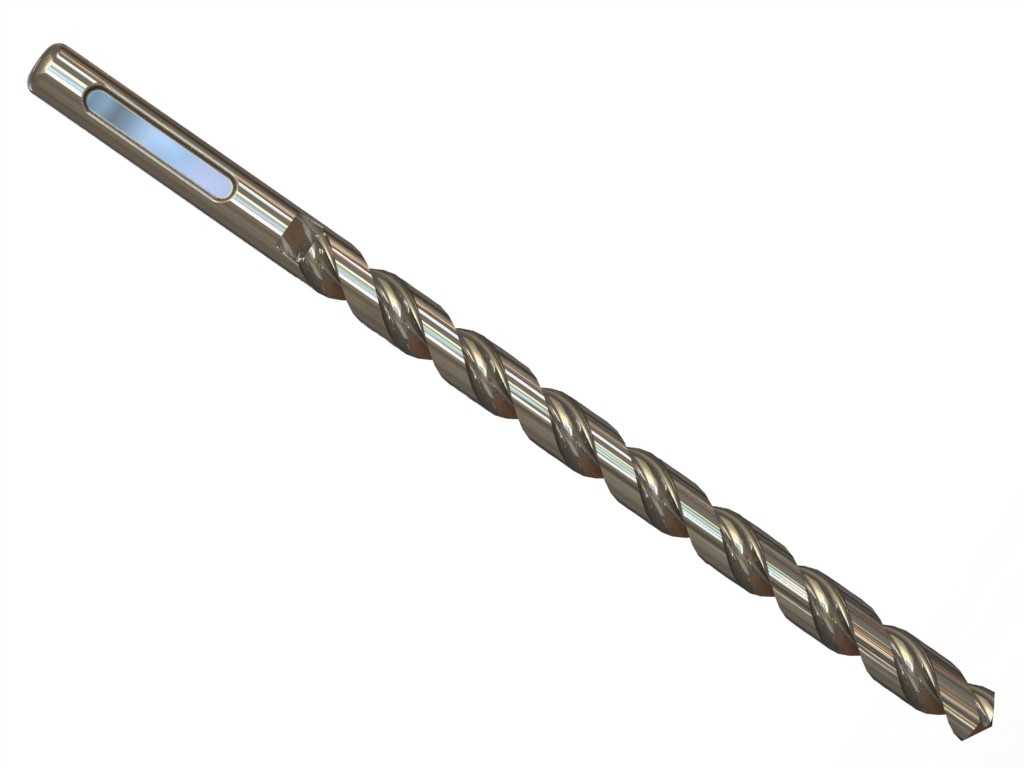

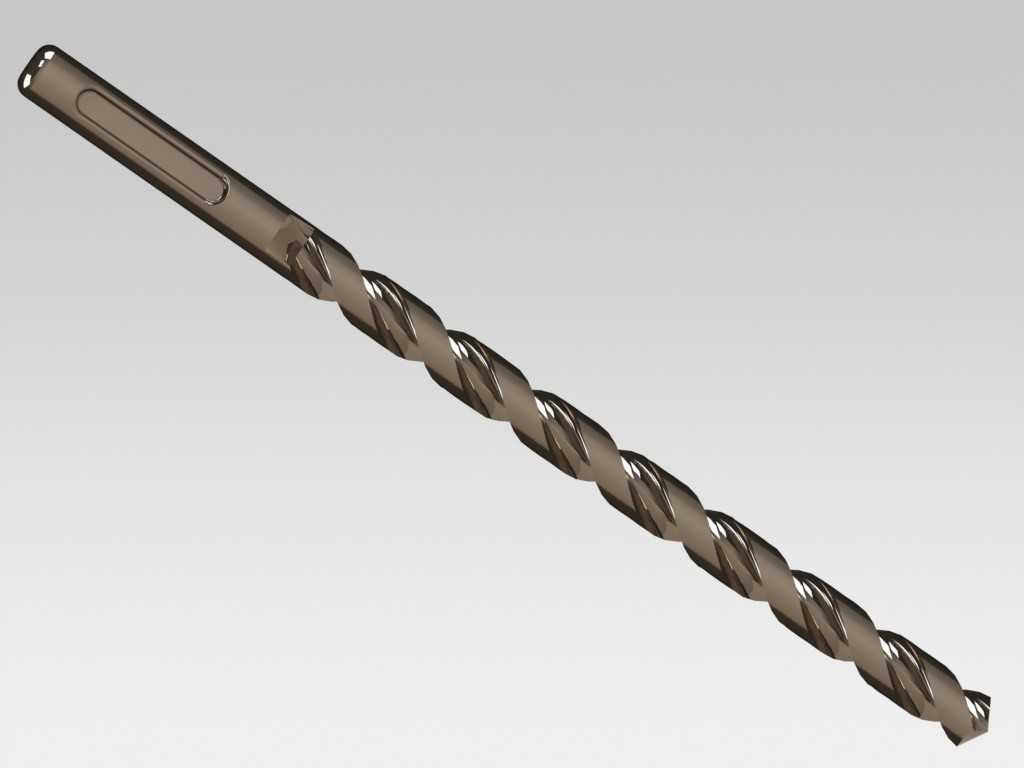

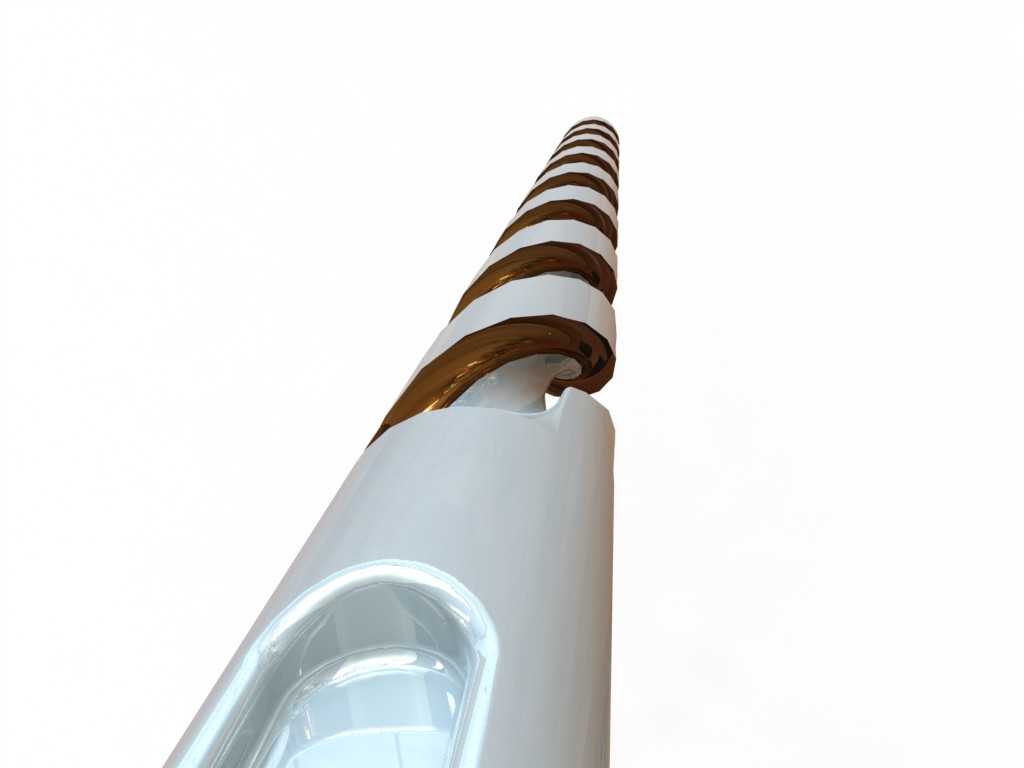

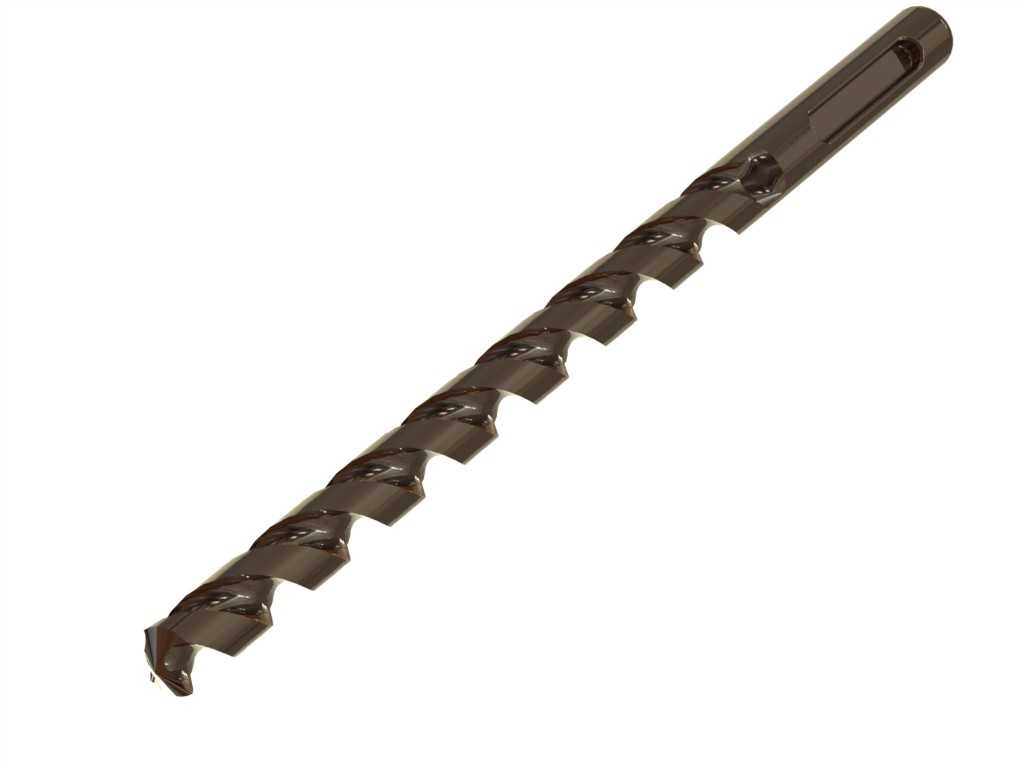

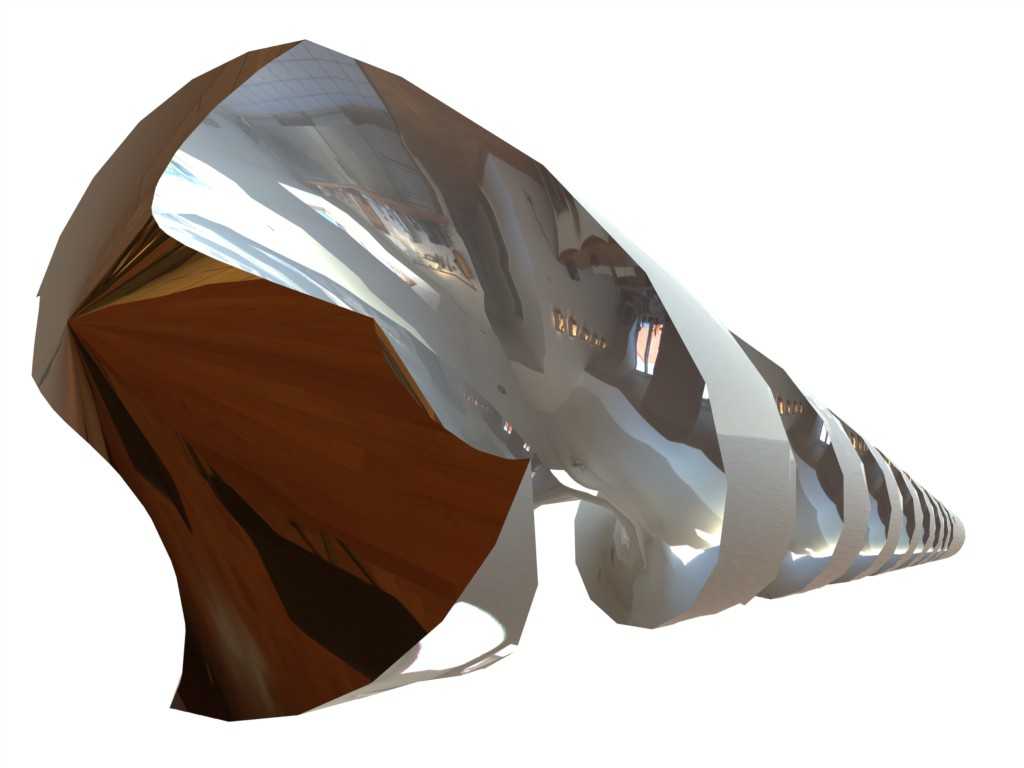

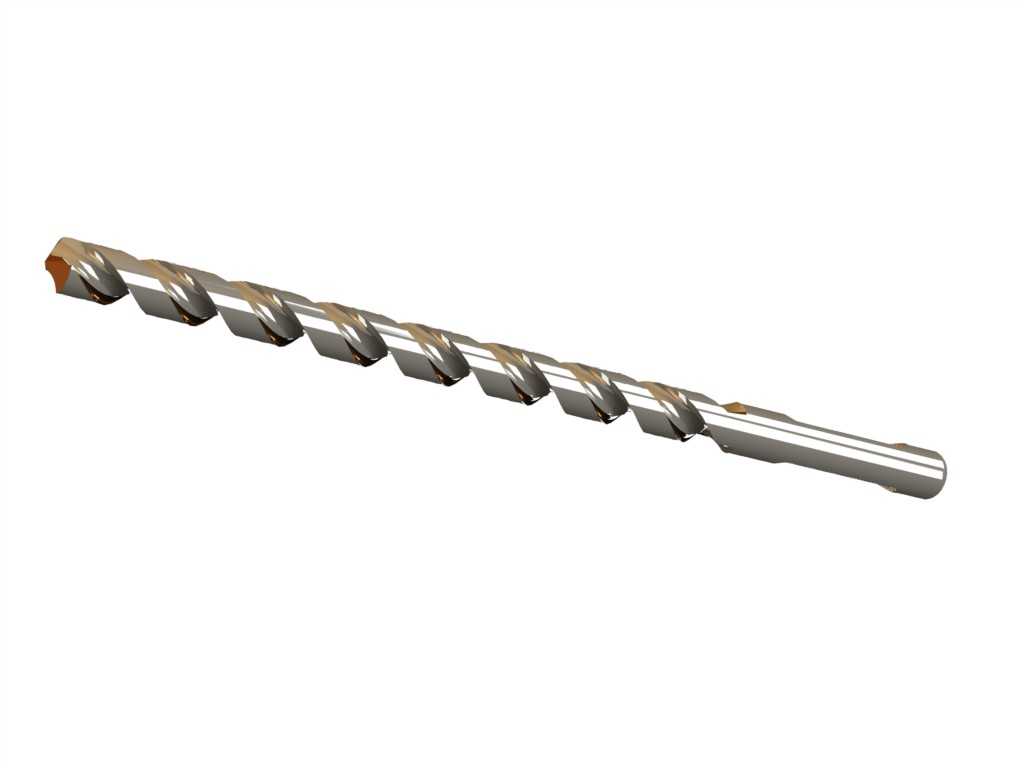

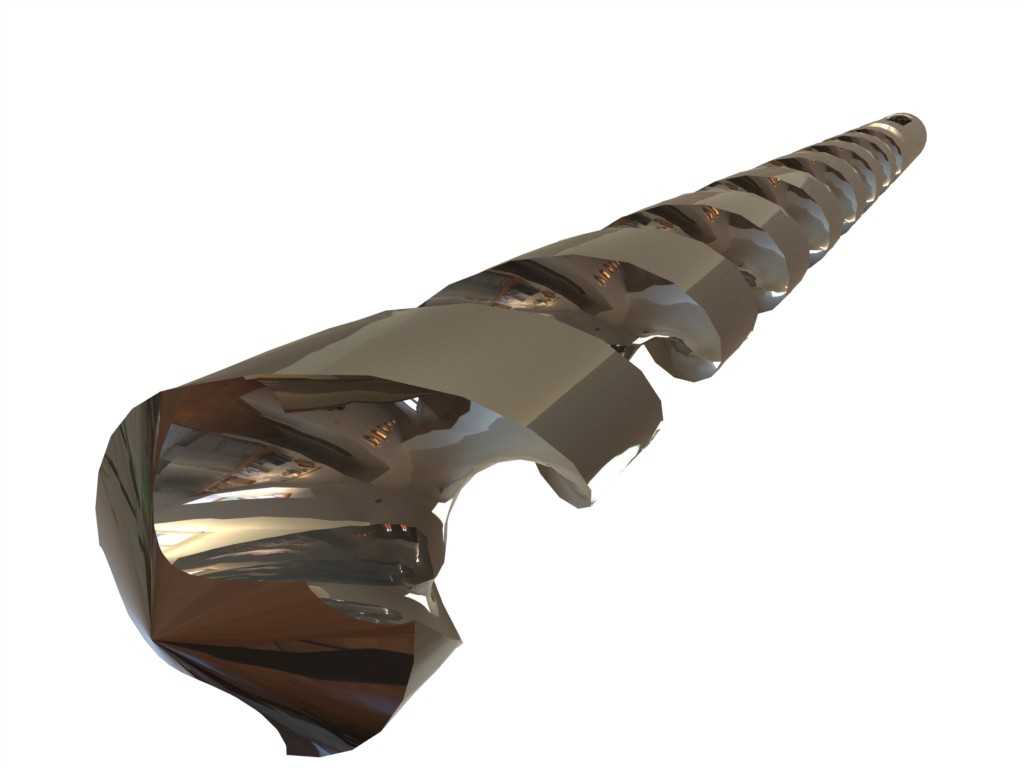

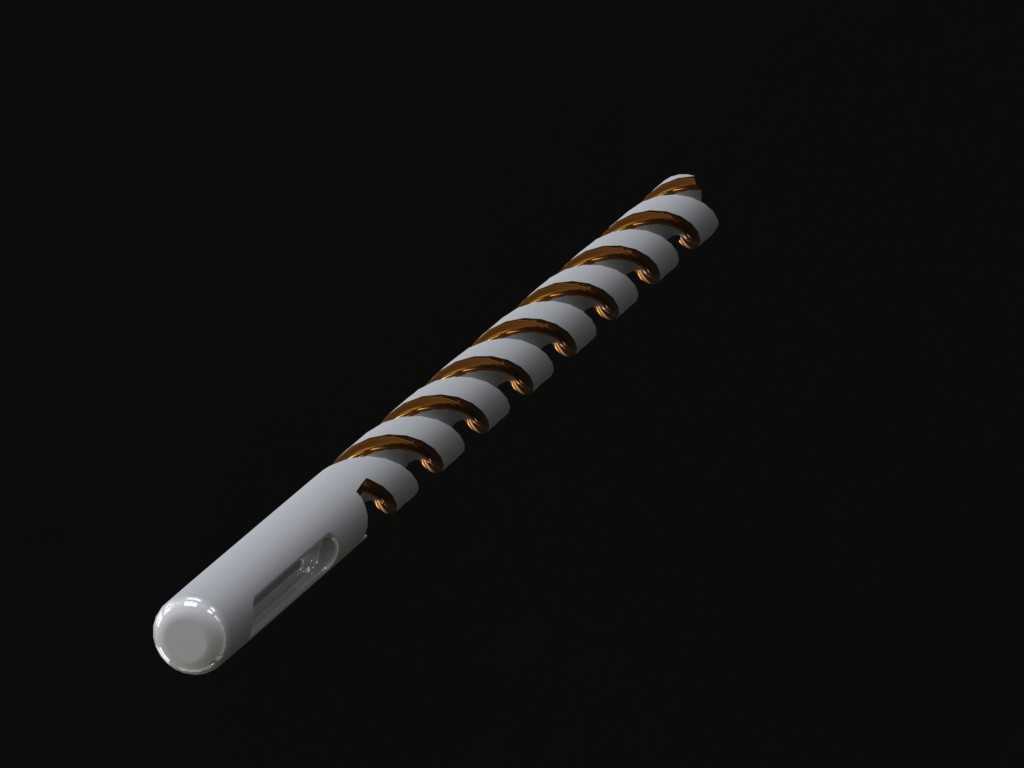

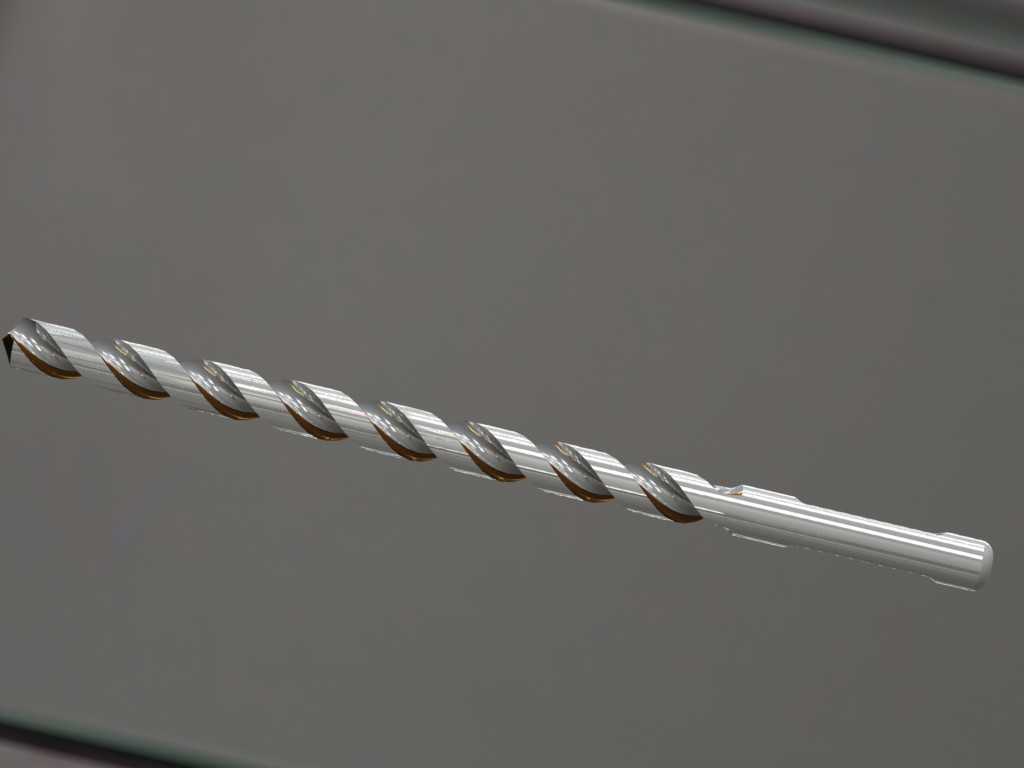

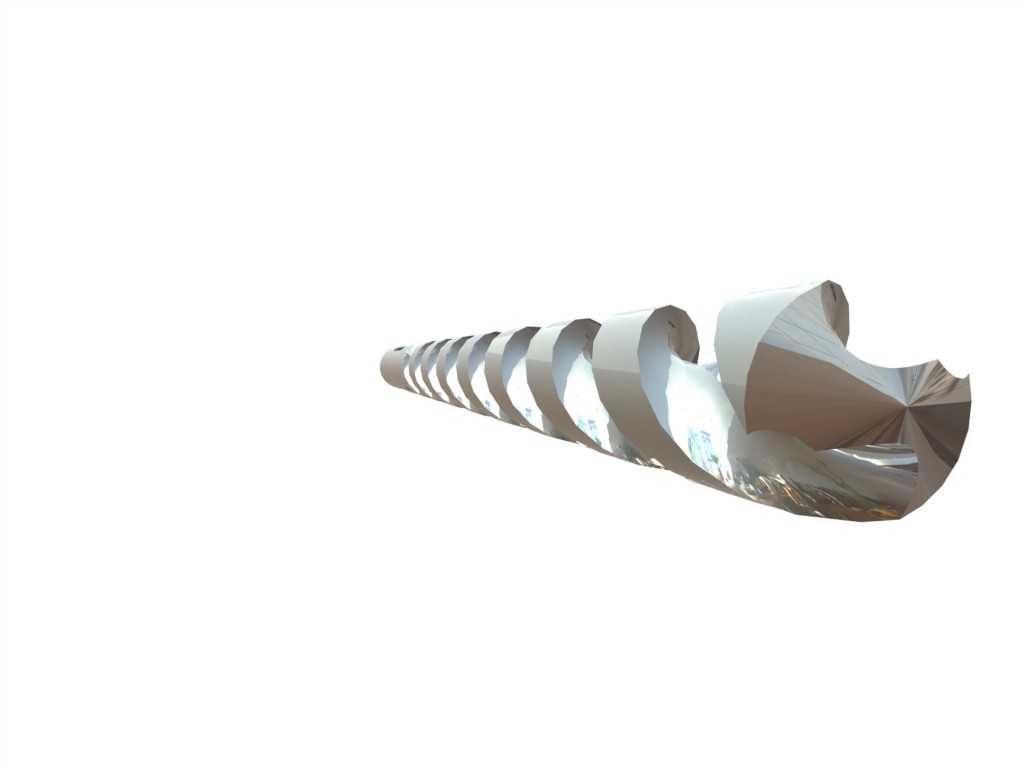

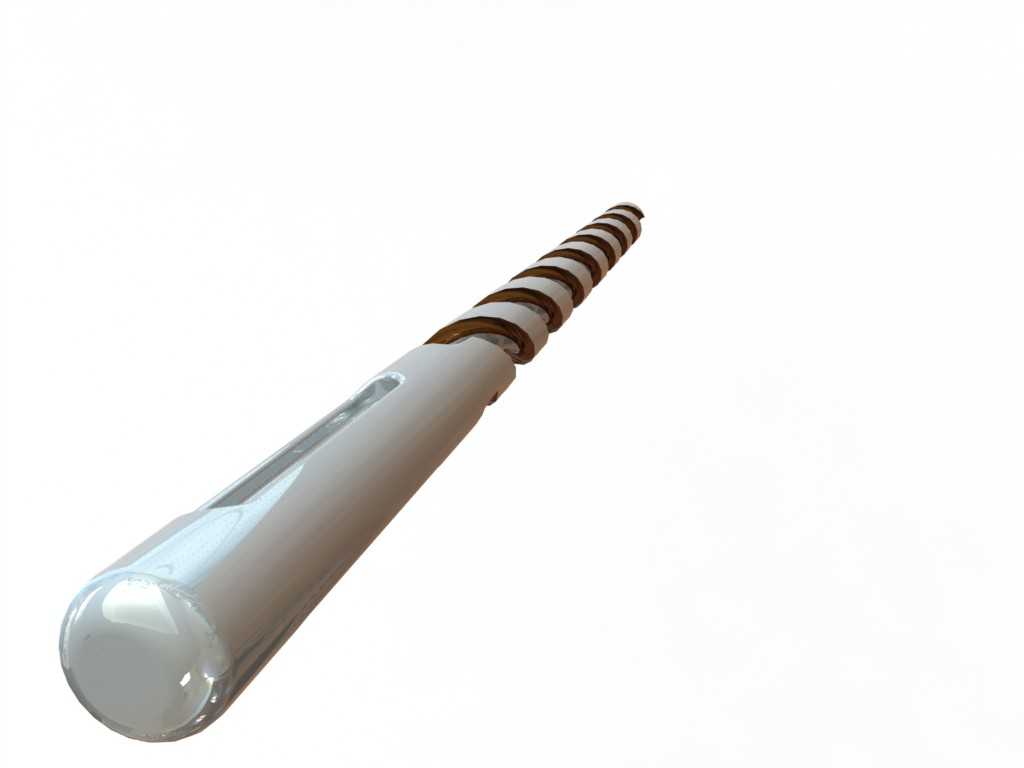

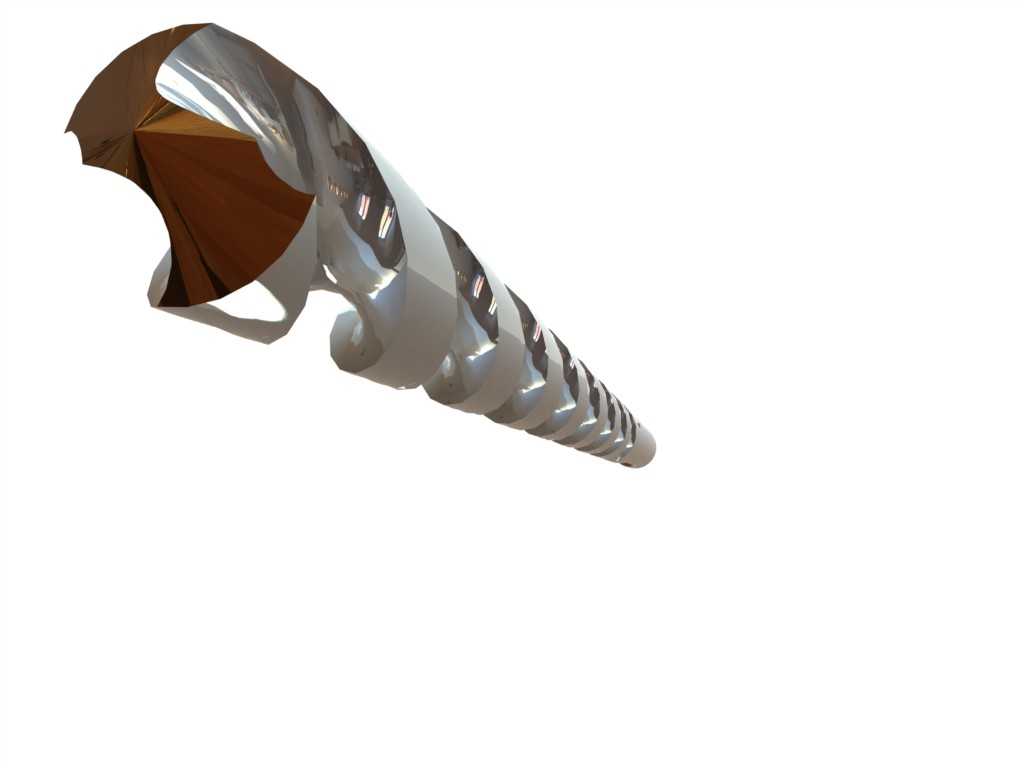

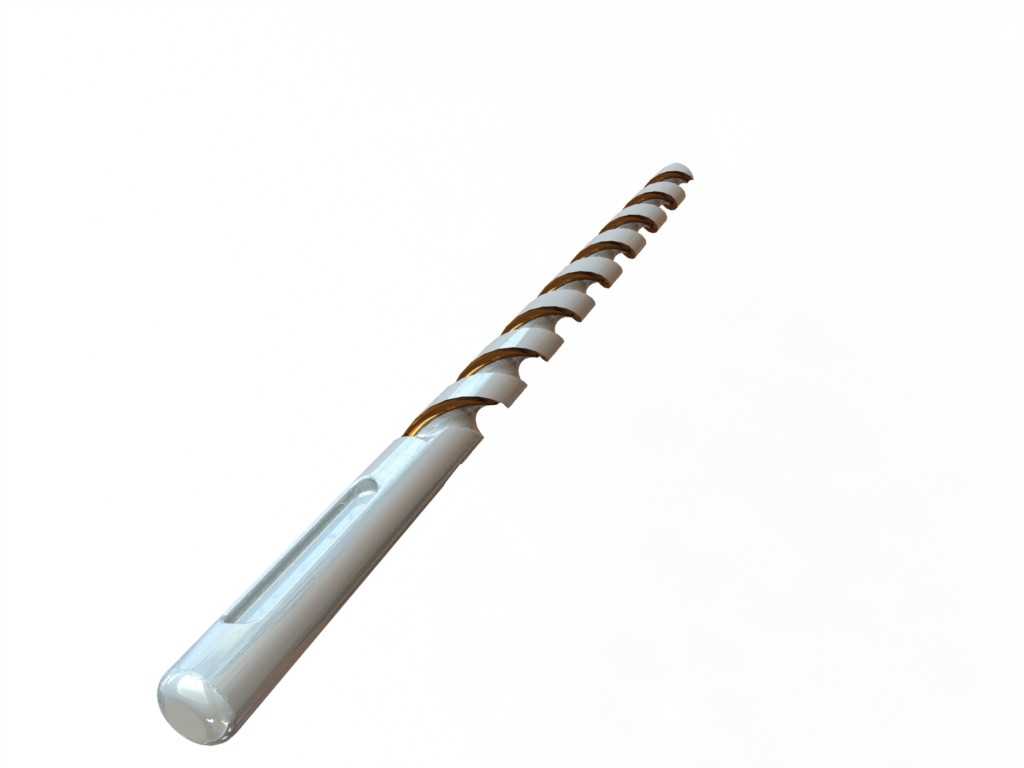

　　从结构拆分来看，整支钻头分为直柄装夹段、刀体螺旋槽段、端部切削刃三个核心部分：尾部直柄段做了高精度圆柱面设计，没有多余的扁尾结构，适配常规三爪钻夹头的装夹逻辑，装夹时柄部伸入夹头的长度需要保留至少三分之一柄长，避免高速旋转时出现打滑、摆振；直柄和刀体的衔接位置做了平滑过渡圆角，避免应力集中在截面突变处，防止钻头进给受力时从根部断裂。刀体部分的两条螺旋排屑槽是整个钻头设计的核心，槽型采用等螺旋角构型，螺旋升角匹配常规钢材钻削的排屑需求，钻削过程中产生的带状切屑会沿着螺旋槽的导向面持续向外排出，不会卡在孔底造成闷刀、孔壁划伤；两条螺旋槽之间保留的两条棱边称为刃带，刃带和已加工孔壁直接接触，既起到钻孔导向、防止钻头走偏的作用，也能减少刀体和孔壁的摩擦面积，降低钻削发热。端部切削区域包含两条主切削刃、一条横刃和两个后刀面，主切削刃承担主要的金属切除工作，横刃位于钻头最尖端，钻削初始接触工件时先完成定心，避免钻头刚接触工件表面时滑移跑偏；后刀面做了合理的后角设计，保证切削刃切入材料时不会和已加工表面发生剧烈摩擦，同时保留足够的刃口强度，应对普通碳钢、铝合金、铜件等不同材质的钻削负载。

　　建模过程中可以顺着加工逻辑梳理特征：先绘制钻头整体的回转基体，再通过螺旋扫描命令切除出两条连续的螺旋排屑槽，槽底的圆弧半径需要和钻头直径匹配，避免槽底应力集中；端部切削刃需要通过多个基准平面修剪出对应的前角、后角，横刃部分的斜角也要还原标准钻头的几何参数，刃带部分保留窄条圆柱面，和螺旋槽的曲面做顺滑衔接。外形尺寸层面，这类常规6mm规格直柄麻花钻的柄部直径和刀体工作直径保持一致，整体长径比按照标准通用钻头设计，工作段长度足够覆盖常规10倍径以内的钻孔深度，装夹边界只需要保证钻夹头夹持柄部的区域不干涉螺旋槽起点，钻孔行程预留出钻头尖端穿透工件的安全距离即可，不需要额外设计复杂的安装接口。实际使用中这类钻头的几何细节直接影响加工质量：如果螺旋槽的截面轮廓建模偏差过大，排屑路径就会出现拐点，切屑排出不畅就会在孔内反复挤压，造成孔径超差、孔壁粗糙度升高；如果横刃长度过长，钻孔时的轴向进给阻力会大幅提升，小功率台钻很容易出现进给卡顿，甚至掰断钻头；刃带的宽度也要控制在合理范围，过宽会增大摩擦发热，过窄则会丧失导向能力，钻孔容易出现喇叭口、轴线歪斜的问题。这套结构也可以作为非标改制钻头的基础原型，比如针对深孔钻削调整螺旋角、针对有色金属加工加大排屑槽容积、针对薄板钻孔修磨横刃长度，都能在这个基础几何模型上快速调整参数，不需要从零开始重构刀体曲面，对于刀具设计、加工工艺模拟、钻削运动仿真来说，完整还原刃口和排屑槽的几何特征，才能保证后续的切削受力分析、进给路径规划贴合实际加工状态。
