内燃机活塞精密结构三维数模

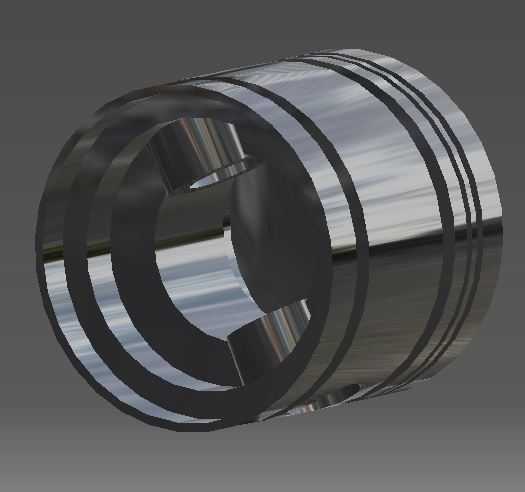

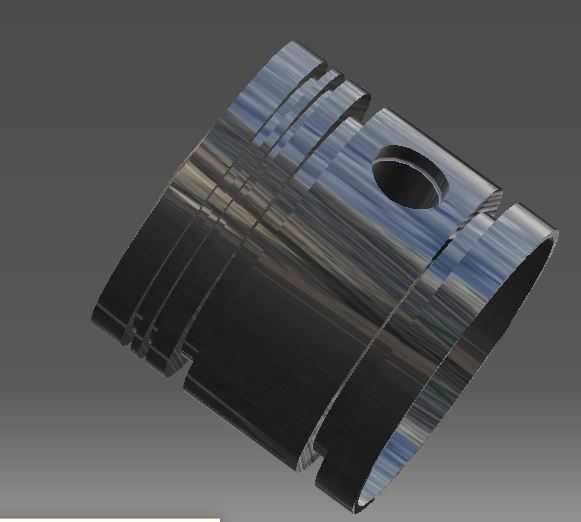

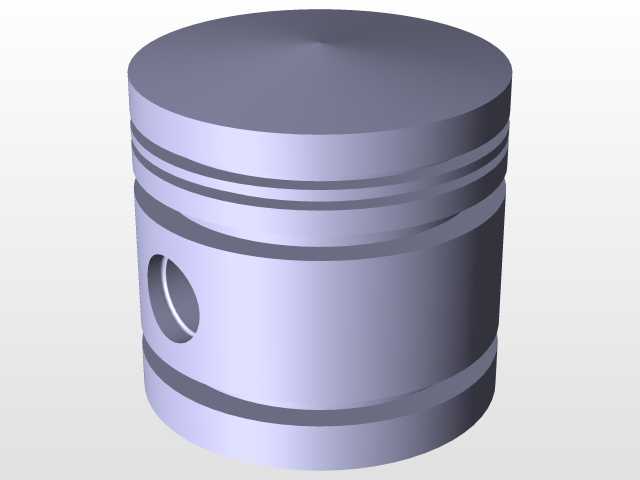

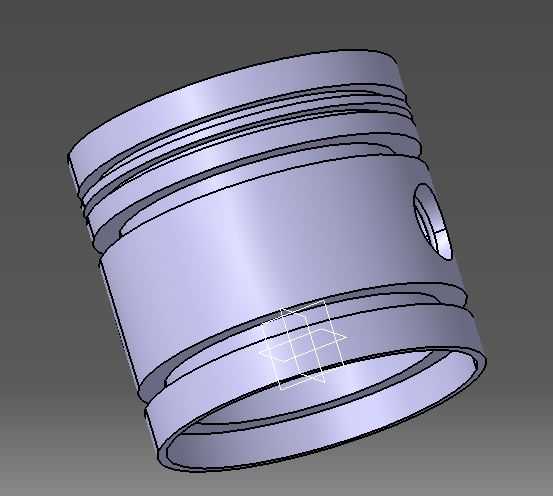

　　活塞是往复式内燃机中完成能量转换的核心运动部件，在气缸内部沿缸壁做高速往复直线运动，与气缸盖、气缸壁共同围成密闭燃烧空间，承受燃油燃烧爆发产生的高温高压燃气作用力，通过活塞销将推力传递给连杆，再由连杆带动曲轴旋转，把燃料燃烧释放的热能转化为曲轴输出的旋转机械能。这款活塞三维结构完整还原了量产活塞的全部典型结构特征，数模中活塞头部加工有多道环形凹槽，对应气环与油环的安装位置，气环依靠自身弹力贴合气缸内壁，密封燃烧腔与曲轴箱之间的通路，避免高压燃气窜入曲轴箱稀释润滑油，油环则负责刮除缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧，同时在缸壁表面均匀布下厚度适宜的油膜，降低活塞与缸套之间的滑动摩擦损耗。活塞销孔采用同轴贯通设计，

　　孔位轴线与活塞中心线垂直相交，用于穿装活塞销实现活塞与连杆小头的铰接配合，销孔周边区域做了局部加厚处理，抵消燃气压力作用下销座位置产生的集中应力，避免长期交变载荷下出现销孔开裂失效。从结构设计逻辑来看，活塞整体采用变壁厚的阶梯式布局，顶部燃烧室侧壁厚更大，保证高温高压作用下的结构刚性，裙部区域壁厚逐步减薄，在引导活塞在缸内往复运动、承受侧推力的同时尽可能降低整体往复质量，减小曲轴连杆机构运转时的惯性冲击。活塞外圆并非理想的正圆柱结构，实际量产中会根据工作状态下的热膨胀差异设计成中凸变椭圆型面，冷态装配时裙部直径略大于头部直径，工作受热后头部温度更高膨胀量更大，最终在热态下形成均匀的配合间隙，既避免冷态敲缸，

　　也防止热态活塞卡滞在气缸内部。环槽的截面尺寸与配套活塞环的厚度、径向宽度严格匹配，槽底预留有积碳容纳空间，环槽侧壁的平面度直接决定活塞环的密封效果，建模时环槽的棱边位置保留了微小的倒角结构，避免装配活塞环时划伤环件表面，也减少工作过程中棱边的应力集中。在整机装配边界上，活塞的最大外径与气缸套内孔为小间隙滑动配合，活塞顶部在上止点位置时与气缸盖底面保留规定的压缩余隙，活塞销孔的内径与活塞销外径、连杆小头衬套内孔形成配合链，活塞的行程由曲轴曲柄半径决定，活塞下行到下止点时裙部不能与曲轴平衡块发生运动干涉。这类活塞结构广泛应用在小型通用汽油机、航模动力、小型发电机组以及便携动力设备当中，工作过程中活塞顶部直接接触两千开尔文以上的燃烧燃气，

　　热负荷极高，结构设计时需要在活塞内部预留冷却油腔的布置空间，大功率机型会通过连杆杆身的油道将压力润滑油喷射到活塞内腔，带走热量控制活塞本体的工作温度。建模过程中可以清晰看到活塞各段直径的过渡关系，头部环槽区、销座区、裙部导向区的衔接位置都做了圆滑过渡，没有尖锐的直角转折，避免应力集中成为疲劳失效的起始点。活塞裙部的型面设计还会考虑发动机做功行程中活塞受到的侧向推力，主推力面的接触面积做了针对性优化，降低裙部与缸壁之间的比压，减少拉伤缸套的风险。销孔两端通常会加工出卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销子端部脱出刮伤气缸内壁，数模结构中该位置的特征完整保留，能够直接用于虚拟装配验证，检查活塞在整个运动行程中与气门、缸盖、连杆等周边部件的动态间隙，也可以作为有限元分析的基础模型，施加燃气压力、惯性载荷与温度场边界，计算活塞的应力分布与热变形量，为后续的结构优化、工艺编制以及配件选型提供精准的三维数据支撑。
