坐式下肢康复小腿抬升训练器械

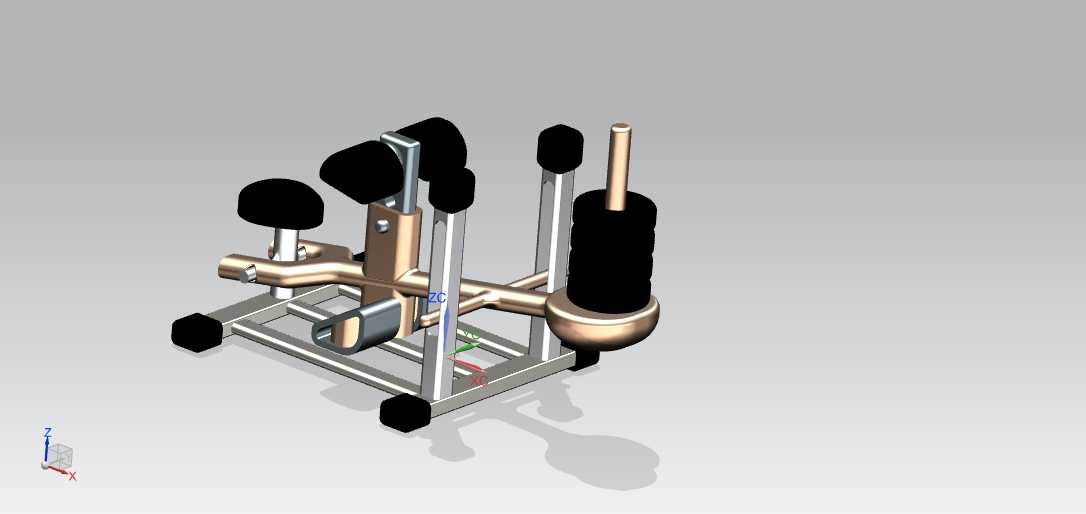

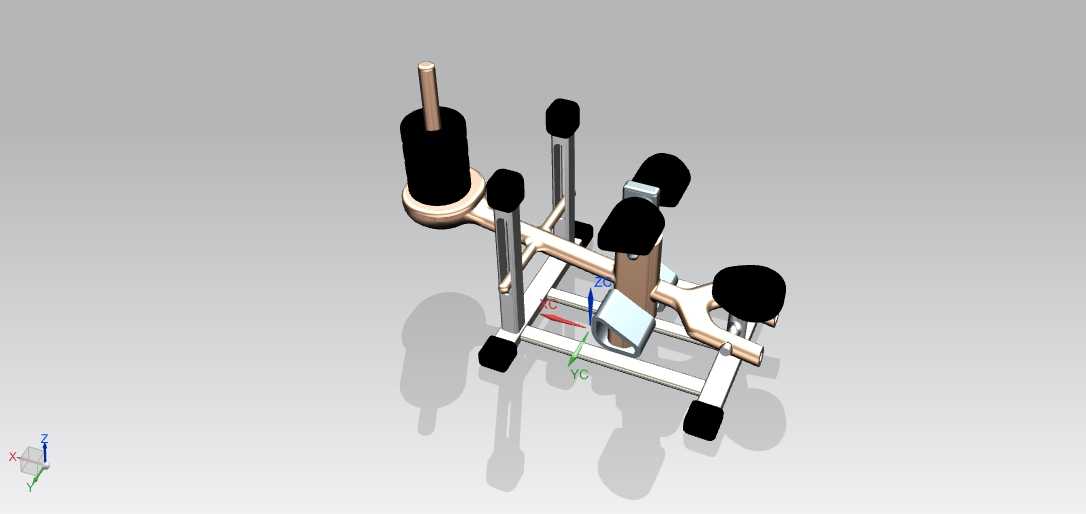

　　这套坐式小腿抬升训练器械的三维结构，面向康复科、社区理疗室、家用健身以及运动损伤恢复场景，主要解决坐位状态下小腿被动与主动抬升、踝关节活动度维持、下肢肌力渐进训练的问题。长期卧床、术后下肢制动、老年肌力衰退或小腿血液循环不佳的人群，在无法稳定站立或承受较大负重时，可通过坐姿完成重复性抬腿动作，降低髋关节与膝关节的冲击负荷。器械整体采用框架式承载思路，底部由方管焊接成矩形底盘，四角配置黑色防滑脚垫，既扩大支撑多边形，又避免训练过程中整机倾覆；底盘离地高度较低，使用者从轮椅或座椅转移时脚部不会形成明显磕碰边界。

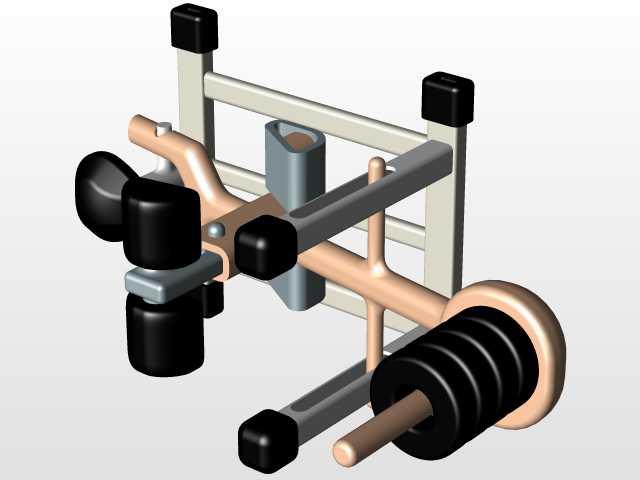

　　从结构布置看，器械中部设置纵向主梁与横向连接管，管件之间通过套筒、紧固件和焊接节点组合，保证左右受力对称。靠近使用者一侧布置小腿承托组件，托垫轮廓贴合小腿下段，软垫外包覆耐磨材料，训练时压力分散在肌肉与胫骨外侧区域，避免局部硬压。抬升动作通过导向立柱与滑动支承实现，立柱沿竖直方向布置，滑动件沿柱体往复运动，带动小腿托举轨迹；侧向黑色旋钮用于调节阻力、行程或锁定位置，可根据康复阶段选择自由活动、阻尼辅助或固定高度支撑。框架后侧设置较高的立柱与配重/阻尼安装位，顶部圆柱形腔体可容纳弹性件、阻尼杆或简易配重块，为抬腿过程提供可感知的负荷反馈。

　　设计时需要重点处理人体工学边界。坐位训练时，使用者膝部通常位于座椅前缘，小腿自然下垂，因此托垫的初始高度应接近脚踝上方而非压迫脚背；抬升终点不宜使膝关节过伸，托举轨迹应允许小腿围绕膝部做弧线运动，而不是强行沿纯直线拖动。三维建模中可将托垫支承设计成带铰接余量的连接形式，使托面在抬升过程中随小腿角度轻微翻转，减少皮肤摩擦。左右两侧的黑色挡块和限位件用于约束肢体偏移，尤其适合单侧力量不足患者在训练时保持小腿居中，但挡块边缘需做圆角处理，间距也要预留裤腿、护具和绷带空间。

　　安装边界方面，这类器械不需要地脚螺栓固定，依靠底盘自重和脚垫摩擦即可稳定工作，但布置时后方应留出阻尼组件维护空间，前方留出座椅和脚部转移空间，左右两侧保留护理人员辅助站位。底盘管件的外轮廓决定了设备占地，脚垫位置决定接地压强；在地毯或理疗床旁使用时，需确认脚垫不陷入软质地面。框架高度方向存在多根立柱，最高处位于后侧阻尼筒位置，搬运通过门框或收纳于床底时，应将可拆卸托垫、旋钮组件先行拆分。

　　从功能扩展角度，该结构并不局限于单一肌力训练。托垫位置下调后可用于踝泵运动辅助，帮助下肢静脉回流；阻尼减小时可作为关节活动度训练器具，适合术后早期被动活动；增加阻力后则可用于小腿三头肌、胫前肌及大腿后侧肌群的轻度抗阻训练。黑色软垫与金属管架形成明显视觉区分，装配时软垫朝向人体一侧，金属管不得突出到肢体运动路径内。各调节旋钮应布置在坐姿使用者或康复师单手可及的位置，锁紧后需有明确止退，避免训练中松动。

　　建模评审时，应检查滑动立柱与底盘的垂直度、左右托臂的同轴度以及脚垫共面度。若立柱倾斜，托垫升降会产生卡滞；若左右托臂高度不一致，患者骨盆容易代偿旋转。焊缝位置应避开高频接触区域，管件端口需设置封盖，防止清洁液进入。整体表面以金属喷涂和深色软垫为主，便于诊室环境下擦拭消毒。该器械结构紧凑、动作路径清晰，既保留了抗阻训练所需的刚性框架，又通过软垫、限位和可调阻尼满足康复训练对安全性、舒适性与渐进负荷的要求。
