便携遥控钥匙外壳曲面结构设计

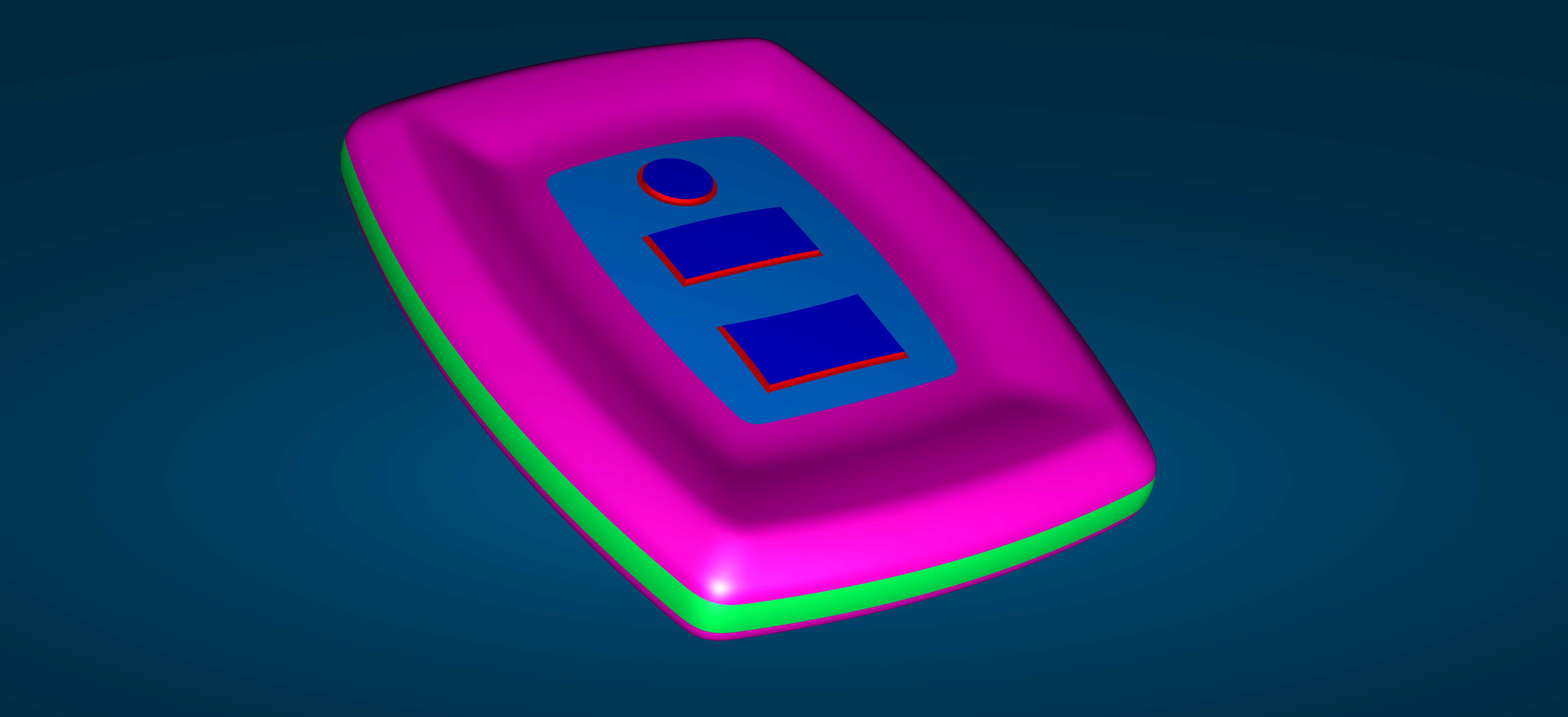

　　在日常车载门禁、工业短距无线操控以及小型智能终端的配套开发里，手持遥控端的外壳并不仅仅是包覆电路板的塑料件，它直接决定用户握持手感、按键触发可靠性以及内部元器件的装配容错空间。这套壳体采用上下分层扣合的布局，上层为亮面洋红色主面盖，下层搭配一圈荧光绿色装饰边条，中间操作区下沉形成蓝色按键承载面板，三个操作元件沿壳体长轴依次排布：最上方为圆形功能按键，下方两枚为矩形按键，按键边缘预留红色高亮分界，既在视觉上明确操作分区，也能在模具分型时对应独立的镶件加工位置。

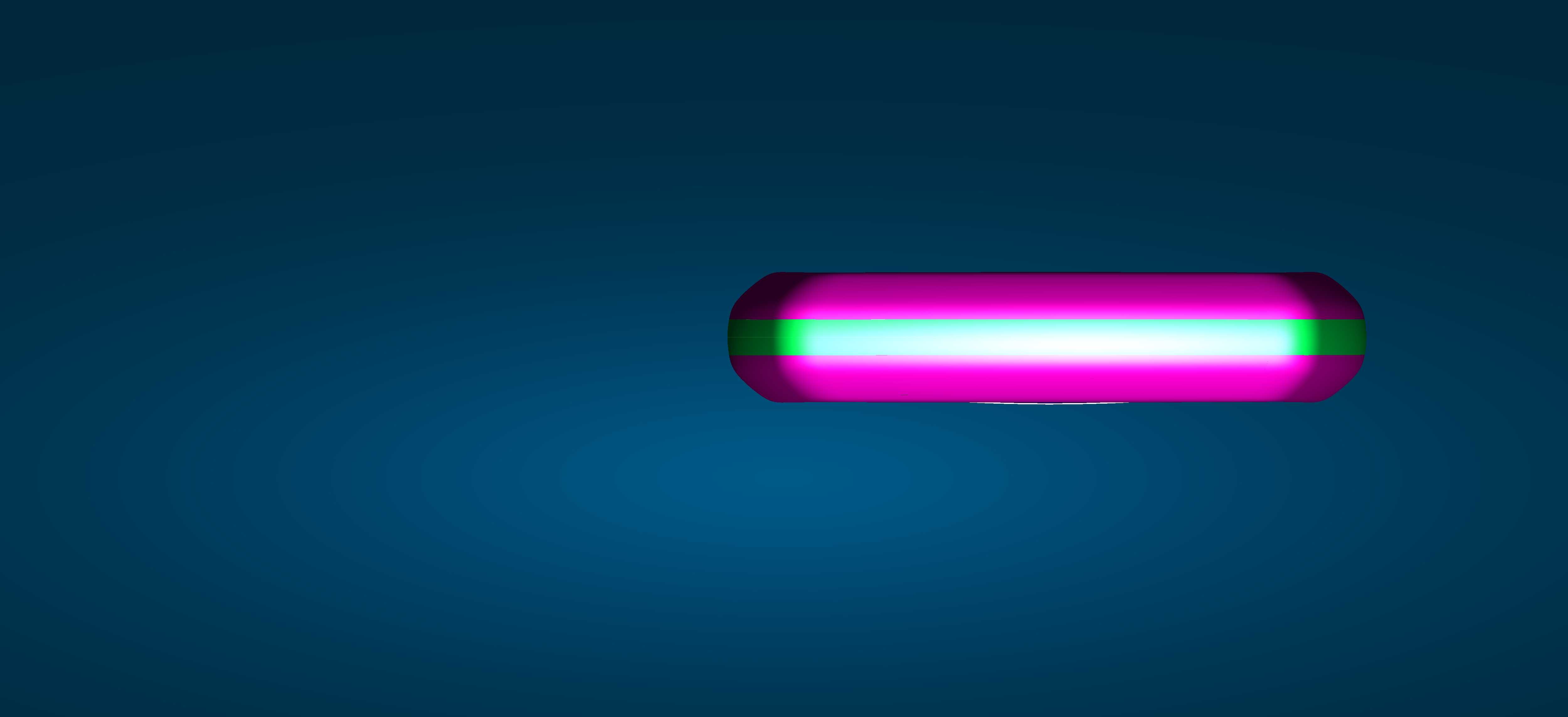

　　从实际使用场景出发，这类遥控终端常被放在衣兜、背包或者车载扶手箱内，外壳轮廓不能出现尖锐棱边，因此整体四周做了大圆角过渡，顶面沿长轴方向带轻微拱起弧度，底面则保持平缓，平放桌面时不会随意滚动。壳体壁厚按照常规手持电子产品的注塑工艺选取，主壁厚度控制在均匀区间，避免局部壁厚突变导致注塑缩痕；上下壳的配合止口沿内圈整周布置，扣合后可阻挡日常灰尘与少量溅水进入内部，侧边预留的超声焊接筋位也可根据产线工艺改为螺丝柱锁附，两种装配方式都能在现有三维结构里直接调整。

　　内部空间规划优先避让PCB板与电池仓：下沉的蓝色按键面板下方对应硅胶按键垫的安装位，圆形按键对应一枚轻触开关，两枚矩形按键分别对应另外两路开关，按键柱的行程间隙按常用轻触开关的按压高度设定，保证按压时无卡滞、松手后可快速回弹。壳体内部四周布置多根十字加强筋，既提升外壳抗挤压刚度，也对电路板起到侧向定位作用，防止跌落时PCB在壳内窜动。下端绿色边条并非独立装饰件，在结构上可作为下壳的配色嵌件，通过双色注塑或者后期卡扣装配实现，分层配色也让产品在同类型遥控钥匙里更容易被用户快速识别。

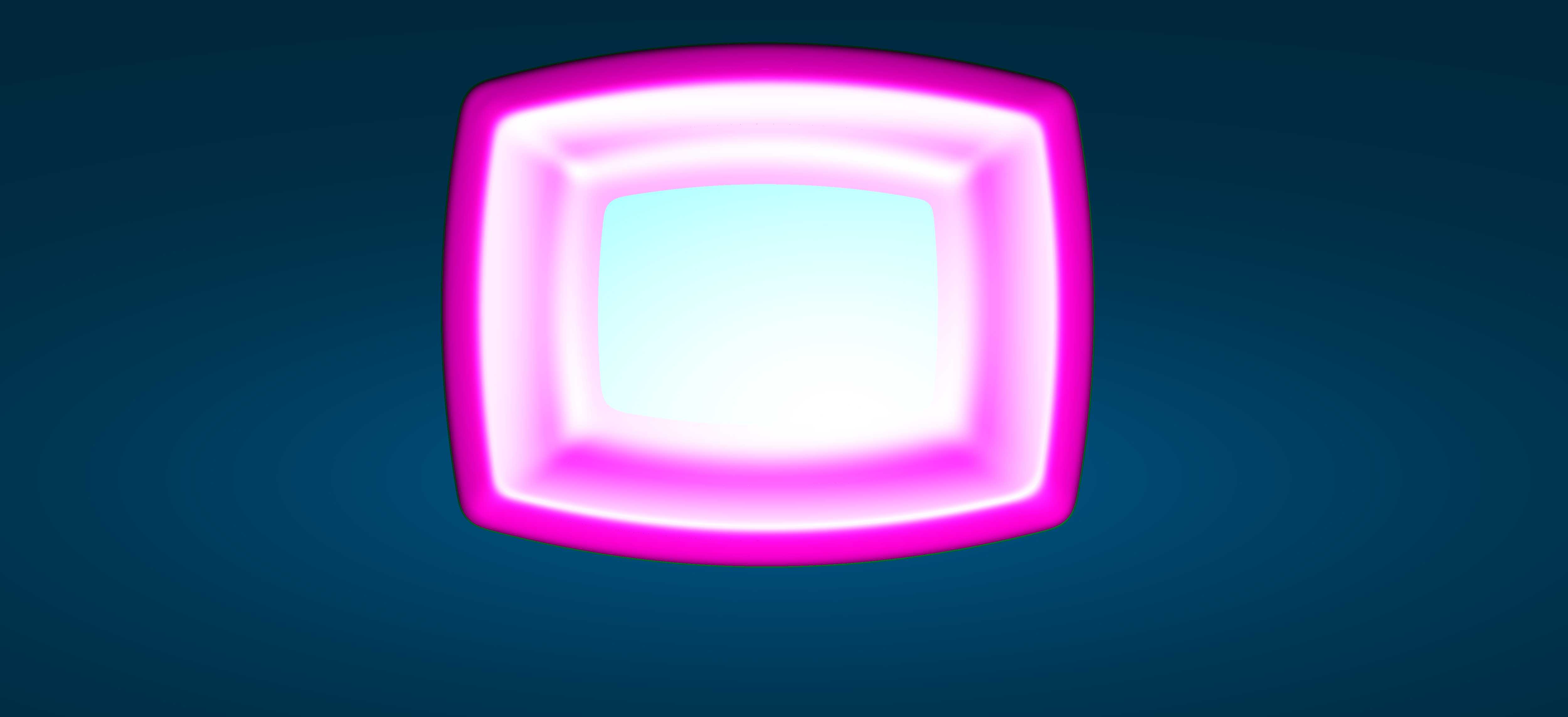

　　建模过程中先搭建主体外观曲面，沿长轴绘制主控轮廓线，再通过放样与圆角命令生成顺滑的顶面拱面，侧面拔模角度按照注塑出模方向设定，保证外壳开模时可顺利脱模。按键区域的下沉槽单独做曲面裁切，槽底平面与按键背面保留均匀间隙，按键周边的缝隙宽度兼顾外观美观与按键活动余量，不会因缝隙过大进灰，也不会因间隙过小出现摩擦卡键。壳体端部的圆角半径经过反复调整，既保证握持时掌心贴合，也避免圆角过大侵占内部电池与天线的布置空间。

　　针对安装边界，整套壳体的长宽尺寸适配单手握持，厚度方向可容纳纽扣电池或者小型软包电池，天线布置在壳体一端的净空区域，外壳表面不做金属镀层，避免屏蔽无线信号。结构校核阶段重点关注上下壳扣合后的错位量、按键按压行程以及跌落冲击时的筋位受力，边角位置适当加厚局部壁厚，抵消落地碰撞时的应力集中。这套结构既可以作为车辆遥控钥匙的外观手板验证依据，也能拓展为小型工业无线遥控器的终端外壳，后续只需调整按键数量与内部PCB定位柱位置，即可快速适配不同的通讯控制需求。
