航空机载铰接式轴承安装支座

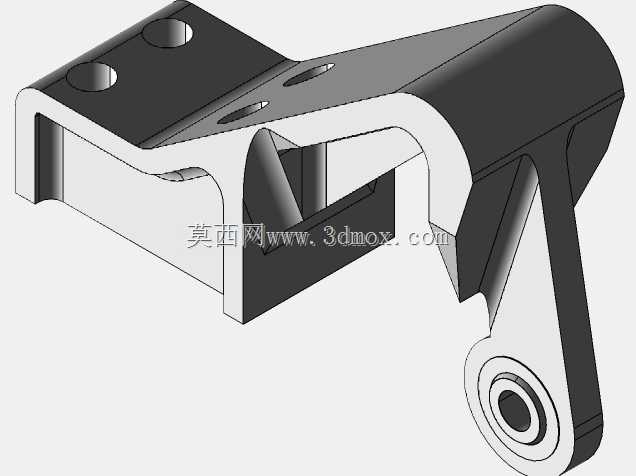

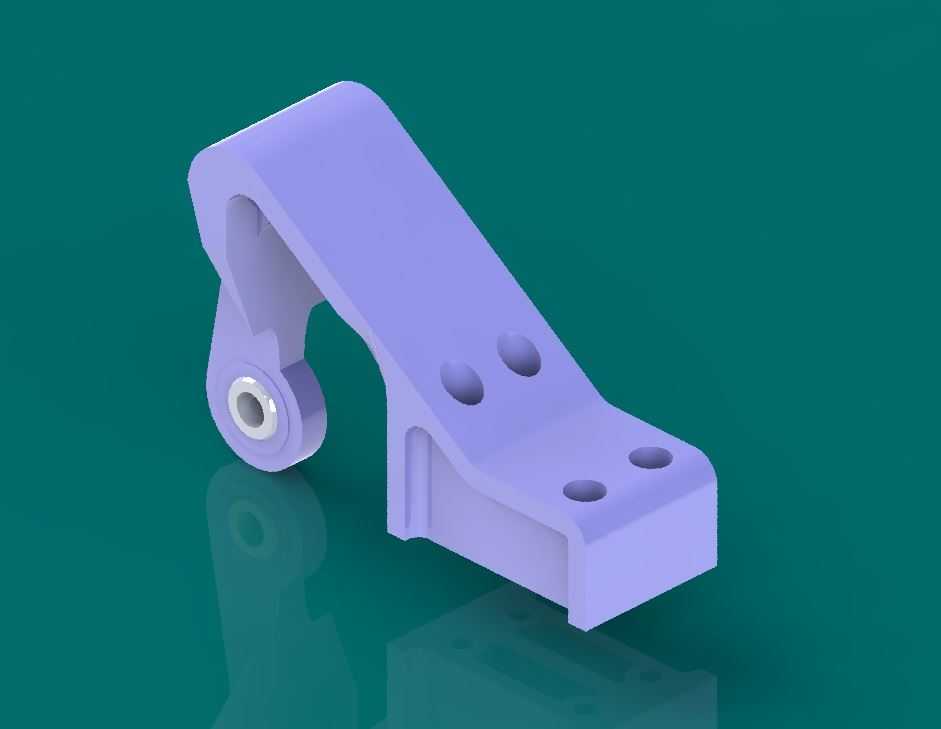

　　在小型通航飞行器、无人机机载设备的安装布局里，这类带铰接孔的弯折支座承担着把旋转类小载荷部件固定到机身框架上的作用，日常维护中经常会遇到原有机载支架振动开裂、安装孔位错位的问题，重新测绘设计这类支座时，首先要核对的就是端部铰接轴承的配合边界。支座下端的同轴圆孔是核心装配位，孔内嵌入带金属衬套的滚动轴承，衬套外圈和支座孔采用过渡配合，压装后衬套端面和支座凸台侧面留0.1毫米左右的间隙，避免轴承运转时端面和支座发生摩擦，铰接轴穿过轴承内圈后，轴端用锁紧螺母限位，整个铰接端可以绕轴做小角度摆动，用来补偿机身飞行过程中产生的微小形变，防止硬连接出现应力集中。支座的主体是一块向上倾斜的弯折承力板，

　　板身从下端铰接座位置斜向延伸到右侧的水平安装平台，倾斜段的板面上开了两个圆形通孔，这两个孔是减重孔，在不明显降低板身抗弯截面模量的前提下，去掉了实体区域多余的材料，机载部件对重量敏感度很高，每减少一克无效重量，都能小幅提升飞行器的有效载荷，开孔的边缘做了全圆角过渡，避免尖角位置在高频振动下产生疲劳裂纹。右侧的水平安装平台是和机身框架对接的基准面，平台面上分布了四个沉头安装孔，孔位按照矩形阵列排布，安装时螺栓从平台上方穿入，拧入机身框架的预埋螺母里，沉头结构可以让螺栓头部完全埋入平台表面，不会突出干涉上方搭载的设备。平台和斜向承力板的交接位置，设计了三角形的加强筋，筋板同时和斜板底面、平台顶面融合在一起，

　　这个位置是整个支座弯矩最大的区域，当铰接端受到径向载荷时，力会沿着斜板传递到安装平台，交接位置如果没有加强筋，反复受载后很容易出现弯折变形，筋板的厚度取为主板厚度的0.8倍，既保证刚度，也不会额外增加过多重量。下端铰接座的外侧做了圆形凸台，凸台的外径比轴承外圈外径大3到5毫米，凸台的端面可以作为轴承轴向定位的止口，压装轴承时可以直接顶着凸台端面控制压入深度，不用额外做定位工装。整个零件的壁厚尽量保持均匀，斜板、平台、筋板、铰接座的壁厚差控制在2倍以内，要是后续采用铝合金机加工或者3D打印工艺，均匀壁厚可以减少加工后的残余应力，要是采用注塑或者铸造成型，也能避免冷却过程中出现缩孔、凹陷缺陷。安装边界方面，

　　铰接端的中心到右侧安装平台端面的距离要严格匹配机身框架的预留空间，平台的底面是完全贴合机身安装面的基准，平面度要求控制在0.05毫米以内，保证安装后支座不会出现翘曲，四个安装孔的位置度公差控制在0.1毫米，避免螺栓穿装时出现别劲的情况。斜板的倾斜角度是根据铰接部件的摆动行程计算出来的，要保证铰接部件在整个摆动范围内，不会和斜板板面发生碰撞，斜板上两个减重孔的位置要避开螺栓的安装路径，同时也要避开应力传递的主路径，不能把孔开在承力的核心截面上。实际工况里，飞行器起飞、降落阶段会产生持续的振动，支座的固有频率要避开发动机的怠速振动频率区间，设计时可以通过调整筋板厚度、斜板截面高度来改变支座的固有频率，避免发生共振。铰接位置的轴承在装配时要填充适量的低温润滑脂，适应高空低温环境下的运转需求，支座的所有外露棱边都做了倒钝处理，没有尖锐毛刺，避免安装维护时划伤操作人员。这类支座除了机载场景，也可以用在小型自动化设备的摆臂铰接位置，用来支撑带旋转轴的摆杆组件，结构形式可以根据安装空间调整斜板的倾斜角度和安装孔的排布间距，核心的铰接支撑、刚性连接、减重抗振的设计逻辑是通用的。建模过程中要先绘制铰接端的轴承配合孔，再搭建斜向承力板的轮廓，之后生成水平安装平台和加强筋，最后切除所有安装孔和减重孔，同步核对每个装配位置的间隙，保证所有运动部件在全行程内都无干涉。
