太阳能竞技赛车轻量化车架底盘结构

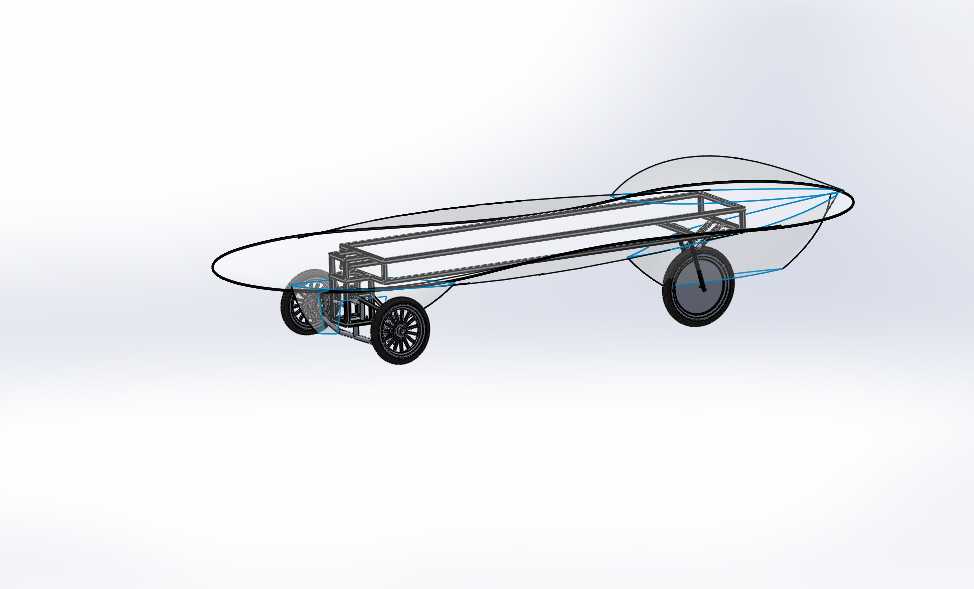

　　这套三维结构围绕太阳能竞技车辆的承载骨架展开，主体呈现开放式桁架式车架布局，采用三轮行走构型，前端设置单转向轮，后部布置双驱动轮，整体轮廓贴合低风阻流线外罩的安装边界。车架主体以矩形管材拼接成纵向主承力梁，中部预留大面积矩形空腔，该区域用于嵌装太阳能电池板承载托架，电池板铺设面与车架上平面保持适配倾角，兼顾受光面积与整车重心高度控制。

　　从实际使用场景来看，这类结构多用于校园节能赛事、太阳能续航挑战赛以及轻型新能源载具原理验证场景，车辆运行过程中完全依靠车顶铺设的光伏阵列获取能量，无需外接燃油动力，整车自重控制是设计阶段的核心约束。建模过程中优先还原了管材的拼接节点：主纵梁从车头转向立柱位置一直延伸至后轮轴安装座，侧向辅以斜撑杆形成三角形稳定结构，避免长距离直管在颠簸路面出现侧向挠曲。车头位置的转向立柱预留了转向节安装孔位，单前轮通过叉形支架与立柱铰接，转向拉杆的连接点位在模型中同步留出装配间隙，后续可直接匹配小型转向机或者拉线转向机构。

　　后部行走区域的设计重点集中在后轴与车架的连接边界，两根后轮分别布置在车架尾部左右两侧，轮轴支座与车架下横梁通过螺栓紧固，支座接触面预留出调节腰型孔，可在装配阶段微调后轮前束与轮距，适配不同赛事的赛道宽度要求。车架中部的空腔除了铺设光伏板之外，下方剩余空间可布置驱动电机、调速控制器以及储能电池组，骨架的横梁间距按照常规轻型锂电模组的外形尺寸预留，电池组可通过扎带或者快速压条固定在横梁之间，维护时无需拆解外围覆盖件即可完成线路检修。

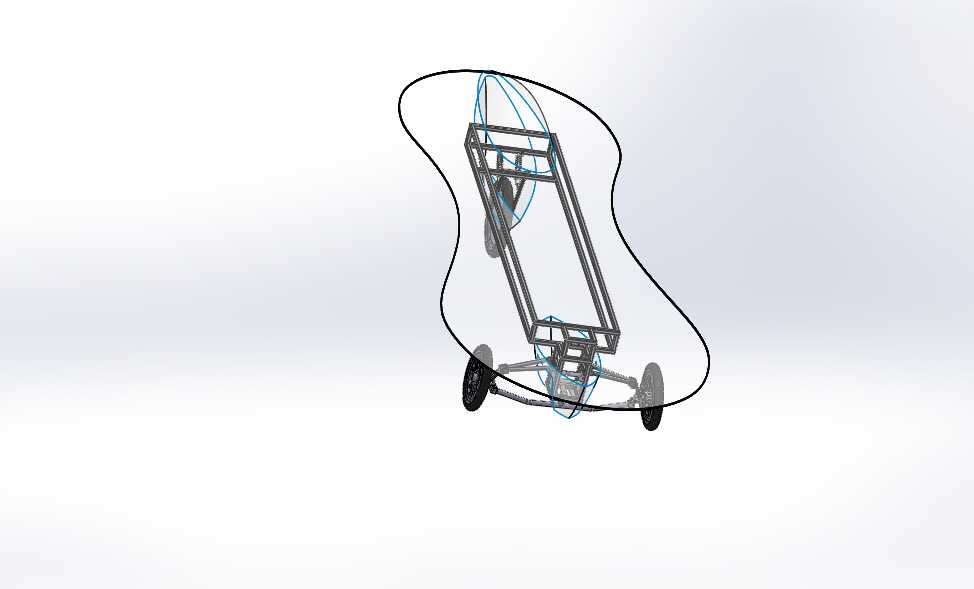

　　外轮廓的蓝色样条曲线明确了整车流线外壳的最大包络面，车架所有外露杆件均控制在该包络面以内，后续加装薄型复合材料外壳时，外壳内壁可直接在预设的连接支座上定位，不会出现杆件与外罩干涉的问题。整车离地间隙按照平整铺装赛事路面设定，底盘下平面与地面保留足够通行高度，既避免过坡时剐蹭电池底壳，也不会因为重心过高影响弯道侧倾稳定性。

　　结构建模阶段同步校核了各部件的安装顺序：先完成主桁架的拼焊或者螺栓组装，再依次装入转向轮组、后轴轮组、电气固定托架，最后铺设光伏板与外覆盖件，所有节点的操作空间都在三维布局中提前避让，不会出现工具无法伸入紧固点位的问题。车架管材的选型偏向薄壁高强度材质，在满足碰撞承载与路面冲击强度的前提下尽可能削减冗余重量，配合三轮布局更小的滚动阻力，能够最大化利用光伏板转化的有限电能，提升整车续航里程。转向系统的传动路径在骨架上预留了穿线空间，刹车线管也可沿主纵梁内侧布设，全程避开光伏板的铺设区域，防止线路长期受光照老化。后轮驱动电机的安装位贴近后轴布置，可采用链传动或者轮毂直驱方案，模型中预留的安装接口可兼容两种驱动形式，方便设计人员根据赛事动力需求快速调整方案，整套结构完整呈现了太阳能轻型车辆从承载骨架到行走系统、能源布置区域的全链条装配逻辑。
