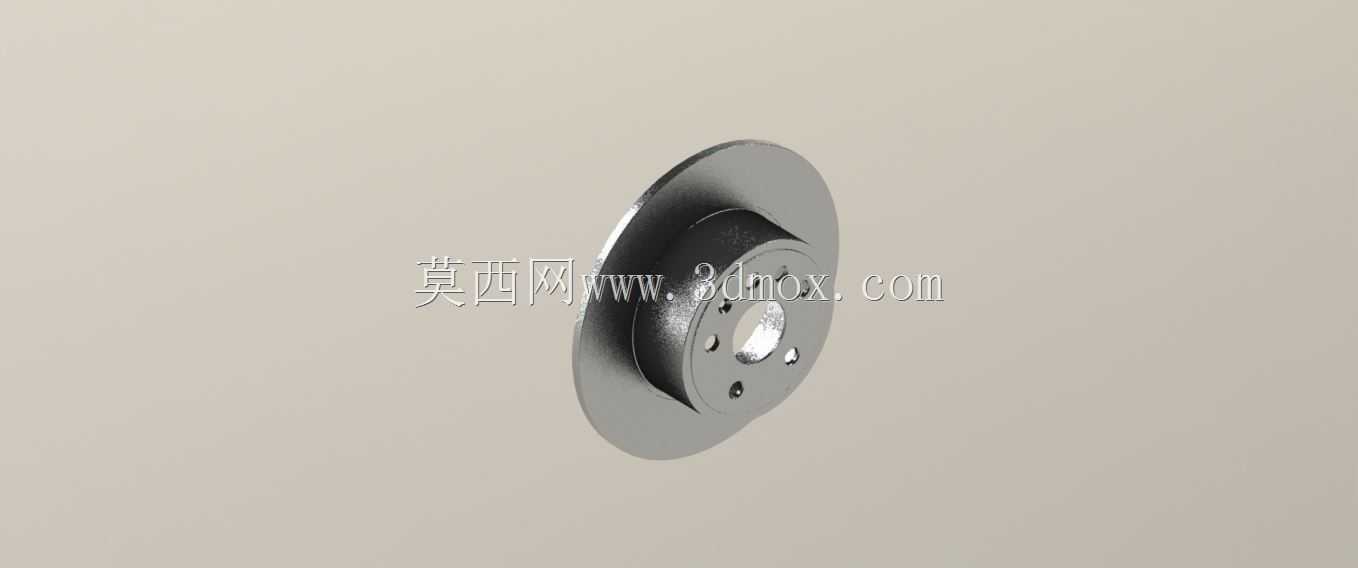

欧宝威达B后轮实心制动盘结构

　　该制动盘面向欧宝Vectra B后轴制动系统，属于乘用车盘式制动器中的旋转摩擦件，主要承担后轮减速、驻车辅助以及行车制动时的热负荷与扭矩传递。模型围绕后制动盘的真实装配关系展开，重点还原了盘体、中心轮毂安装面、螺栓孔、定位孔、轴承配合区域以及摩擦环带的几何形态，可用于制动器结构校核、底盘件逆向设计、教学演示以及维修替换件的前期方案确认。

　　从实际装车场景看，后制动盘安装在转向节或后桥轮毂轴上，内圈与轮毂轴承、轴头形成同轴配合，车轮螺栓穿过盘体孔位后将轮辋、制动盘和轮毂压紧。制动时，制动卡钳从两侧推动刹车片夹紧摩擦环，盘体随车轮旋转，把车辆动能转化为摩擦热并向空气散发。后轮制动盘虽然承担的制动力矩通常小于前轮，但在整车制动稳定性、侧向力分配和电子制动系统介入时仍具有关键作用，因此其端面跳动、摩擦面平面度、中心孔同轴度以及安装孔位置度都需要严格控制。

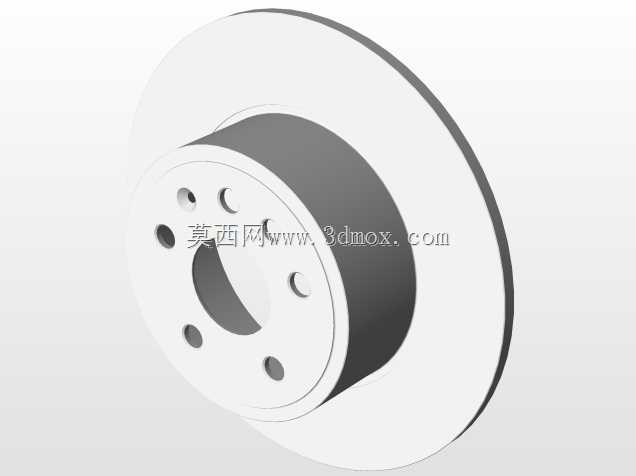

　　结构上，该件采用实心盘形式，摩擦环与中心安装帽区过渡为一体。实心盘结构相对简单，热容量适中，适合中型轿车后轴常规载荷工况。盘体外侧为连续环形摩擦面，刹车片在该区域形成稳定接触；中心隆起的帽状结构提供轮毂避让空间，使盘体摩擦面与轮辋、卡钳和转向节之间保持必要间隙。孔系布局围绕中心轴线均布，既保证车轮螺栓穿过，又通过定位结构抑制盘体在装配后的偏心旋转。模型中可见多个小孔和中心凹腔，这些特征对应实际零件上的安装、定位或减重结构，在建模时不能简单省略，否则会影响卡钳间隙检查和螺栓装配判断。

　　设计思路上，后制动盘需要同时兼顾摩擦面积、热容量、转动惯量和安装边界。摩擦环外径决定刹车片有效接触半径，直接影响制动力矩；盘厚影响吸热能力和磨损余量，也关系到卡钳活塞行程；中心帽高度决定摩擦面相对于轮毂安装面的轴向位置，若该尺寸偏差较大，会造成刹车片偏磨、卡钳碰撞或轮辋干涉。螺栓孔分布圆直径、中心孔直径和孔位角度则属于硬安装边界，必须与轮毂、车轮和轴承尺寸链保持一致。

　　在三维建模过程中，应优先以回转体方式建立盘体基础轮廓，再通过阵列特征生成均布孔位。摩擦面与安装面之间的同轴关系需要以同一基准轴线约束，端面跳动可在工程图中通过形位公差表达。圆角过渡区域不应过度尖锐，尤其是帽区与摩擦环连接处，那里承受热应力和制动扭矩循环，合理圆角有助于降低应力集中。对于维修或逆向设计而言，还需关注磨损极限厚度、通风或实心结构差异、刹车片扫掠区域以及防锈面与摩擦面的分界。

　　该模型能够帮助结构设计师在底盘布置阶段检查制动盘与卡钳、轮毂、防尘板、轮辋内腔之间的空间关系，也可用于制动器拆装培训、零部件展示和制动系统原理说明。通过完整保留中心孔、螺栓孔、摩擦环和安装帽等关键特征，模型不仅呈现外观形态，也能反映后制动盘在实车中的装配逻辑与功能边界。
