两脚直插式手机电源适配器结构

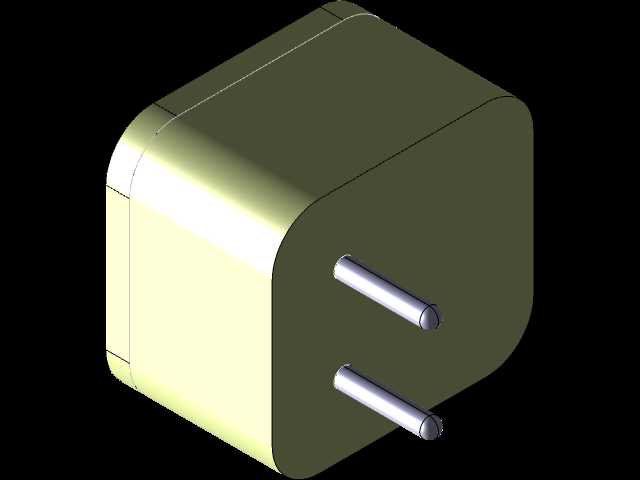

　　该作品呈现的是一款两脚直插式手机电源适配器的三维结构，主体由圆角方形塑胶外壳、内置电源转换腔体和前端平行金属插脚组成。模型重点还原了充电器在插座配合、外壳分件、插脚定位以及内部空间预留方面的工程关系，适合用于消费电子配件结构评审、逆向参考、装配干涉检查和外观方案沟通。

　　从实际使用场景看，这类适配器主要面向手机、小型数码终端和低功率电子设备，通过墙面插座或排插取电，将交流输入转换为设备所需的低压直流输出。产品在日常携带、差旅使用、桌面充电和家庭插座环境中都有较高出现频率，因此结构设计不能只关注外观造型，还要兼顾插墙后的稳定性、插拔手感、壳体强度、散热空间以及与周边插座孔位的避让关系。

　　插脚部分采用平行双圆柱金属件，外露长度、中心距和伸出方向需要与标准插座夹持结构保持一致。建模时插脚与外壳前端面的配合位置应明确，根部需要预留封胶或固定台阶，避免装配后出现晃动、偏斜或受力旋转。两脚之间的间距直接决定插座适配性，若中心距偏差过大，会造成插入困难；若插脚伸出方向与壳体端面不垂直，则在插墙状态下容易产生附加弯矩，使适配器与插座之间出现松动。

　　外壳采用近似立方体的紧凑造型，边角做圆弧过渡，既减少手持和携带时的尖锐感，也有利于注塑成型时的材料流动。壳体轮廓需要考虑拔模方向，侧壁不宜设置阻碍脱模的深倒扣；前后壳或上下壳的分模线应尽量布置在视觉影响较小、装配定位可靠的位置。圆角半径并非单纯装饰参数，它会影响外壳壁厚均匀性、内部元器件布置边界以及模具加工时刀具可达性。

　　内部腔体设计是该类产品的核心。虽然外观体积较小，但充电器内部需要容纳电路板、变压器或电感、整流器件、滤波电容、安全隔离结构、输出线缆或接口相关组件。三维布局时应先确定插脚与电路板的连接路径，再安排高压区和低压区的隔离距离。金属插脚进入壳体后，需要与导电片或焊盘形成稳定连接，周边塑料支撑筋既要承担定位作用，也要避免在插拔载荷下发生白痕或开裂。

　　散热路径不能依赖后期补救。密闭式适配器在满载工作时，功率器件、磁性元件和整流部位会产生热量，外壳内部需要通过合理的空气腔、元件间距和导热接触将热量分散到壳体表面。模型中若将内部元件贴壳过紧，可能造成局部温升集中；若元件之间间隙过大，则会浪费本就有限的腔体空间。较合理的做法是在保证安规距离的前提下，让发热元件与壳体内壁形成可控的近距关系，同时保留塑料壳体的基本壁厚和加强筋位置。

　　安装边界主要体现在插墙状态。适配器插入插座后，壳体前端面应与插座面板保持平行，插脚承受整机重量和外部触碰载荷。外壳宽度、高度和厚度需要避免遮挡相邻插座孔位，尤其是在多联排插上使用时，过大的侧向轮廓会挤占旁边插头空间。前端面附近不宜设置突出特征，背面和侧面的分模线也应控制台阶差，防止用户插拔时刮手。

　　从装配角度看，壳体内部需要设置电路板定位柱、卡扣位、超声焊筋或螺丝柱等结构。定位柱用于限制PCB在腔体内的平移和旋转，卡扣或焊接筋负责承担长期使用中的开合趋势。若采用超声焊接，焊筋截面高度和宽度要保持连续，拐角处避免应力集中；若采用螺丝固定，则柱位不能与插脚、高压焊点和磁性元件发生干涉。外壳内壁加强筋应围绕插脚根部、PCB支撑区和壳体大面薄弱区布置，筋厚通常小于主壁厚，以降低表面缩痕风险。

　　该模型还可用于反向工程中的尺寸校核。通过外观曲面可以反推壳体圆角、端面斜度、插脚中心位置和整体包络；通过结构剖切思路可以进一步评估内部板卡尺寸、元件高度和安全间隙。对于结构工程师而言，这类小尺寸电源产品的难点不在单一零件造型，而在有限体积内平衡安规、散热、强度、模具工艺和用户插拔体验。

　　在插座配合方面，插脚末端导入段应便于进入插座孔，圆柱表面与插座铜套形成夹持接触；根部则需要避免应力集中，可通过塑料包覆、金属折弯座或内嵌导电支架提高保持力。外壳前端面围绕插脚的区域属于受力高频区，若壁厚过薄或缺少支撑，用户斜向插拔时容易出现裂纹。

　　整体来看，该适配器结构体现了消费电源产品典型的紧凑化设计逻辑：外部轮廓简洁，内部约束密集；外观面需要控制圆角和分模线，内部则要同时满足电路板固定、高低压隔离、热量扩散、插脚承载和装配工艺。三维建模时将这些关系完整表达，才能为后续模具开发、样件验证和产品改进提供可靠依据。
