欧规两脚手机充电插头逆向结构

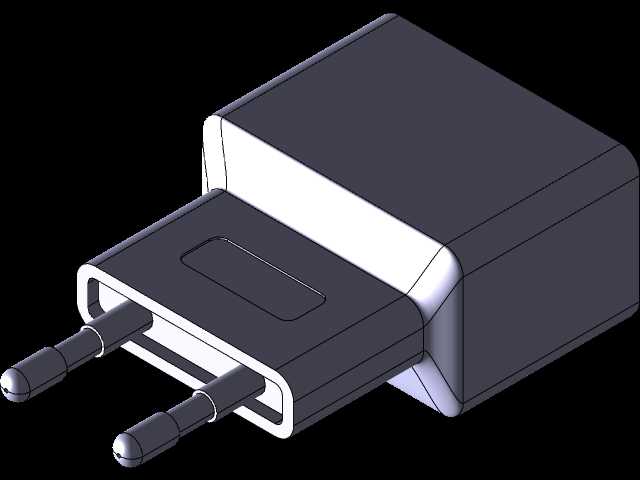

　　这套三维数据围绕常见手机充电插头展开，重点还原了欧规两脚插销、外壳包覆、插脚过渡段以及前端出线区域的几何关系。建模时没有把产品简单看成一个方形壳体，而是从实际装配和使用边界出发，先确认插销中心距、外露长度、端部圆角、壳体包胶位置，再反推内部插片固定槽、挡墙和出线通道。插脚部分采用金属导电件与塑胶本体结合的表达方式，金属段保留圆柱过渡和端部接触形态，塑胶包覆区做出阶梯、筋位和纹理变化，使外观渲染件与后续结构拆件之间能够保持一致。

　　从使用场景看，这类充电头主要面向手机、平板、小型数码终端等低压供电设备，工作时通过墙插取电，再经内部电源板转换为低压输出。外部结构虽然体积小，但对插拔手感、插销保持力、外壳防裂和绝缘距离都有明确要求。模型中插销从壳体伸出的位置设置了加厚根部，避免反复插拔时塑胶孔位产生白痕；壳体前端围绕插脚形成局部加强区，既承担导向作用，也能在插头歪斜受力时分散载荷。主体外壳采用近似立方体的紧凑布局，边角做连续圆角处理，既减少注塑充模时的应力集中，也改善手持插拔时的触感。

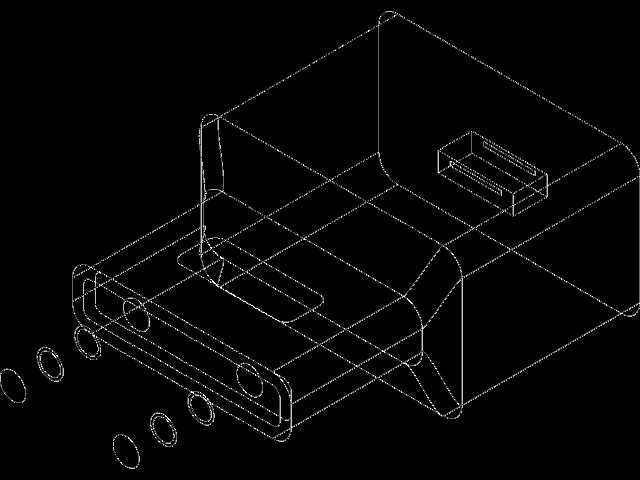

　　逆向建模的难点在于外观曲面和内部约束要同时成立。外观面上可以看到壳体侧面的细微防滑纹理、插脚根部的环状过渡以及顶面标识区域，这些特征不能只靠贴图表现，需要在实体上形成可测量的几何层次。插脚根部的包覆段采用多段直径变化，金属插销进入塑胶后并非悬空，而是依靠内部卡槽、压筋或挡块限制转动和后退。若后续进入量产结构设计，还需要在壳体内部预留PCB板厚度、变压器区域、高压低压隔离筋、焊脚空间以及螺丝或超声焊接结构。当前数据以外观逆向和关键装配边界为核心，能够为外壳造型校核、插脚位置检证、包装空间评估提供直接参考。

　　外形尺寸方面，插头主体需要控制在墙插附近有限空间内，尤其要避免本体过大遮挡相邻插座。模型中方块状主体的宽度、厚度和高度应围绕插销中心距布置，插销外露段需满足插入深度和接触可靠性，根部则保留足够绝缘爬电距离。前端出线或接口区域的过渡不能形成锐边，因为线材在弯折时会反复摩擦该位置；若改为固定插脚式适配器，该区域则转化为壳体封胶和内部线束避让区。壳体分缝通常沿主体周边布置，分模线要避开人手频繁接触的正面棱线，并尽量与圆角方向一致，以降低后期修模和表面处理难度。

　　在工程应用上，该模型可用于消费电源适配器的外观评审、插脚规匹配、壳体壁厚分析和注塑工艺讨论。壁厚设计应尽量均匀，主体外壁不宜过厚，以免缩水和冷却周期延长；内部加强筋则要薄于主壁，并沿受力方向布置。插脚周围属于高受力区，孔位周边需要设置局部加厚，但加厚区要通过斜度过渡到普通壁厚，不能形成明显肉厚突变。外壳材料通常要求具备一定绝缘性能、抗冲击性和耐温能力，模型中的圆角、拔模斜度和筋位走向都会影响模具脱模与成型质量。

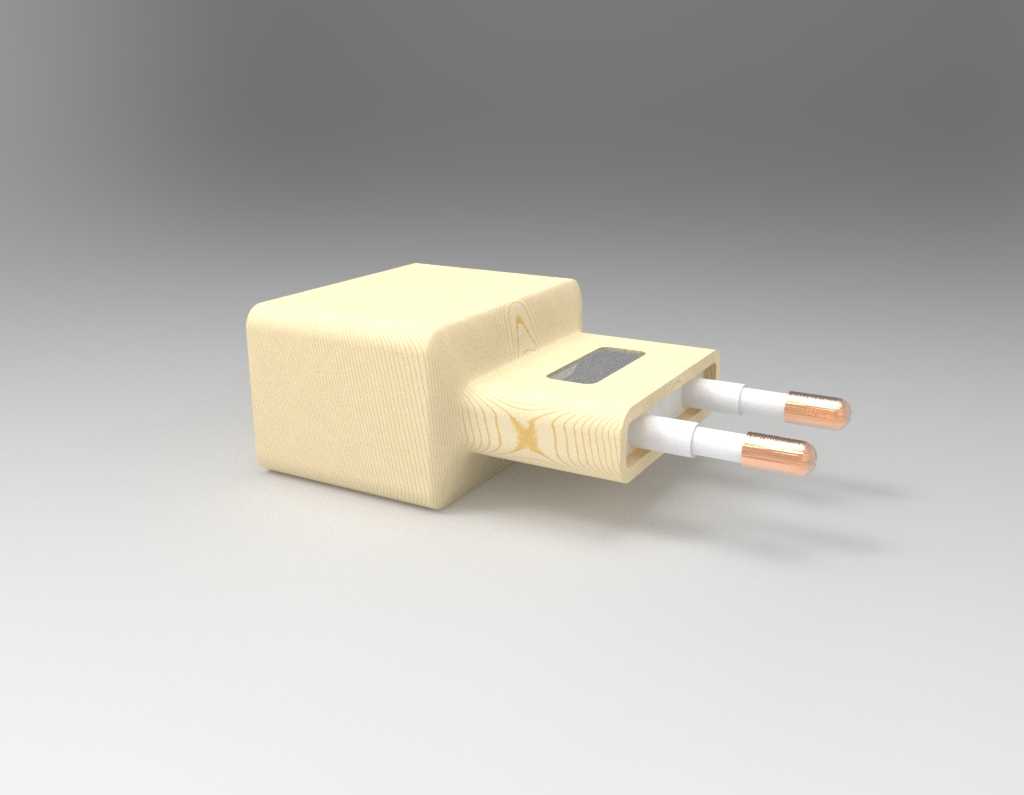

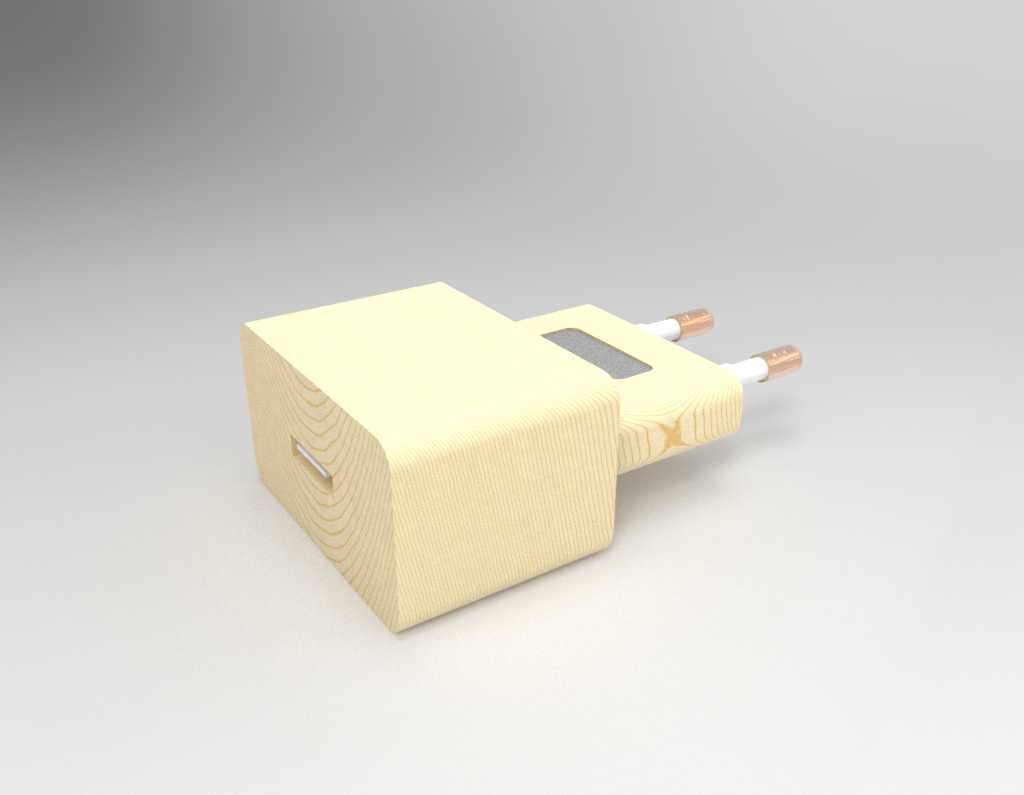

　　从渲染表现看，米黄色壳体突出了塑胶材质的哑光质感，金属插脚通过圆柱高光和端部铜色接触区体现导电属性。视觉表达之外，更重要的是数据保留了产品真实比例：插头主体、插脚长度、根部包覆和前端小平面之间的相对关系清晰，可作为同类适配器改型设计的参照。对于结构工程师而言，这种小件并不意味着建模简单，反而要求在有限空间内平衡安全规范、模具成型、装配固定和用户握持体验。通过逆向方式重建外部特征后，再结合内部电路板进行干涉检查，可以更快完成从外观样件到可制造结构方案的转化。
