工业通用深沟球滚动轴承三维设计

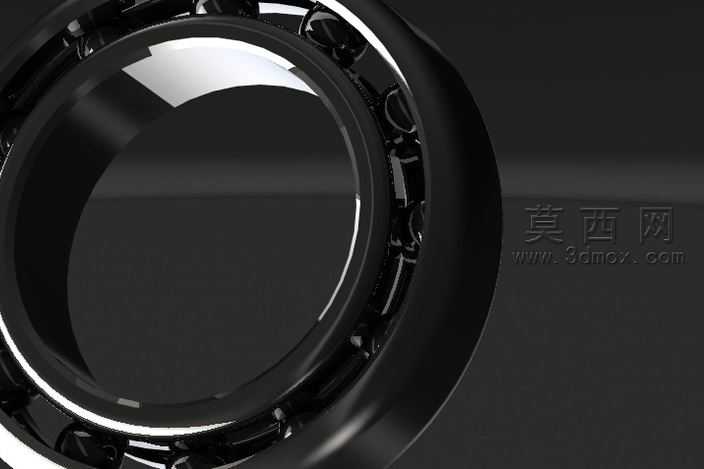

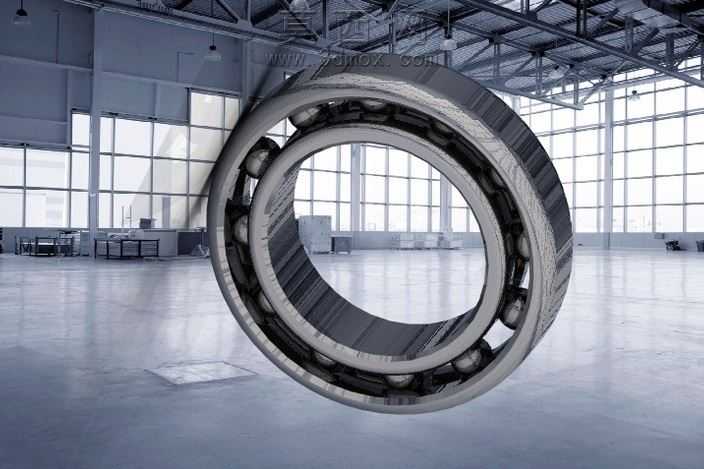

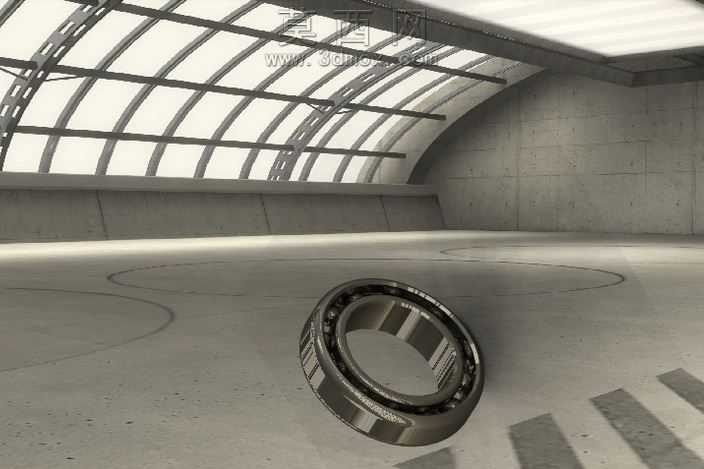

本作品为工业通用深沟球滚动轴承的三维建模设计，建模过程依托NX CAD平台完成，整体遵循机械设计标准中滚动轴承的尺寸规范与结构逻辑开展设计。建模初期先梳理轴承的核心组成结构，将整体拆分为内圈、外圈、滚动体、保持架四个核心功能部件，针对每个部件分别开展参数化建模：首先绘制内圈与外圈的截面轮廓草图，通过旋转特征生成内外圈的基础基体，之后精准绘制内外圈上的滚道曲面，确保滚道的曲率半径与滚动体直径形成合理的配合公差，保证滚动体可在滚道内顺畅转动无卡滞。滚动体采用标准球形结构，通过圆周阵列命令按照设计的节圆直径均匀排布在内外圈滚道之间，阵列过程严格控制滚动体的数量与间距，保证每个滚动体的受力均匀性。保持架部分采用兜孔式结构设计，建模时先绘制保持架的环形基体，再通过拉伸切除命令生成对应数量的兜孔结构，每个兜孔的曲面与滚动体外球面形成间隙配合，既可以对滚动体起到分隔定位作用，又不会阻碍滚动体的自转与公转运动。材质设计上针对不同部件匹配工业实际应用的材质属性：内外圈与滚动体赋予高碳铬轴承钢材质，调整材质的金属反光度、粗糙度参数，还原轴承钢经淬火处理后的细腻金属质感，表面呈现均匀的亚光金属光泽，边缘处带有真实的金属高光反射；保持架赋予冲压钢板或工程塑料对应的材质属性，区分与钢制部件的质感差异。渲染阶段搭建工业厂房风格的展示场景，采用柔和的漫反射环境光搭配定向主光源，清晰呈现轴承的内部装配结构与各部件的衔接关系，通过半透明剖切视角的渲染处理，可直观展示滚动体在滚道内的装配状态、保持架与滚动体的配合间隙，完整还原轴承作为旋转支撑部件的结构原理。整体建模过程严格遵循装配约束逻辑，各部件之间保留真实的运动自由度，可直接用于后续的装配干涉检查、运动仿真分析，也可作为机械传动系统设计中的标准通用零部件调用，适配各类旋转传动机构的设计场景，模型的结构精度满足机械设计、教学演示、产品展示等多场景的使用需求，完整还原了深沟球轴承的结构特征与工业属性。
