椰子剥皮削皮加工设备机架传动结构

　　这套三维结构面向椰子初加工场景，主要解决青椰或老椰外皮去除过程中人工削皮劳动强度大、切削深度不稳定、作业节拍难以连续的问题。设备可布置在农产品分拣线、椰汁加工前处理工位或鲜果包装车间内，椰子经定位后进入剥皮区域，由动力端带动执行件完成外皮刮削、撕扯与剥离，减少手持刀具作业带来的安全风险。

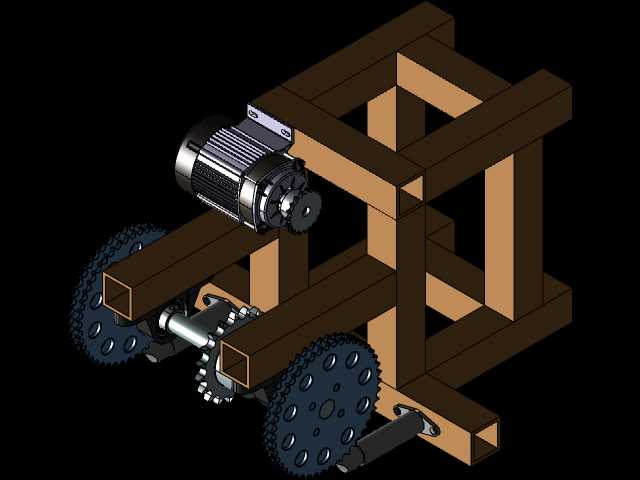

　　从结构布置看，模型采用方管焊接框架作为承载主体，框架由多根矩形管纵横搭接形成立体支撑，立柱与横梁之间保留了电机、传动轴、链轮和剥皮执行机构的安装空间。方管框架并非单纯外形件，其上部承担电机安装载荷，中部容纳传动轴线，下部为切削或剥皮工作区预留操作与排料空间。设计时需要重点校核电机座附近的局部刚度，因为电机启动、链轮啮合和切削阻力波动都会在支座处形成交变力矩；若横梁跨距过大，还应在受力集中位置增加斜撑或加强板，避免运行中出现明显振动。

　　动力部分由卧式电机提供，电机输出端通过小链轮或齿轮件将扭矩传递至下方传动轴。轴系上布置有较大直径的链轮、轴承支撑和连接法兰，链条传动适合这类低速、较大扭矩、中心距相对固定的农产品加工设备。链轮直径差异形成减速增扭效果，使剥皮执行端在遇到纤维较粗的椰皮时仍能保持足够牵引力。轴的安装高度、两轴中心距和链条张紧位置需要在建模阶段同步确认，中心距过小会导致包角不足，过大则容易产生链条松边跳动；实际结构中可通过张紧轮、可调轴承座或腰形孔来补偿链条磨损后的伸长。

　　剥皮工作区的设计思路是把动力传递、工件定位和外皮剥离集中在框架下部开放空间。椰子外形不规则，外层椰皮纤维韧性强，因此执行机构不能只依赖单一刚性挤压，需要结合旋转切削、摩擦撕扯或导向限位完成去皮。模型中露出的多孔圆盘类零件可作为链轮、刀盘或调节轮使用，盘面上的孔位有利于减轻重量，也为安装不同刀具、压块或防护件提供调整位置。对于工程细化而言，刀具材料、刃口角度、进给间隙和安全护罩都需要结合实际椰子尺寸进一步确定，尤其是削皮深度应避免过度切入椰壳，影响后续开孔、饮用品加工或外观销售。

　　安装边界方面，设备整体呈框架式长方体布局，底部由横向方管形成支撑脚，可直接固定在车间地坪或配套支架上。布置时需在电机侧预留检修空间，便于拆装电机、检查链轮润滑和更换链条；操作侧应保留椰子上下料空间，尾部或侧部则需考虑椰皮排出与收集。框架高度不宜只按传动中心线确定，还要兼顾操作人员送料姿态、集料容器位置以及防护罩安装后的净空。若接入连续生产线，应核对设备入口高度与前后输送或定位工装的衔接关系，避免工件转移时出现高度差。

　　三维建模过程中，方管构件可按焊接组件处理，横梁、立柱和支座之间的相交关系需要表达清楚，便于后期出焊接图和下料清单。传动轴、链轮、轴承座、电机法兰和紧固件应保留真实装配关系，尤其是轴肩定位、键连接、链轮锁紧和电机螺栓孔位置，不能只做外观示意。链条包络区域应检查与机架、护罩、刀具之间的干涉情况，设备运行时链条松边会有轻微跳动，防护间隙不能按静止模型极限值处理。

　　该结构的价值在于以较简单的机架和成熟链传动实现椰子剥皮作业的机械化，适合中小型加工点进行样机验证或产线改造。后续深化时可围绕椰子定位夹具、削皮刀盘形式、皮带或滚轮送料、废料导向槽和安全防护进行专项设计，使设备从机械骨架进一步完善为可调试、可维护、可连续作业的农产品加工装备。
