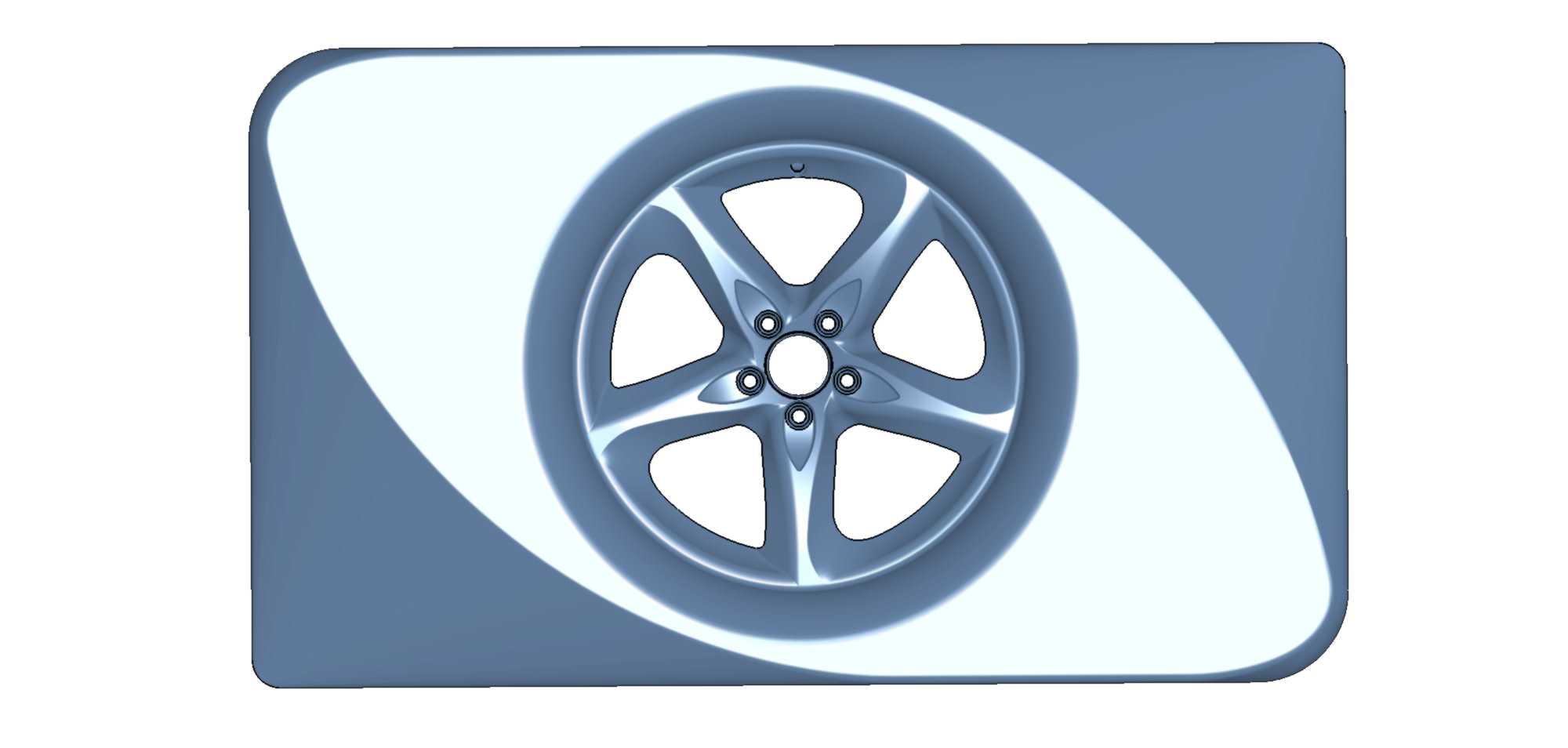

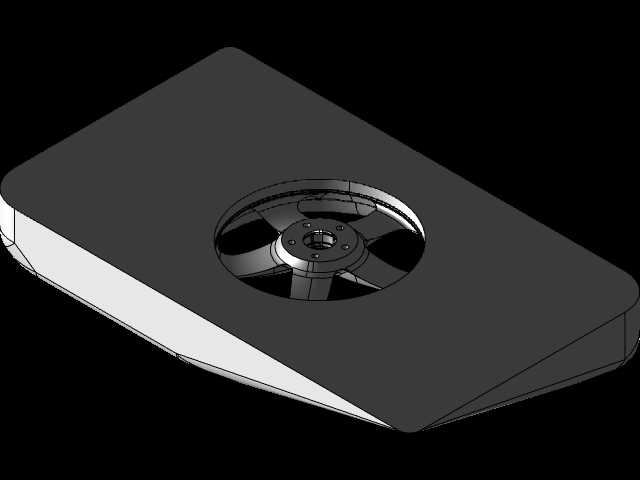

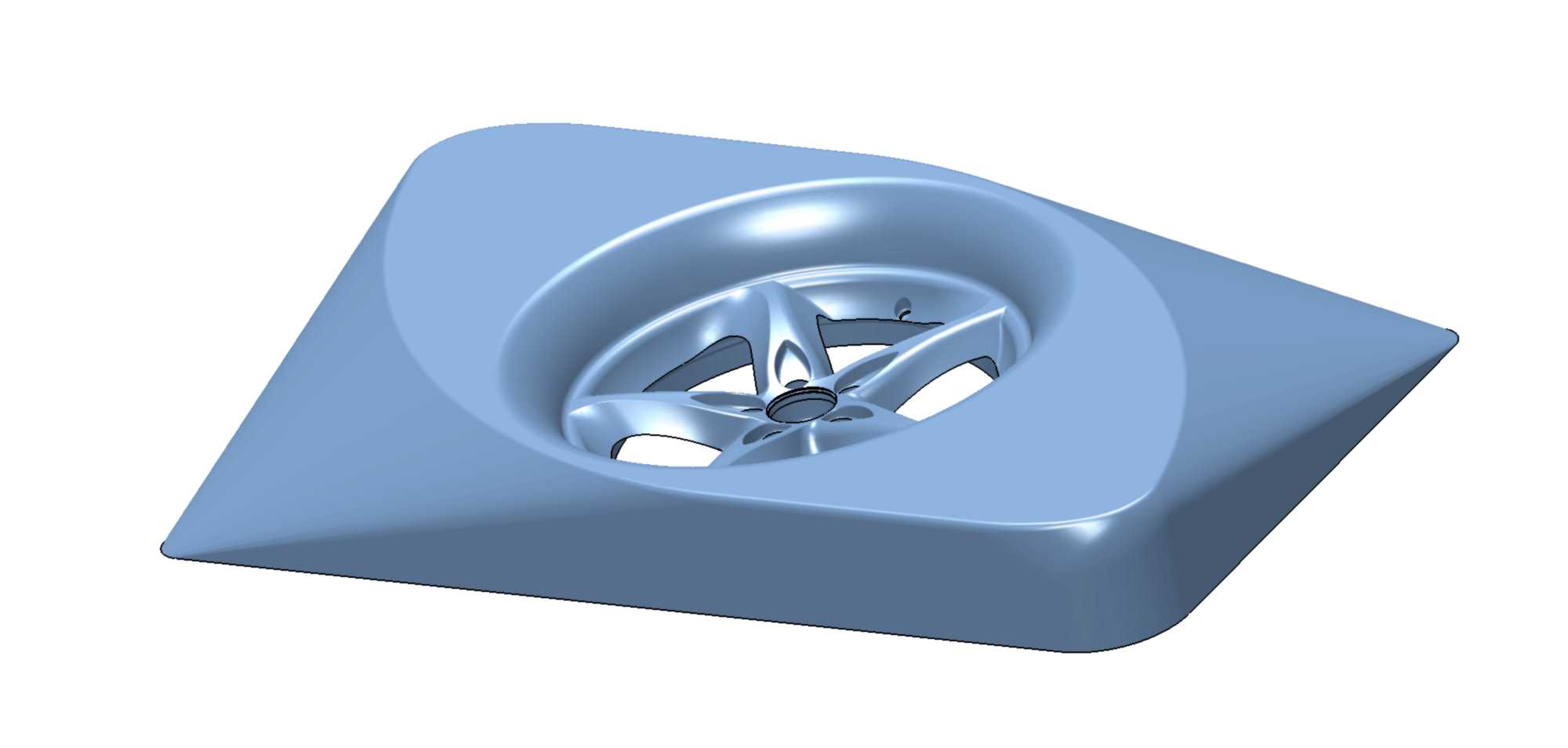

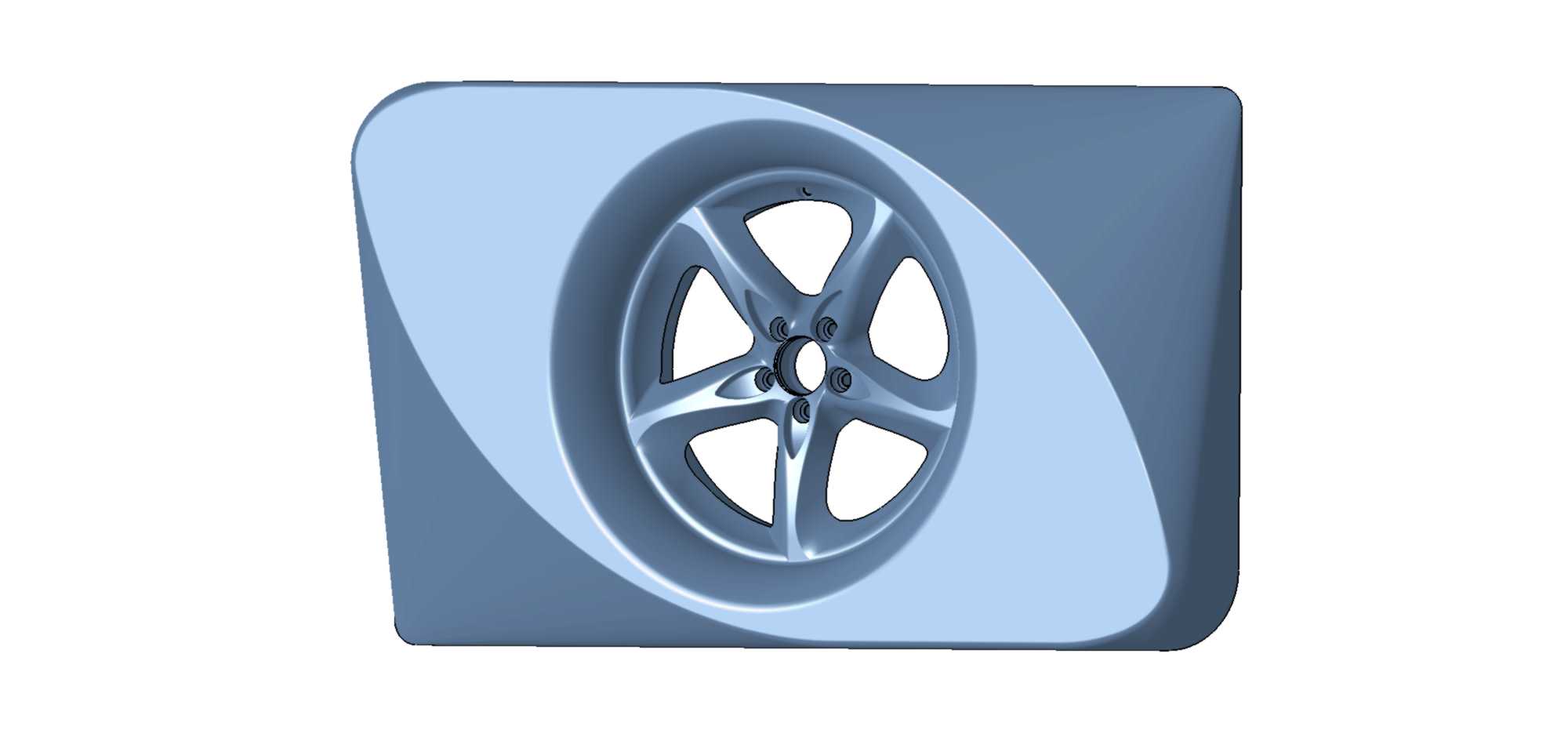

五辐运动款汽车轮毂造型结构设计

　　该作品围绕乘用车铝合金轮毂展开，主体采用五组分叉式轮辐布局，轮辋外轮廓与中心安装盘形成完整承载结构。轮毂在整车中承担轮胎支撑、制动力矩传递、转向载荷传递以及行驶冲击缓冲等作用，其造型不仅影响外观识别度，也直接关系到制动散热、轮腔空间、装配干涉和整车簧下质量控制。

　　从结构分区看，模型包含外侧轮缘、胎圈座、轮辋筒体、轮辐、中心轮毂盘、中心定位孔、螺栓过孔以及气门嘴预留区域。五根主辐条由中心盘向外发散，并在靠近轮辋处形成较宽的支撑脚，使载荷能够从螺栓安装区域较均匀地传递到轮辋周向。辐条之间保留大面积镂空窗口，这些窗口在视觉上降低轮毂厚重感，在工程上也为制动盘、制动卡钳和轮毂轴承附近提供散热通道。车辆频繁制动时，制动系统产生的热量需要通过轮腔空气流动向外散出，若辐条遮挡过多，热量容易在轮辋内侧积聚，进而影响轮胎温度和制动稳定性。

　　中心区域设置大直径定位孔，周围均布五个螺栓孔，符合常见乘用车五孔安装布局。中心孔承担与轴头配合定位的作用，螺栓孔则负责将轮毂压紧在车轮安装面上。建模时需要重点控制螺栓孔分布圆直径、中心孔同轴度、安装面平面度以及孔位周向角度。若中心孔与轴头匹配不当，车辆高速行驶时容易出现抖动；若螺栓孔位置偏差过大，则会造成装配困难或螺栓受附加弯曲载荷。安装盘背面还应考虑制动卡钳间隙、轮毂轴承凸出量以及防尘罩空间，不能只按正面造型确定轮腔深度。

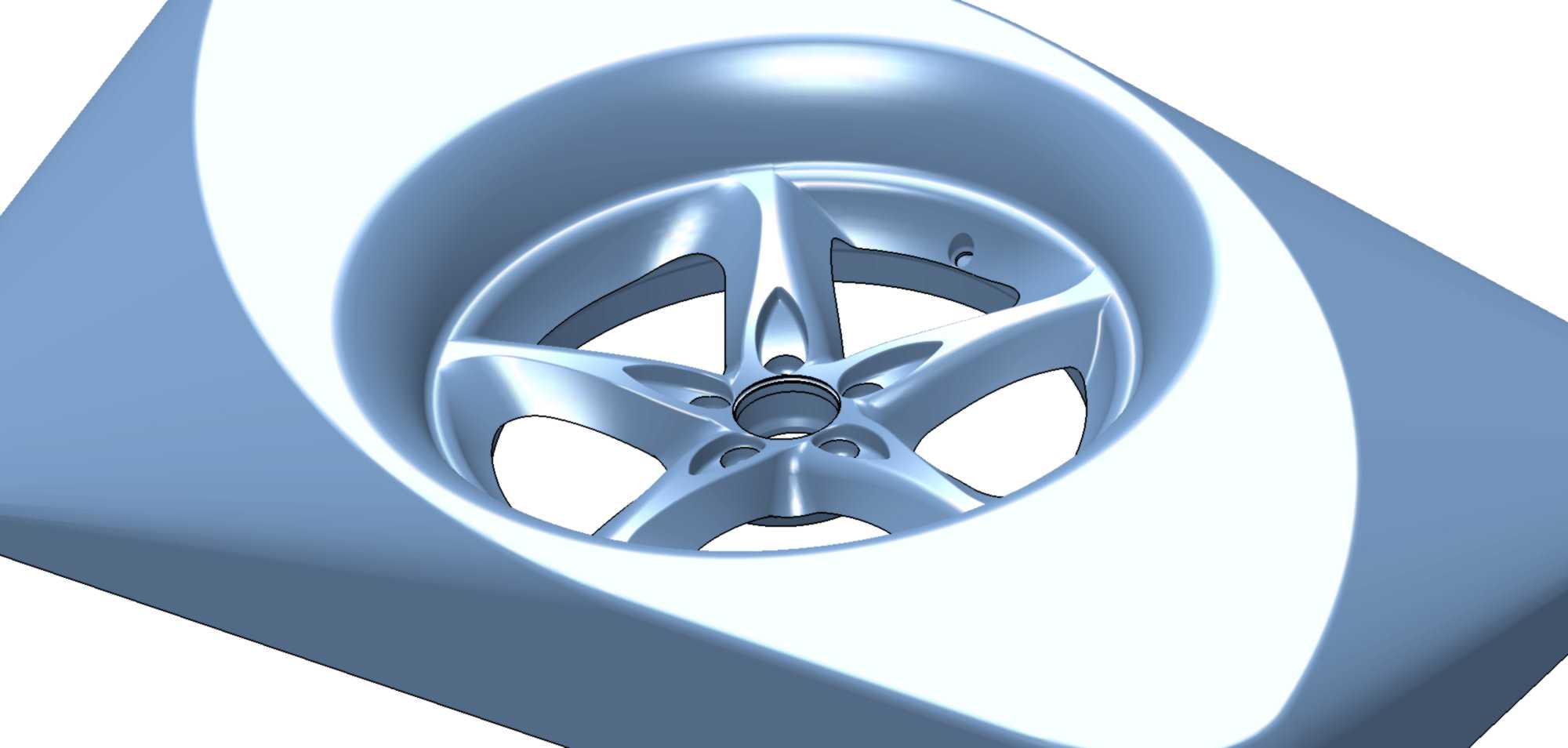

　　轮辐造型采用肌肉感较强的曲面转折，每条辐条从中心螺栓区向外逐渐展开，表面带有明显隆起脊线和侧向凹面。这种形态在视觉上增强力量感，同时也有助于提高截面抗弯刚度。轮辐并非单纯等厚板件，其靠近中心盘的位置需要承受驱动、制动和转向带来的复合载荷，因此截面通常较厚；靠近轮辋处则通过加宽支撑脚分散周向载荷。曲面过渡处应避免急剧尖角和厚薄突变，因为铸造或锻造过程中，尖角区域容易产生应力集中、缩松和冷却不均问题。

　　轮辋部分需要与轮胎胎圈配合，外侧轮缘和内侧胎圈座的直径、圆角、凸峰位置都应符合轮胎装拆与密封要求。轮辋宽度决定可适配轮胎断面宽度范围，轮缘高度则影响轮胎脱圈阻力。对于低扁平比轮胎，轮辋侧向刚度和轮缘支撑尤为关键；若轮辋宽度选择不合理，轮胎胎侧变形、接地面积和转向响应都会受到影响。模型在外观表达中呈现了较深的轮辋筒体和明显轮缘，后续工程细化时还需补充胎圈座斜度、轮辋槽底、气门嘴孔以及平衡块安装区域。

　　安装边界方面，轮毂设计不能脱离整车参数独立判断。首先要确认螺栓孔数、分布圆直径、中心孔直径和轮毂螺母形式；其次要校核轮辐背面与制动卡钳之间的最小间隙，尤其是大尺寸制动盘和多活塞卡钳车型，轮腔内部容易发生干涉。再次要关注偏距，即轮毂安装面到轮辋中心线的距离，偏距变化会使轮距增加或减小，并影响轴承载荷、转向节受力和轮胎与翼子板间隙。若改装宽胎或更换大尺寸轮毂，还需核对转向极限位置、悬架跳动行程以及减震器筒身间隙。

　　从使用场景看，这类五辐轮毂适用于乘用车外观改装、运动型轿车配置方案、轮毂产品开发展示以及轮辋结构教学。五辐结构相较密集多辐方案，具有开窗面积大、清洁方便、造型简洁、散热路径直接等特点；相较少量粗辐方案，又能通过分叉曲面形成更丰富的光影层次。设计时需要在轻量化与刚度之间取得平衡：辐条开窗过大虽然减轻质量，但会降低轮盘抗弯和抗扭能力；材料堆积过多则会增加簧下质量，影响悬架响应和燃油经济性。

　　三维建模过程中，可先以旋转方式建立轮辋基础筒体，再依据螺栓分布圆和中心孔建立安装盘基准，随后通过单根辐条曲面放样、阵列和布尔合并完成整体形态。辐条背面应设置合理拔模和加强过渡，轮辋与轮辐交接区需要连续圆角，避免出现应力集中带。对于后续加工，铝合金轮毂可采用重力铸造、低压铸造或锻造工艺，不同工艺对壁厚、圆角和补缩路径的要求不同；若仅用于外观渲染，也应保留真实安装孔位和轮辋比例，以便后续转入工程校核。

　　整体来看，该轮毂模型抓住了运动型轮圈的核心造型特征：中心集中、五辐外扩、曲面饱满、开窗明确。其价值不只在外观展示，更在于可作为轮毂结构理解、装配边界分析和改装方案讨论的基础三维对象。
