五辐肌肉款乘用车铝合金轮毂造型设计

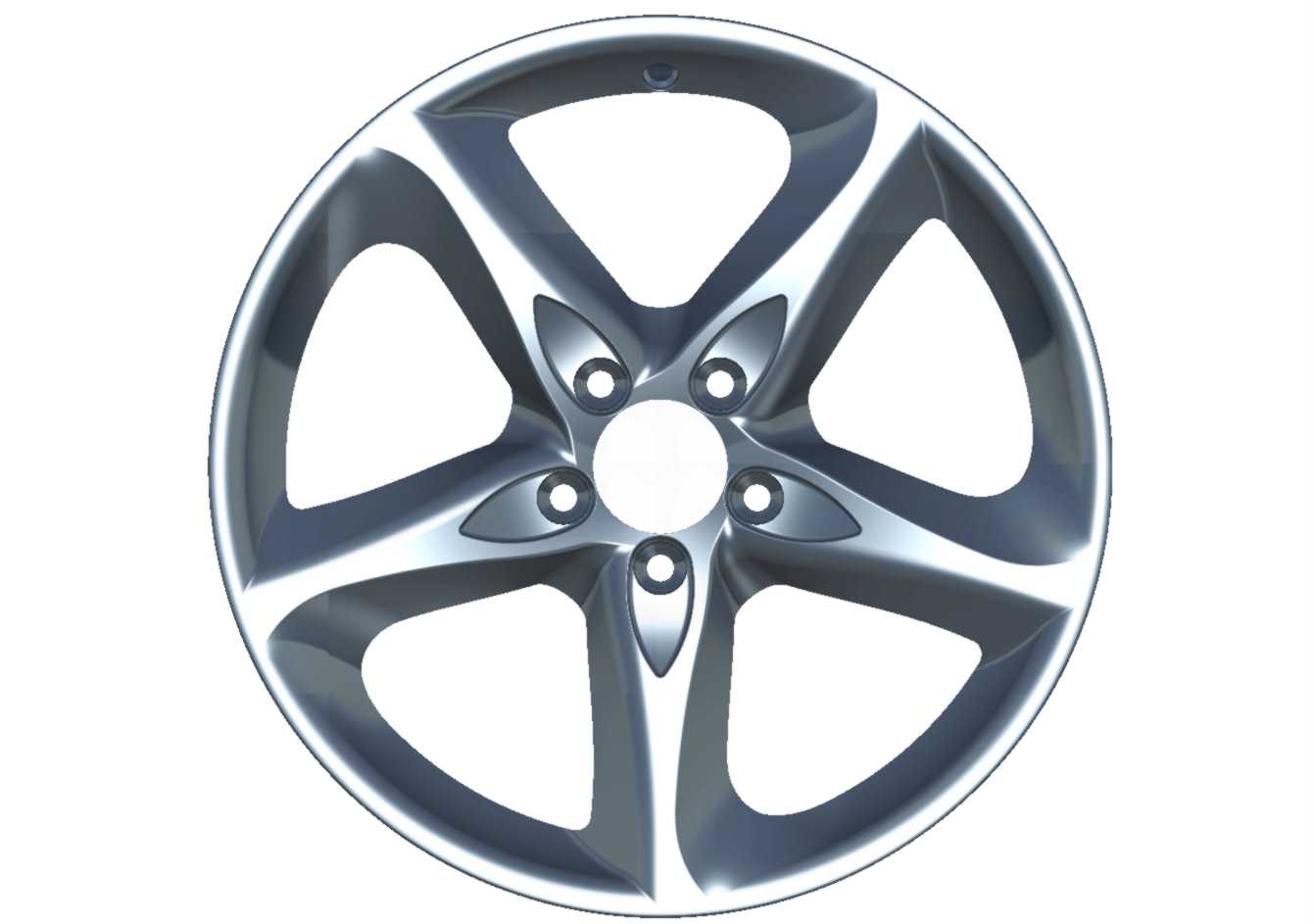

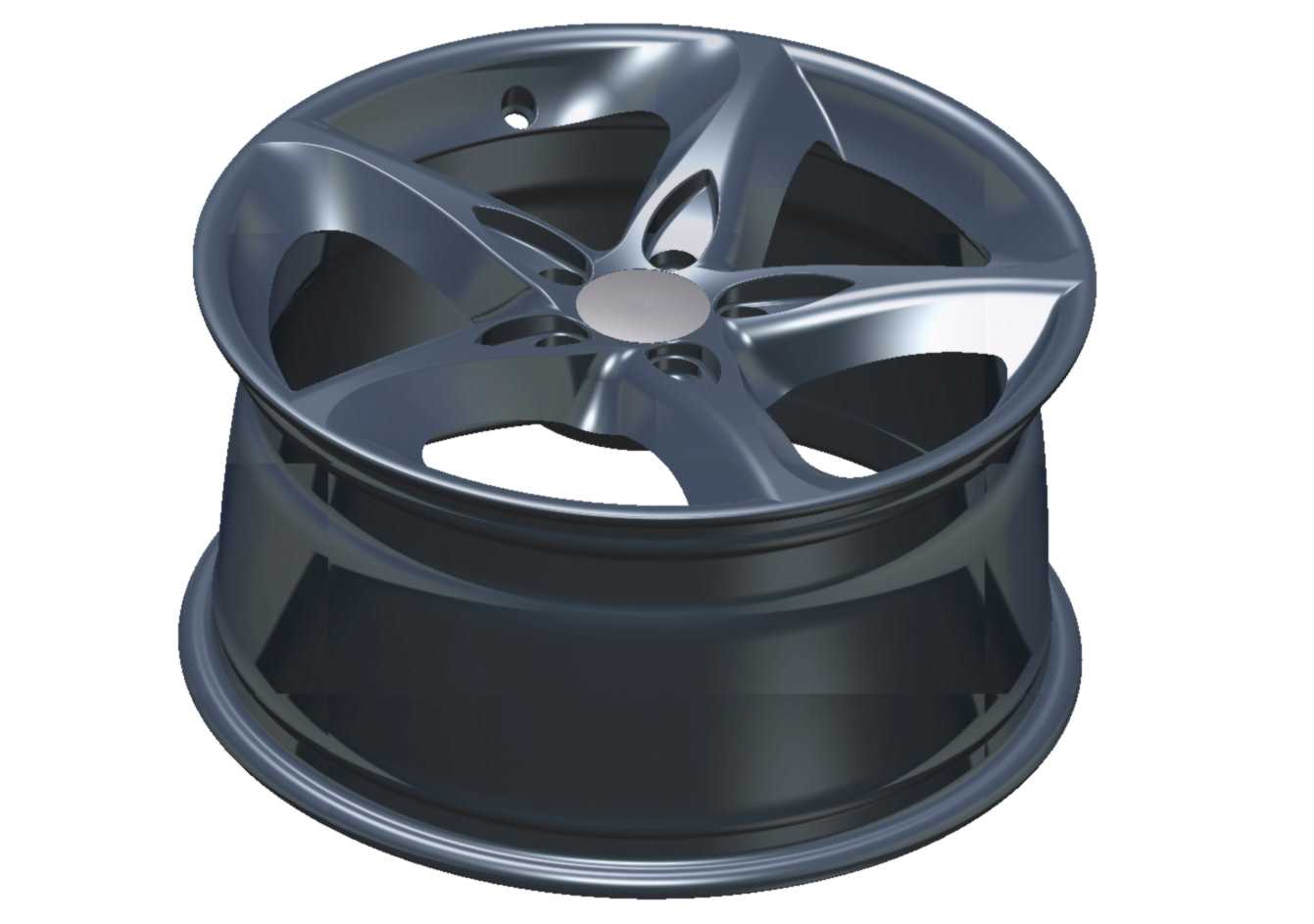

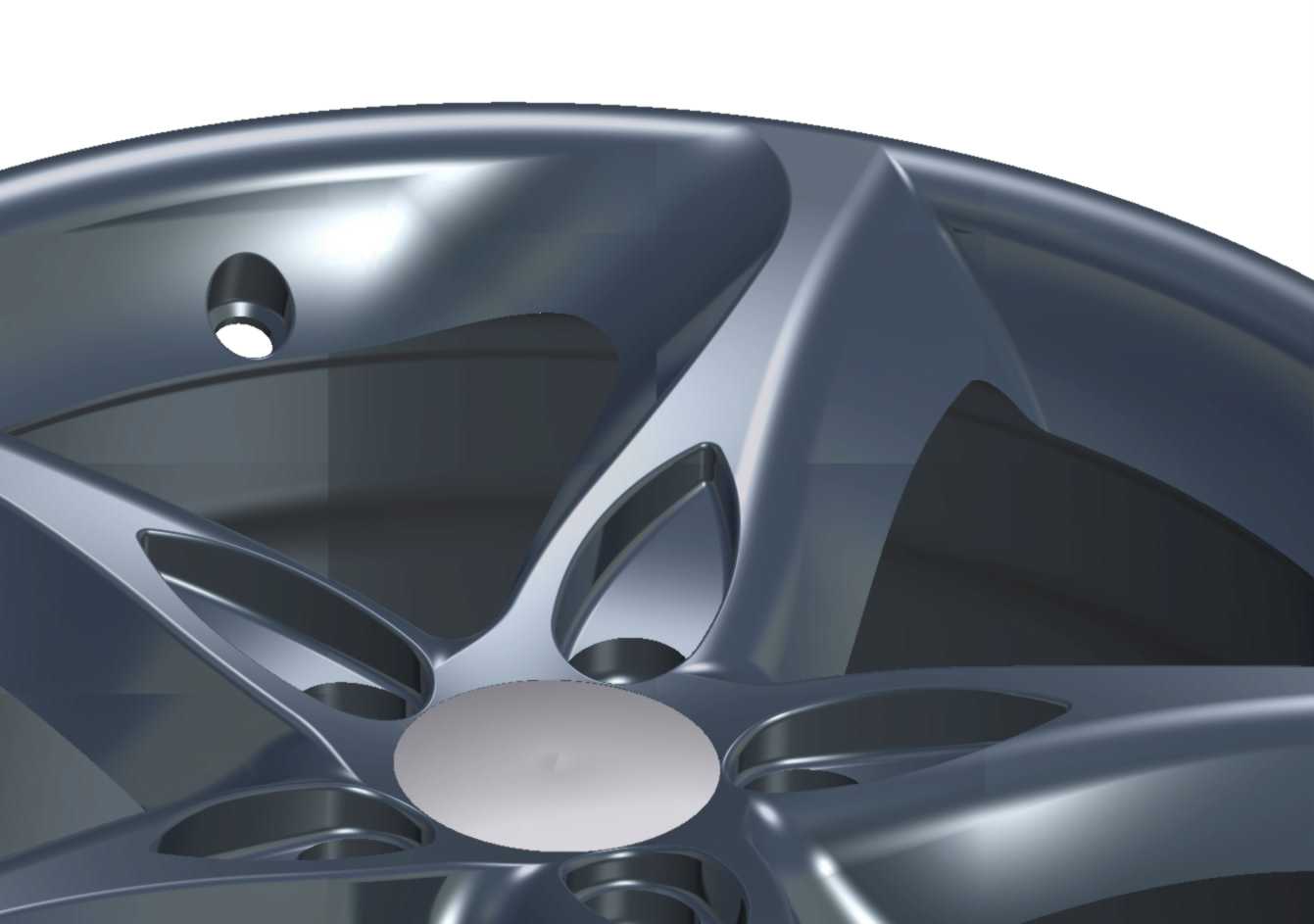

　　这套轮毂的造型走的是运动化仿生路线，五根主辐条从中心安装盘向外缘轮辋延伸，每根辐条做了扭转收窄的曲面过渡，辐条之间留出大尺寸镂空窗口，视觉上张力很强，也就是俗称的“肌肉感”轮型，这类造型最早是性能车改装市场偏好的风格，现在大量下放到家用运动轿车、紧凑型SUV的原厂选配轮圈里。做这类轮型的三维建模，首先要卡准的是中心安装区域的硬边界：中心孔是套入轮毂轴头的定位基准，周围五颗螺栓孔沿节圆均匀分布，孔位周边做了凸起的加强座，螺栓拧紧时的压紧力完全由这个环形区域承担，建模时不能为了造型流畅把安装座的壁厚削薄，实际量产里这个区域的最小壁厚要满足铝合金低压铸造的充型和强度要求，轮辐根部和安装盘衔接的位置要做顺滑的圆角过渡，

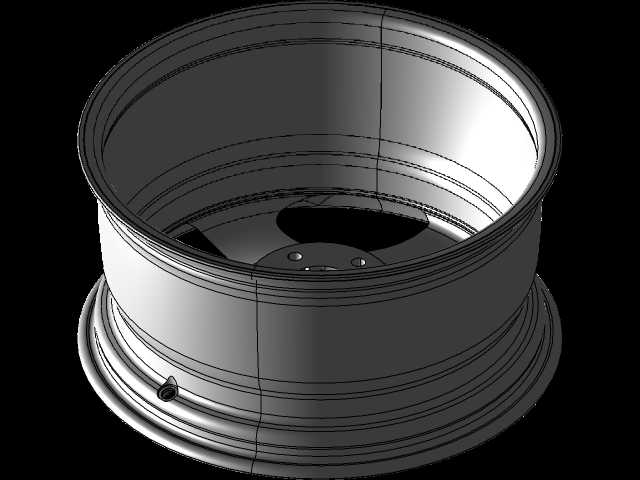

　　避免车辆过冲击坑的时候应力集中在辐条根部产生裂纹。轮辋部分是和轮胎配合的核心结构，外缘的轮缘凸峰要匹配对应尺寸的子午线轮胎胎圈，内侧的气门嘴开孔位置要避开辐条遮挡，方便后期充气操作，轮辋的槽底深度要满足轮胎拆装时的撬装空间，不能因为外观造型把轮辋内侧做凸起干涉胎体。从应用场景来说，这款轮型适配偏向家用运动定位的乘用车，大镂空的辐条设计除了视觉效果，实际行驶中能让更多气流穿过轮腔，直接带走刹车盘和刹车片摩擦产生的热量，长距离下坡或者连续制动的时候，能降低刹车系统的热衰减概率；同时五辐的结构相比多密辐轮型，轮体自身的重量更容易控制，簧下质量降低之后，悬架的响应速度会更快，颠簸路面的贴地性也会更好。建模过程中曲面构建是难点，

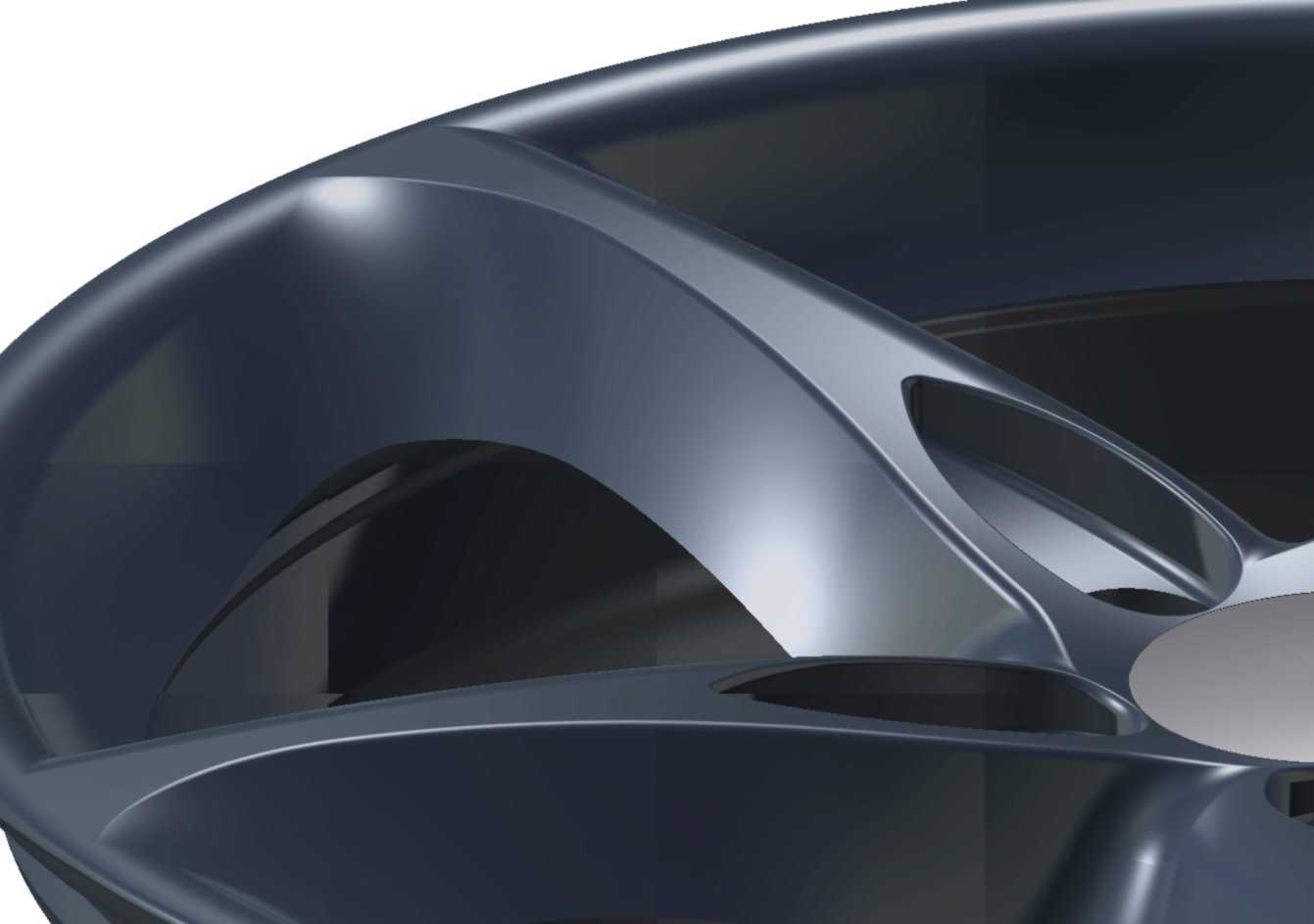

　　每根辐条的正面是双曲率的弧面，从靠近中心位置的饱满隆起，向轮辋方向逐渐收窄变薄，曲面的高光要顺着辐条的走向连贯顺滑，不能出现局部的褶皱或者曲率突变，不然渲染出来的金属质感会有断层。做结构校核的时候，要重点考虑三个工况：首先是车辆直行过凸起减速带的垂直冲击，载荷从轮胎经轮辋传递到五根辐条，再汇总到中心安装盘；其次是转弯时的侧向载荷，外侧轮圈会承受很大的横向弯矩，辐条的侧向截面厚度不能因为追求纤细外观做的过薄；最后是螺栓预紧后的长期蠕变，安装座的贴合面必须是完全平整的环形面，平面度要控制在很小的公差范围内，不然高速行驶的时候会出现车轮抖动。安装边界上，除了中心孔和螺栓孔的节圆直径要和对应车型的轴头参数匹配，轮圈的偏距也要控制在合理范围，

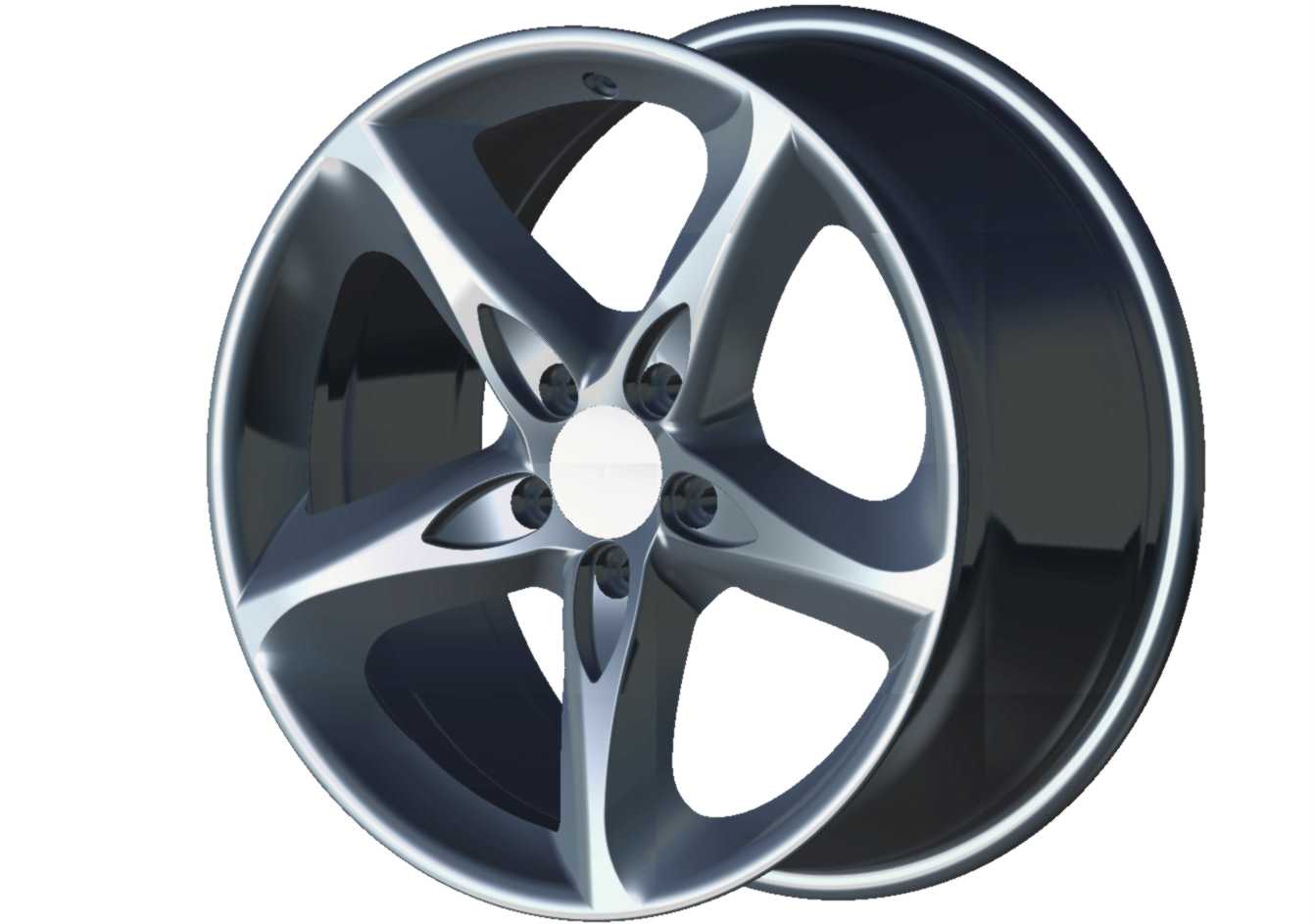

　　保证轮胎安装之后不会超出翼子板，也不会向内干涉悬架的摆臂、减震筒或者刹车卡钳，大镂空的辐条内部预留了足够的空间，即使后期改装更大尺寸的多活塞刹车卡钳，也不会出现辐条蹭卡钳的问题。轮体的表面处理一般做亮银色车削或者金属烤漆，辐条的凸起棱线可以做精车亮面处理，进一步强化造型的立体感，整个轮型在兼顾外观辨识度的同时，所有结构细节都符合量产铸造轮毂的工程要求，既可以作为改装款轮毂的开模原型，也可以作为整车前期开发阶段的轮毂造型方案使用。
