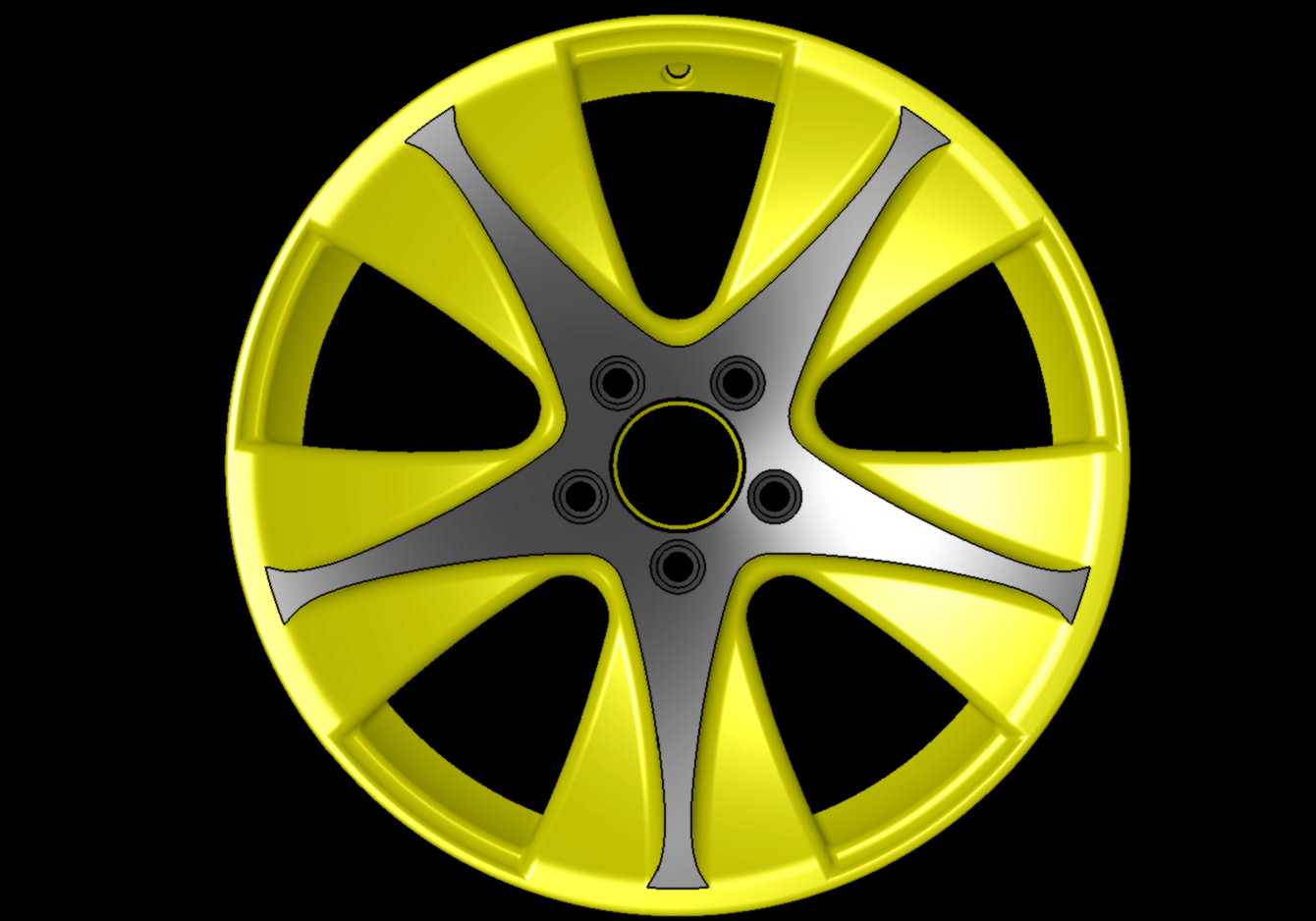

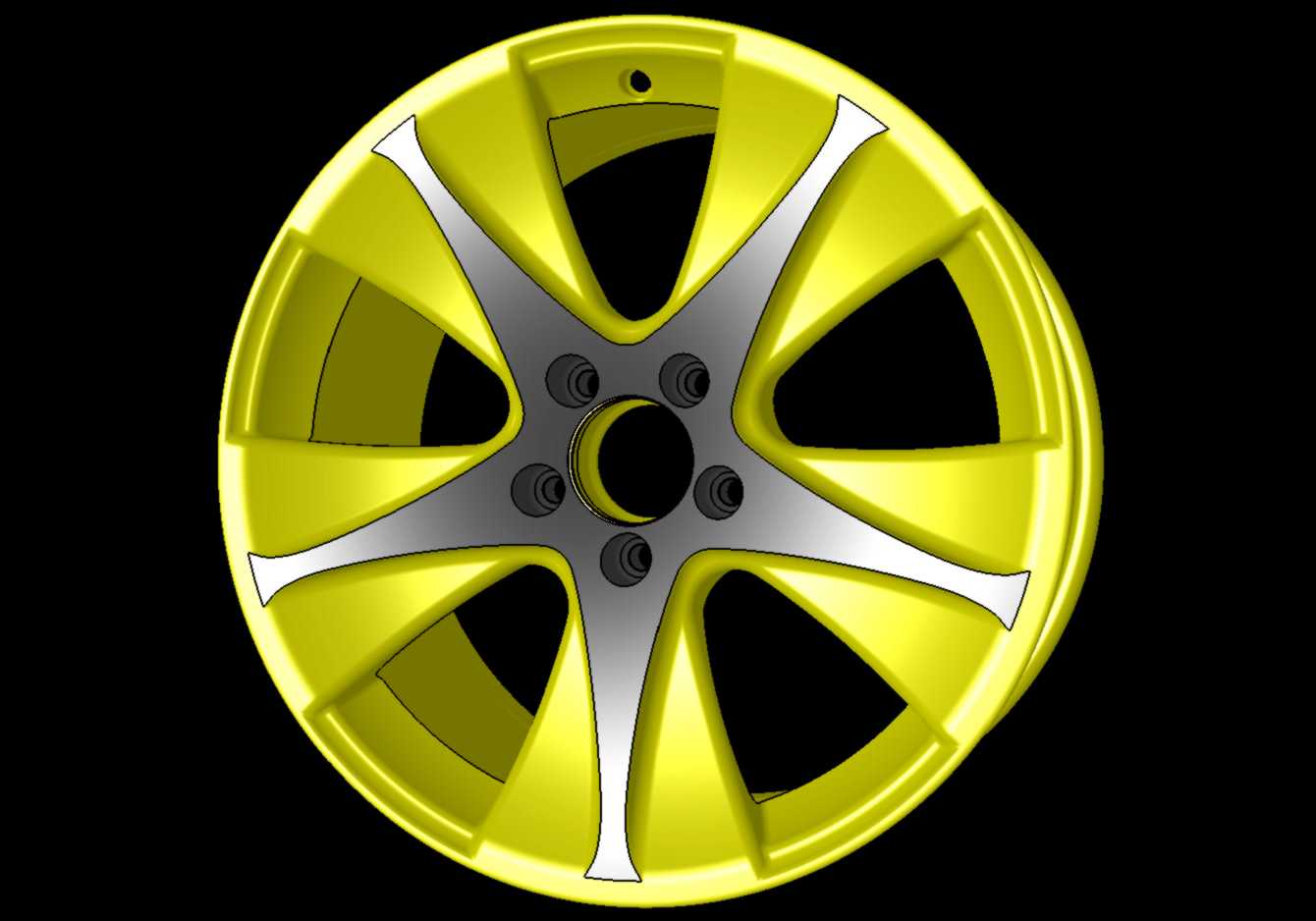

该作品围绕乘用车辆车轮总成中的铝合金轮毂展开,采用六组主辐条放射式布局,轮辐表面做亮黄涂装与金属切削质感分区处理,中心为五螺栓安装孔位,匹配常规乘用车型的轮毂轴承与制动盘装配接口。
从整车装配边界来看,轮毂需要同时容纳制动卡钳、制动盘以及转向节端部空间,因此轮辐内侧的退让轮廓不能只按外观曲面拉伸处理。建模时需先确定轮辋名义直径、轮缘宽度、中心孔直径、螺栓孔分布圆以及偏距等关键基准,再反向约束轮辐根部厚度和窗口开口范围。若轮辐造型过于外扩,虽然视觉张力较强,但可能在大转角工况下与卡钳发生干涉;若窗口面积过小,又会降低制动散热通道的有效面积。
六辐结构在受力传递上具有较清晰的路径。车辆通过不平路面时,轮胎接地力经轮辋 bead seat 区域传入轮缘,再沿轮辐向中心安装面汇集,最终由螺栓预紧力传递至轮毂轴承和转向节。每组主辐条采用分叉式宽面造型,既扩大了轮辋圆周方向的支撑范围,也让辐条在弯曲载荷下拥有更稳定的截面惯性矩。靠近中心座的位置设置环形加强过渡区,可降低螺栓孔周边因局部应力集中产生的微裂纹风险。

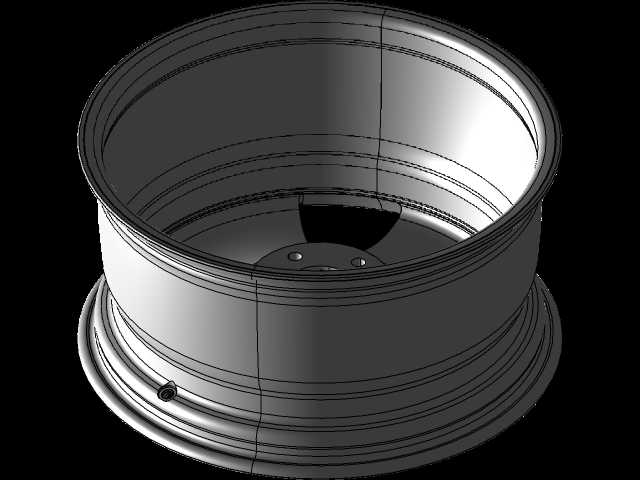

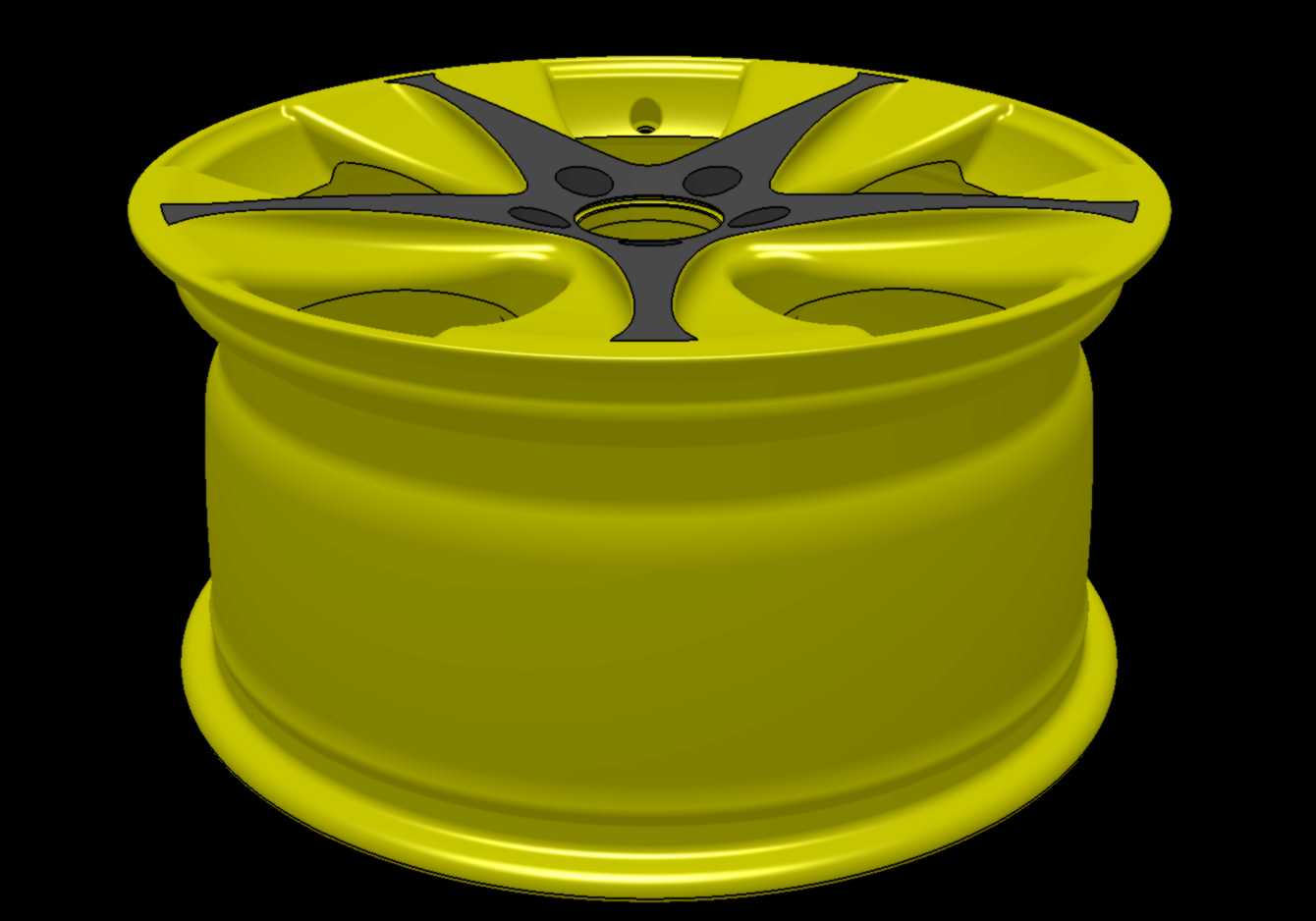

轮辋部分需要重点处理胎圈座、轮缘凸峰和槽底结构。胎圈座承担轮胎充气后的径向约束,其直径公差和表面过渡直接影响轮胎装配后的密封性;轮缘凸峰用于防止胎圈在侧向力作用下脱开,尤其在低气压急转弯工况下作用明显;中部下沉槽则为轮胎拆装提供必要的胎圈退让空间。设计时不能将轮辋简化为等厚圆筒,应根据轮缘、槽底、胎圈座不同位置的受力特点设置壁厚和圆角。

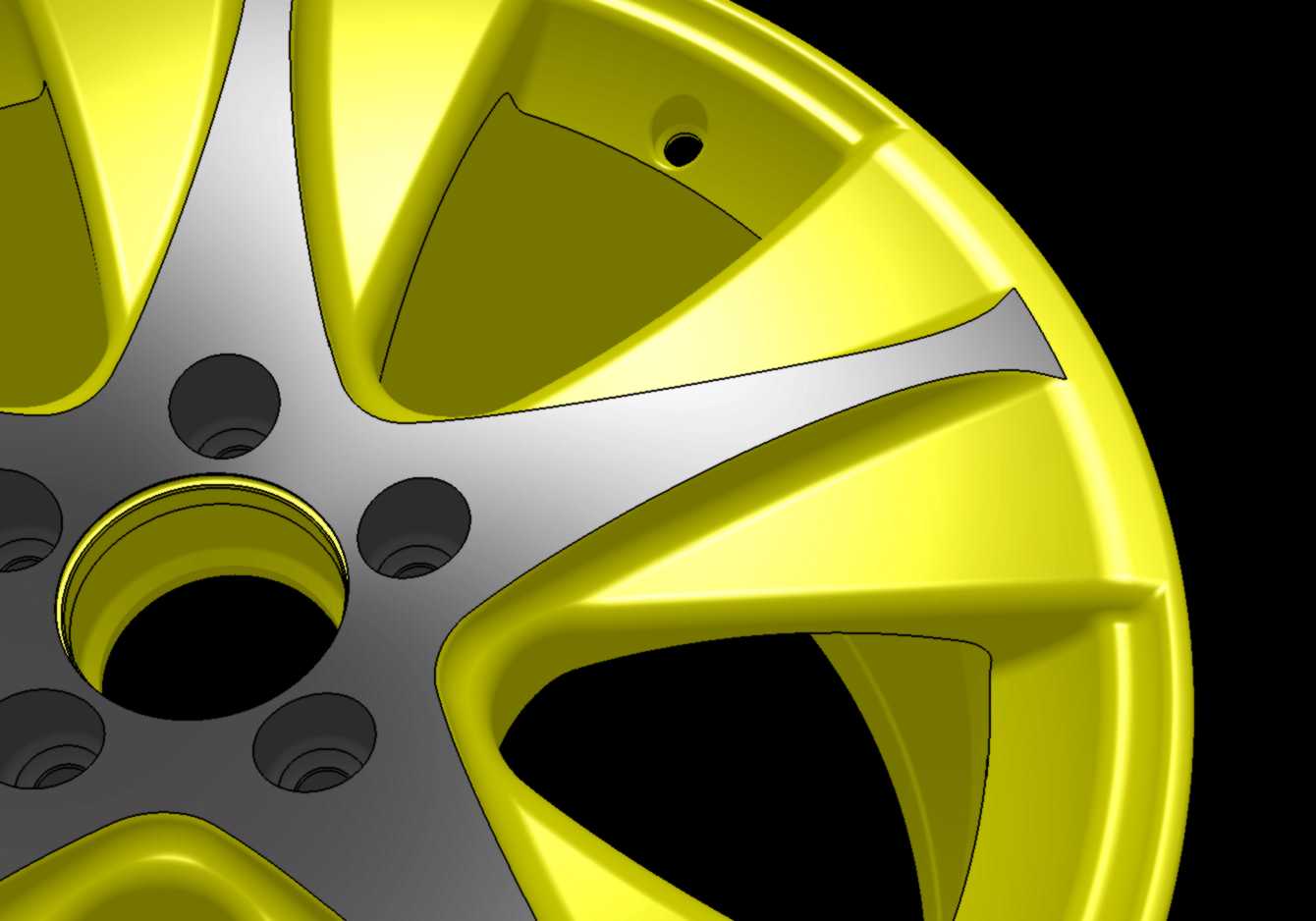

中心安装面是轮毂精度控制的核心区域。中心孔与车轴定心凸台配合,承担装配初期的径向定位;五个螺栓孔按均布圆周排列,孔周需要保留足够的承压面积。螺栓孔附近不宜布置尖锐凹槽或突兀减重孔,因为制动扭矩和驱动扭矩都会通过摩擦接合面与螺栓夹紧力共同传递。若中心面平面度不足,车轮高速旋转时容易引发制动抖动,并向转向系统传递异常振动。
散热与维护场景同样影响造型判断。轮辐窗口形成的气流通道可在车辆行驶时引导空气穿过制动盘表面,帮助制动片和制动盘降温。大窗口设计有利于散热和清洗检查,但会削弱轮辐之间的连接刚度;小窗口结构刚性更好,却可能积累制动粉尘并增加卡钳检修难度。该六辐方案在每两组辐条之间保留较大三角形开口,兼顾了视觉识别度与制动系统热管理需求。

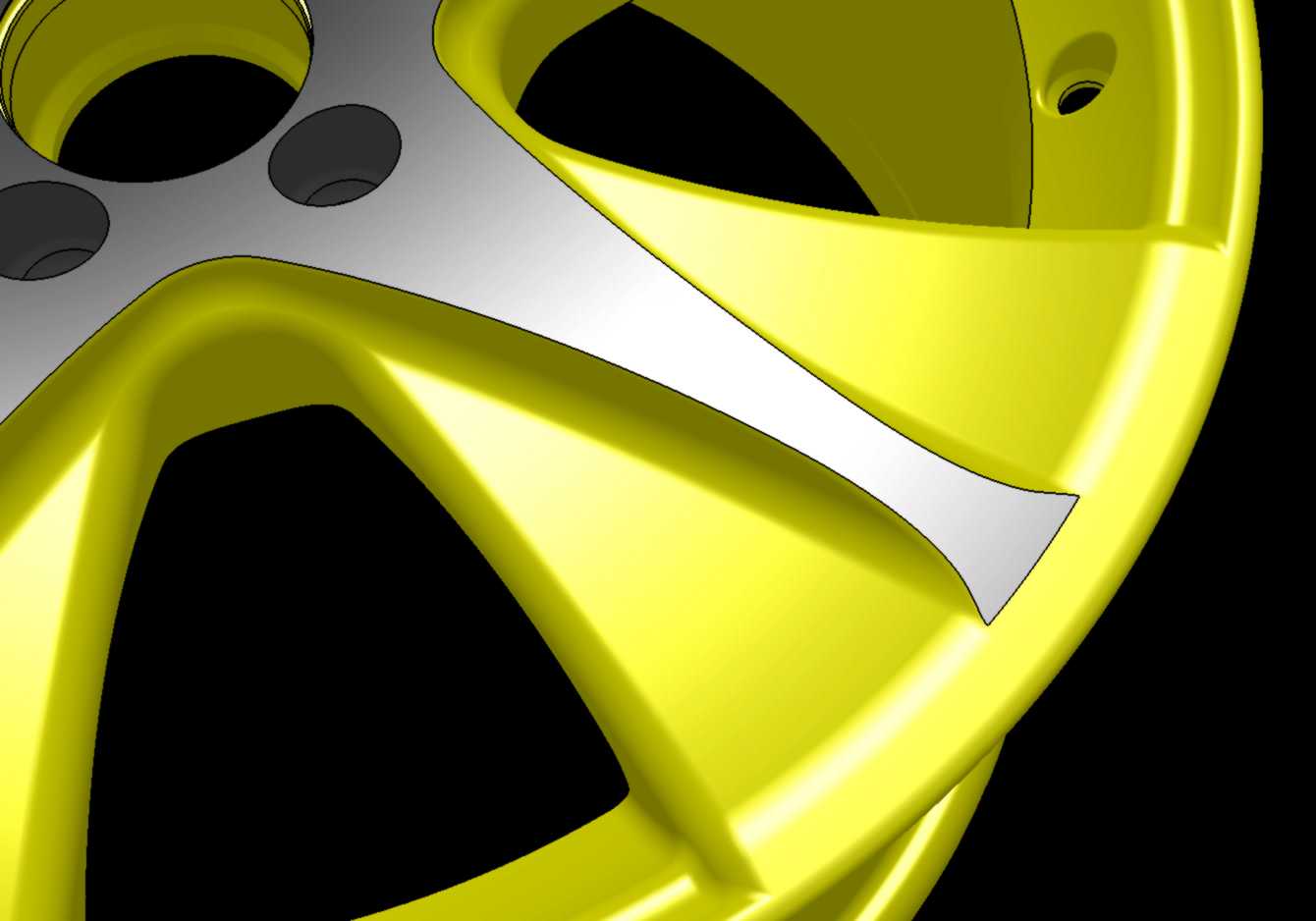

外观分色区域并不只是装饰特征。亮黄色轮辐外覆盖面与金属色内凹承力面形成层次,建模时应将涂装面、加工面和装配面分开建立特征,便于后续工程图中表达表面处理要求。轮辐边缘的高光棱线需要连续顺滑过渡,避免在冲压或铸造模拟中出现金属液充填不良、缩孔以及应力集中。对于铸造铝合金轮毂,厚大截面与薄壁连接处尤其要控制过渡圆角,防止冷却速率差异造成内部缺陷。
在三维建模流程中,可先以旋转特征建立轮辋主体轮廓,再通过草图驱动轮辐放射阵列,利用曲面剪裁确定窗口形状,最后对中心孔、螺栓孔、气门嘴孔和安装平面进行细节特征处理。气门嘴孔位置需避开辐条强支撑区并兼顾轮胎充气操作空间,孔边应设置圆滑倒角,防止橡胶气门嘴被切割磨损。
该类轮毂适用于乘用车外观改装、整车零部件展示、车轮总成干涉检查以及制动系统匹配分析。结构表达应覆盖轮辋、轮辐、中心座、螺栓孔、气门嘴孔和散热窗口等关键部位,使设计人员能够在装配环境中校核轮胎、卡钳、悬架摆臂和转向节之间的空间关系,也能为后续有限元分析、铸造工艺评估和加工装夹提供完整几何基础。
