乘用轿车镀铬抛光多辐铝合金轮毂结构

　　该轮辋总成面向乘用轿车底盘行走系统开发，属于整车行驶端核心承载与外观一体化部件，日常装配在乘用车前后桥转向节、驱动轴输出端，承担整车垂向载荷传递、行驶驱动力/制动力矩输出、转向侧向力承载，同时作为车身外饰外露件直接决定整车侧面视觉质感，广泛适配家用轿车、城市通勤乘用车的低配升级高配改装、售后替换备件开发、整车造型评审样件试制等场景。

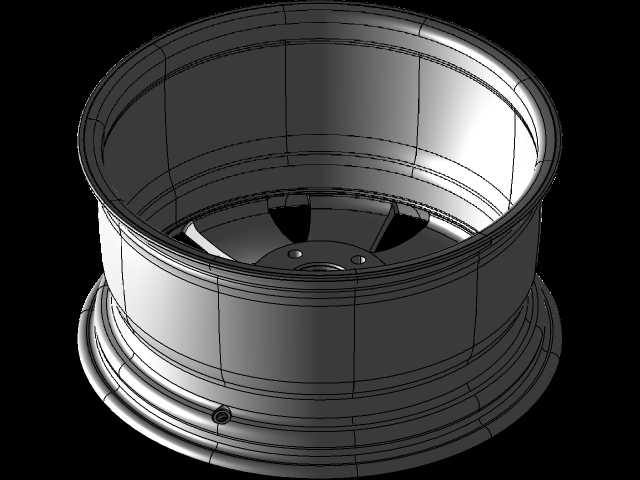

　　从结构设计逻辑来看，这款轮毂采用9Jx18规格设定，轮辋名义宽度9英寸，适配名义直径18英寸的乘用车子午线轮胎，轮辋法兰轮廓、胎圈座台阶、密封槽结构完全参照常规低压铸造铝合金轮辋的成熟规范搭建：两侧轮缘保留足够的翻边高度与圆角过渡，避免轮胎在大侧向加速度过弯、颠簸冲击时出现胎圈脱开风险；胎圈座区域设计标准的5度锥面，保证轮胎充气后胎圈与轮辋接触面均匀压紧，无慢泄气缝隙；轮辋中部的深槽结构满足轮胎拆装时的操作空间需求，维修门店使用常规扒胎设备即可完成轮胎换装，无需特殊工装。

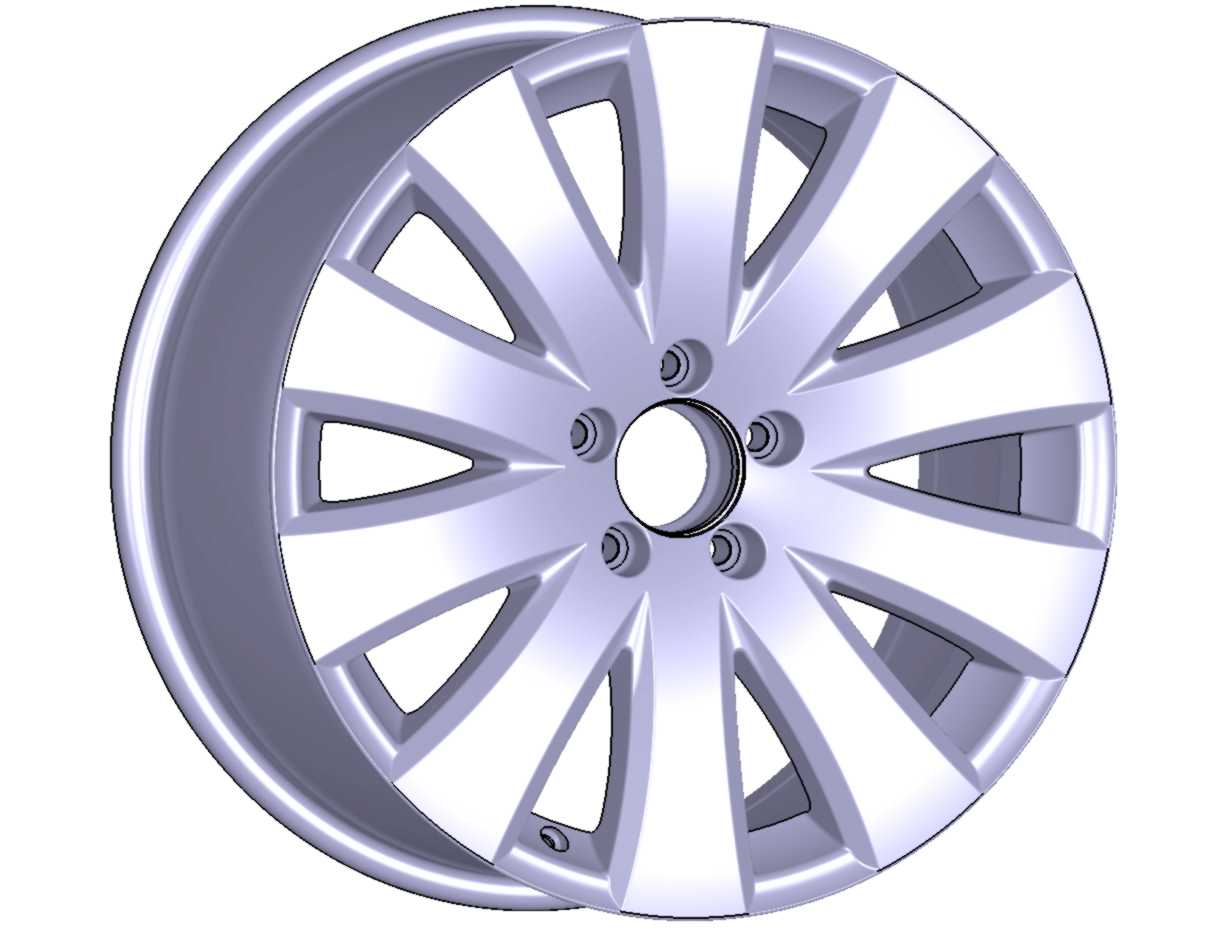

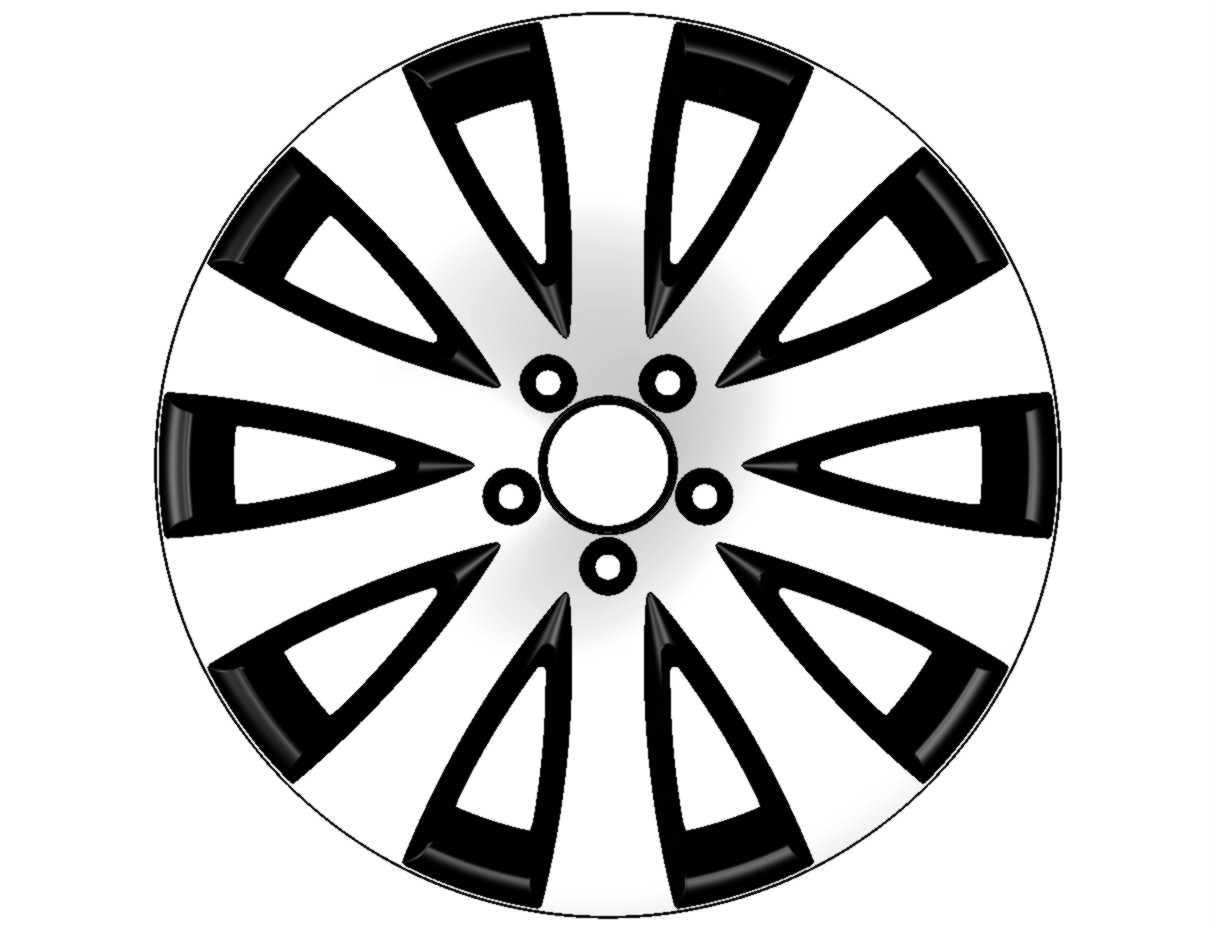

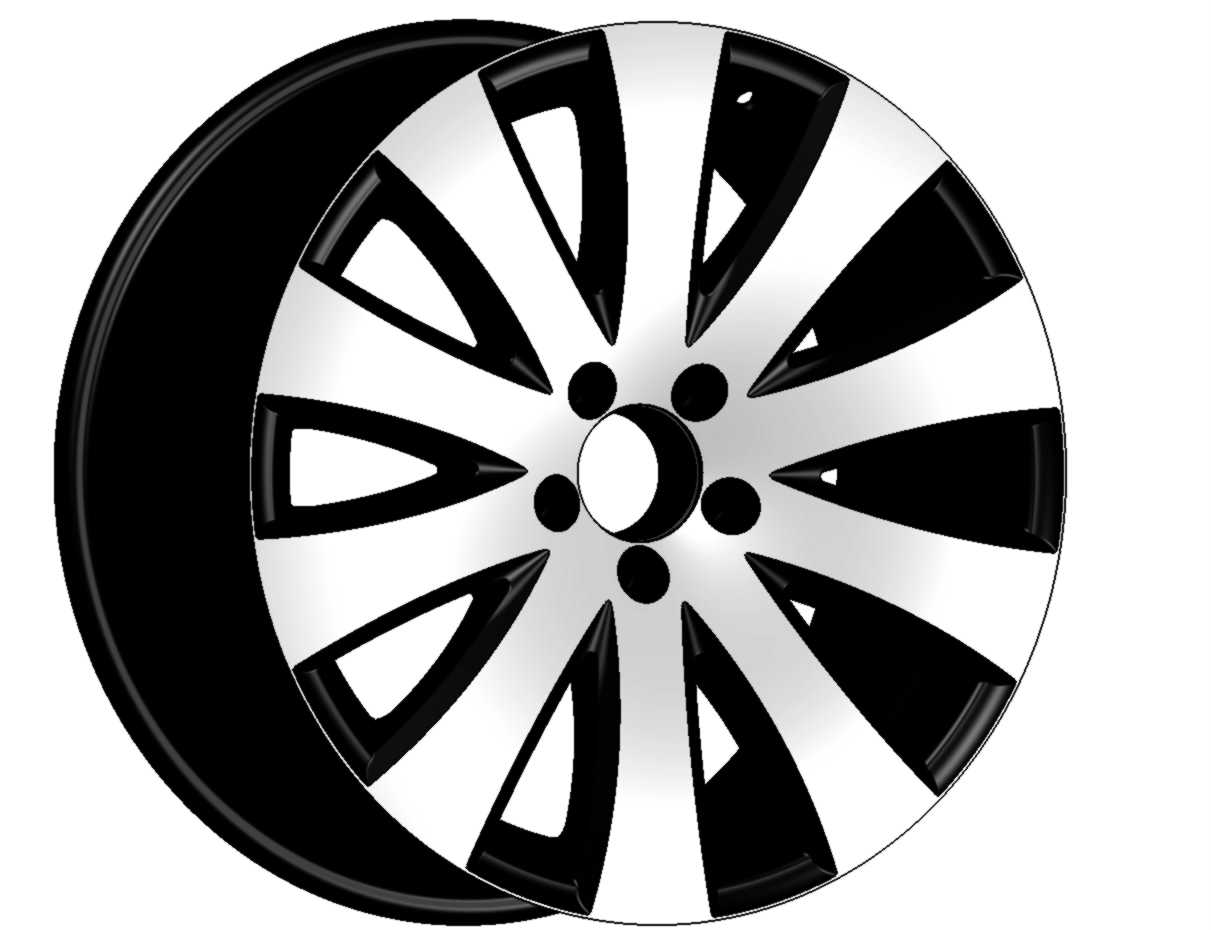

　　正面轮辐采用十组双肋宽辐条布局，辐条从中心安装盘向外呈放射状延伸至轮辋内侧轮缘，相邻辐条之间开设大尺寸镂空窗口：一方面大幅削减轮辐区域的实体材料重量，降低整车非悬挂质量，提升悬架响应速度与燃油经济性；另一方面镂空区域为制动盘、制动卡钳预留充足的散热风道，车辆连续制动时，行驶气流可以从辐条间隙快速穿过制动总成表面，带走摩擦产生的热量，避免制动热衰减。辐条表面采用大弧度曲面过渡，没有尖锐棱角，既符合镀铬抛光工艺的镀层附着要求——曲面过渡可以减少电镀过程中电流集中导致的镀层厚薄不均、边角烧焦缺陷，也能在车辆行驶时引导气流顺轮面流动，降低轮腔处的紊流风阻。

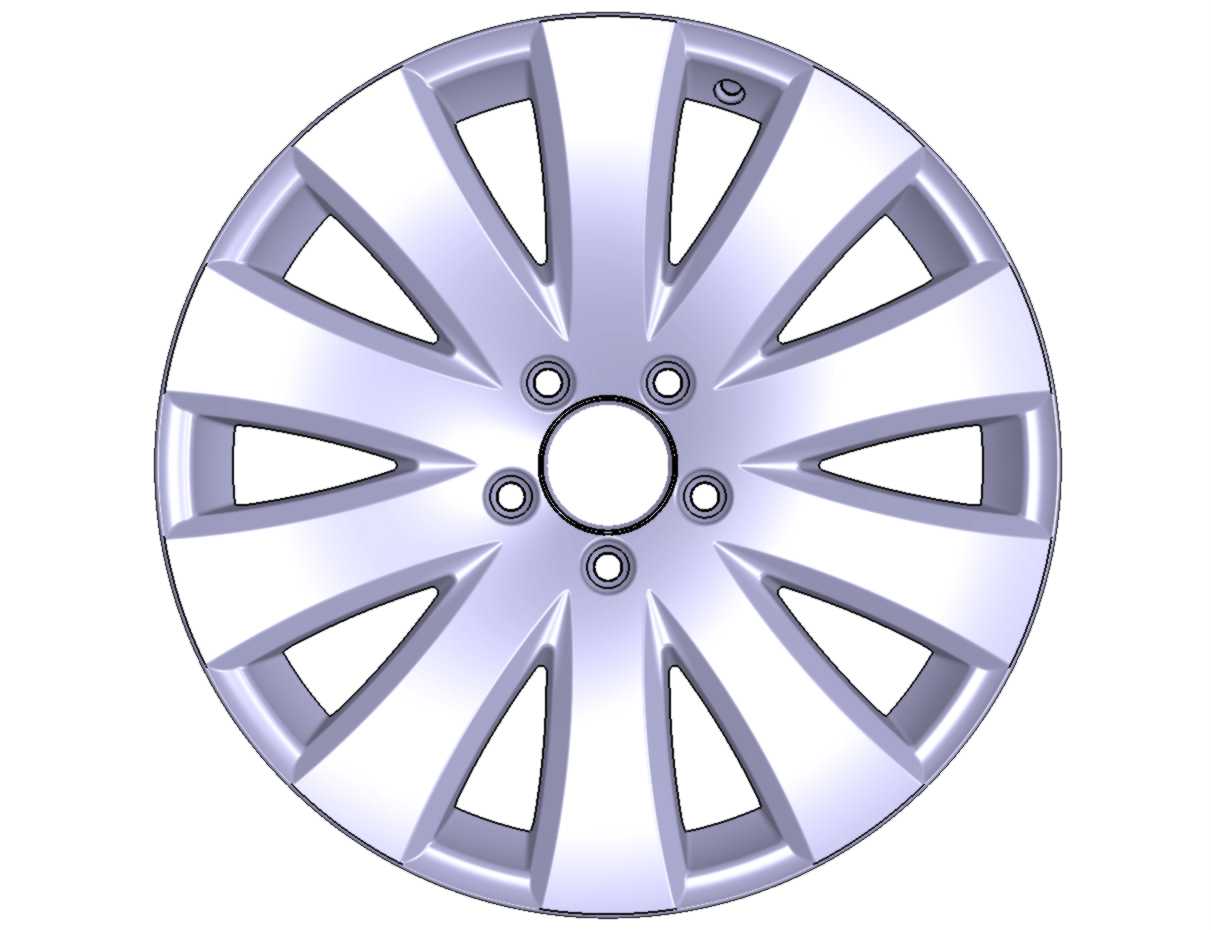

　　中心安装区域采用乘用车常规五孔螺栓布局，五个螺栓孔沿中心定位孔圆周均匀分布，中心大孔为轮毂轴头定位孔，装配时与车桥轴头外圆间隙配合，承担轮毂的径向定心作用，保证轮辋旋转中心与车桥轴线完全重合，避免高速行驶出现径向跳动；五个螺栓孔的沉台端面经过铣削加工，与轮毂螺栓的锥形/球面压紧面匹配，螺栓按规定扭矩对角紧固后，可将车轮的轴向、径向载荷均匀传递到轴头法兰，不会出现局部应力集中。轮辐背面靠近轮辋下边缘的位置预留了轮胎气门嘴安装孔，孔位边缘做翻边强化，适配常规橡胶卡扣式气门嘴，充气、胎压监测传感器加装都无需额外改动结构。

　　安装边界层面，这款18英寸轮辋的偏距设定经过匹配校核，轮辐内侧到制动卡钳外轮廓预留足够安全间隙，即便车辆选装大尺寸通风制动盘、多活塞制动卡钳，满打方向、悬架全行程压缩工况下，轮辐内壁也不会与卡钳、减震器筒身发生运动干涉；轮辋外侧法兰面与翼子板轮眉的对齐关系经过校核，不会出现轮辋外凸超出车身覆盖件、或者内凹过多导致轮距异常收窄的问题，整车满载过坑、侧倾极限工况下，轮胎侧壁也不会与翼子板内衬、悬架摆臂发生刮擦。

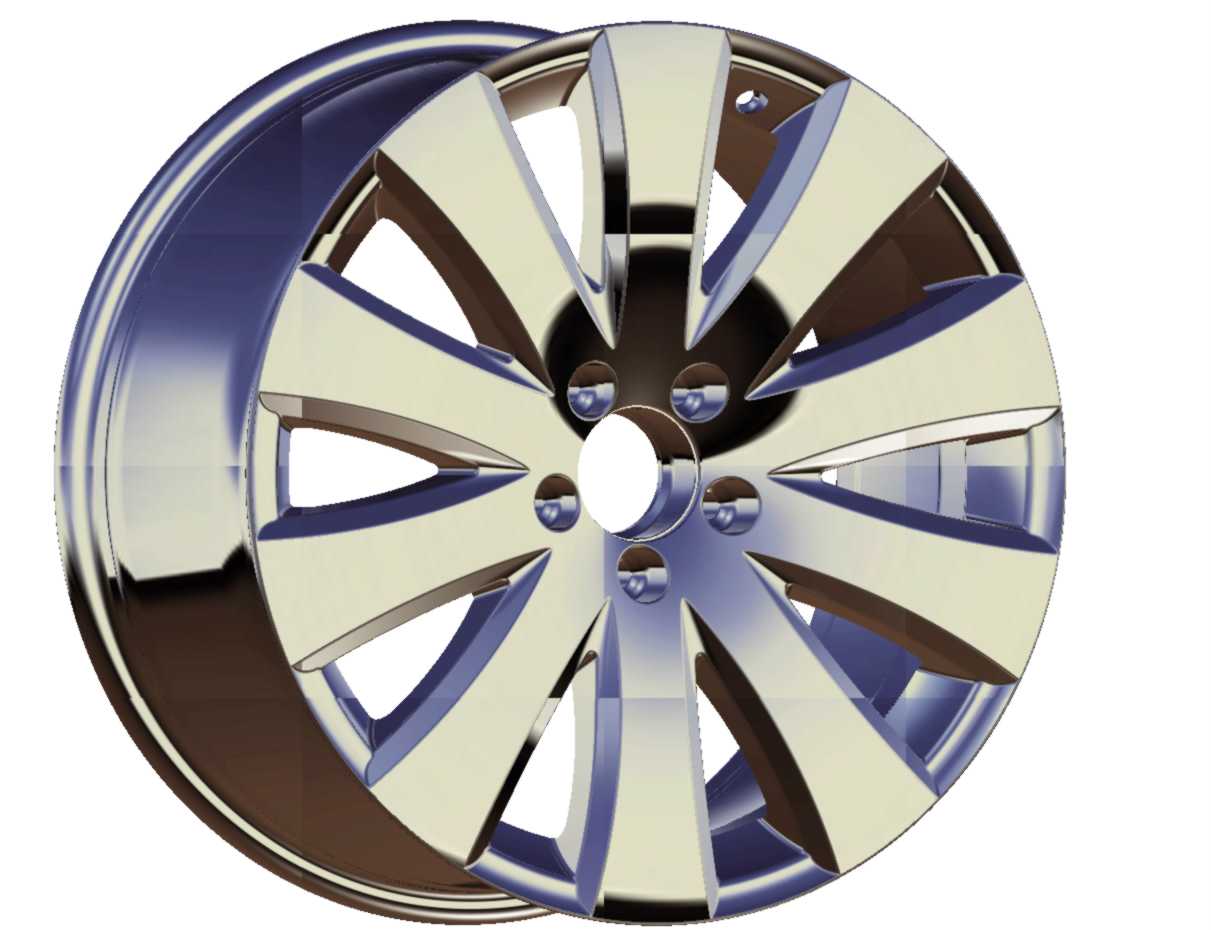

　　工艺实现层面，基体采用低压铸造铝合金成型，轮辐与轮辋交接的热节位置通过背面局部补厚、铸造工艺补缩通道设计消除内部缩松缺陷，毛坯成型后依次经过数控车床加工胎圈座、安装面、螺栓孔，再通过多轴铣床加工轮辐正面的复杂曲面，后续经过打磨、抛光、多层电镀处理，最终形成光亮镀铬外观，表面镀层均匀覆盖所有外露曲面，既提升金属质感，也能在日常雨雪、路面盐碱环境下抵御腐蚀，避免铝合金基体氧化发乌。建模过程中所有配合面、安装孔位、运动间隙都按照整车装配公差要求搭建，可直接用于后续的工程图出图、铸造模具开发、装配干涉校验，也可作为整车造型阶段的车轮外观评审数据使用。
