七辐五孔乘用车铝合金轮毂结构设计

　　在乘用车底盘行走系统的开发流程里，轮毂属于直接关联行驶安全、装配匹配与外观质感的关键承载件，这套七辐星形铝合金轮辋的三维结构，围绕常规家用轿车的换装与配套场景搭建，覆盖轮辋本体、辐条造型、中心安装孔、螺栓孔组与气门嘴预留位的完整几何关系，可用于整车总布置校核、改装件选型比对、轮毂结构教学演示以及轻量化造型方案推演。

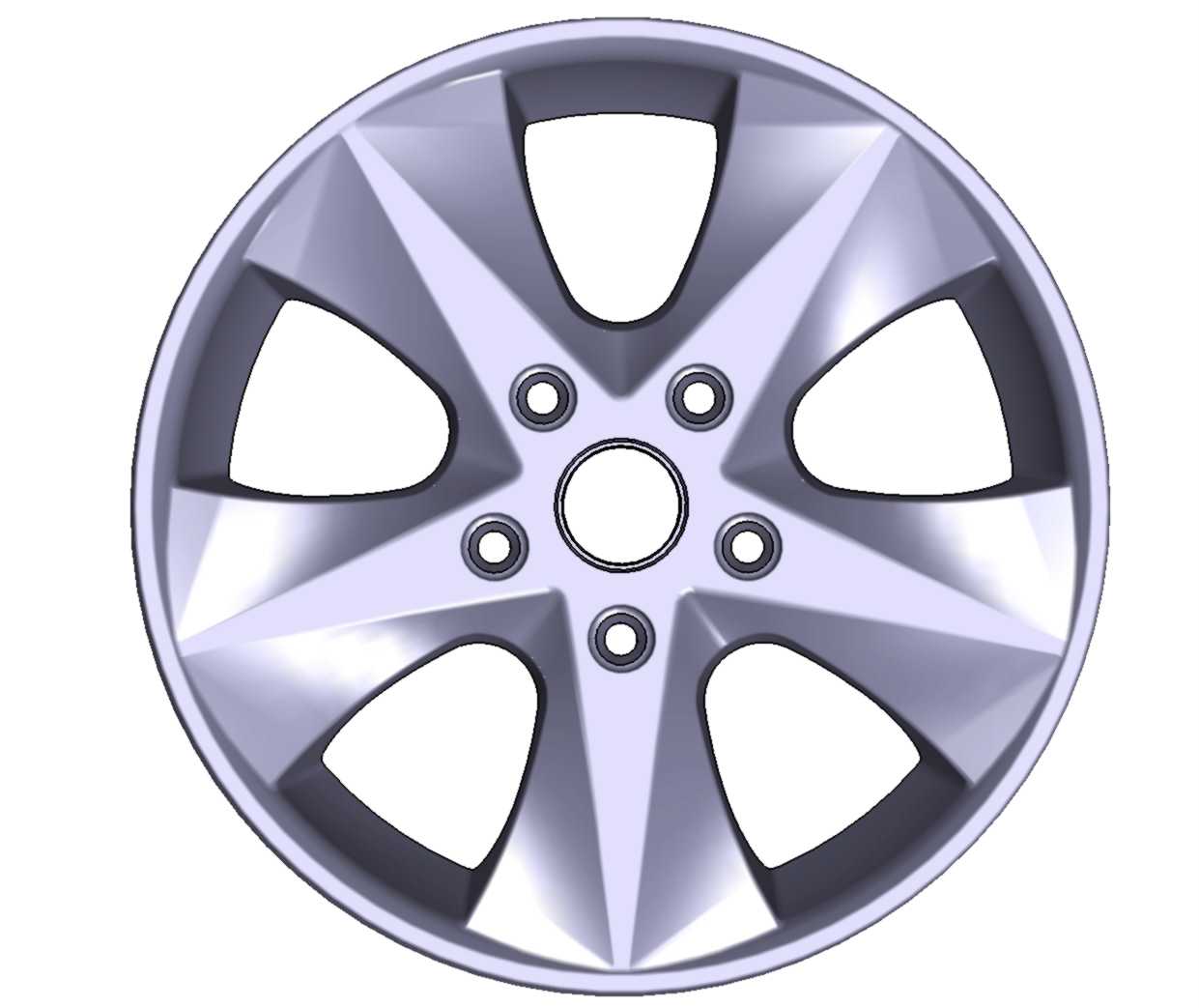

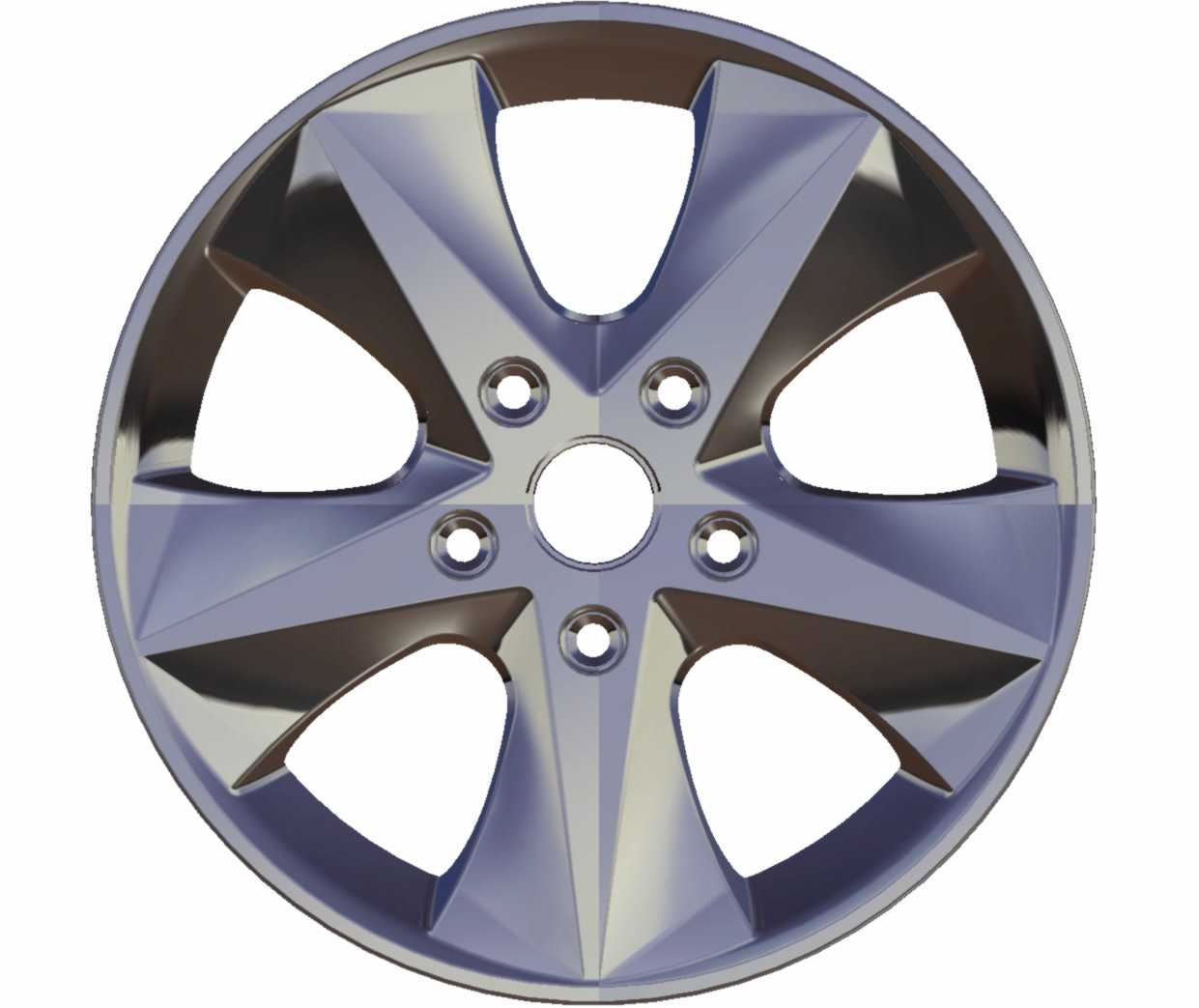

　　从安装边界来看，该轮辋规格为7.5J×17H2，对应名义轮辋直径17英寸，轮缘宽度7.5英寸，H2代表轮辋两侧均设置凸起的 hump 挡圈结构，作用是在轮胎低气压工况下卡住胎圈，防止轮胎与轮辋发生径向滑脱，这一结构在高速过弯、颠簸路面行驶时对行驶稳定性的支撑作用十分明确。中心区域开设大直径中心孔，用于与车轴轴头定位配合，保证轮毂旋转同轴度；中心孔周围均匀分布五个螺栓安装孔，孔位圆周直径按照常规乘用车五孔轮毂的通用匹配逻辑设定，装配时螺栓锥面与轮毂孔锥面贴合，既传递车轮与半轴之间的驱动力与制动力，也承担整车垂直载荷的传导。建模过程中五个螺栓孔的周向角度、孔口沉台深度、中心孔与螺栓孔的同轴度公差都做了对应几何表达，避免后续装配出现孔位干涉、螺栓无法完全锁紧的问题。

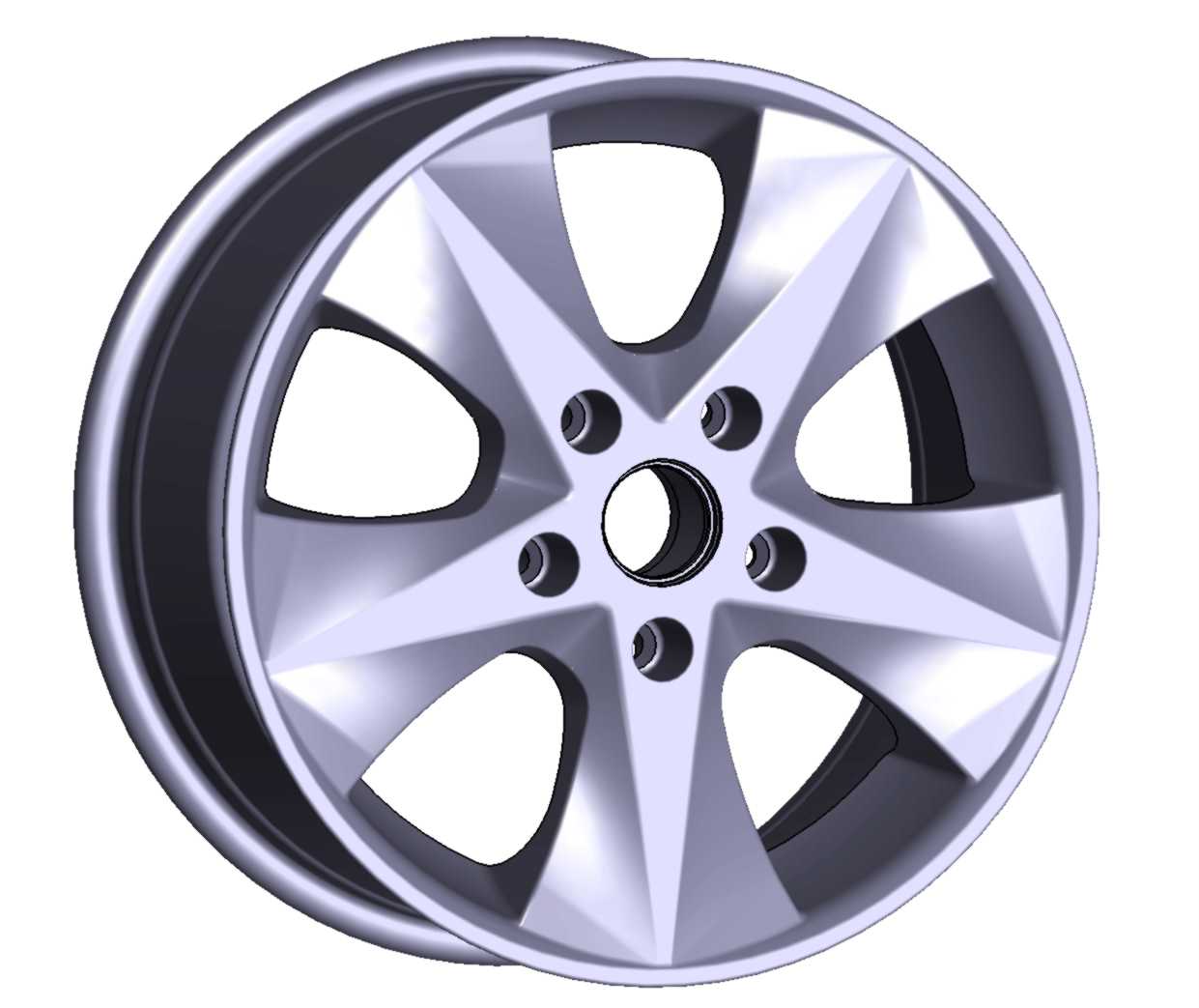

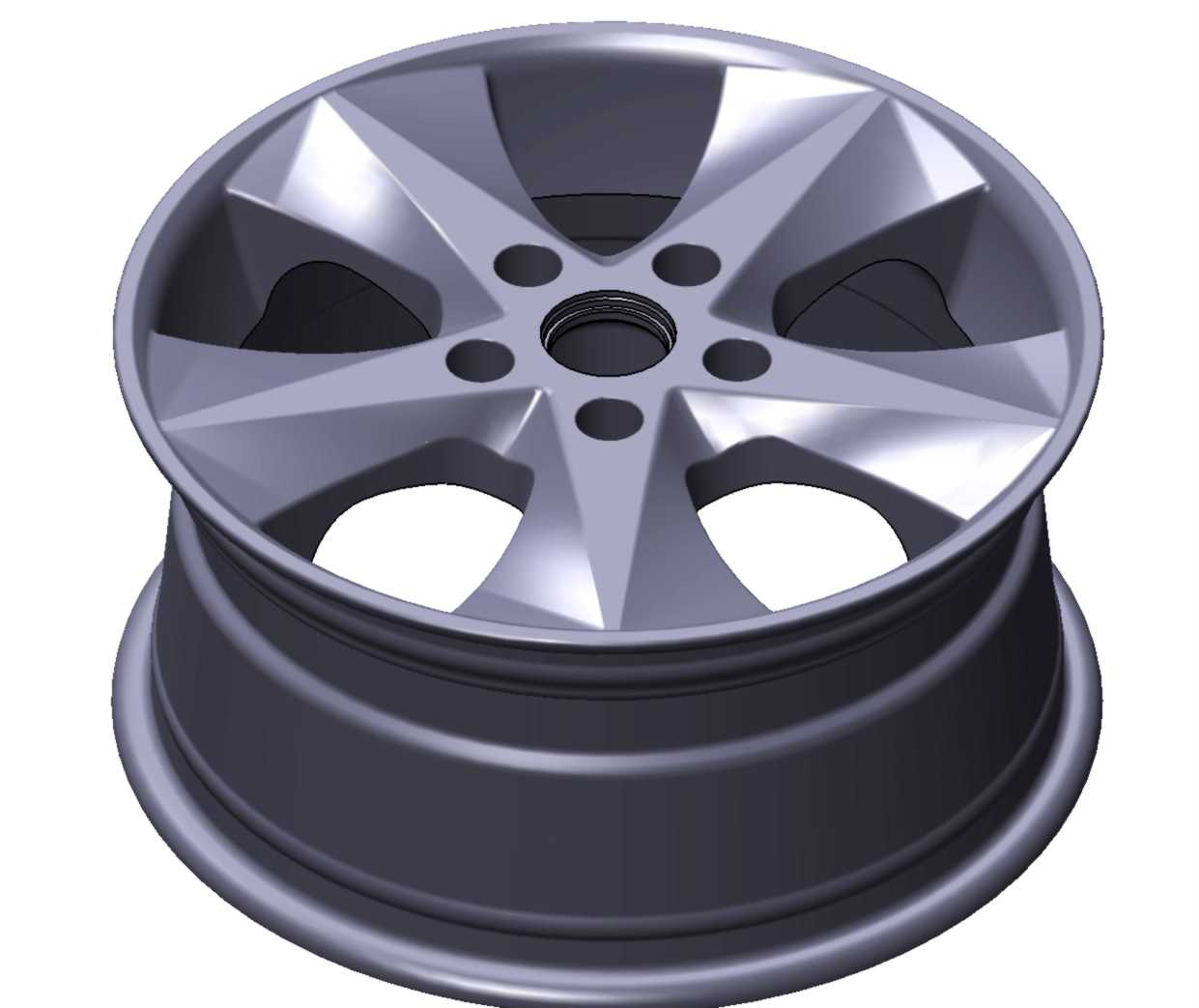

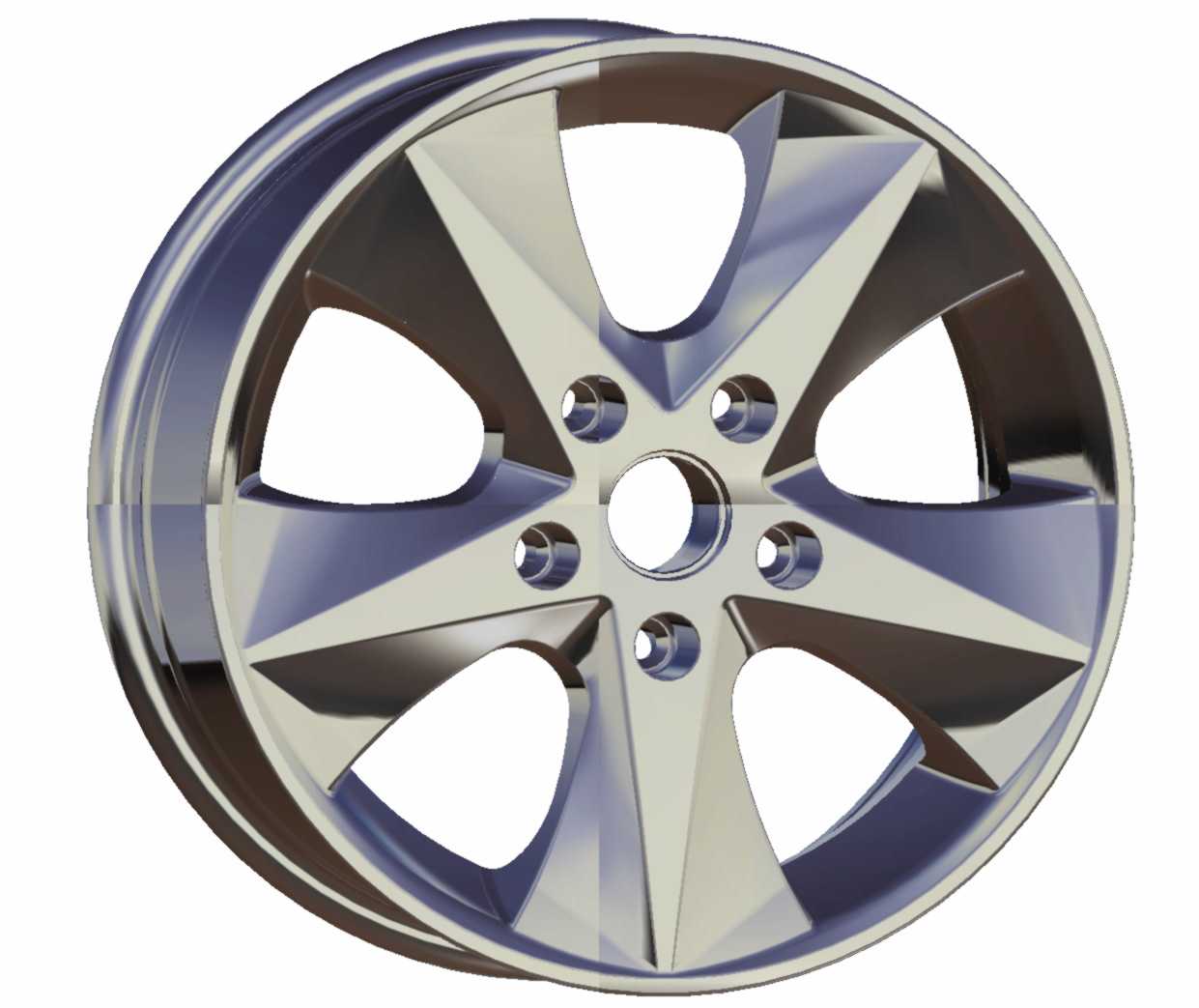

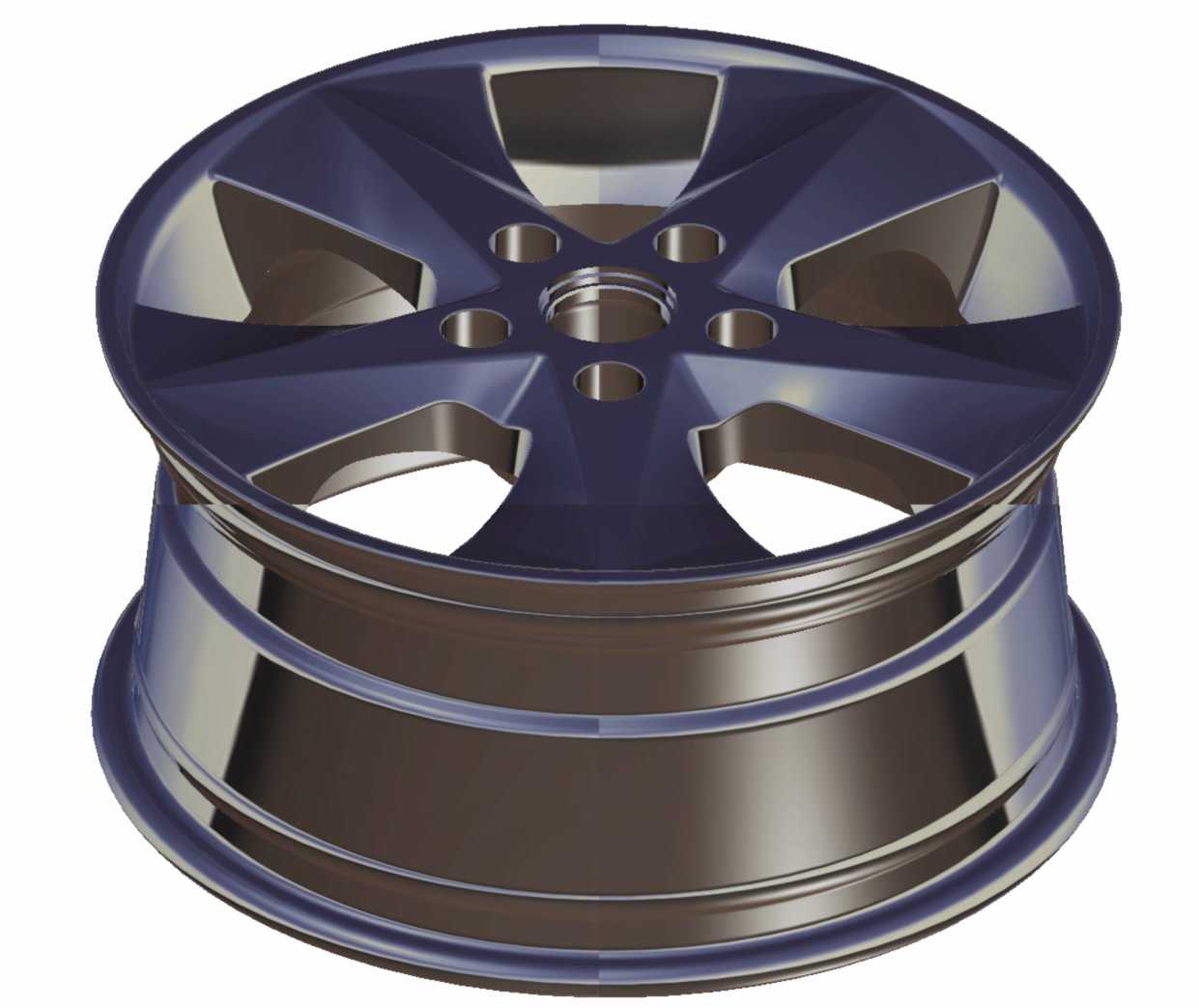

　　辐条部分采用七组宽体星形放射造型，辐条从中心安装座向外平滑延展至轮辋内缘，相邻辐条之间形成大尺寸镂空窗口。这种造型并非单纯追求视觉效果：宽辐条的截面厚度从根部到外缘逐步过渡，根部靠近安装座的位置受力弯矩最大，因此保留足够的实体壁厚来承受起步、制动时的扭转冲击，以及过坑洼路面时的径向冲击；辐条向外延伸过程中适度收窄并做曲面拔模处理，既减少非承载区域的铝材用量，也为刹车系统留出充足的散热通道——车辆频繁制动时，刹车卡钳与刹车盘产生的热量可以通过辐条间的镂空快速随气流散出，降低刹车热衰减的风险。轮辋的轮缘部分做了双层翻边强化，外侧轮缘承担轮胎侧向挤压与路边石剐蹭的冲击，内侧轮缘配合H2挡圈固定胎圈，轮辋筒体的壁厚按照低压铸造铝合金轮毂的常规工艺余量设定，兼顾铸造时的金属液充型流动性与后续机加工的装夹基准。

　　实际工程应用中，这类轮毂首先要完成与整车的边界校核：转向时前轮的最大偏转角度不能与翼子板、减震器支座发生剐蹭，轮毂内侧背面要预留刹车卡钳的避让空间，五孔布局的PCD参数、中心孔直径、ET偏距都需要和目标车型的轴头参数匹配，偏距偏差过大时会导致轮距改变，进而影响轴承受力寿命与转向回正特性。建模时将轮毂的安装贴合面、螺栓孔锥面、中心孔配合面都作为独立装配基准保留，工程师可以直接在三维环境中装入轮胎、刹车盘、卡钳与转向节组件，模拟车轮上下跳动、左右转向的全行程运动包络，提前排查静态装配看不到的动态干涉问题。

　　结构设计层面，这套轮辋的曲面过渡全部采用连续圆角衔接，辐条与轮辋交接的位置没有尖锐应力集中棱线，车辆承受交变路面载荷时，应力可以沿着辐条曲面均匀分散到整个轮辋筒体，避免局部应力峰值过大导致辐条根部开裂。气门嘴安装孔预留于轮辋筒体的对应位置，孔位周边做局部加厚处理，防止安装气门嘴时出现密封面变形，保证轮胎充气后的气密性。整套模型完整还原了铝合金轮毂从安装配合、载荷传递到散热避让、工艺成型的全部核心结构特征，能够直接支撑行走系统配套设计、改装方案验证与零部件结构教学的相关工作。
