五辐乘用车铝合金轮毂结构设计

　　这套轮毂结构面向乘用车辆的换装与底盘配套场景，在整车行驶系统中承担承载、传力与轮辋定位作用。日常装车时，轮毂需要把轮胎约束在轮辋密封面上，同时通过中心孔与螺栓孔把制动力、驱动力和转向侧向力传递到转向节或后桥轴头，因此建模过程不能只关注外观曲面，轮辋卷边、胎圈座、安装法兰和螺栓孔分布都要按装配关系逐层搭建。

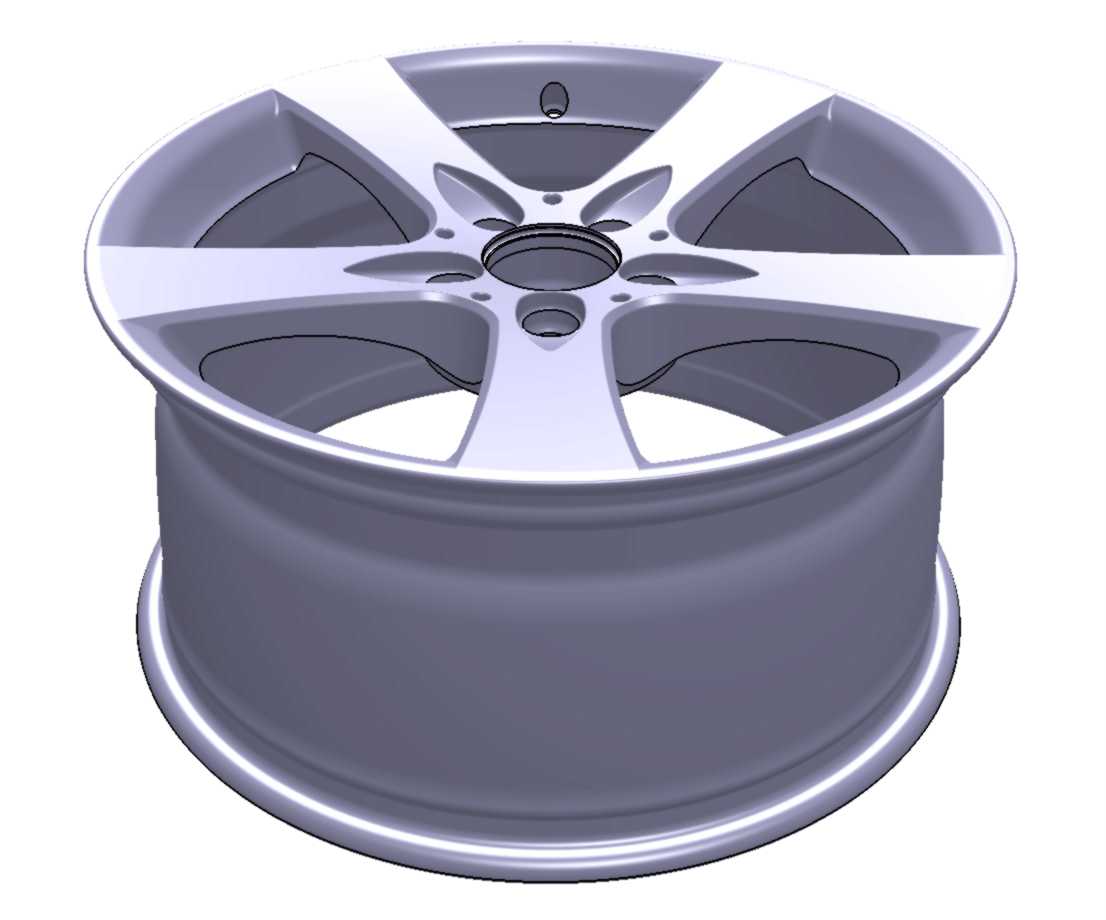

　　从结构布局看，该件采用五组宽辐条向外延展的造型，辐条之间形成较大的镂空区域，这种布置有利于制动盘散热。车辆频繁制动时，制动片与制动盘摩擦产生的热量会聚集在轮腔内部，轮辐开口面积直接影响气流穿过轮腔的能力；五辐大开口方案在城市道路起步制动、山路连续制动以及高速巡航后的减速工况下，都能让外界气流更顺畅地扫过制动盘表面，降低热衰减风险。宽辐条本身也提供了较充足的截面面积，使轮心到轮辋之间的载荷传递路径更直接，减少薄壁区域在冲击载荷下出现应力集中的可能。

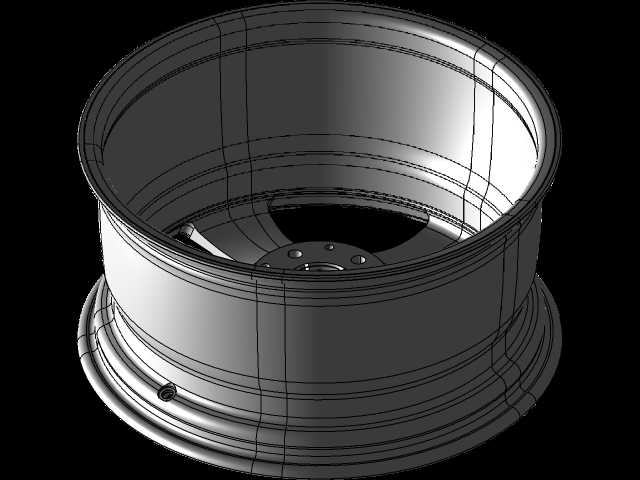

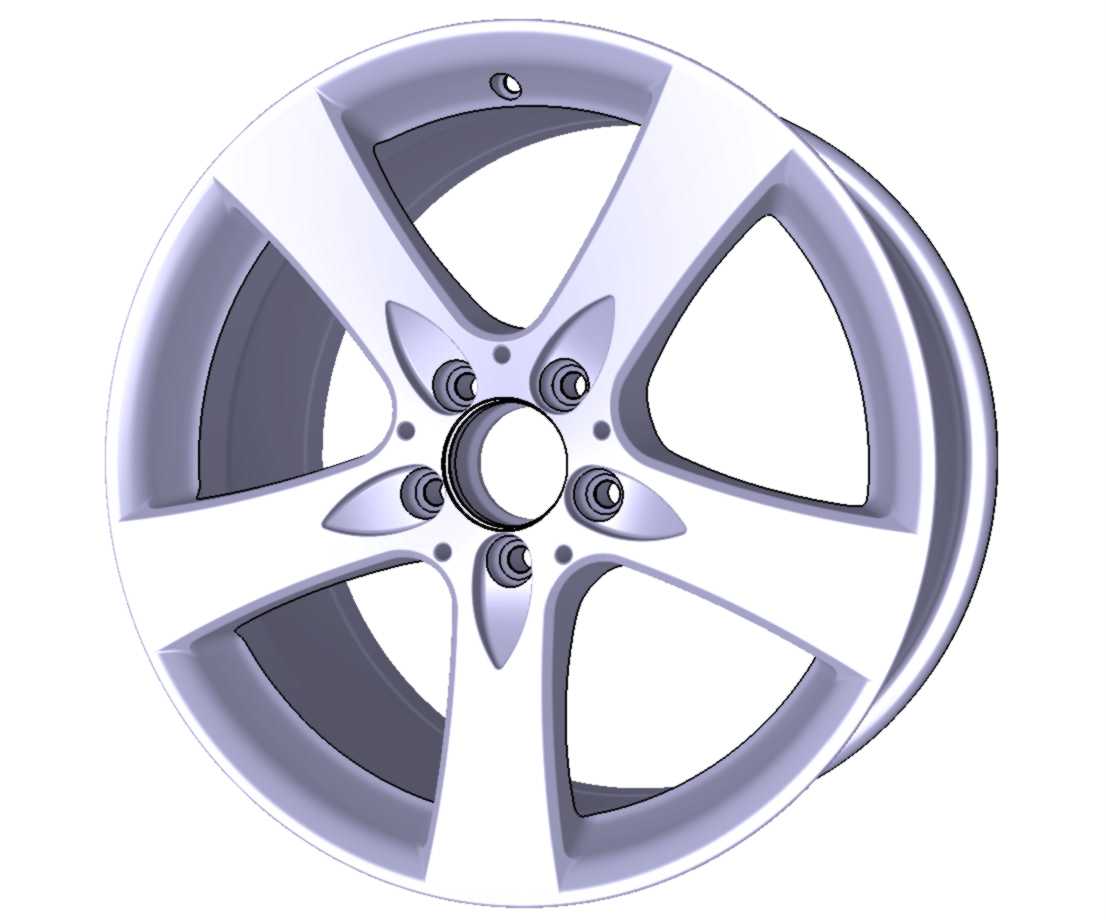

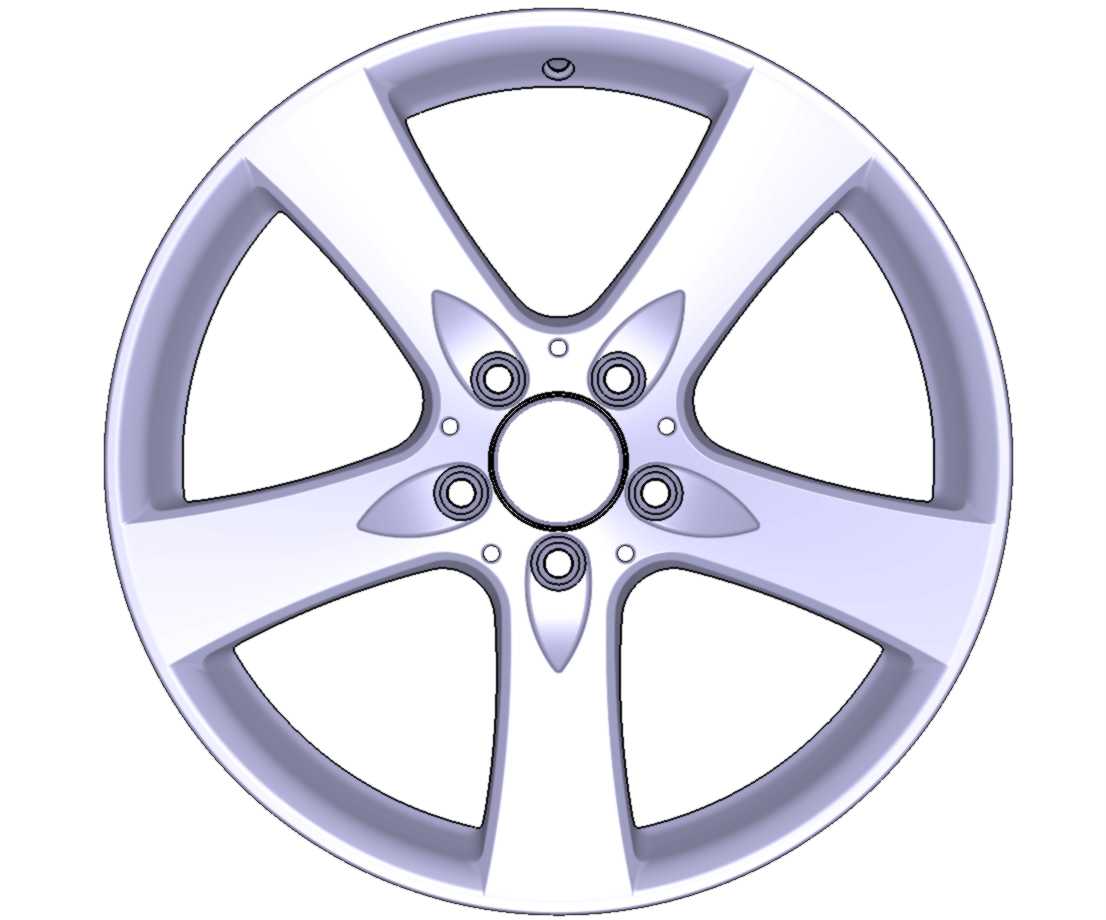

　　轮心区域设置了中心定位孔与五处螺栓安装位，孔位周围布置沉台和局部加厚结构。中心孔主要承担同轴定位作用，装配时轮毂先以轴头台阶完成径向对中，再通过螺栓锥面或球面压紧实现固定；螺栓孔周边的加厚凸台可以分散螺母压紧力，避免局部应力沿辐条根部撕裂。模型中螺栓孔呈圆周均布，孔距圆、中心孔直径和轮辋宽度共同决定了它能够匹配的轴头形式与轮胎规格。轮辋部分保留了标准胎圈座、轮缘和槽底结构，轮胎拆装时胎唇需要沿槽底越过轮缘，充气后再卡入两侧胎圈座，因此槽底深度、轮缘高度和过渡圆角不能随意简化，否则会影响轮胎装拆和高速密封稳定性。

　　设计思路上，外观曲面与受力骨架被合并为同一实体：辐条正面采用流畅的分瓣式曲面，靠近轮心处延伸出叶状装饰凸面，使视觉重心集中在安装孔周围；背面则围绕轴承间隙、制动卡钳间隙和平衡块粘贴空间进行避让。轮毂装车后并非静止部件，它要在悬架跳动、转向偏转和轮胎变形共同存在的环境下旋转，若轮腔内侧余量不足，制动卡钳可能在大转角或强冲击时与辐条发生干涉。因此三维建模时需要同步检查卡钳外轮廓、制动盘端面、轴头台阶和气门嘴位置，把旋转包络与静止件边界分开校核。

　　尺寸边界方面，轮辋宽度、直径、偏距和孔距是选型时最关键的几组约束。轮辋宽度决定可安装轮胎的断面宽度范围，过窄会挤压胎侧，过宽则可能改变胎肩接地形态；直径关系到轮胎扁平比和轮腔内部可容纳的制动系统尺寸；偏距影响轮毂安装面相对于轮辋中心线的位置，偏距变化会使轮距外移或内收，并改变轴承弯矩与转向拉杆几何关系；孔距则必须与车辆轴头螺栓分布一致，中心孔也需要与轴头台阶匹配，不能仅靠螺栓承受径向定位。轮缘外侧还需预留轮胎气门嘴穿出位置和动平衡配重空间，辐条背面靠近轮辋处应保留足够圆角，以降低铸造或锻造成形时的金属流动阻力，并减少热处理和机加工后的应力集中。

　　在实际工程应用中，这类轮毂既可用于整车厂前期造型验证，也可用于售后改装件的干涉检查、轮胎匹配和展示评审。结构建模完成后，可围绕径向冲击、弯曲疲劳、气动散热和装配公差继续展开分析：径向冲击关注车辆通过坑洼或路肩时轮缘与辐条根部的承载能力；弯曲疲劳模拟长期转弯和偏载下安装法兰的寿命；散热校核关注制动热流向轮辐和轮辋的传递路径；装配检查则确认轮胎、卡钳、悬架部件在极限跳动和转向角度下互不接触。通过把造型曲面、轮辋密封面、螺栓安装面和背部避让腔统一在完整三维结构中，该作品能够为后续工程出图、工艺成形和整车装配提供清晰的设计基础。
