弹簧式空气安全泄压阀装配结构

　　这套三维装配体呈现的是一种弹簧加载式空气安全泄压阀，主要用于压缩空气系统、小型储气罐、气动管路以及低压承压设备的超压保护。阀件在正常工作压力下保持关闭，当系统压力超过弹簧预紧力所设定的开启值时，阀瓣被介质力顶起，压缩空气经阀口与排气通道快速泄放；压力回落到安全范围后，弹簧推动阀瓣重新落座，切断气流，从而避免容器或管路因持续超压而发生胀裂、密封失效等风险。

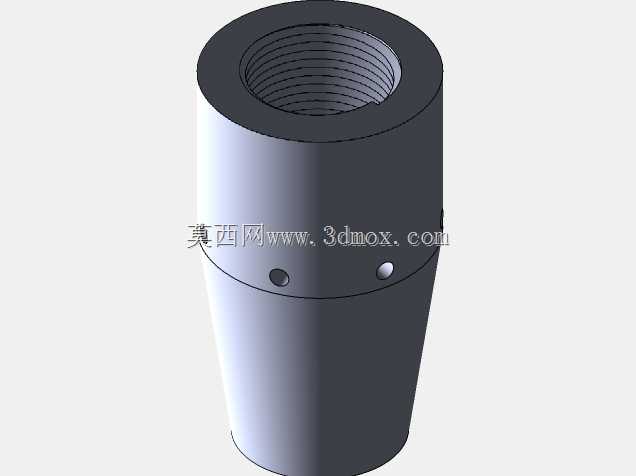

　　从结构拆分关系看，模型包含下部阀体、阀座配合段、阀瓣或阀芯导向件、圆柱螺旋压缩弹簧、上部调节螺塞以及端部锁紧螺母等关键零件。下部阀体采用带内螺纹的筒状结构，便于直接旋入储气罐、管座或设备接口；外轮廓设置阶梯圆柱面，既为扳手装夹提供受力位置，也使壁厚在螺纹段与容纳弹簧的内腔之间形成合理过渡。阀体内部通道承担介质进入、阀瓣密封和气流导向的作用，孔道转折处需要控制圆角与同轴度，避免应力集中和加工干涉。

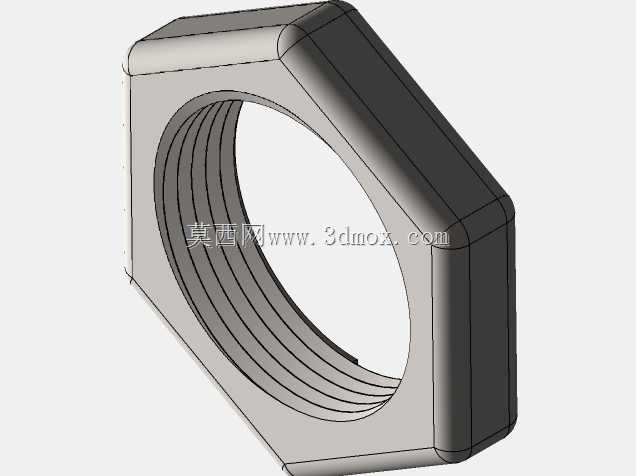

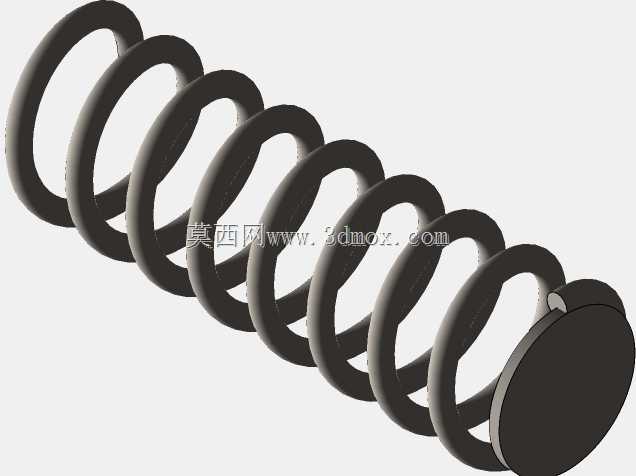

　　弹簧布置在阀芯与上部调节件之间，是决定开启压力的核心弹性元件。建模时需要重点表达弹簧中径、有效圈数、丝径、两端并紧或磨平状态，以及弹簧在装配状态下的预压缩量。弹簧上端抵靠调节螺塞，下端作用于阀芯，通过旋转螺塞改变弹簧压缩量，即可调整泄压阈值。调节完成后，端部六角锁紧螺母压紧在阀体上端面或螺塞配合面上，防止振动工况下设定位置松动。此类结构在空压机、气动控制柜、小型试验台和移动式气源设备中较为常见，维护人员可在不解体整个阀体的情况下完成压力整定与锁紧复核。

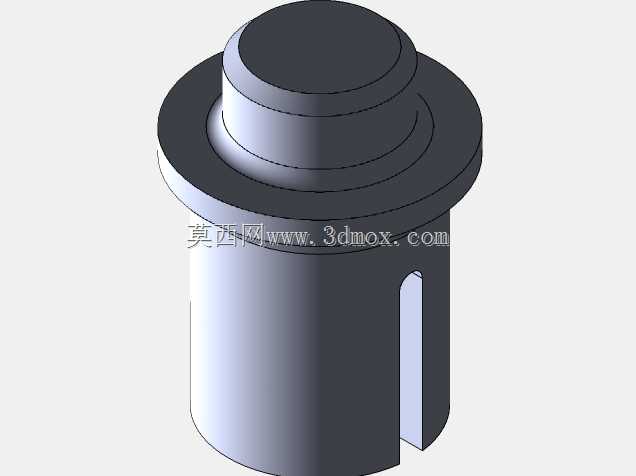

　　阀芯部分承担密封和导向双重功能。其下端与阀座接触形成密封副，中段或导柱伸入阀体内部，保证启闭过程沿轴线运动，减少偏磨和卡滞。设计时需要关注阀瓣升程、密封面宽度、导向间隙以及弹簧对中情况。若导向间隙过小，热膨胀、微小杂质或润滑不足可能造成动作迟滞；间隙过大，则阀瓣落座时容易偏斜，导致密封面接触不均。空气介质虽然相对清洁，但在实际管路中仍可能携带水分、油雾和颗粒，因此阀口附近应避免形成容易积存杂质的死角。

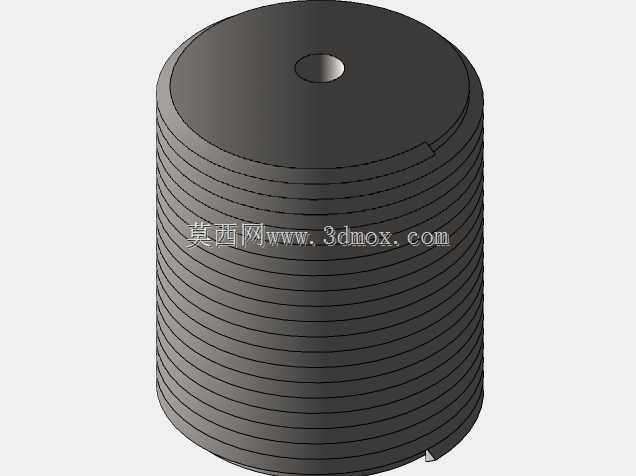

　　外形尺寸方面，该阀整体呈细长圆柱布局，下部阀体直径较大，用于容纳入口螺纹和密封座；上部螺塞外径相对收窄，外围布置细牙外螺纹以实现调节；锁紧螺母为六角外形，宽度方向构成主要装夹边界。安装时不仅要核对入口螺纹规格，还要预留上部调节和螺母锁紧所需的扳手空间，以及侧向排气方向的安全距离。泄压口不能正对人员、电缆、仪表或敏感设备，排出的高速气流应导向安全区域；若用于密闭机柜内，还需考虑引排管通径，避免因排气管阻力过大而改变实际泄放能力。

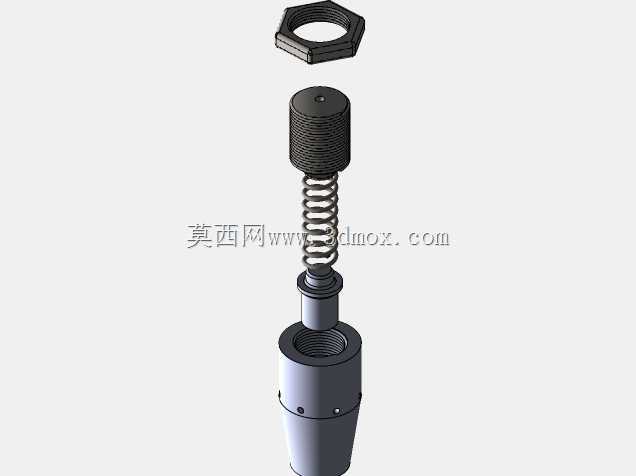

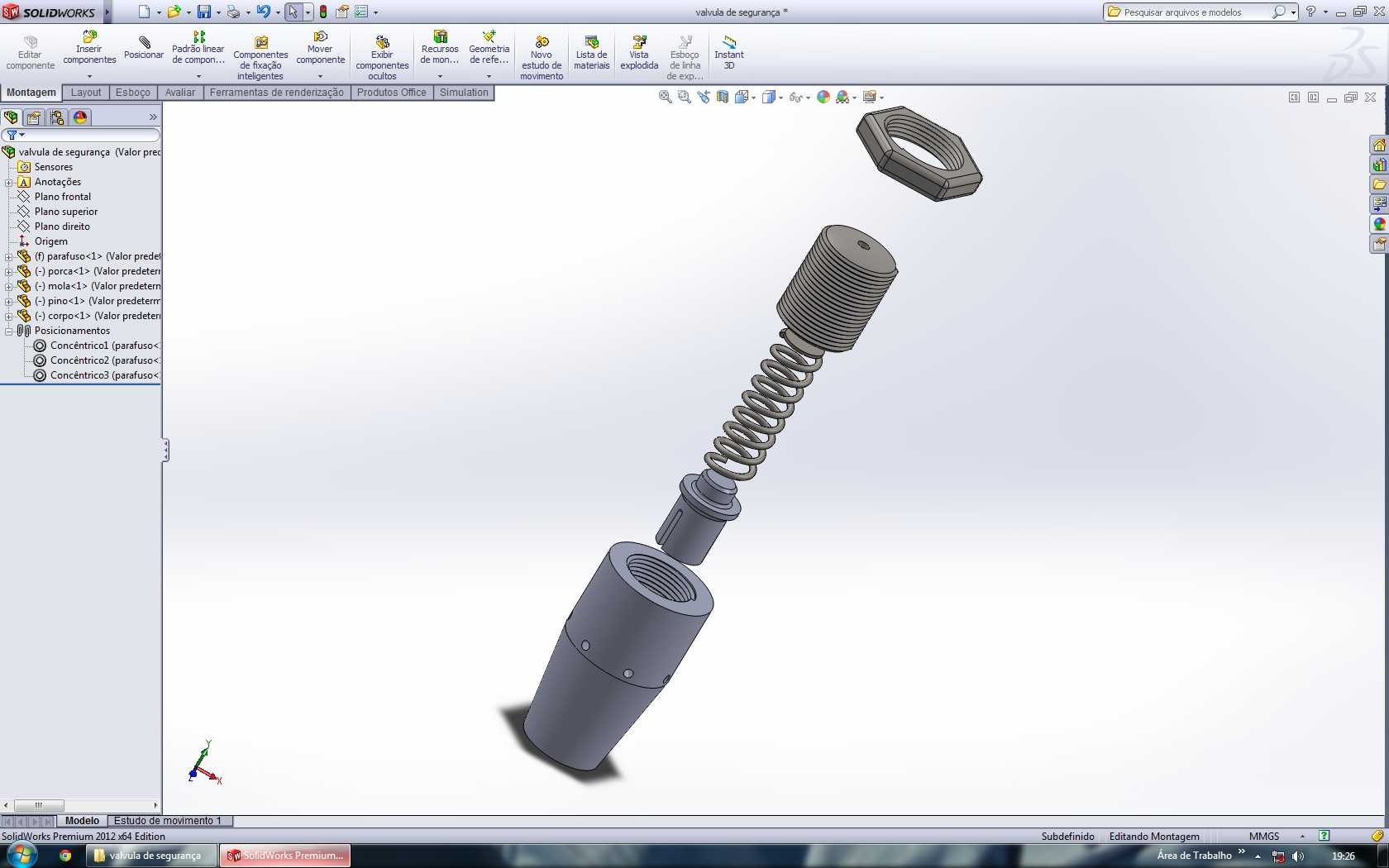

　　建模过程中，装配关系应围绕一条主轴线建立：阀体与阀座同轴，阀芯导向段与内孔同轴，弹簧中心线与阀芯运动轴线重合，调节螺塞和锁紧螺母均以阀体上端螺纹为基准。爆炸视图中可以清楚看到弹簧处于阀芯与螺塞之间，锁紧螺母位于最上方，这种层级关系有助于工程图明细栏整理、零件加工顺序确认以及装配指导。螺纹特征在三维中可按真实牙型或装饰螺纹表达，用于干涉检查时应注意螺纹旋合长度、端部退刀槽和螺母压紧面之间的空间关系。

　　从选型和结构校核角度看，这类安全阀并非简单堵头，其泄放能力与阀座口径、阀瓣升程、弹簧刚度、入口压力和出口背压均有关联。弹簧刚度过大，会使开启压力偏高、动作不灵敏；刚度过小，则可能提前泄放或关闭压力过低。调节螺塞的细牙螺纹有利于精细设定预紧力，但牙部强度和端面承压面积也要满足频繁启闭条件。阀体材料通常需兼顾强度、耐蚀性和气密性，密封面则根据压力等级和介质特性选择合适硬度配合，以保证反复冲击后仍能可靠回座。

　　整体来看，该模型把安全阀的承压入口、弹簧力设定、阀芯导向、密封启闭和锁紧防松集中在紧凑结构内，适合作为气动承压系统附件设计、阀门结构教学、装配干涉检查以及维修拆解演示的三维对象。
