卡丁车传动系统定制短轴结构设计

　　这套短轴结构围绕小型场地卡丁车的轮端传动与摆臂联动需求展开，建模过程中没有直接套用通用标准轴件，而是结合卡丁车紧凑的车架布局、轮边安装空间以及摇臂随动行程，把轴体、连接座、摆臂和端部铰接关系整合在同一套数模里，便于后续做干涉检查、受力校核和运动验证。

　　从实际使用场景看，卡丁车长期在封闭赛道内频繁加减速、过弯和颠簸，轮端传动件既要传递驱动扭矩，又要适应悬挂小幅跳动，轴段不能只按理想同轴状态设计。数模里的主轴采用阶梯圆柱形态，不同轴径分别对应轴承支承位、传动配合位和端部锁紧位，轴肩位置承担轴向定位，避免装配后零件沿轴向窜动。靠近轮侧的轴段直径逐步收窄，既给锁紧螺母、销件或端盖留出安装边界，也控制了轮边悬伸长度，降低偏载带来的弯曲应力。

　　轴体一端与块状连接座相接，该部位在模型中表现为加厚的近似圆柱壳体结构，内部可容纳轴承、衬套或传动连接元件。设计时把连接座外径加大，并非单纯为了外形饱满，而是为了增加支承跨距附近的结构刚度，使轴承受力分布更均匀。连接座外侧保留了台阶和轮廓变化，这些特征可对应密封件、挡圈或端盖的安装位置；在多尘、多碎屑的赛道环境中，这些边界结构能帮助维护人员快速判断装配方向，也能减少泥水直接进入配合面的概率。

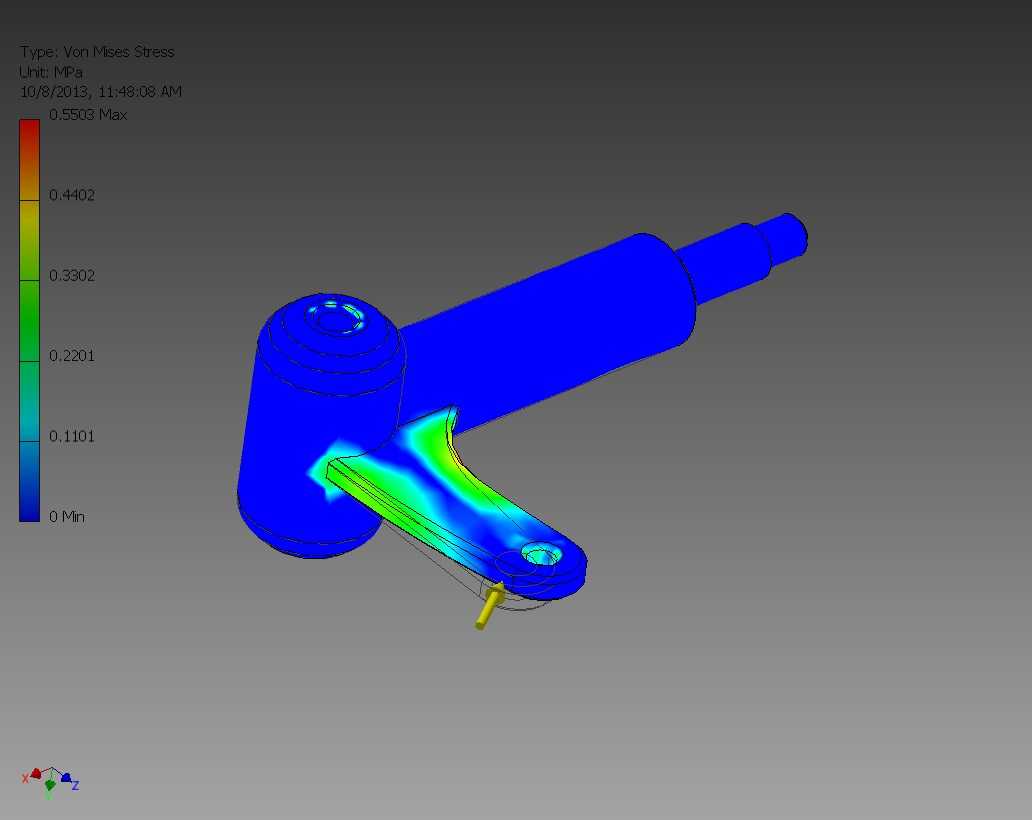

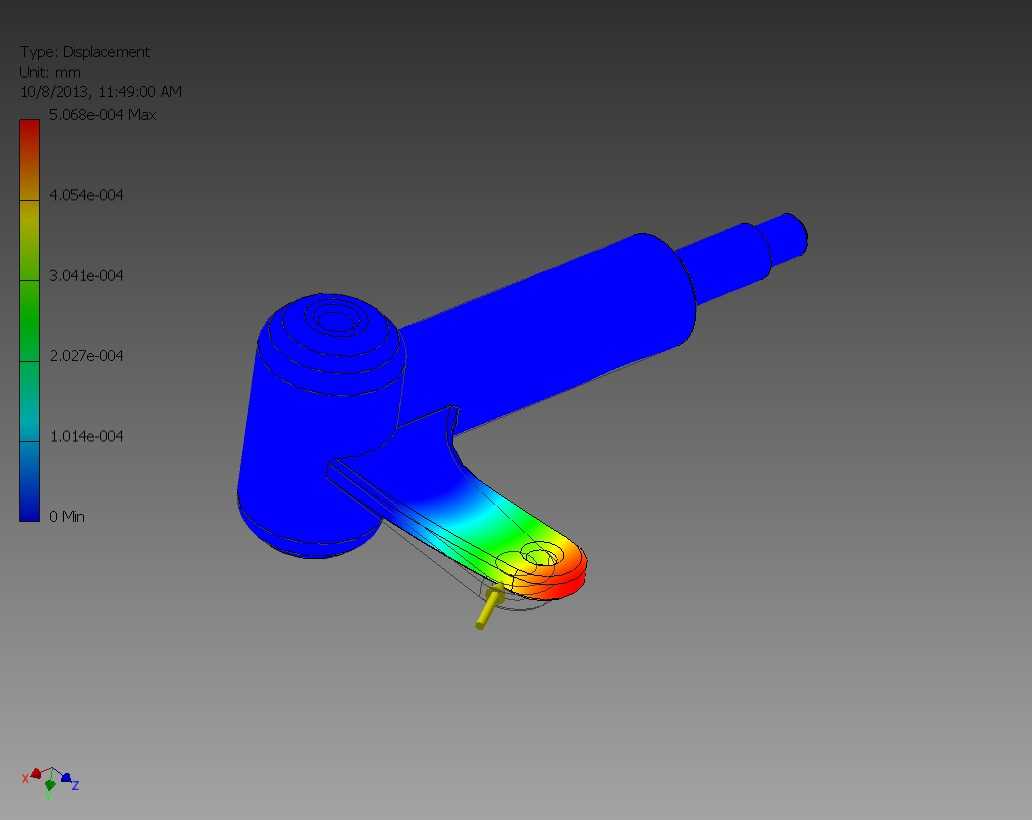

　　与轴体相连的薄板摆臂是这套结构里受力较复杂的部分。它从连接座侧面向外延伸，末端形成铰接孔，孔位附近通过加厚凸台提高局部承载能力。摆臂主体采用变厚度、过渡圆角和轮廓收窄的处理方式，使材料更多集中在弯矩较大的根部和铰接点周围，而中间区域则按载荷路径减轻冗余质量。模型中彩色云图集中出现在摆臂末端与孔边区域，正说明该处在约束和载荷作用下存在相对明显的变形响应；这类结果可用于判断薄弱区域，再决定是增加孔边厚度、扩大圆角半径，还是调整铰接点位置。

　　端部细小的销轴结构用于完成摆臂与相邻连杆或支架的铰接。它的直径虽然不大，但位置决定了运动轨迹，建模时需要保证销轴轴线与主轴轴线之间的空间关系准确。若孔位偏置过大，摆臂在跳动过程中会产生附加扭转；若孔边间隙控制不当，又会带来冲击和异响。因此数模中把销轴、孔位和摆臂端面一起表达，方便在装配环境里检查极限角度下是否与车架、轮毂或制动件发生碰撞。

　　外形尺寸方面，整体结构沿主轴方向呈长条布置，主体连接座位于一侧，摆臂向侧下方展开，占用空间并不规则。安装边界不能只看轴的总长，还要同时考虑连接座外径、摆臂摆动半径、销轴伸出长度以及末端锁紧件的操作空间。轴段与轮毂或传动件配合时，应保证配合面长度足以传递扭矩，而轴端又不能超出轮辋安全边界；摆臂在全行程内则需与轮胎、车架管梁和制动部件保留合理间隙。

　　设计思路上，这套短轴并不是孤立零件，而是轮边传动与导向机构的一个集成节点。阶梯轴负责稳定传递旋转运动，连接座提供支承与防护，摆臂承担随动连接，销轴完成铰接释放。通过三维建模把这些关系提前固化，可以在加工前发现轴肩过渡不足、孔边应力集中、装配工具无法进入以及运动极限位置干涉等问题。对于后续工程处理而言，还可在此基础上补充轴承选型、公差配合、密封方案和材料热处理要求，使概念结构进一步转化为可加工、可装配、可维护的卡丁车轮端部件。
