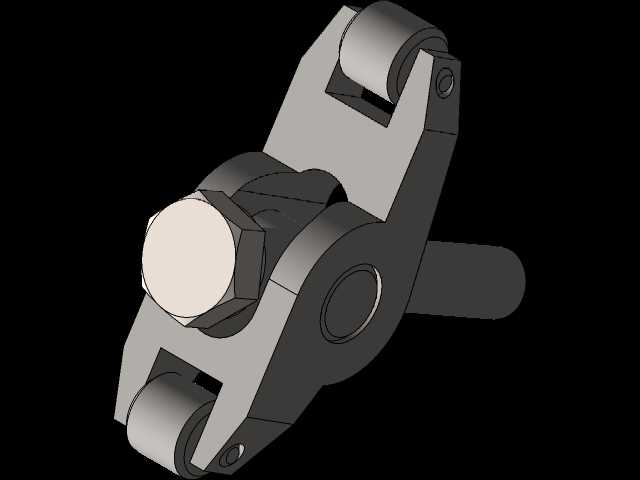

这套三维结构呈现的是内燃机配气机构中的滚子式摇臂总成,核心作用是在凸轮轴与气门之间完成运动方向转换和力的传递。实际发动机运行时,凸轮型面随轴转动产生周期性升程,摇臂以中部枢轴为摆动中心,一端通过滚子与凸轮轮廓接触,另一端压向气门杆端,把凸轮的径向位移转化为气门沿导管方向的直线开启动作;凸轮基圆段回落时,气门弹簧再通过同一传动链使气门关闭。
从布置逻辑看,摇臂属于典型的杠杆类传动件,但它并不是简单等臂杆。模型中可以看到两端工作位置相对枢轴中心存在不同力臂,设计时需要结合凸轮升程、气门所需升程、机构刚度和弹簧载荷综合确定杠杆比。杠杆比过小,会使气门升程不足,影响充气效率;杠杆比过大,则会放大接触载荷、侧向力和弹性变形,导致气门运动跟随性下降。滚子端的加入是该结构的关键,相比传统滑动接触挺柱或摇臂触头,圆柱滚子将凸轮与从动件之间的滑动摩擦转化为滚动接触,可降低配气机构摩擦损失,也能减少凸轮型面磨损。

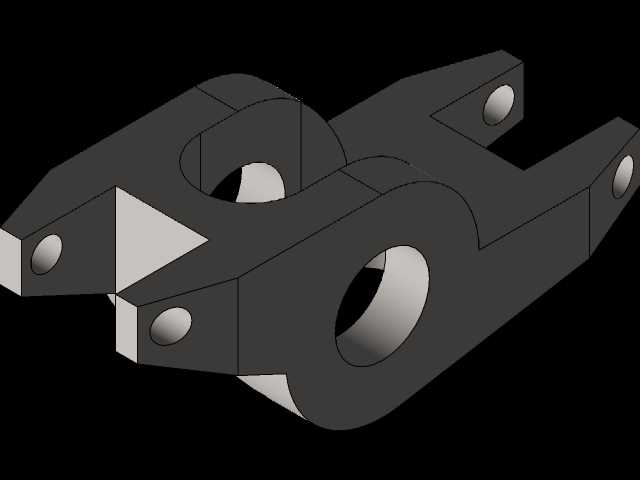

结构外形上,主体采用叉形臂体布局,中部设置枢轴孔,用于安装摇臂轴或球窝支承;上端容纳滚子及销轴,下端形成与气门杆端接触的压合区域。臂体两侧立板共同支撑滚子轴,使接触载荷能够对称传递,避免单侧偏载。滚子销轴与臂体孔位之间需要保证同轴度,滚子外圆相对销轴的回转间隙也要控制在合理范围:间隙过小,热态下可能卡滞;间隙过大,则会在凸轮高速升降过程中产生冲击和噪声。模型中紧固件、垫片、滚子和臂体的装配关系完整,适合用于检查运动包络、拆装顺序以及相邻部件干涉。
在发动机舱内的安装边界方面,摇臂位于气缸盖上部配气空间,周围受到凸轮轴、气门弹簧、弹簧座、锁夹、喷油器或火花塞、缸盖罩等部件约束。设计时不能只关注单件强度,还要校核摇臂在最大升程位置时是否与弹簧座、缸盖凸台或相邻摇臂发生空间干涉。滚子外缘在凸轮全型面扫掠过程中应始终保持正确接触线,压气门端则应与气门杆端面尽量对中,避免偏心接触造成气门杆侧向弯曲和导管异常磨损。
受力路径上,凸轮升程推动滚子,载荷经滚子销轴传入两侧臂板,再汇集中部枢轴,另一端反作用于气门杆。高转速工况下,该零件还承受惯性力和弹簧交变载荷,因此臂体截面通常在枢轴孔、滚子槽和气门接触端附近设置加强过渡,以提高弯曲刚度并降低应力集中。三维建模时,这些圆角、拔模斜面、孔肩和销轴限位结构都需要保留,因为它们直接影响疲劳寿命和加工可行性。若仅建立外观实体而省略接触端面、轴孔配合和滚子间隙,后续进行运动仿真或公差分析时会失去工程意义。
该类结构广泛用于乘用车、小型通用动力机械以及部分高强化内燃机的配气系统,也可作为凸轮机构教学、杠杆传动设计和从动件优化分析的参考对象。实际开发中,工程师会围绕凸轮型线、滚子直径、臂体刚度、枢轴位置和气门间隙进行联动校核,使机构在怠速、高速和热膨胀状态下都能稳定启闭。
