航空发动机涡轮风扇叶片组结构

　　这套叶片组的建模重点不在单张曲面是否好看，而在整圈叶片与轮毂之间的气动衔接、叶根过渡和旋转包络是否能够形成一致的受力关系。实际工程中，这类结构常见于燃气涡轮、航空发动机压气机或涡轮段，也可作为小型高速叶轮机械的方案验证对象。叶片负责从燃烧室排出的高温高压气体中提取能量，气流沿叶道膨胀并改变方向，推动转子旋转，进而把热能转化为轴功率。

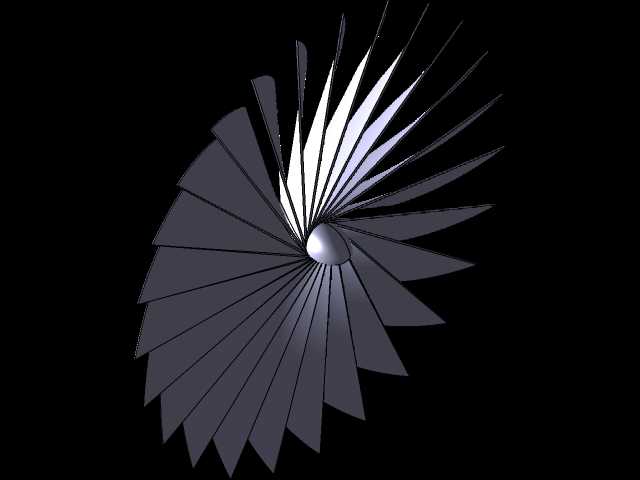

　　从使用场景看，叶片所在转子长期处于高温、高压、高转速环境，叶身型面既要满足气流导向，又要控制离心载荷和振动响应。模型采用多叶片周向阵列方式表达，叶身从轮毂处向外缘逐渐展开，前缘与后缘形成明显的空间扭转。这样的型面不是简单平面拉伸，而是沿叶高连续变化的曲面：靠近轮毂区域流道狭窄，叶片安装角较大；靠近叶尖区域圆周速度更高，型面扭向和弦长需要配合气流速度三角形调整，以降低入口冲角损失并改善出口流场。

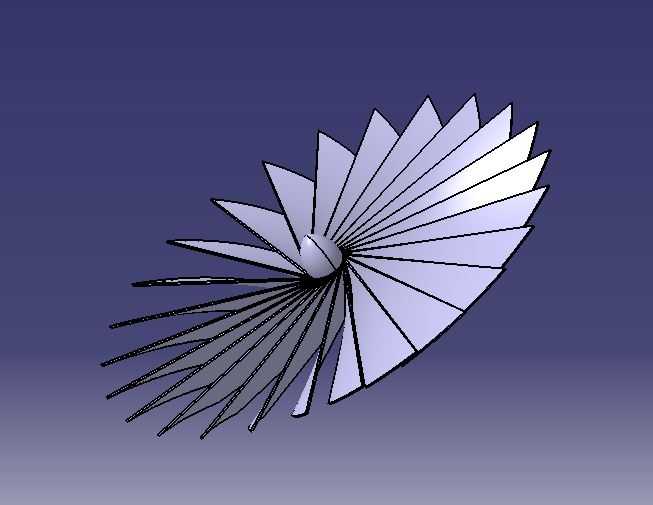

　　设计思路上，先确定轮毂回转体和叶尖旋转半径，再依据流道高度布置叶片数量。叶片数量会影响单叶载荷、栅距、气动堵塞和结构固有频率。数量过少时，单张叶片承担的气动载荷增大，出口气流均匀性下降；数量过多则会增加摩擦面积和重量，并可能使叶根排布空间不足。图中叶片密集排列，适合表现高负荷叶轮转子的叶栅关系，建模时需要重点检查相邻叶片在旋转方向上的间隙，避免叶身曲面在根部区域互相干涉。

　　外形边界方面，转子的主要约束来自轮毂直径、叶尖直径、轴向宽度和叶根圆角。轮毂中心的鼓形或锥形过渡段决定叶片安装基面，叶根与轮毂相交处不能保留尖锐折线，因为该处是离心应力集中区域，实际结构通常会设置圆角、榫根或平台过渡。若用于后续有限元分析，叶根区域的网格需要沿过渡圆角加密，叶身薄壁区域则要兼顾曲面精度和单元质量。叶尖外圆必须与机匣保持设计间隙，间隙过小会因热膨胀、振动或加工误差引起碰磨，间隙过大又会增加叶尖泄漏损失。

　　安装关系上，叶片组随主轴旋转，前端或后端需要与盘体、轴肩、锁紧件配合。轮毂内孔、端面和定位止口决定转子的装配基准；若叶片与轮盘采用一体加工，则整体转子的动平衡等级、材料去除方式和热处理变形都要提前考虑；若采用单独叶片装配，则叶根需要设计成榫齿、燕尾或枞树形式，并保留装配间隙和锁紧结构。三维建模时，阵列后的叶片不能只做视觉复制，应确认每片叶根与轮盘曲面的修剪结果一致，保证后续工程图中剖面、重量和惯量数据可信。

　　功能特性上，叶身曲面的弯扭规律直接影响气流折转角和做功能力。压力面承担较高气动压力，吸力面则更容易出现局部加速和附面层发展，型面曲率突变会造成气流分离，使效率下降并激发振动。因此叶片前缘通常保持较圆滑的小半径，后缘则在工艺允许范围内减薄，以减少尾迹损失。对于高温工况，还需要在结构方案阶段考虑内部冷却通道、气膜孔或耐热涂层位置；即使本模型侧重外部几何，叶身壁厚和内腔空间也应在详细设计阶段预留。

　　从建模操作角度，单片叶片可通过多个叶高截面的翼型曲线放样得到，截面点需要按前缘、后缘和压力面、吸力面顺序保持一致，否则放样曲面容易发生扭曲或褶皱。叶根与轮毂结合处使用相切过渡和实体合并，阵列后再统一检查圆周方向最小间隙、叶尖外轮廓和轴向突出量。若模型用于数控加工，还需关注叶片薄缘处的刀具可达性、五轴加工摆角限制以及抛光余量；若用于仿真，则应保留连续曲面，避免过多碎面导致网格划分失败。

　　整套结构体现的是叶轮机械中典型的能量转换部件：气流在叶栅通道中完成膨胀和转向，转子通过叶片获得扭矩，轮毂把叶片载荷传递给主轴。几何设计必须同时服务于气动效率、结构强度、装配边界和制造可行性，任何只追求外观放射形态而忽略叶根过渡、旋转间隙和型面连续性的做法，都难以进入真实设备方案。
