振动送料盘结构三维设计作品

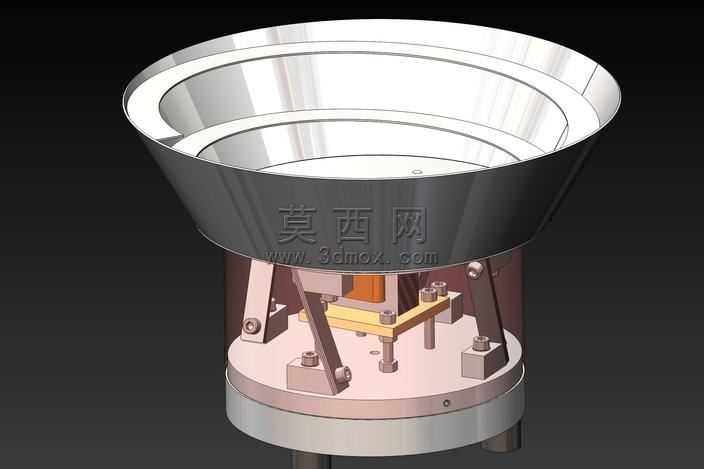

本作品为振动送料盘的三维结构设计，采用SolidWorks软件完成全参数化建模，整体结构分为上部锥形料斗与下部振动驱动基座两大核心部分，建模过程严格遵循机械装配的公差配合逻辑，对每一处连接结构、紧固件位置都做了精准还原。上部料斗采用双层螺旋轨道设计，建模时通过螺旋线扫描、曲面加厚等命令完成料斗壁面与螺旋送料轨道的构建，料斗外壁做了哑光金属质感的材质渲染，内壁设置为高抛光不锈钢材质，模拟实际生产中降低物料摩擦阻力的表面处理工艺，轨道的螺旋升角经过参数化调整，确保物料能够沿轨道有序爬升输送。下部振动基座部分完整还原了振动送料的核心传动结构，包含底座支撑壳体、倾斜布置的板弹簧支撑组、电磁驱动模块、安装固定板、紧固螺栓与调节螺母等细节零件，建模时对板弹簧的铰接结构、电磁组件的安装定位都做了精细化处理，各零件间的装配约束完全符合实际机械结构的运动逻辑，可直观展示振动盘的工作原理。渲染阶段采用工作室光照环境，对金属零件分别赋予了拉丝不锈钢、镀锌钢、阳极氧化铝等不同的材质属性，区分不同功能零件的视觉表现，基座底部的安装法兰做了倒角与安装孔的细节刻画，整体装配体无干涉、无缺失零件，结构逻辑清晰。设计过程中围绕振动送料的核心功能，重点考量了料斗容积与振动驱动功率的匹配性、板弹簧的倾斜角度对送料效率的影响，各支撑脚的对称布置保证振动过程的稳定性，螺旋轨道的宽度与深度参数可根据实际输送物料的尺寸做参数化调整，能够为小型零件自动化上料机构的设计提供完整的三维结构参考，模型可直接用于结构验证、方案展示以及工程图纸的导出。
