硫酸镁8立方立式混合储存罐体结构

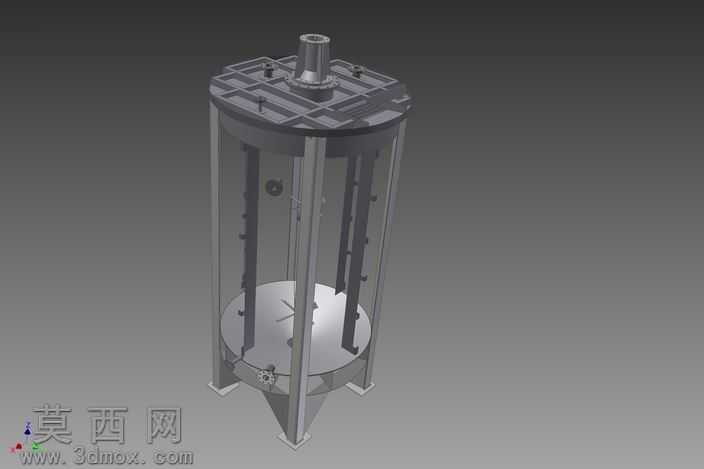

本作品为硫酸镁8立方立式混合储存罐体的三维建模成果，建模过程中严格遵循化工储存混合设备的设计规范，先通过基准面定位确定罐体整体的同轴度基准，依次完成底部锥斗、圆柱形筒体、顶部法兰端盖的基础轮廓建模，保证各段结构衔接处的尺寸公差符合装配要求。模型对内部结构做了完整还原：顶部设置的驱动连接座预留了搅拌轴安装位，内部沿周向均匀布置多根竖向导流挡板，中心搅拌轴搭配多组桨叶结构，可在硫酸镁储存过程中完成物料混合、防止结晶沉降的功能，底部锥斗设计可实现物料的彻底排空，避免残留堆积。材质渲染阶段，筒体部分采用半透明钢化玻璃材质，可直观展示内部构件的排布位置与空间关系，外部支撑框架、顶部端盖、内部搅拌构件采用哑光不锈钢材质，还原化工设备常用的耐腐蚀金属质感，底部支撑脚做了防滑垫细节处理，增强模型的真实感。结构设计上，外部采用多根竖向立柱配合环形抱箍固定透明筒体，既保证罐体的结构强度，又能实现内部物料状态的可视化观察，顶部端盖预留了进料口、排气口等接口位置，底部锥斗末端设置出料接口，完全匹配化工物料储存混合的实际使用流程。建模时对所有装配接触面做了干涉检查，确保搅拌轴转动时不会与导流挡板、筒体内壁发生碰撞，各连接法兰的螺栓孔位做了圆周阵列处理，符合实际设备的装配逻辑，整体模型比例精准，结构细节完整，可用于化工设备方案展示、结构教学演示等场景。
