铝制插片式散热组件结构设计

　　在中小功率通讯终端、工控板卡、消费类电子主板的热设计环节，被动式铝挤插片散热器一直是成本与可靠性平衡的优选方案，这款尺寸规格为150mm×60mm×25mm的铝制散热件，正是针对板载高发热芯片的散热需求开发的结构件。从实际应用场景来看，这类散热器多适配TDP在15-25W区间的芯片，包括通讯设备里的电源管理模块、工业控制板的主控MCU、消费电子的功率放大芯片，不需要额外搭配风扇，依靠自然对流完成热交换，能避免风冷结构带来的积尘、噪音、转动件寿命短板，适合长期无人值守的通讯类设备、嵌入式工控终端使用。

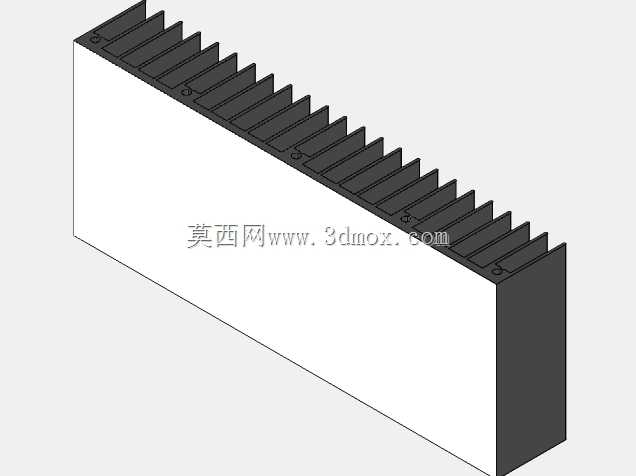

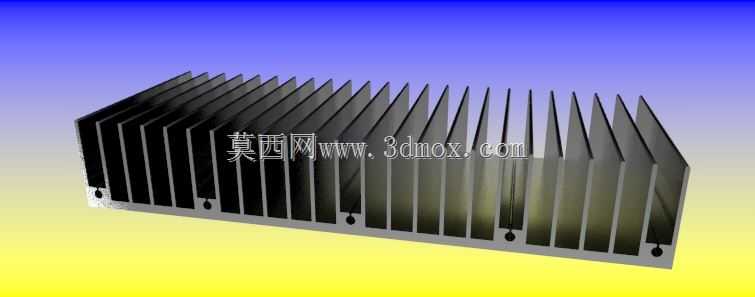

　　从结构设计思路来看，这款散热件采用等间距平行直肋布局，一共设置24片垂直于底座的散热鳍片，鳍片厚度控制在1.2mm，相邻鳍片的通风间隙为4.2mm，这个间隙尺寸是经过自然对流工况验证的最优区间——间隙过小会阻碍空气在鳍片间的自然流通，容易形成热空气滞留区，间隙过大则会在有限的底座投影面积内减少总散热面积，拉低整体换热效率。底座厚度设计为3mm，既保证了芯片接触面到鳍片根部的热传导效率，避免底座过薄导致热量横向扩散不足，出现鳍片根部温度不均的问题，也控制了整体重量，不会给PCB板带来过大的静载荷。

　　安装边界的设计上，散热件底座沿长度方向均匀布置了5个贯通安装孔，孔位中心距底座短边边缘的距离为10mm，相邻孔位的中心间距为32.5mm，安装孔采用沉头设计，适配M3规格的沉头螺丝，安装后螺丝头部不会突出底座底面，能保证散热底座与芯片表面的完全贴合，避免出现安装间隙导致的接触热阻飙升。安装孔的位置布局避开了鳍片的根部连接区域，不会因为打孔破坏鳍片与底座的连接强度，同时对称的孔位设计可以适配不同方向的安装需求，不管是芯片横向布置还是纵向布置在PCB上，都能找到对应的固定点位，不需要额外调整散热件的安装方向。

　　从功能特性来看，整款散热件采用纯铝挤压成型工艺，鳍片与底座为一体结构，不存在插片式散热器常见的鳍片与底座连接热阻问题，铝材质的导热系数能达到200W/(m·K)以上，完全满足中小功率芯片的热传导需求。鳍片的边缘做了0.2mm的圆角钝化处理，不会在生产装配过程中划伤操作人员的手部，也避免了尖锐边角在运输过程中出现磕碰变形，影响鳍片的平整度。散热件的底座接触面设计为平面度0.05mm的精加工面，不需要额外打磨就能和芯片表面的导热垫、导热硅脂良好贴合，减少装配环节的二次加工工作量。

　　在实际选型适配时，需要注意这款散热件的整体高度为25mm，要确认设备内部的垂直安装空间不小于28mm，预留出3mm的间隙用于布置导热垫以及安装公差余量，避免散热件顶到设备外壳影响装配。长度方向150mm的尺寸可以覆盖长度在120mm以内的多芯片并排布局场景，比如通讯设备里一排布置的多个功率管，可以共用这一款散热器，减少整机的物料种类，降低供应链管理成本。宽度方向60mm的尺寸适配常规宽度的芯片封装，包括TO系列封装的功率器件、BGA封装的主控芯片，都能通过导热垫将热量传导到散热底座上。

　　从热设计的实际验证角度，这款散热件在25℃的环境温度下，自然对流工况下的热阻大概在2.8℃/W左右，也就是说当芯片发热功率为20W时，芯片表面温度比环境温度高56℃左右，在常规40℃的设备内部工作环境下，芯片表面温度能控制在96℃以内，满足绝大多数工业级、消费级芯片的结温安全要求。鳍片的平行直肋结构顺着空气自然对流的方向布置，热空气会沿着鳍片间隙向上流动，自动形成稳定的对流通道，不需要额外设计导风结构就能实现稳定的散热效果，对于结构紧凑、内部没有多余空间布置风道的通讯类设备来说，这种结构的适配性非常强。

　　另外，这款散热件的铝制材质本身重量较轻，整体重量大概在180g左右，通过5个M3螺丝固定在PCB上时，螺丝的锁紧力均匀分布在底座的多个点位，不会出现单点应力过大导致PCB变形的问题，对于厚度在1.6mm以上的常规PCB板来说，不需要额外增加支撑柱就能承受散热件的重量，减少了整机的装配零件数量。安装孔的沉头深度设计为2mm，M3沉头螺丝锁紧后，螺丝头部完全沉入底座内部，不会突出底座表面影响和芯片的贴合，也不会因为螺丝突出导致散热件安装倾斜，出现局部接触不良的问题。
