自振型压电蜂鸣发声元件结构设计

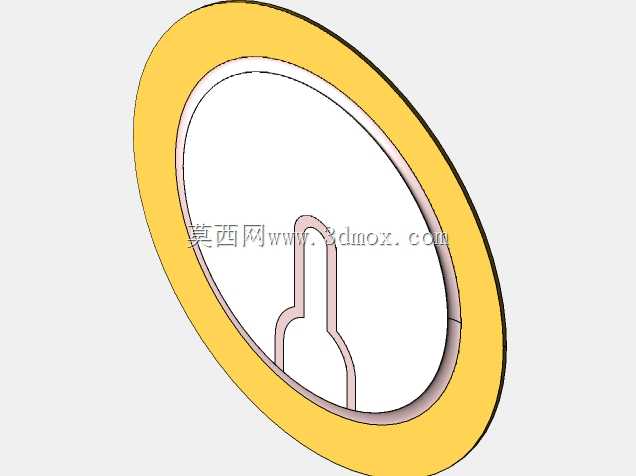

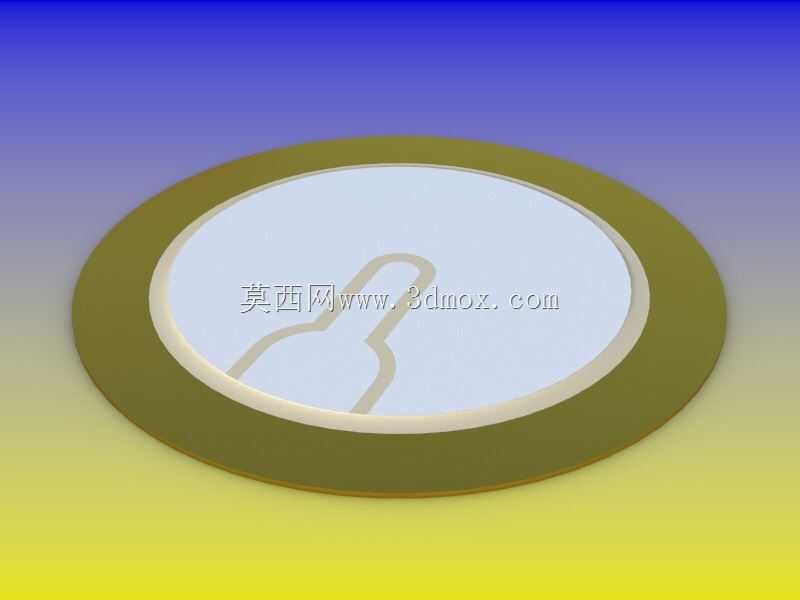

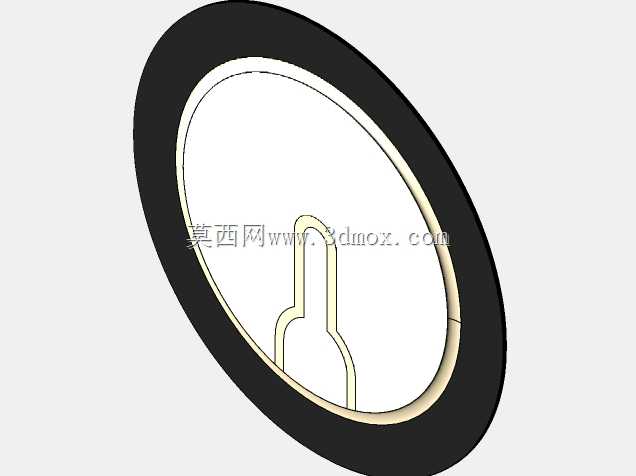

　　在各类小型电子设备的提示音、报警音发声模块设计中，压电式发声元件是应用占比极高的一类基础器件，相比电磁式蜂鸣器，它具备功耗更低、厚度更薄、驱动电路简单的优势，尤其适合对安装空间有严格限制的便携通讯终端、小型工控提示模块、消费类数码产品的发声单元使用。本次设计的自振型压电元件，核心采用压电陶瓷片与金属基片复合的盘式结构，依靠压电材料的逆压电效应，在交变电场作用下产生机械形变，配合基片的固有谐振频率带动周边空气振动发声，不需要额外搭配振动振膜即可完成电声转换，大幅简化了终端产品的发声模块组装流程。

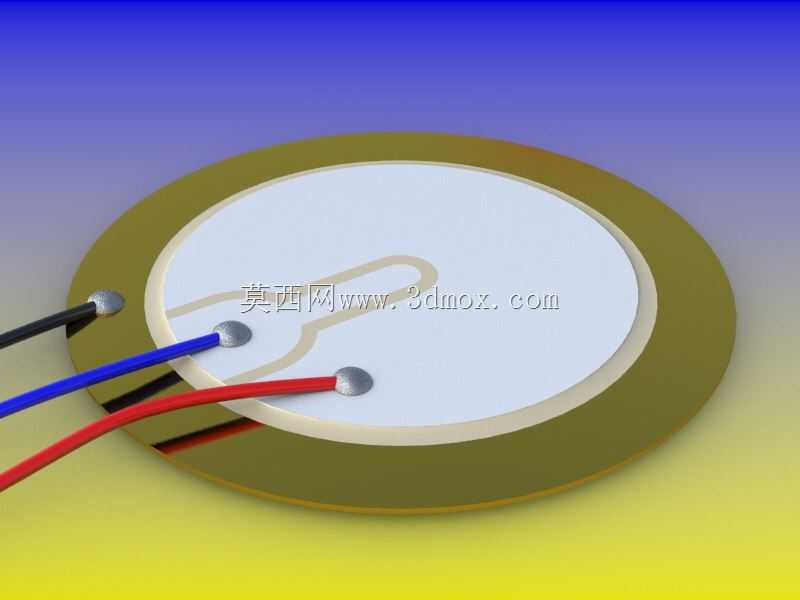

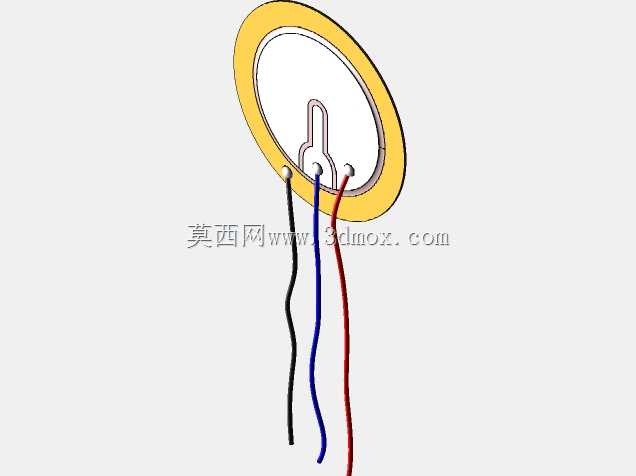

　　从实际选型适配的角度来看，这类压电元件的安装边界需要重点关注，其整体直径为35mm，整体厚度仅0.56mm，属于薄型盘状元件，安装时不需要预留较大的纵深空间，可直接通过周圈的胶粘或者卡扣固定在设备壳体的内壁对应出声孔位置，不需要额外设计复杂的固定支架。元件的引脚采用多色导线引出，红、蓝等不同颜色的导线对应正负极与信号反馈端，焊接时可快速区分接线定义，避免反接导致的驱动失效或者元件损坏，导线的出线位置设计在盘片的边缘区域，不会占用盘片中心的振动有效区域，保证振动时的振幅均匀性，减少发声失真。

　　设计过程中需要重点匹配压电陶瓷片与金属基片的谐振频率一致性，自振型元件的核心优势就是自身结构的固有频率已经调校到常用的音频提示频段，不需要外部驱动电路额外做频率匹配，只要给与对应幅值的交变驱动信号，即可在谐振点产生足够的声压级，满足设备的提示音需求。盘片的边缘做了等宽的固定环设计，固定环区域不参与振动，安装时的压合作用力只会作用在非振动区域，不会因为安装压力导致陶瓷片受力碎裂，也不会影响中心振动区域的振动特性，这一点在批量组装的生产场景中尤为重要，可有效降低组装过程中的元件损耗率。

　　在实际应用场景中，这类压电元件可覆盖通讯终端的按键提示音、低电量报警音、消息提示音发声需求，也可用于小型工控设备的故障报警、家用小电器的操作提示、安防设备的入侵报警发声单元。相比其他类型的发声器件，它的驱动电流仅需毫安级，依靠设备主控引脚的输出能力即可直接驱动，不需要额外搭建功放电路，可大幅降低终端设备的BOM成本与电路板占用空间。设计时特意将元件的整体厚度控制在0.6mm以内，即使是超薄型的便携通讯设备，也可以在壳体与电路板之间的狭小缝隙内完成安装，不需要为发声元件单独预留凸起的安装空间，有助于终端产品做薄型化设计。

　　从结构可靠性角度考虑，压电陶瓷片本身属于脆性材料，设计时在陶瓷片与金属基片的复合边缘做了应力缓冲过渡，避免长期振动过程中陶瓷片边缘产生微裂纹导致性能衰减；引出导线与焊盘的连接位置做了应力释放设计，即使组装过程中导线受到一定的拉扯力，也不会直接将作用力传递到陶瓷片的焊盘位置，避免焊盘脱落或者陶瓷片碎裂。元件的整体外形为正圆形，安装时不需要区分角度，任意旋转角度都不影响发声性能与固定效果，可适配不同设备内部的安装空间布局，降低结构设计时的位置适配难度。

　　在做终端产品的结构设计时，需要注意在元件正前方的壳体位置预留出声孔，出声孔的总面积不小于元件振动面积的10%即可保证声压不会被过度衰减，不需要额外设计复杂的音腔结构，依靠元件自身的自振特性即可达到足够的发声响度。这类元件的工作温度范围宽，在常规的工业与消费电子使用环境下都能稳定工作，不会因为温度变化导致谐振频率出现大幅偏移，可保证不同环境下的发声一致性，适合批量应用在各类需要简单提示发声的电子设备中。
