SOT-82封装带弯引线电子元件结构

　　在消费电子、工业控制板卡的PCB布局环节，直插式功率器件的封装选型直接影响板面空间利用率与焊接可靠性，SOT-82封装的弯引线结构正是为适配板上水平贴装需求开发的元件载体结构。这类封装主要承载中小功率半导体芯片，常见于线性稳压器、小功率开关管、低压差整流器件的封装实现，区别于传统直插TO系列封装的垂直安装形态，SOT-82的引脚经过预弯处理，元件主体可平贴于PCB板面上方，既降低了元件整体安装高度，适配薄型化电子设备的内部堆叠空间要求，也能让元件塑封本体与板面预留的散热焊盘形成更紧密的贴合，提升工作状态下的热量传导效率。

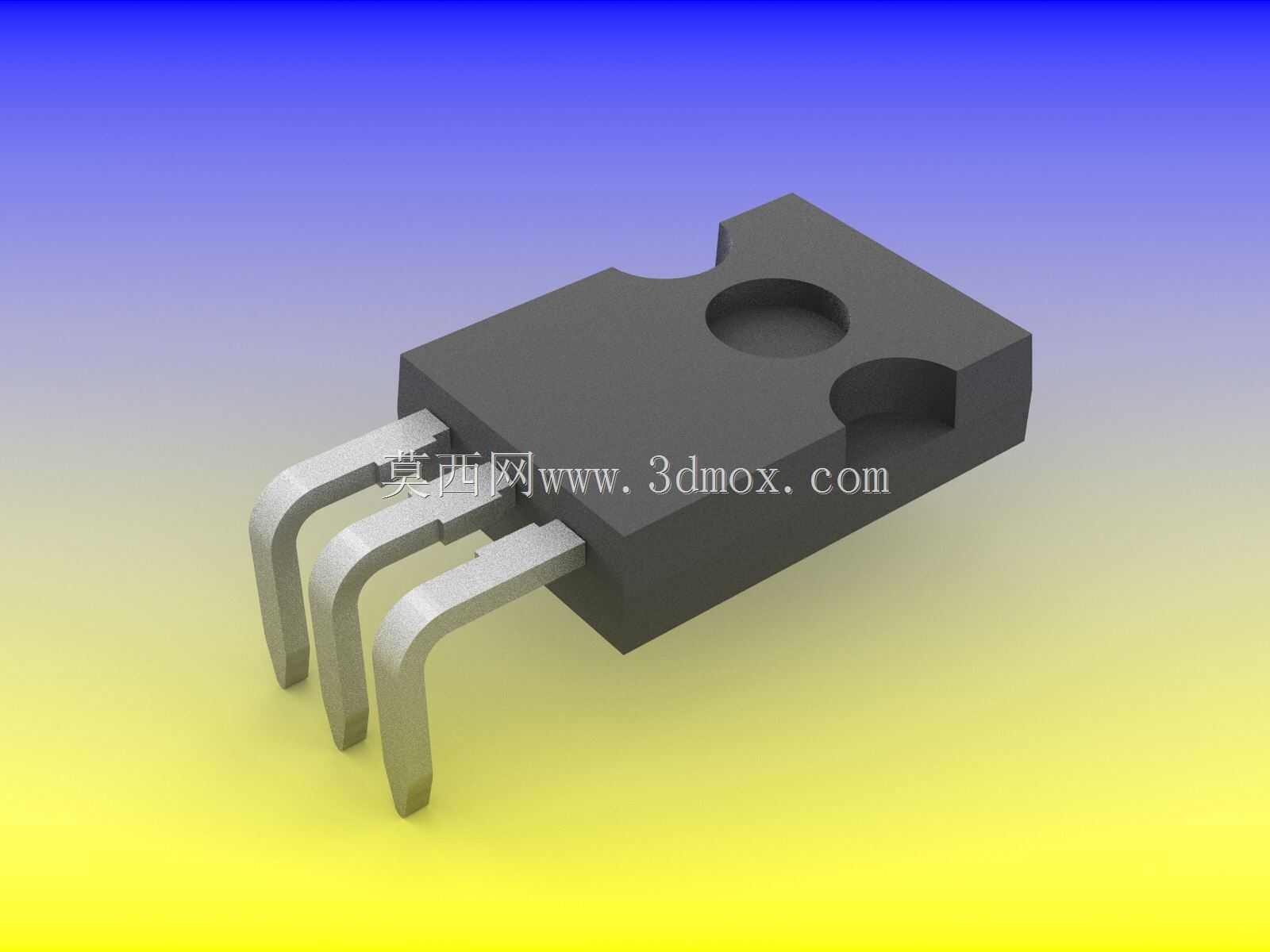

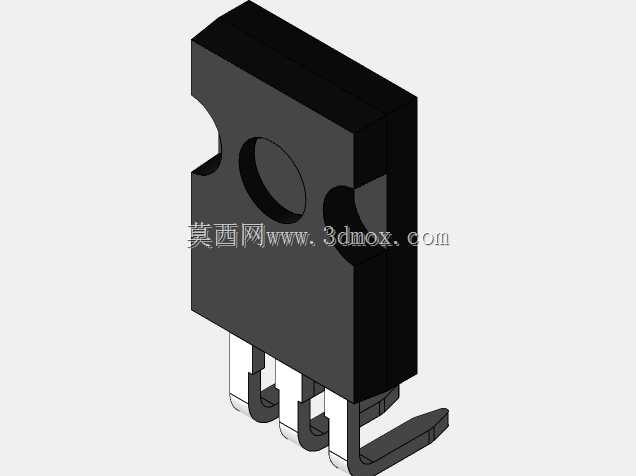

　　从结构设计逻辑来看，该封装的本体采用耐高温塑压工艺成型，主体上预留的两个圆形凹位分别对应安装定位与散热贴合的功能需求：尺寸稍大的凹位用于配合PCB上的定位柱，过波峰焊或回流焊工序时可避免元件受焊锡张力偏移，保证引脚与焊盘的对位精度；尺寸稍小的凹位则用于匹配散热垫片的安装凸点，减少散热界面的空气间隙，降低热阻。三根平行排布的弯引线采用高导电率铜合金基材冲压成型，引线表面做镀锡处理，兼顾焊接浸润性与抗氧化能力，引线的弯曲弧度经过严格校核，既保证元件平贴安装时引脚末端能准确插入PCB对应通孔，也预留了足够的形变余量，避免焊接过程中热胀冷缩产生的应力拉扯引线与塑封本体的结合部位，造成封装开裂或引线脱落。

　　实际选型应用中，需要重点核对该封装的安装边界参数：元件本体的长宽尺寸决定了PCB上需要预留的元件占位面积，弯引线的引脚间距符合标准通孔插装的节距要求，可适配常规2.54mm网格的PCB设计规范；引线伸出本体的长度经过折弯后，末端伸出PCB背面的长度控制在1.5-2mm区间，既满足波峰焊的焊锡爬升要求，也不会因引脚过长造成背面焊点与相邻走线的安全距离不足。不同于表面贴装的SOT系列封装，该结构的弯引线设计保留了通孔插装的机械连接强度，在存在振动工况的工业类电子设备中，抗疲劳性能优于普通表贴封装，同时水平安装的形态又比垂直安装的TO-126等封装节省近40%的垂直空间，在适配器、小型开关电源、车载控制模块这类对安装高度有严格限制的场景中应用十分广泛。

　　建模过程中需要重点还原几个关键结构细节：一是塑封本体的拔模斜度，实际生产中塑封模具的拔模角度通常控制在1-1.5度，建模时忽略该角度会导致后续模拟装配时出现本体干涉；二是引线的弯曲圆角，冲压折弯工序中引线的内弯圆角半径不小于引线基材厚度的0.5倍，过小的圆角会造成引线冲压时应力集中，降低引线的抗弯折疲劳寿命；三是本体上两个凹位的深度差，定位凹位的深度略大于散热凹位，保证安装时定位柱先进入定位孔完成预定位，再让散热面与垫片贴合，避免装配顺序错位导致的散热不良问题。在PCB装配仿真环节，该模型可用于验证元件与周边电容、电阻等器件的安全间距，检查弯引线与PCB通孔的同轴度，提前规避生产环节可能出现的插件卡料、焊点虚焊等工艺问题，也能为整机结构设计阶段的内部空间堆叠提供准确的元件占位参考，避免因封装尺寸偏差导致的结构件与元件干涉问题。
