多引线长度垂直安装SOT-82电子封装结构

　　在消费电子、工业控制板卡的直插元件布局场景里，SOT-82封装的功率器件一直是板上电源回路、信号放大回路的常用载具，这类封装的三维建模核心要解决的是不同板厚、不同安装空间下的干涉校验问题，很多新手工程师在做PCB布局的三维预装配时，往往忽略封装本体与板上周边元件的高度差、引线伸出长度带来的装配冲突，导致打样后元件无法顺利插装，或是插装后本体歪斜影响焊接可靠性。

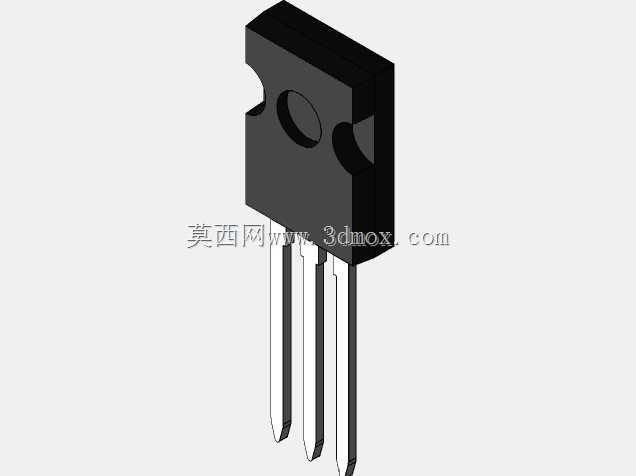

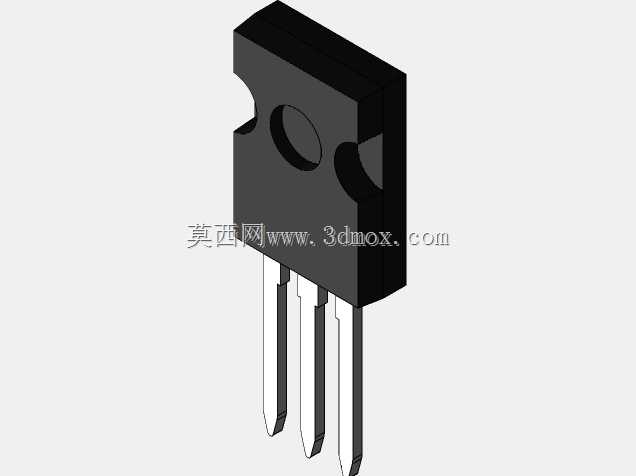

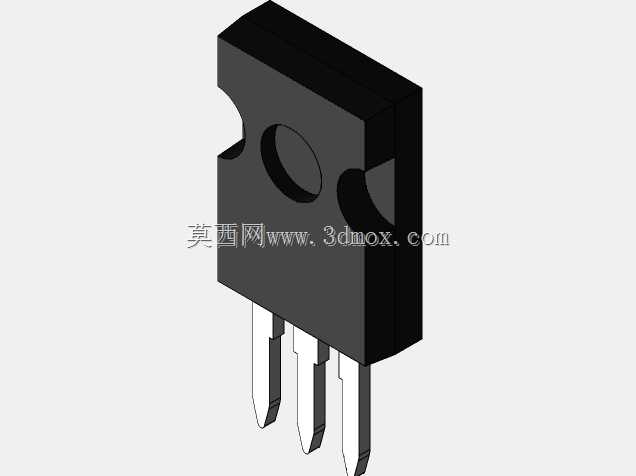

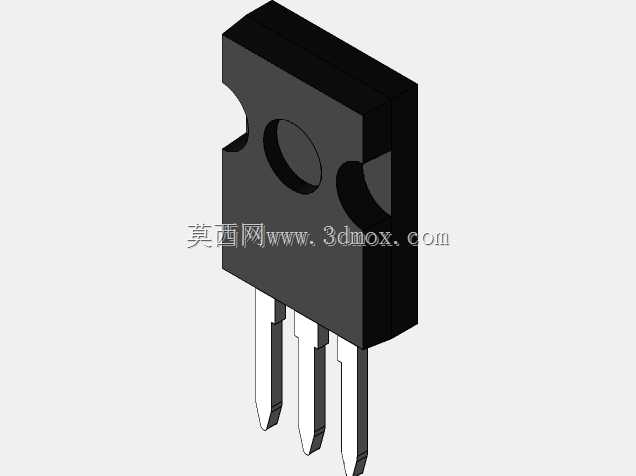

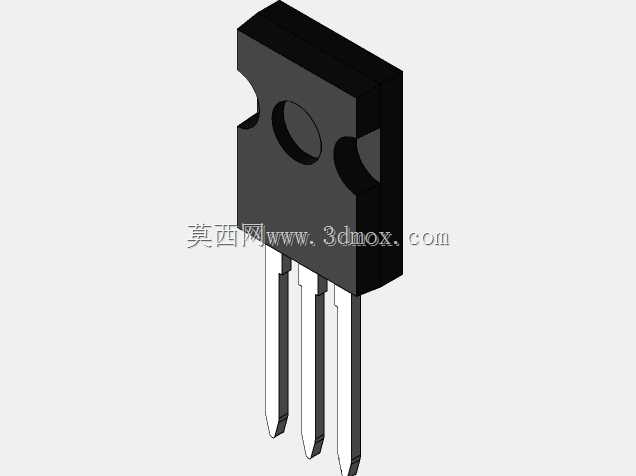

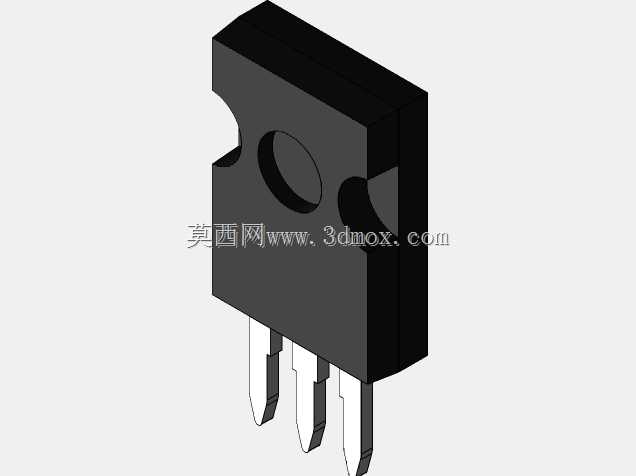

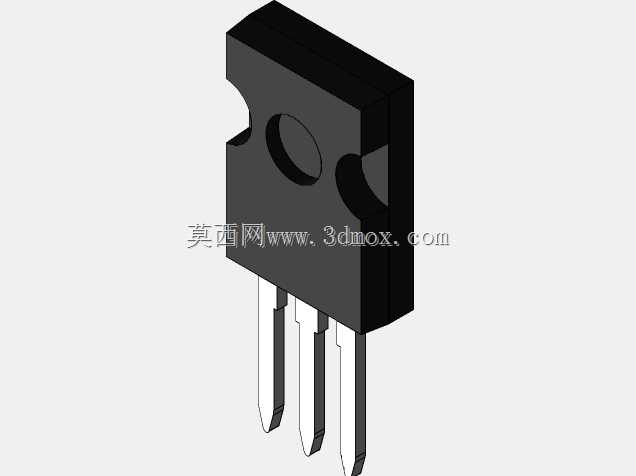

　　做这个封装的三维结构时，首先要梳理实际生产中的安装边界：印刷电路板表面以上的元件本体高度，要覆盖常规小功率板卡到厚铜电源板的不同安装需求，所以预留了13.5mm、12mm、11mm、2mm这几个常用的引线伸出长度档位，对应不同的板厚、不同的板下走线空间要求——比如板下有屏蔽罩的场景，就需要选用短引线版本，避免引线刺破屏蔽层造成短路；板上空间局促、周边有贴片电容电阻排布的场景，就需要严格控制本体的投影边界，保证元件本体与周边贴片元件的安全间距满足安规要求，同时给波峰焊的焊锡流动预留足够空间，避免连锡缺陷。

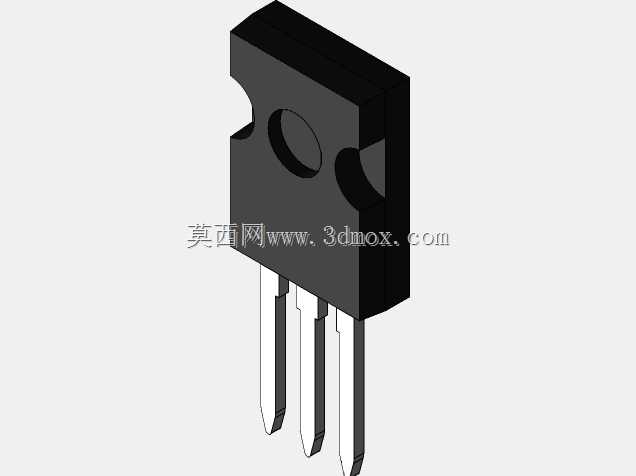

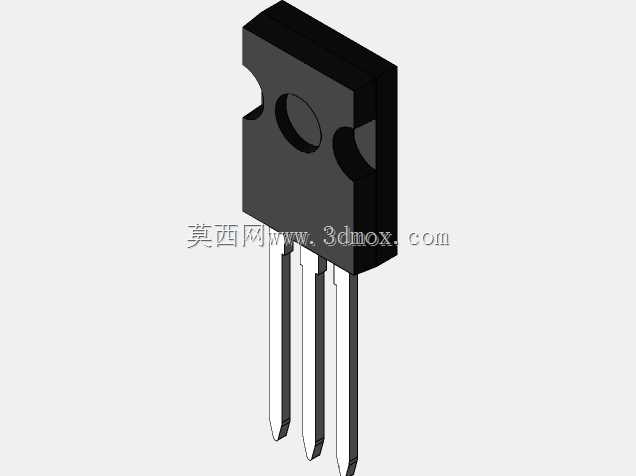

　　封装本体的塑封部分采用了行业通用的小外形轮廓，三个直插引线的间距严格遵循JEDEC标准的SOT-82引脚间距规范，引线的折弯角度做了A弯板与水平版本的区分，A弯板版本适用于需要将元件本体贴板安装的场景，能降低元件整体高度，适配薄型设备的内部空间；水平版本则适用于需要元件本体垂直于板面立装的场景，常见于电源模块的散热布局里，立装的元件能借助周边空气对流带走部分工作热量，降低塑封本体的工作温度，提升器件长期工作的稳定性。

　　建模过程中，引线的直径、引线伸出塑封本体的根部长度都做了精确还原，根部的塑封包裹长度要满足拉力测试要求，保证元件在插装、波峰焊、后续整机振动测试过程中，引线不会从塑封本体中脱出；引线的末端做了轻微的倒角处理，对应实际生产中引线的切脚工艺，避免插装时引线尖端刮伤PCB的通孔孔壁，造成孔铜脱落影响焊接可靠性。

　　在实际的板卡装配场景里，这个封装的三维模型可以直接导入PCB设计软件的三维校验环境，用来校验元件与板上结构件、周边 tall 元件的干涉情况：比如当板上需要安装散热片、绝缘片、固定铜柱时，提前导入封装模型就能确认元件本体是否会和这些结构件产生空间冲突，不用等到打样组装时才发现问题，能大幅缩短板卡的研发迭代周期。另外针对不同的焊接工艺，模型里也预留了焊盘的匹配参考，通孔的直径要比引线直径大0.2-0.3mm，保证焊锡能顺利顺着引线浸润到孔壁，形成可靠的焊点，同时避免孔径过大导致焊锡量过多，冷却后拉扯引线造成元件本体偏移。

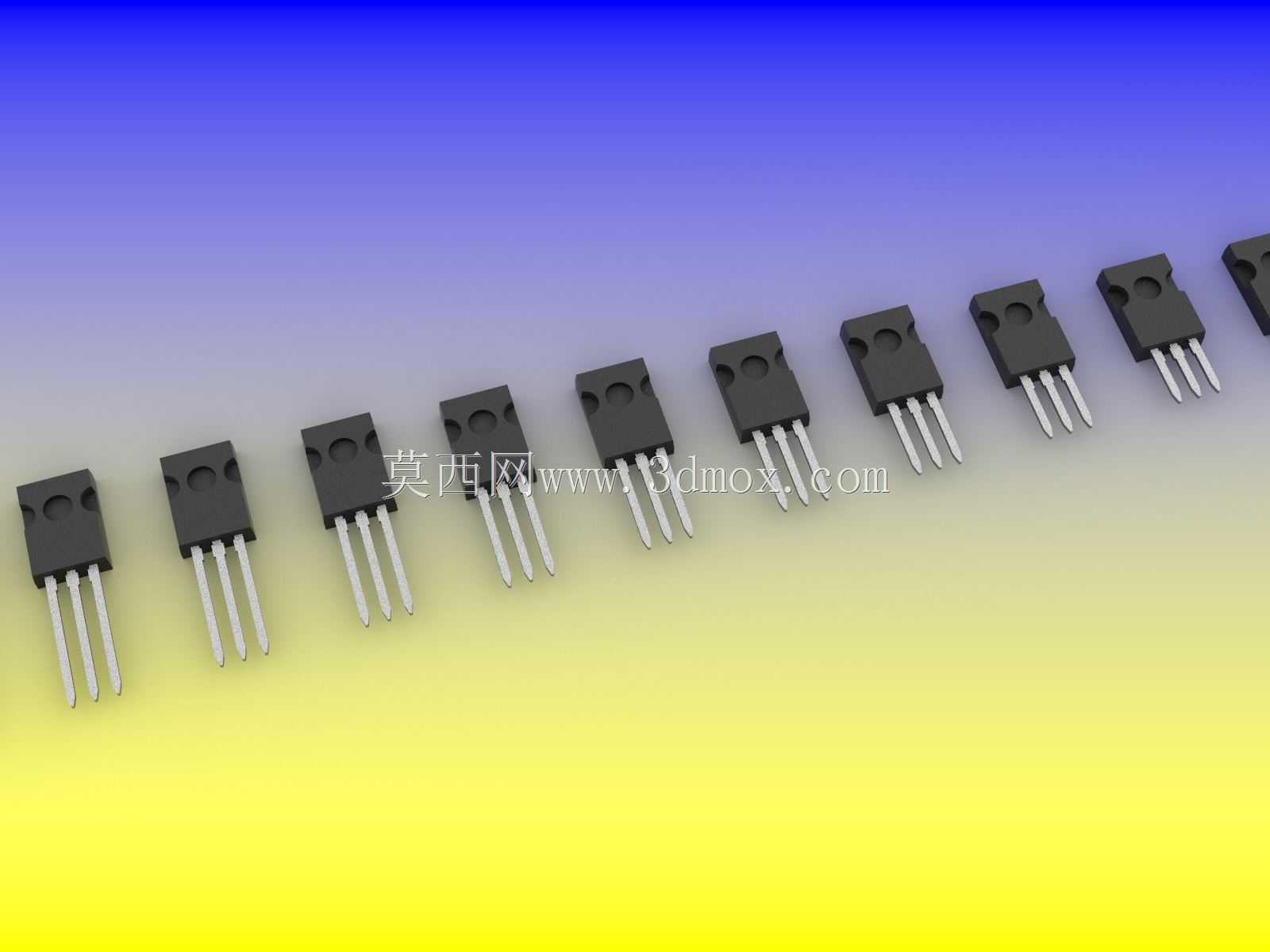

　　很多工程师在做封装库的时候，往往只做单一引线长度的模型，实际项目中遇到不同安装空间需求时，只能临时调整模型尺寸，很容易出现尺寸错误导致生产问题，这个封装模型覆盖了常用的几种引线长度，同时区分了弯板与水平安装版本，能适配绝大多数直插SOT-82器件的布局需求，不管是做消费类电子的小型控制板，还是工业类的厚铜电源板，都能直接调用模型做空间校验，不需要反复修改尺寸参数。另外模型的本体表面做了符合实际塑封件的纹理还原，在做产品的内部结构渲染、装配工艺演示时，也能呈现更真实的效果，不用额外做外观材质的调整。
